一个异形的屋盖，请教高手帮忙

占楼，给你做个MAX，死机了4次。。。又没保存，做NURBS一定要多保存。。。
然后，我对这个建筑的体系不是很了解，做的很赶，大概是一些功能的使用，
包括在曲面上挖洞和多条曲线放样曲面。

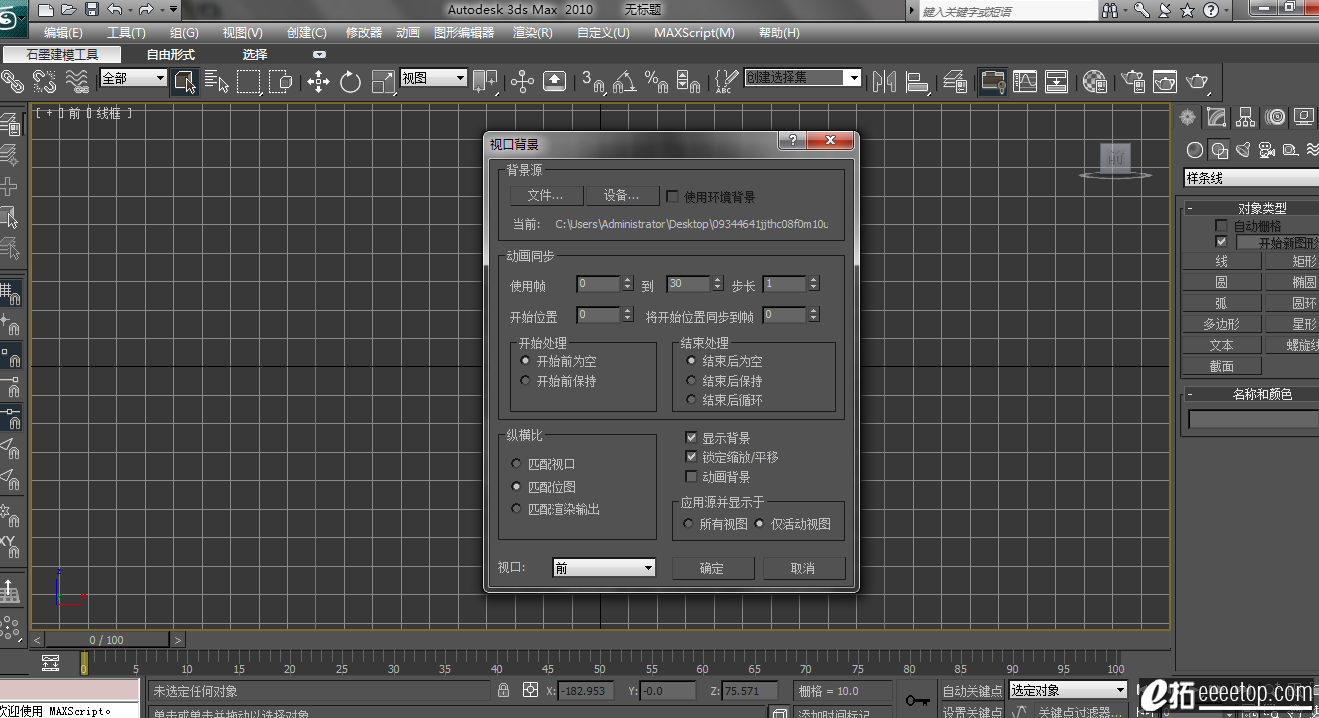

1.选择前视图，然后在视图上右键，选择视口背景，然后按图中插入CAD截图

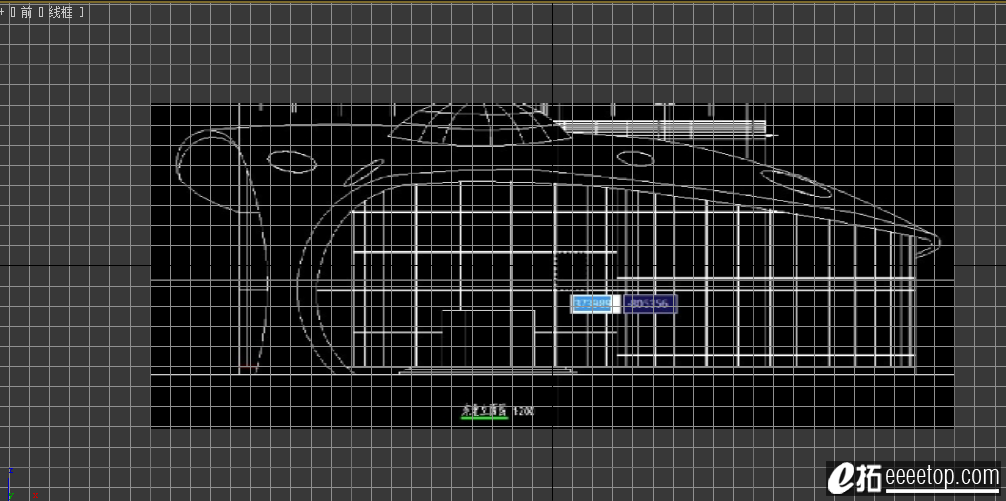

2.如图所示，正视图。

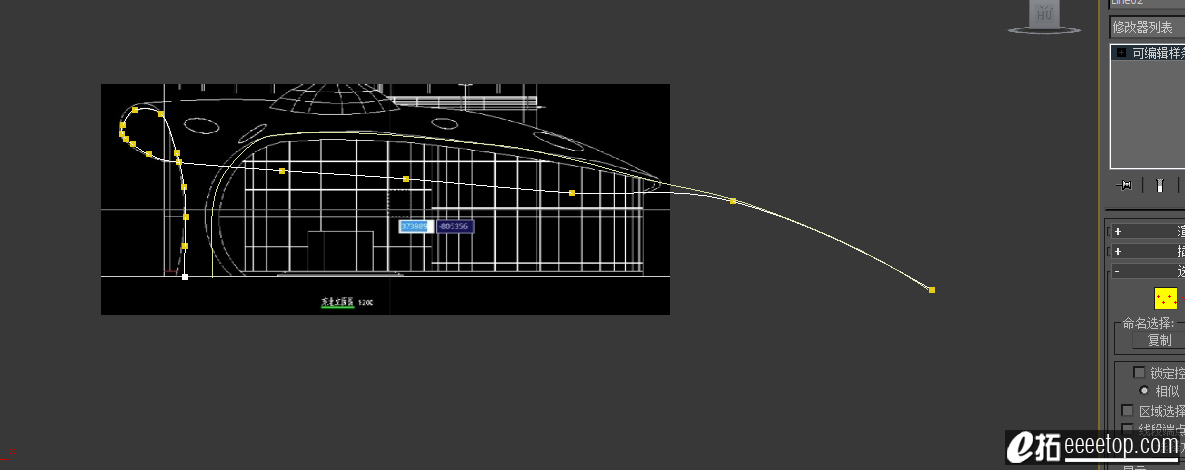

3.根据形状画样条线（线条可以按照弧度延伸出去，最后再裁切））

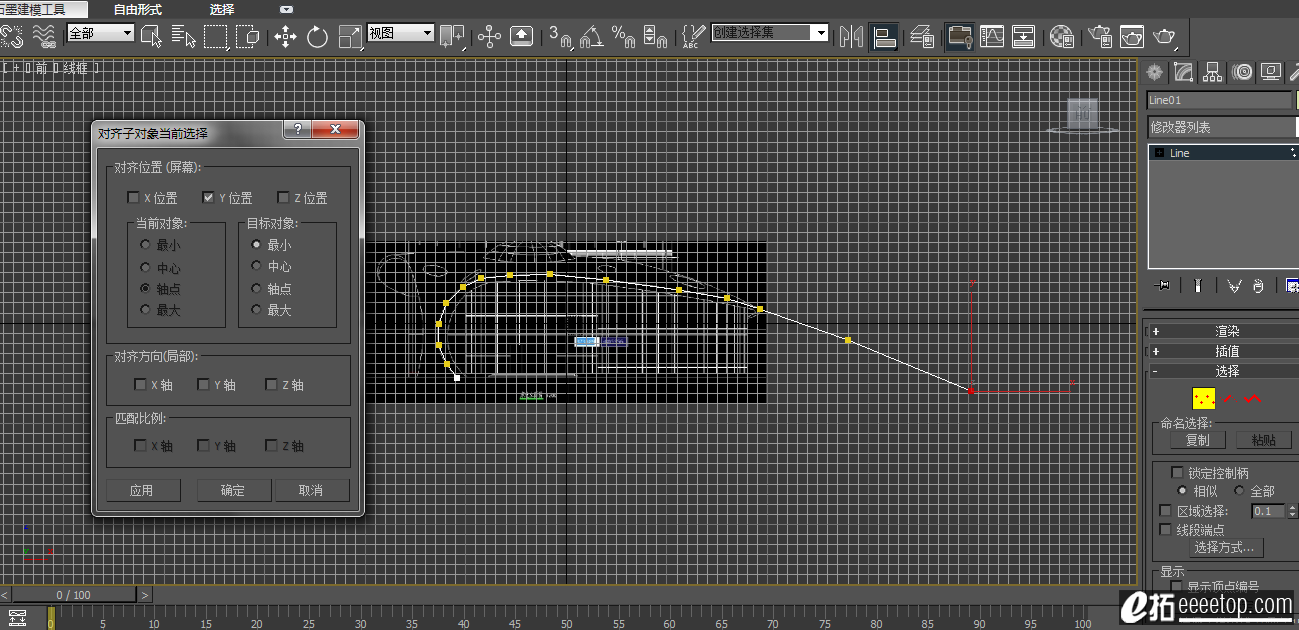

4.先把直线的所有点调成SMOOTH即平滑点。

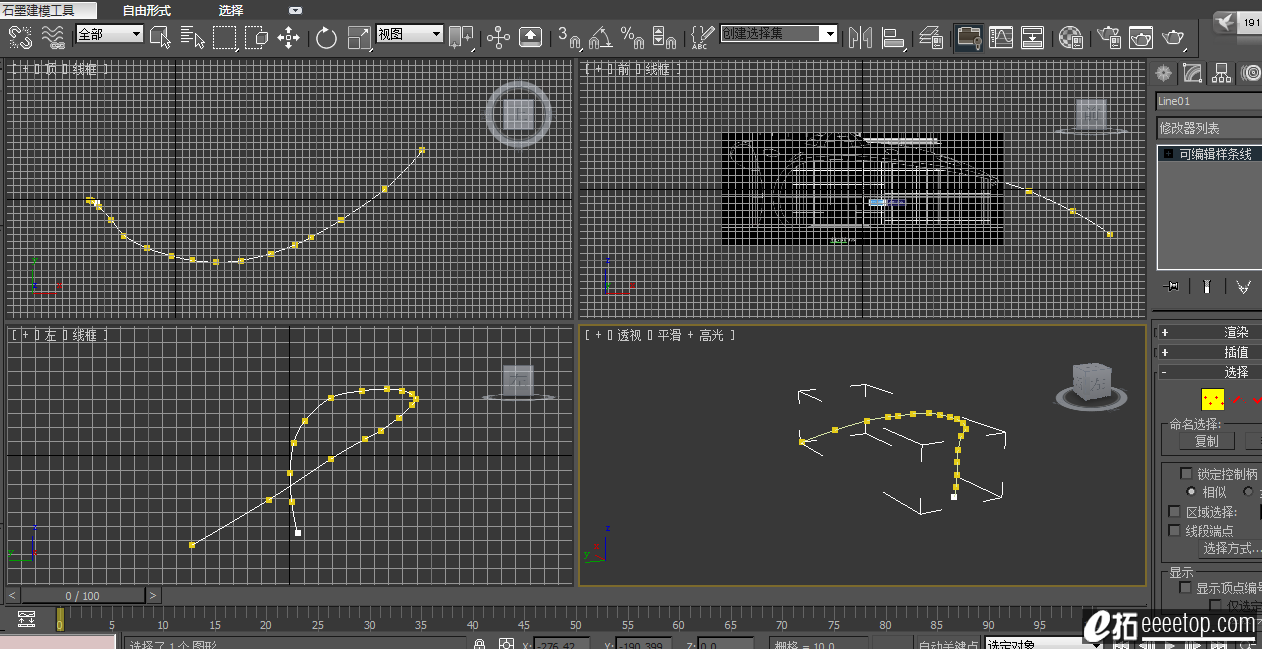

5.为了方便而圆滑的调整样条线的造型，我一般喜好用FFD调整，点阵9*9*9


6.耐心调整得出下图的造型

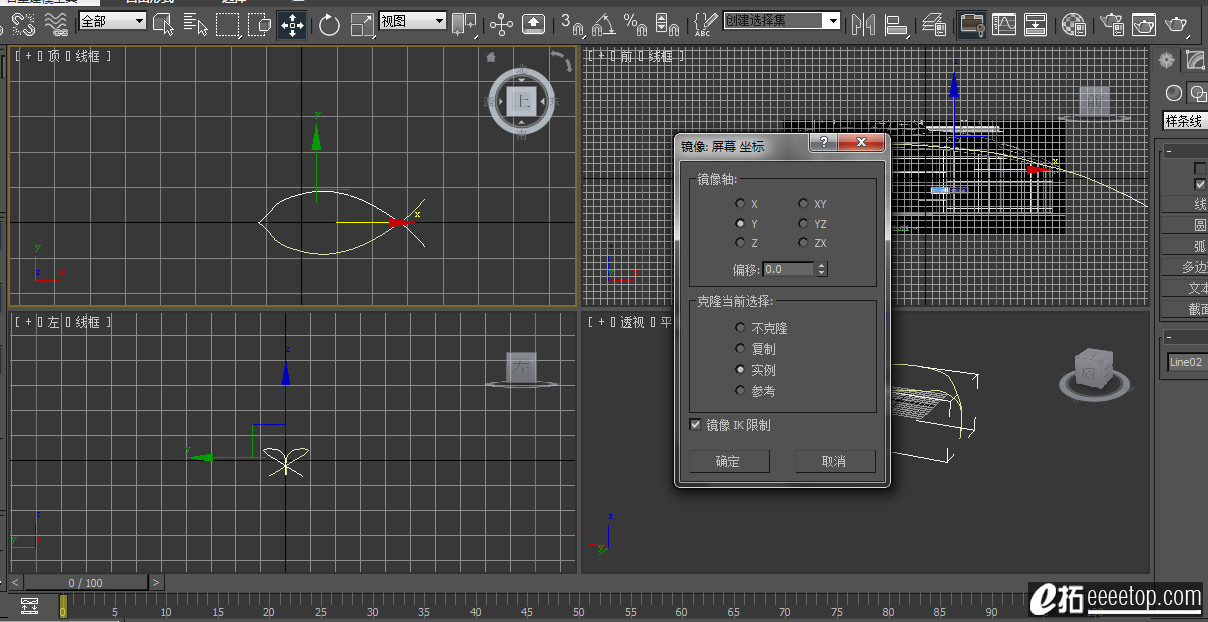

7.镜像复制该线条，并移动到屋盖的另一边


8.在顶视图和正视图中分别调整点的位置。

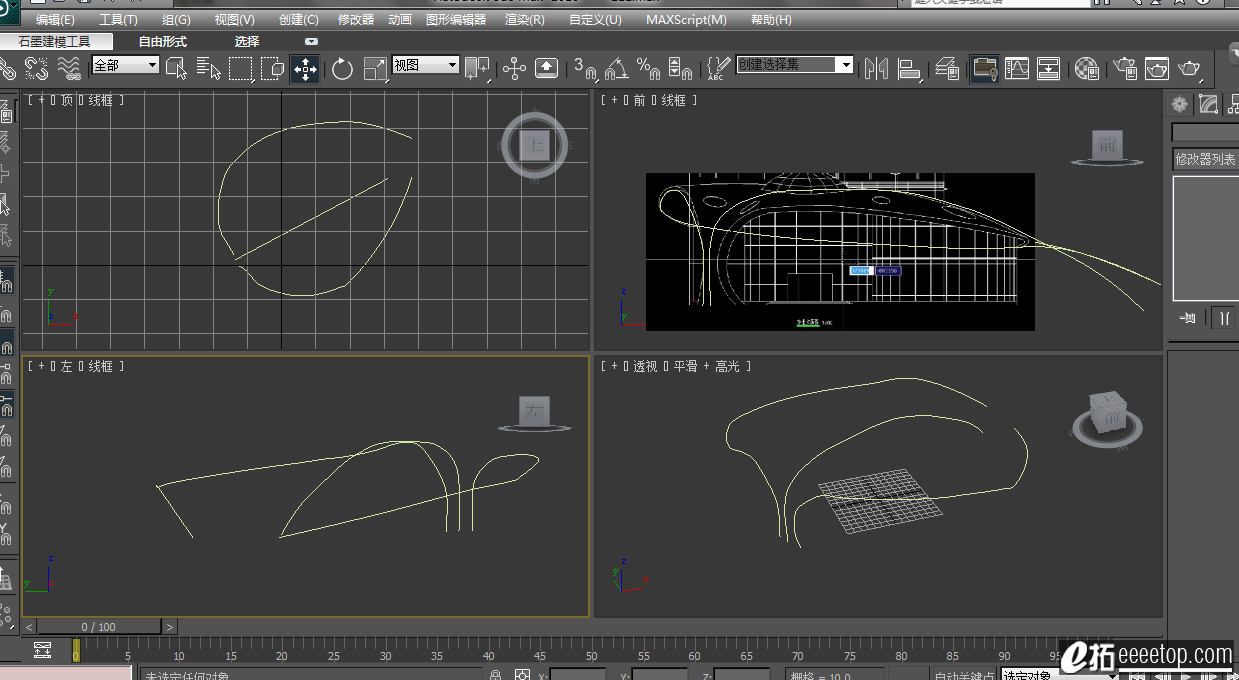

9.完成后如下图，并在屋盖的中间加入1~2条控制曲线，以控制屋盖的形状。

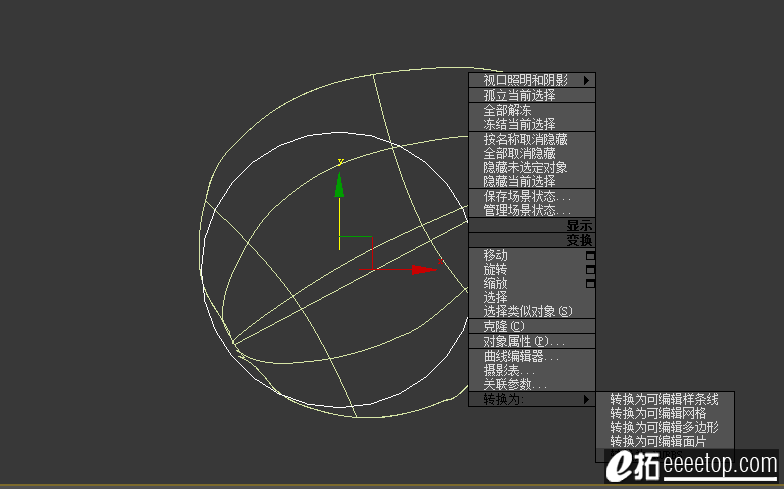

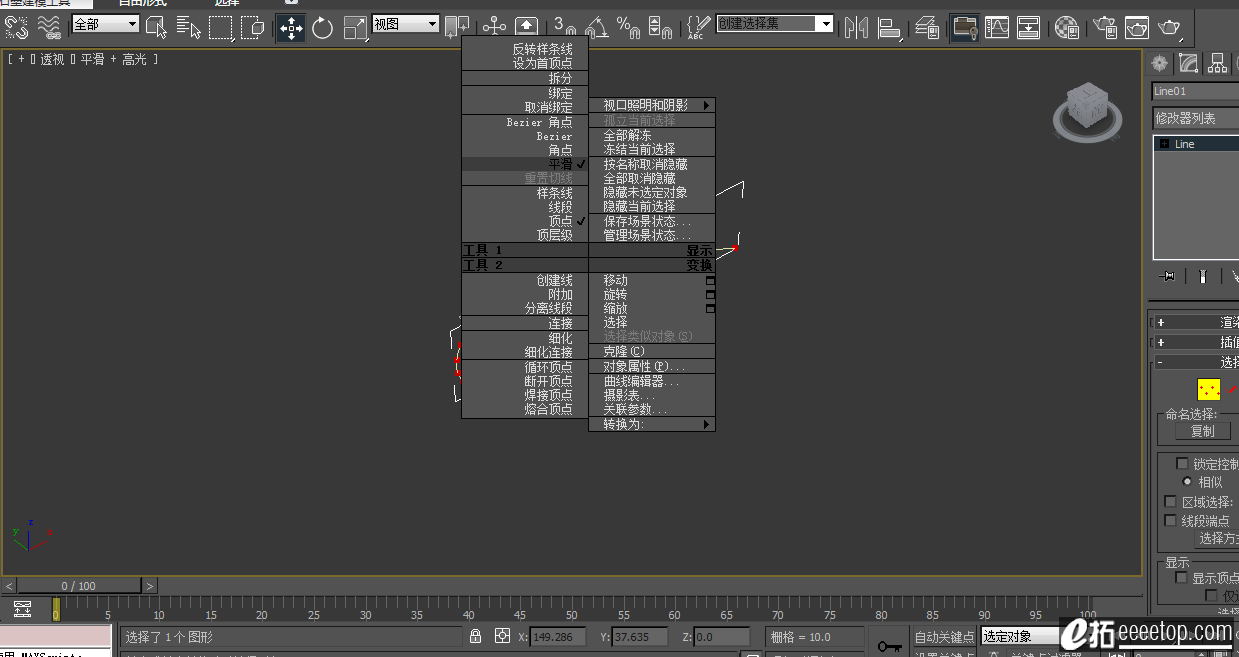

10.此时保存一下（下面容易死机），然后选择所有曲线，右键，装换为NURBS，

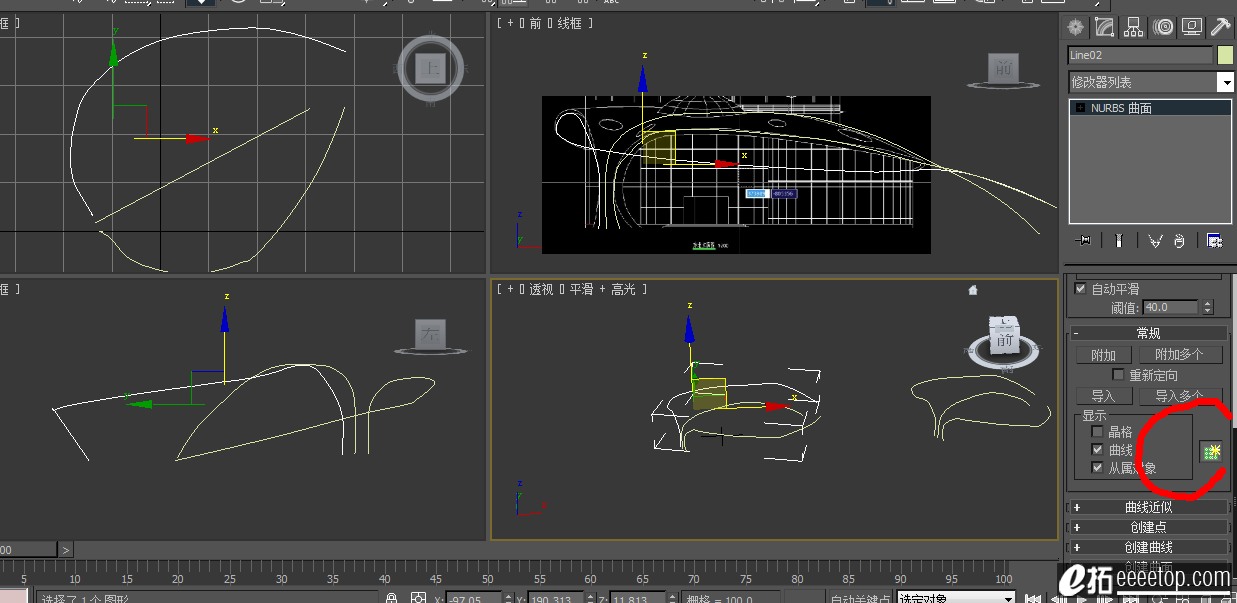

选择任意一条样条线，右侧都会有如图菜单，点击绿色的小方格~打开NURBS菜单。

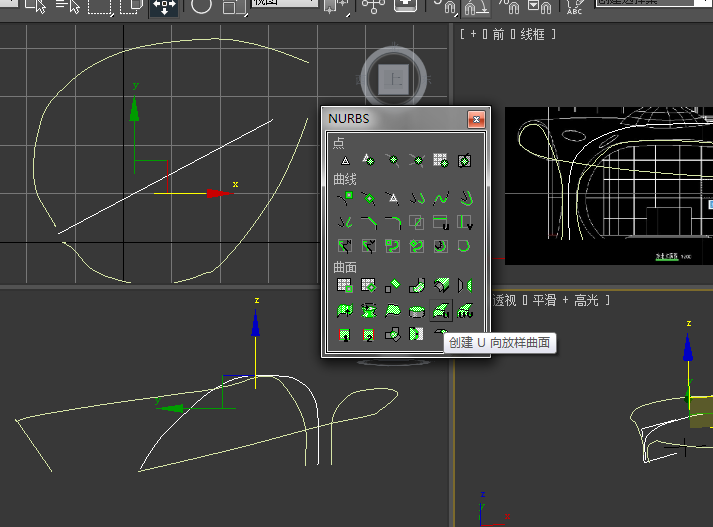

11.选择创建U型曲面工具。ctrl+w 进入顶视图窗框

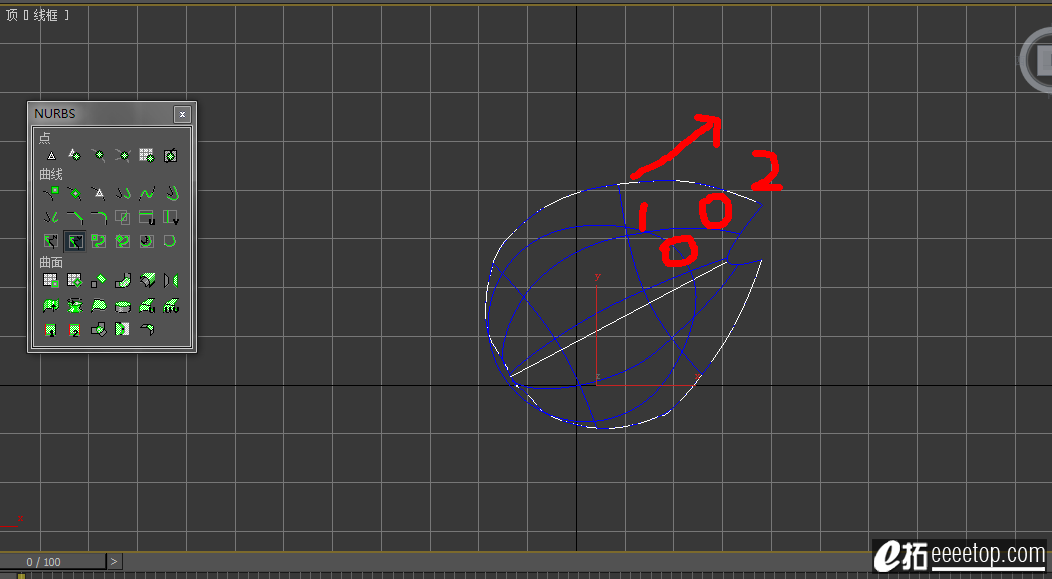

12.按照图示一次选择1,2,3这三条曲线，创造出曲面。
（也可以先1,2，然后右键，再2,3，你自己对比一下，U型放样曲面的造型会不同的。同样适用屋盖需要造厚度的地方。）

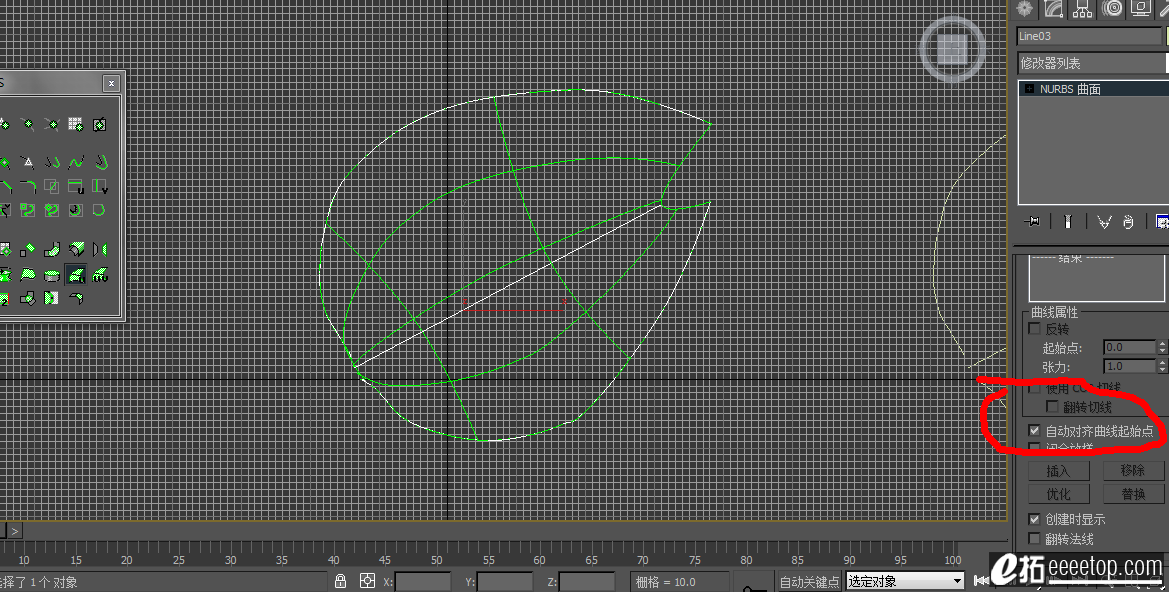

13.在右边菜单，选择自动对齐选项，曲面布线会规则一点。

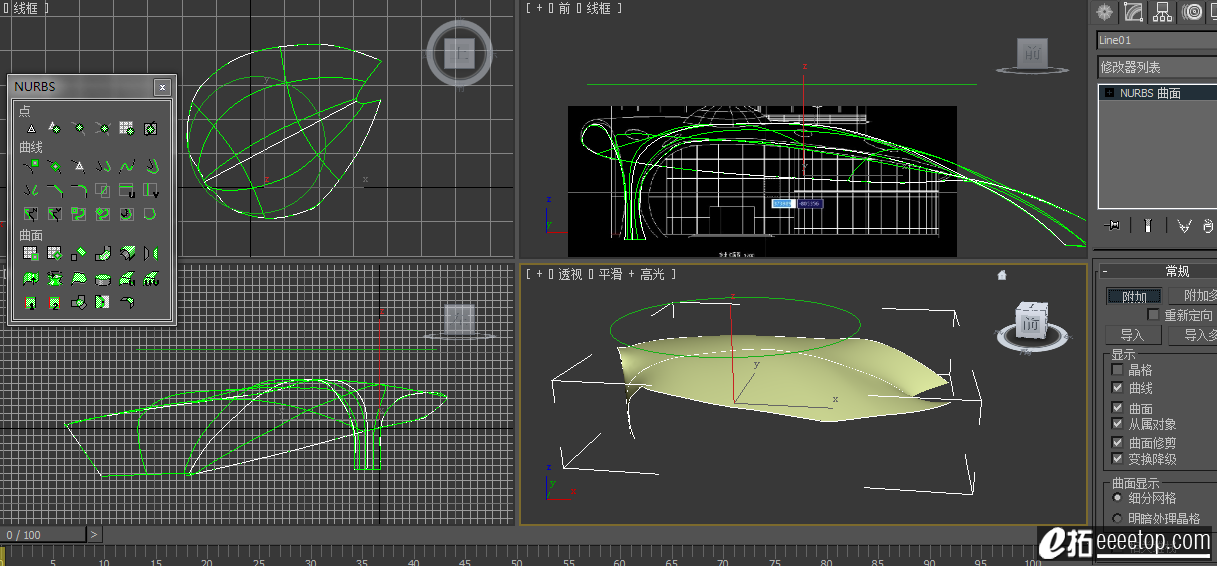

14.下面是挖洞，在顶视图上画一个这样的圆。然后选择屋盖，在右边选择附加，把圆形附加到NURBS曲线中。

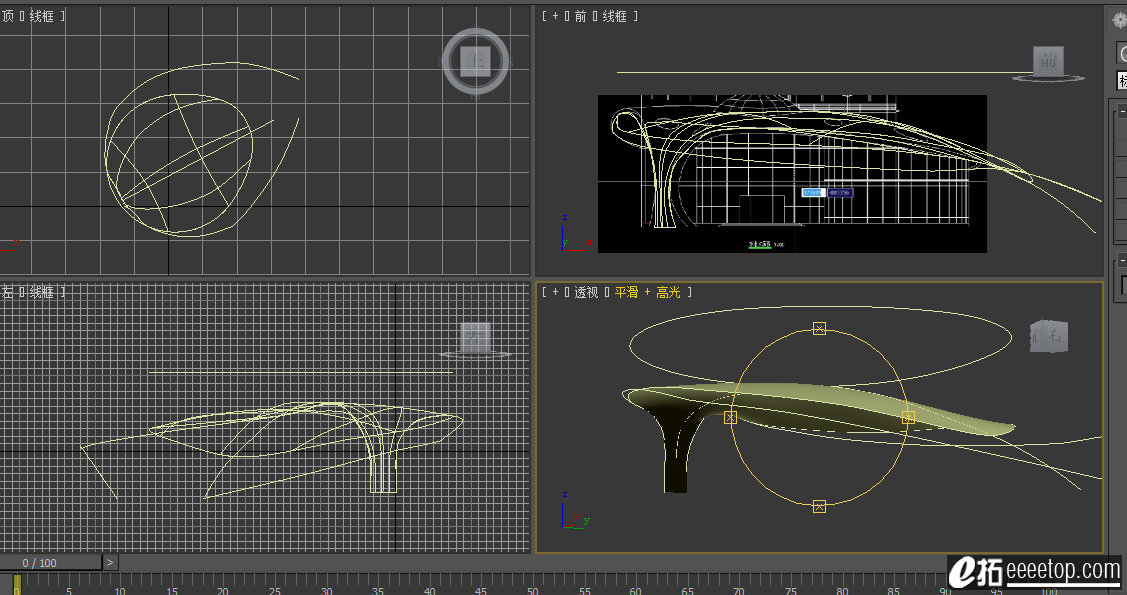

15.如图，附加好。


16.对圆的造型进行微调，变成如下图所示的坚果型。
选择V向量投影工具，一定要在顶视图里（这样是垂直的90度）先选择圆，再选择曲面

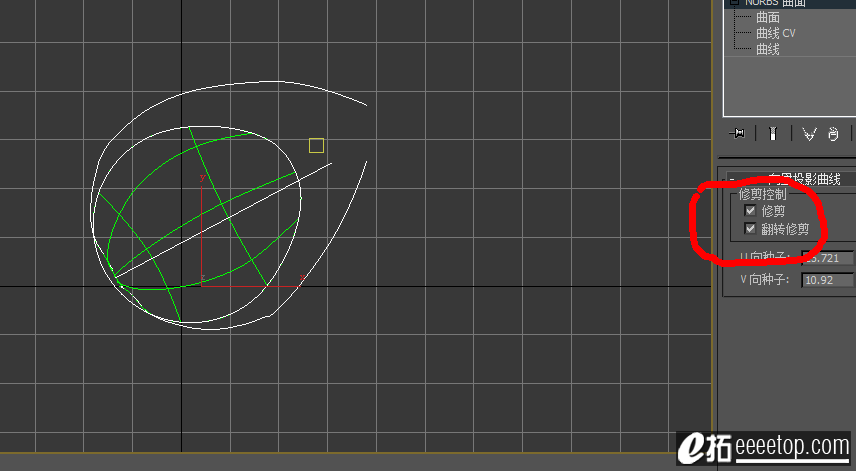

17.别急着右键或者ESC，在右边的选项里勾选切割和翻转。


18.如图，屋顶第一层就造好了，屋顶要分成2层做，如果要开洞，就用上面的方法，
如果要造厚度，则在旁边再画一条曲线，然后U型放样1次，就可以形成尖锐的折角曲面。



做的很糙，见谅~~~
MAX文件.zip (25.66 KB, 下载积分: e币 -2  e币充值 VIP免e币)

2012-6-20 18:45 上传

点击文件名下载附件

tomasl 发表于 2012-6-20 18:00


登录/注册后可看大图

占楼，给你做个MAX，死机了4次。。。又没保存，做NURBS一定要多保存。。。
然后，我对这个建筑的体系不是很 ...

真厉害！非常感谢你的无私帮助！~向高手学习~~

qq多少了，加个好友呗~

tomasl 发表于 2012-6-20 13:17


登录/注册后可看大图

这个建筑叫什么~~~有没有清晰一点的平面+立面，我看不太懂你截的图

这是个主题酒店裙房，我有天正的图，qq怎么联系，方便的话加我我的547879474，发给你，

547879474 发表于 2012-6-20 23:19


登录/注册后可看大图

这是个主题酒店裙房，我有天正的图，qq怎么联系，方便的话加我我的547879474，发给你，

我已经加了你了~

历尽千辛万苦的你终于完成了这个大作，恭喜！

王者的LOGO 发表于 2012-7-6 18:08


登录/注册后可看大图

历尽千辛万苦的你终于完成了这个大作，恭喜！

哪天整理了，传上来了。唉，弄个顶子能把人愁死~我的硬盘啊！！啊啊啊！！

谁叫你纠结于这样的顶子

楼主厉害

是个大工程啊

太具有挑战性

法拉利插件，外加模型交错，补面等。关键是那个曲线不好调节只要把曲线调节好，就可以用插件做出来，做出来之后用交错开洞
