【周年庆原创】城市设计之桂林市永福县滨江地产设计（Sketchup裸图）

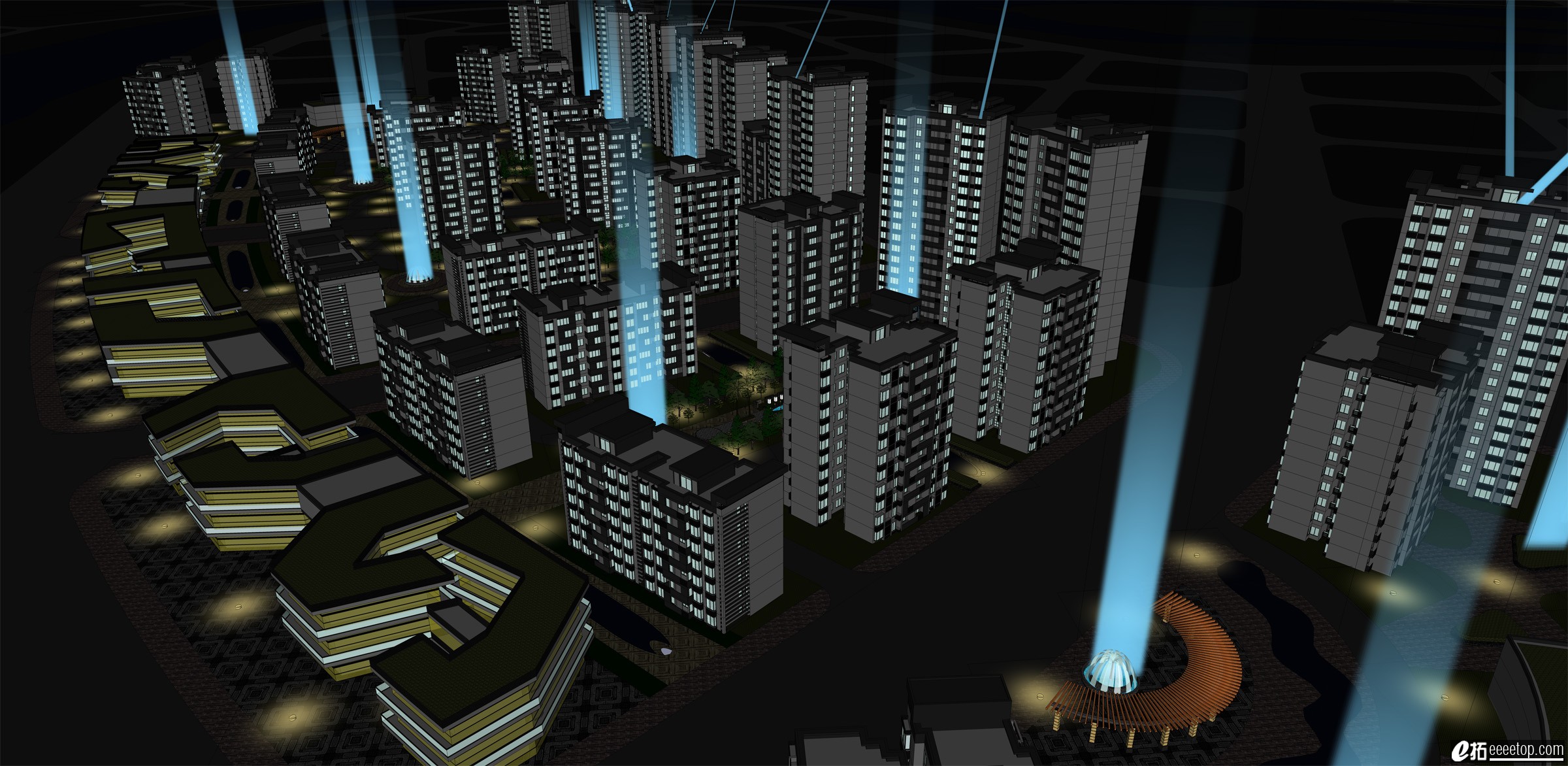

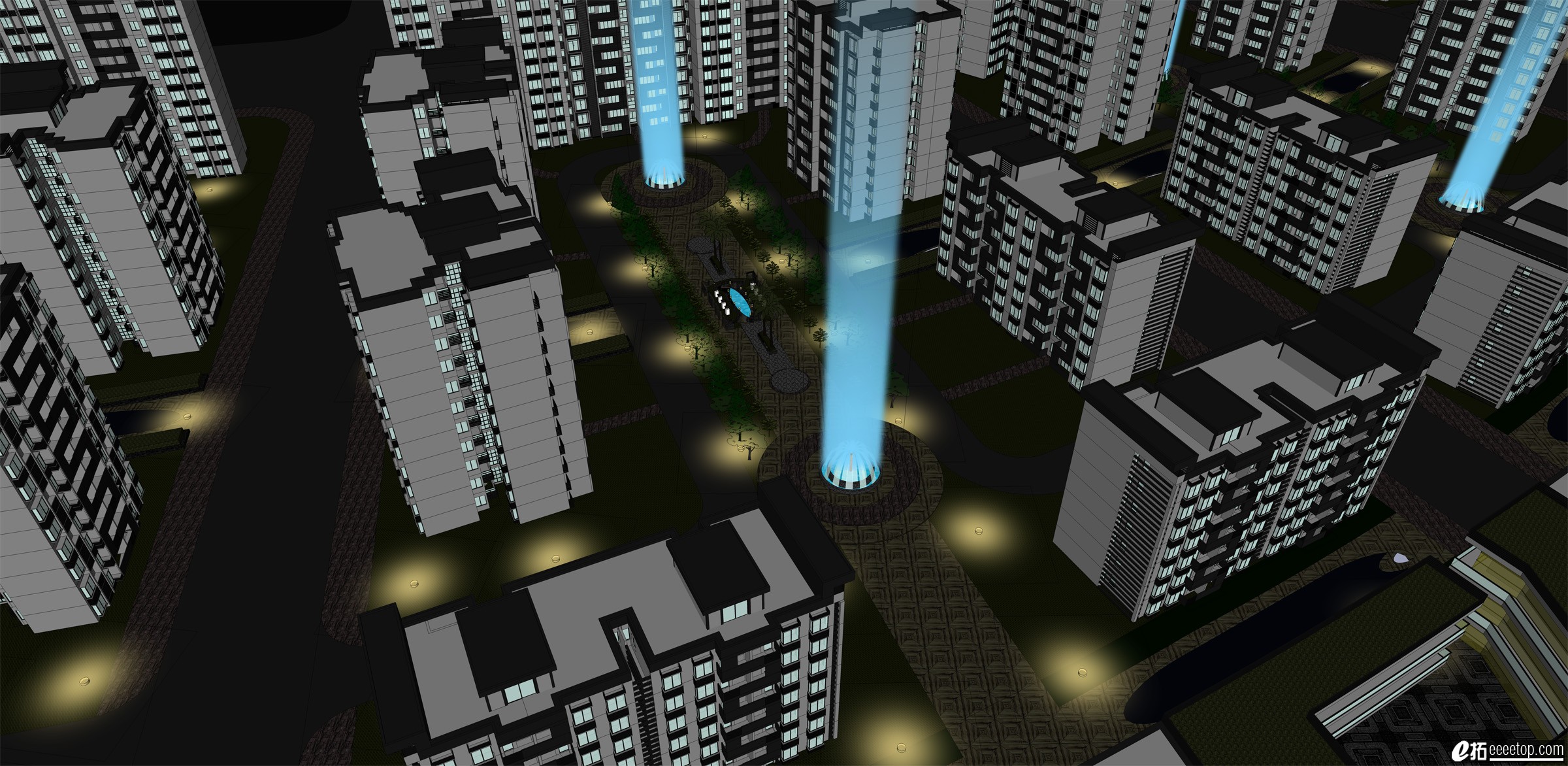

看到快到E拓周年庆咯，虽然注册了很久了，但是只发过两个烂帖，今天看见了这个活动，就发一个最近做的城市设计作业吧！时间很短，老师就给了一个周时间，做得不细，看了“老梁”的帖子《老梁说SU：一点小心得，导图有时比模型更重要！》https://www.eeeetop.com/thread-124-1-1.html，第一次尝试Sketchup up裸奔出图；看了“cjz九度”的帖子《sketchup 夜景模式制作》https://www.eeeetop.com/forum.php?mod=viewthread&tid=3276，第一次尝试Sketch up裸奔夜景；只是学习他们，距离他们的水平还有很远啊！因为时间真的很短，所以大部分都是效果图，希望大家多多批评。

方案介绍：

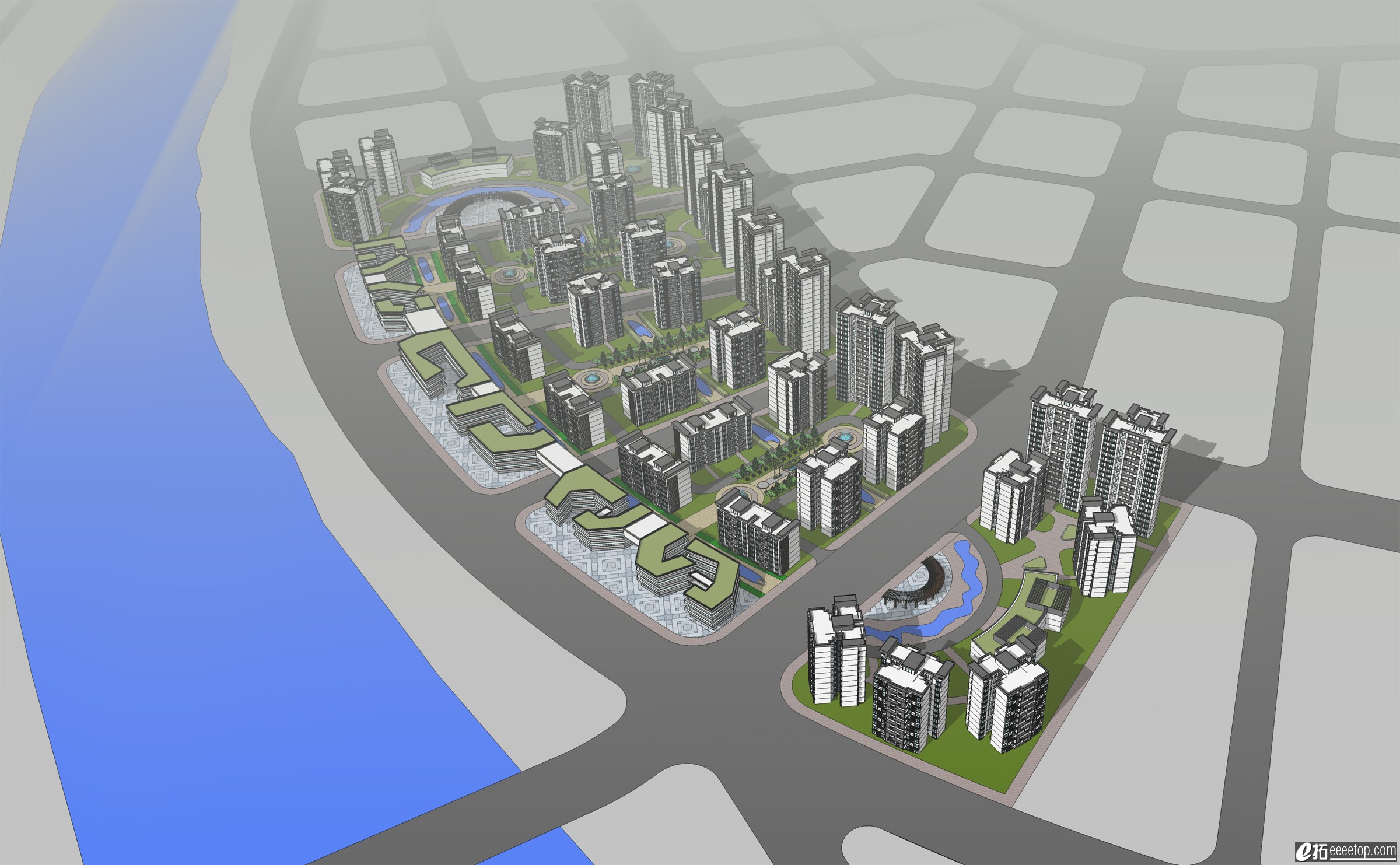

1、本案位于广西壮族自治区桂林市永福县（福寿之乡）新城区，本地块为二类居住用地，属于永福”三江六岸“建设计划中的一部分。西面为市中心，东面临江；

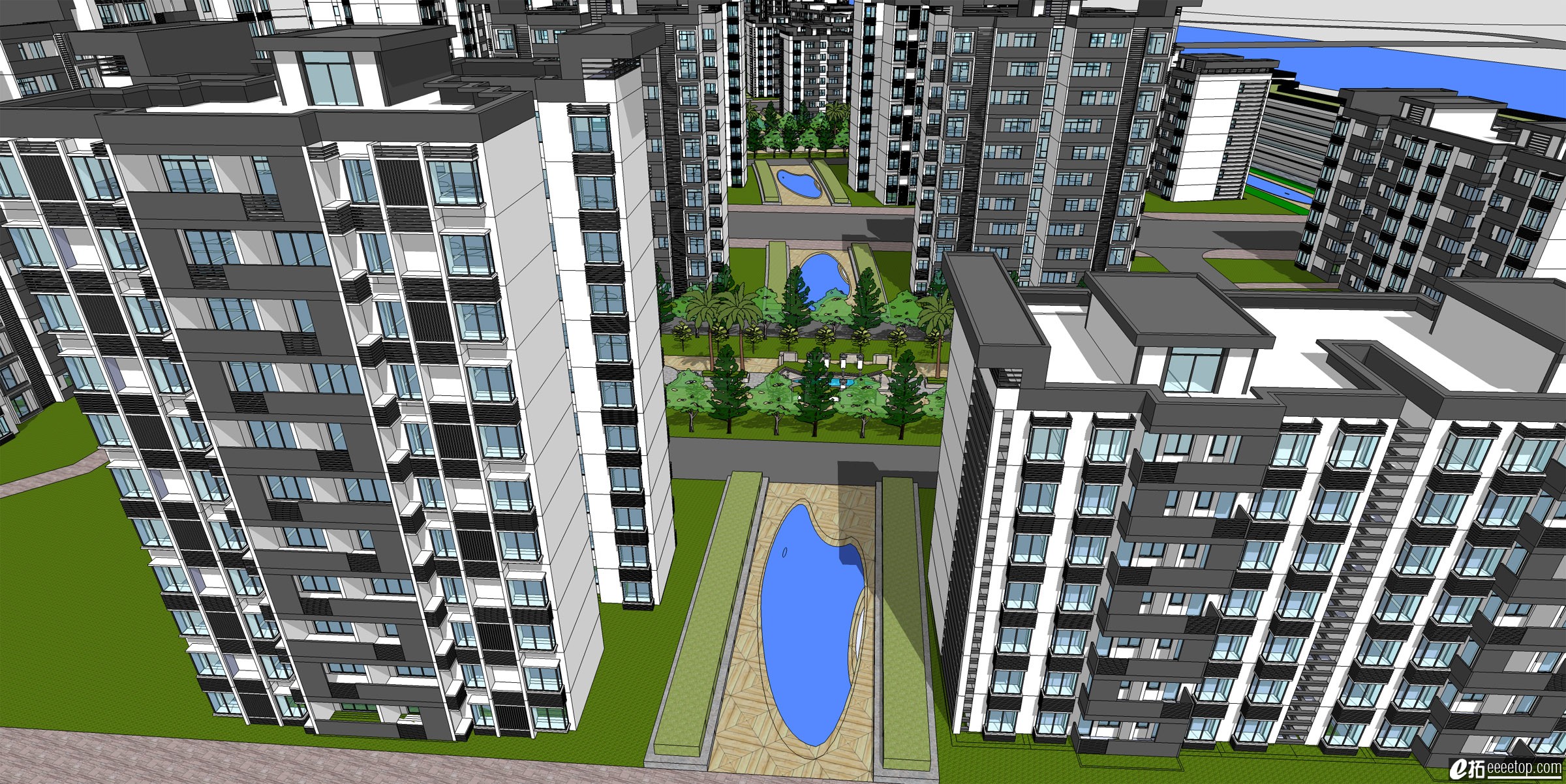

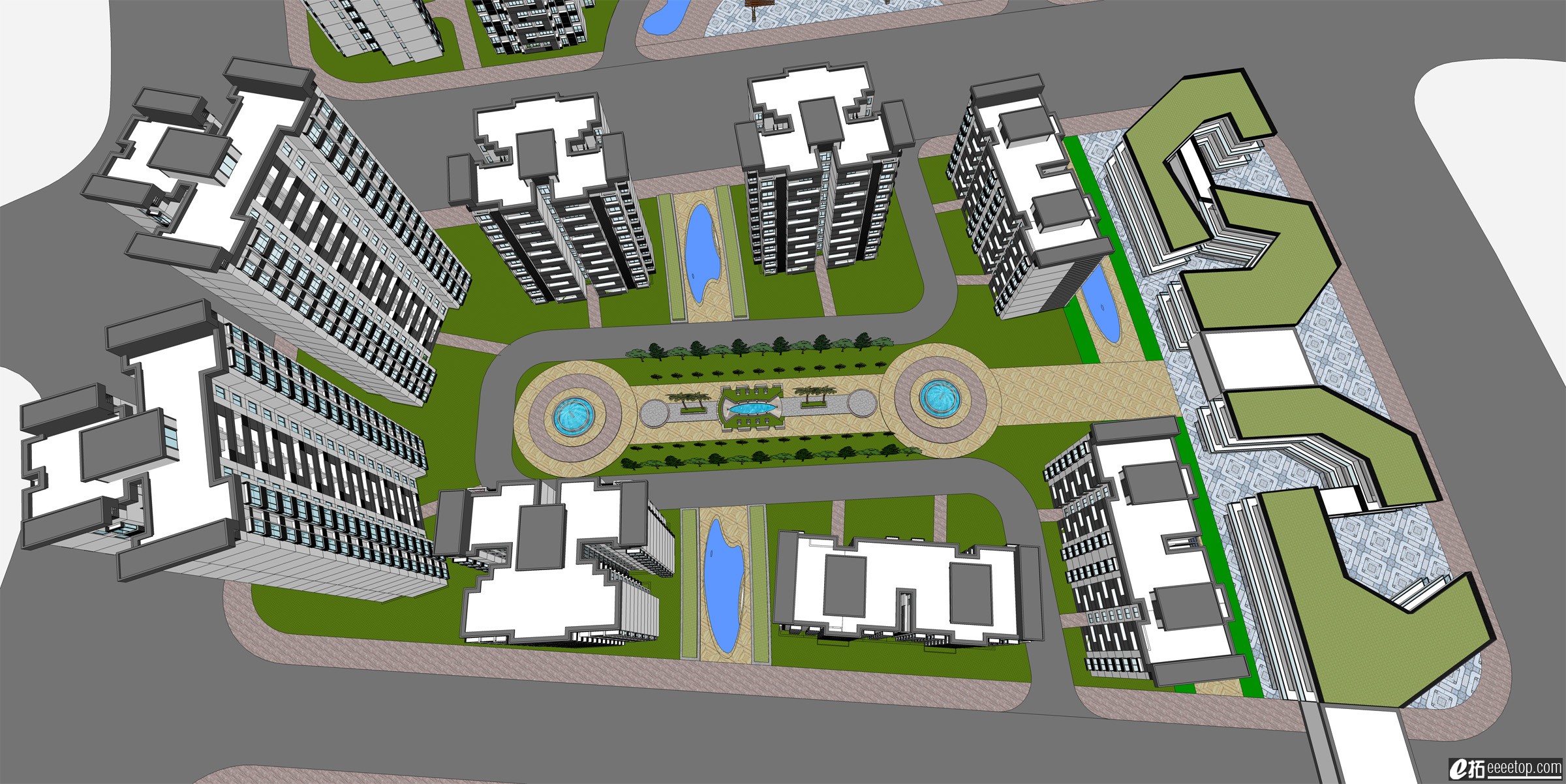

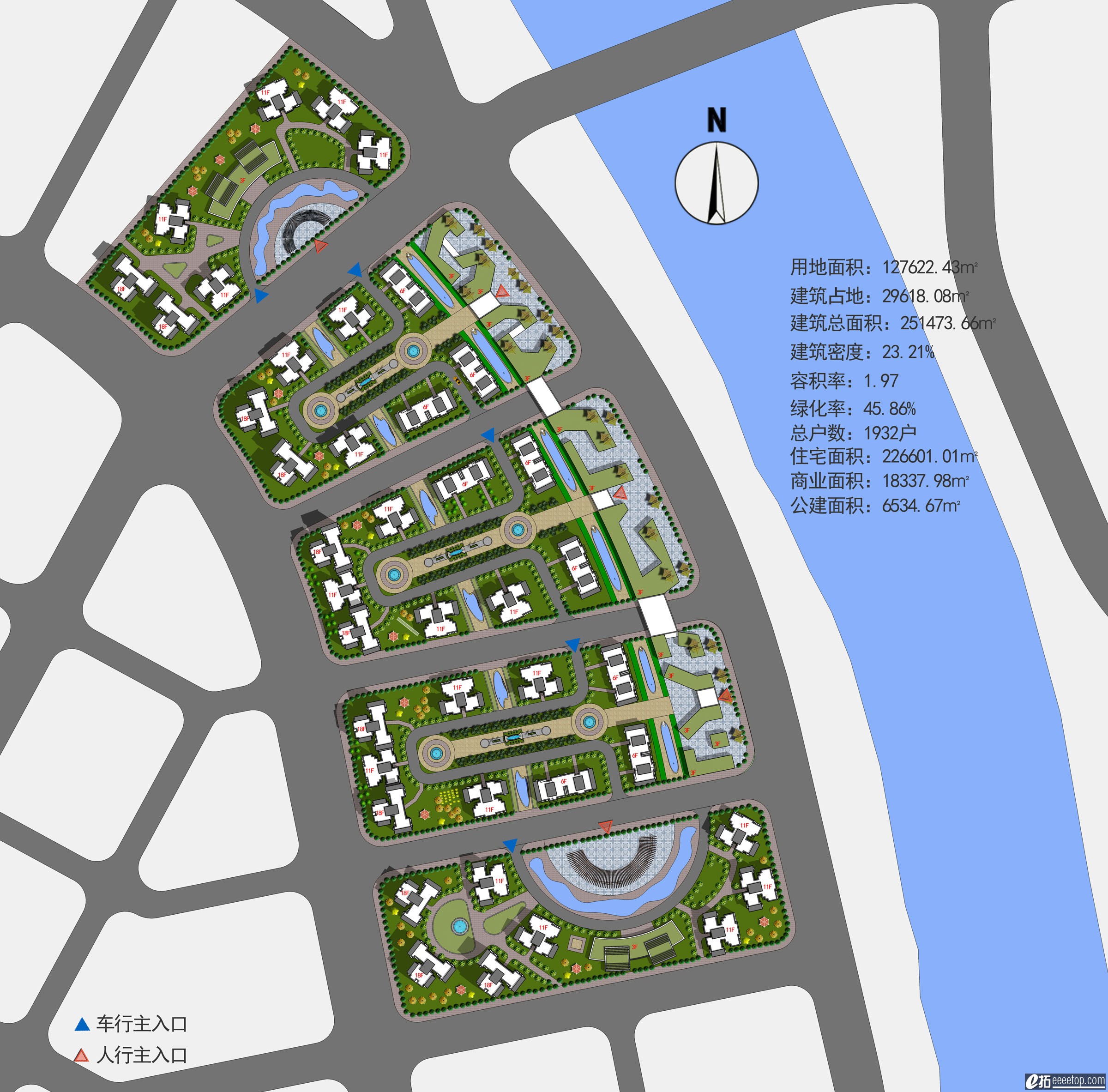

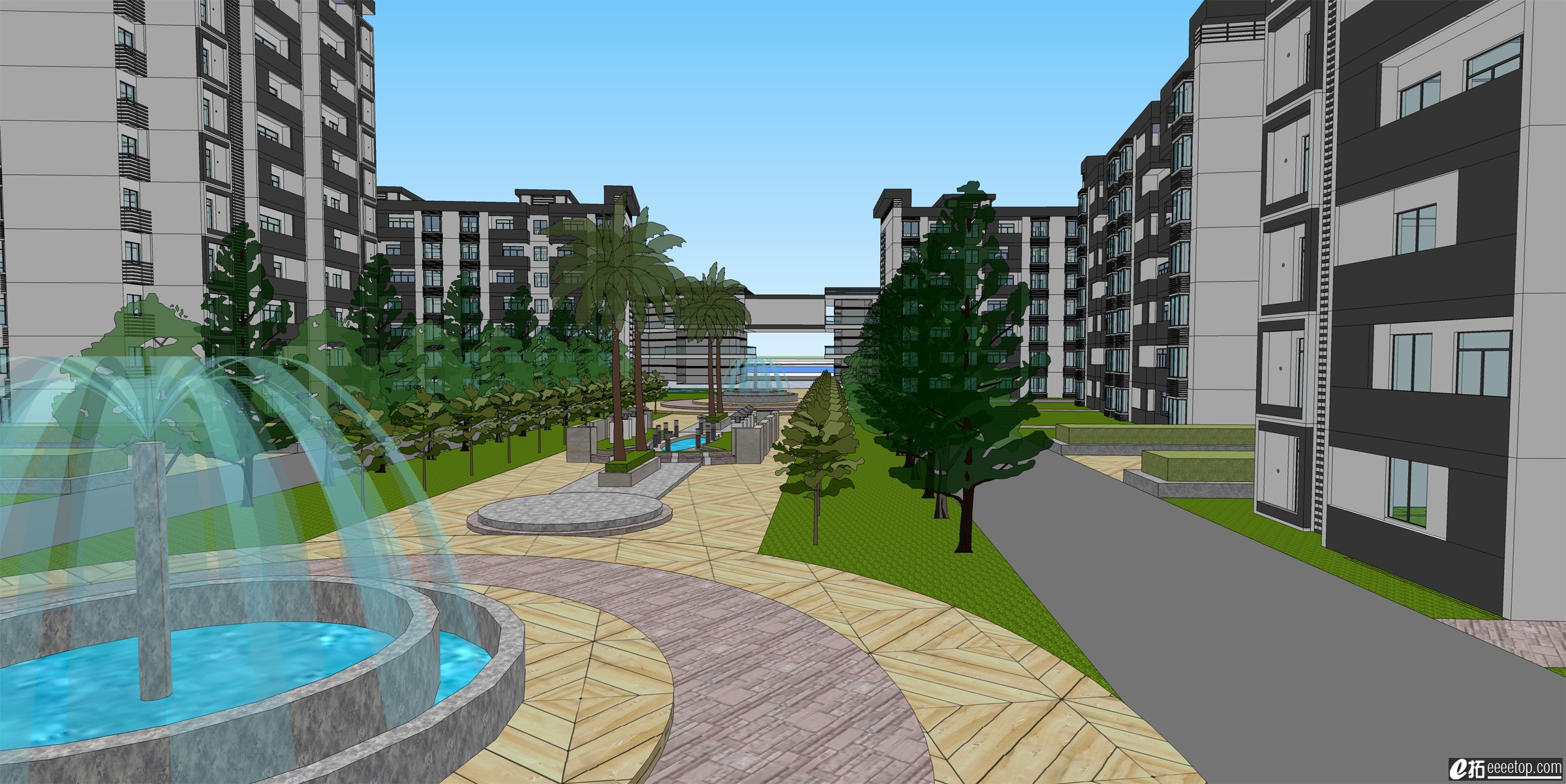

2、本案定位为滨江养生地产，东面临江商业定位为不仅满足小区生活购物需求，更纳入了养生餐饮、养生训练馆、养生产品售卖等功能；因为基地内已经存在四条城市规划道路，但又是同一块地，所以考虑用一个环形景观带将五块地联系起来；每一个组团的设计，以小区主要环形景观带为基础，布置与组团级景观节点，与主环形景观带形成树状布局，同时每一栋建筑里面的住户都能享受到组团内共享空间，并且非常方便就能到达江边亲水区域。

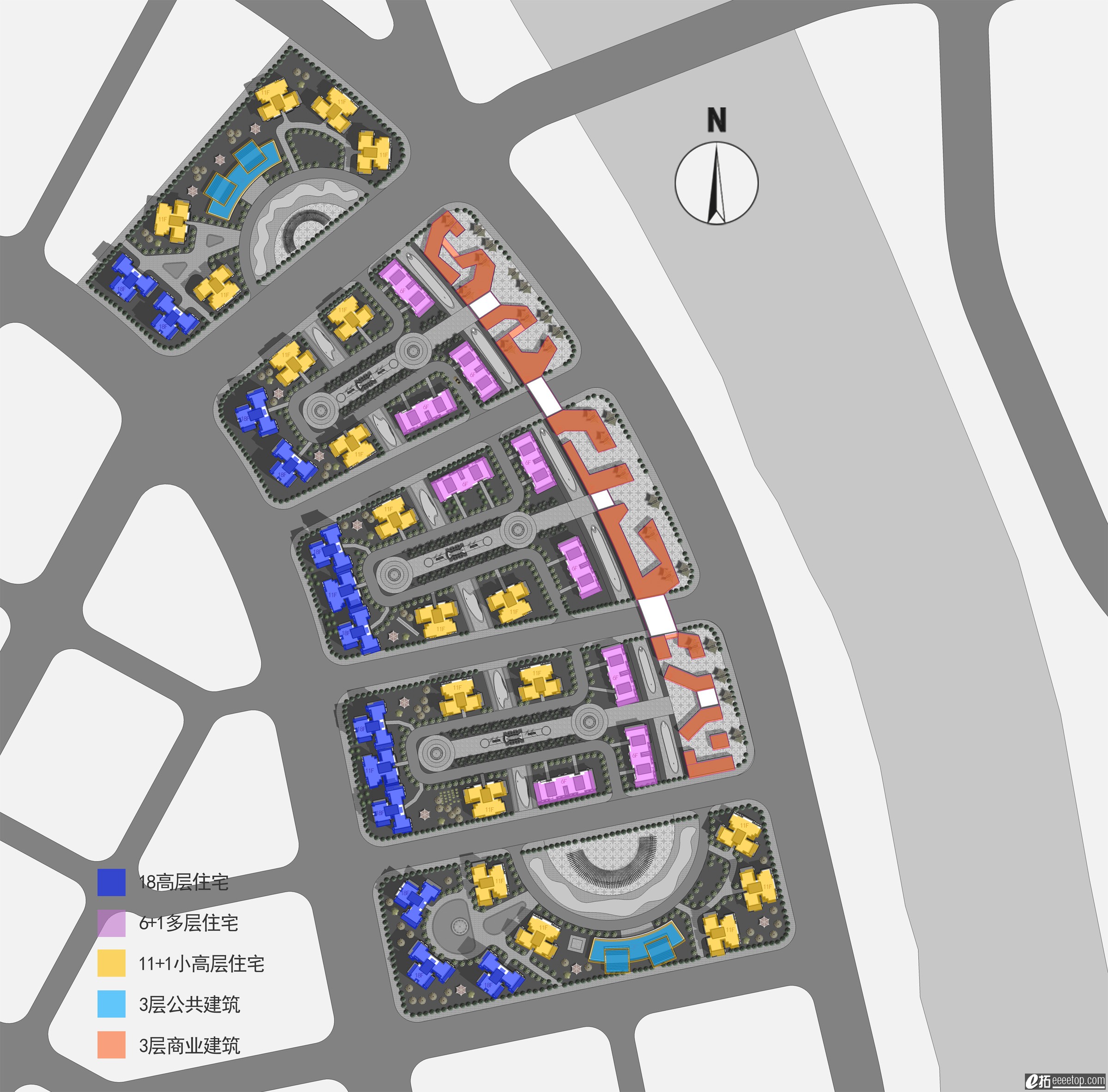

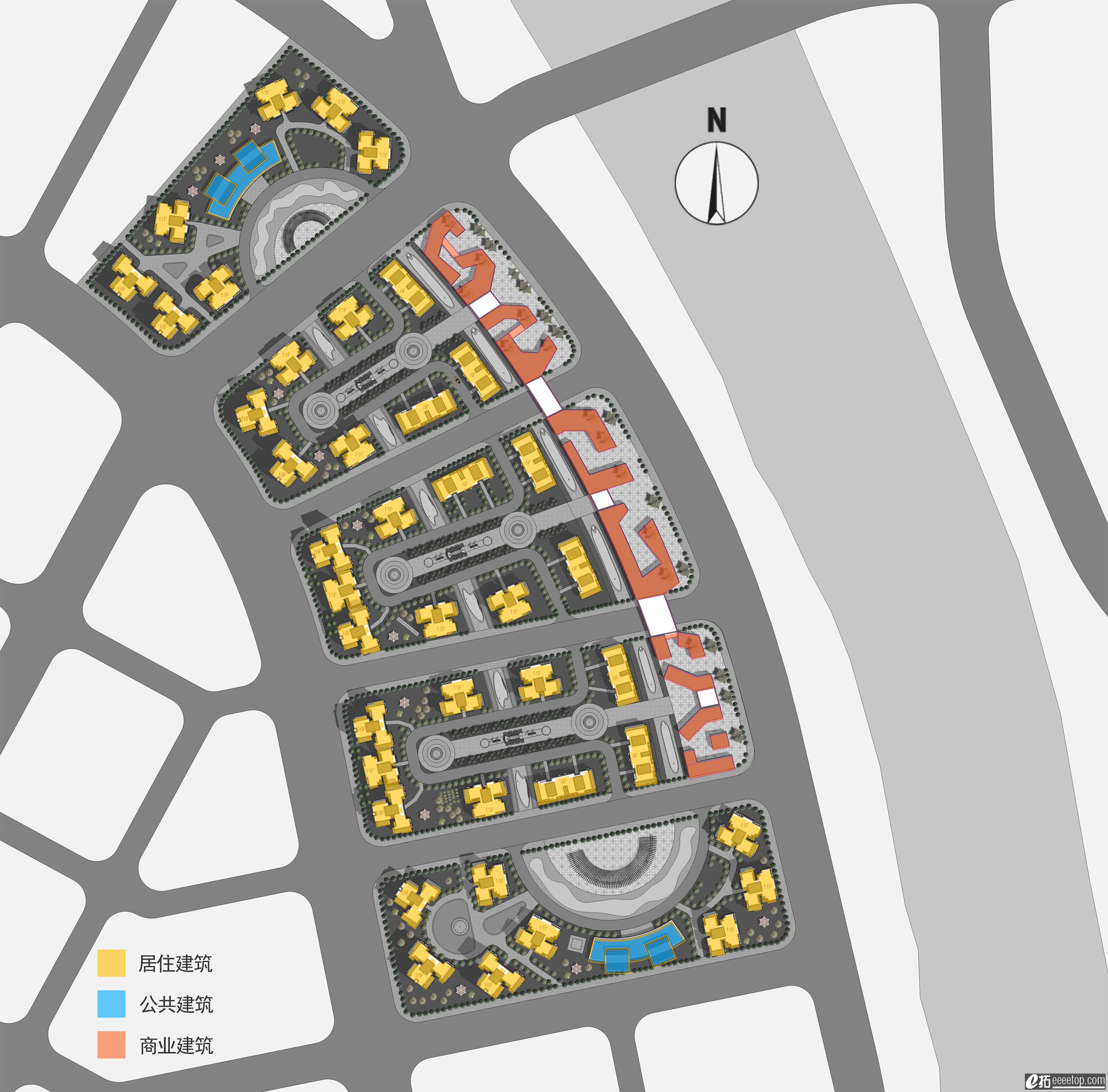

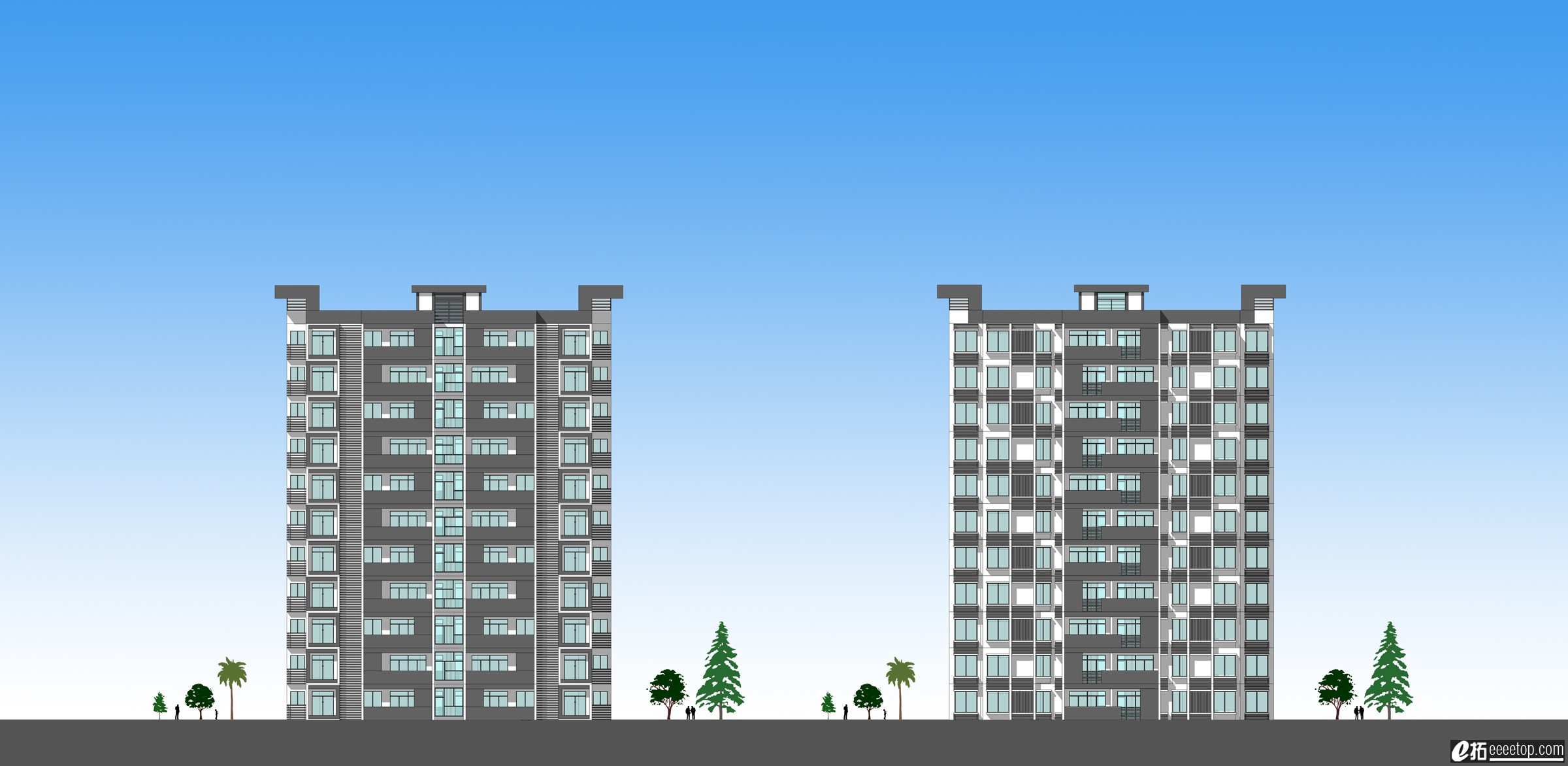

3、在基地竖向改造上，由于江景是本地块的主要景观，所以考虑建筑高度由江边（东面）至西面逐渐增高，让每一栋建筑都能享受江景（建筑布局分析图上面有建筑分类）。

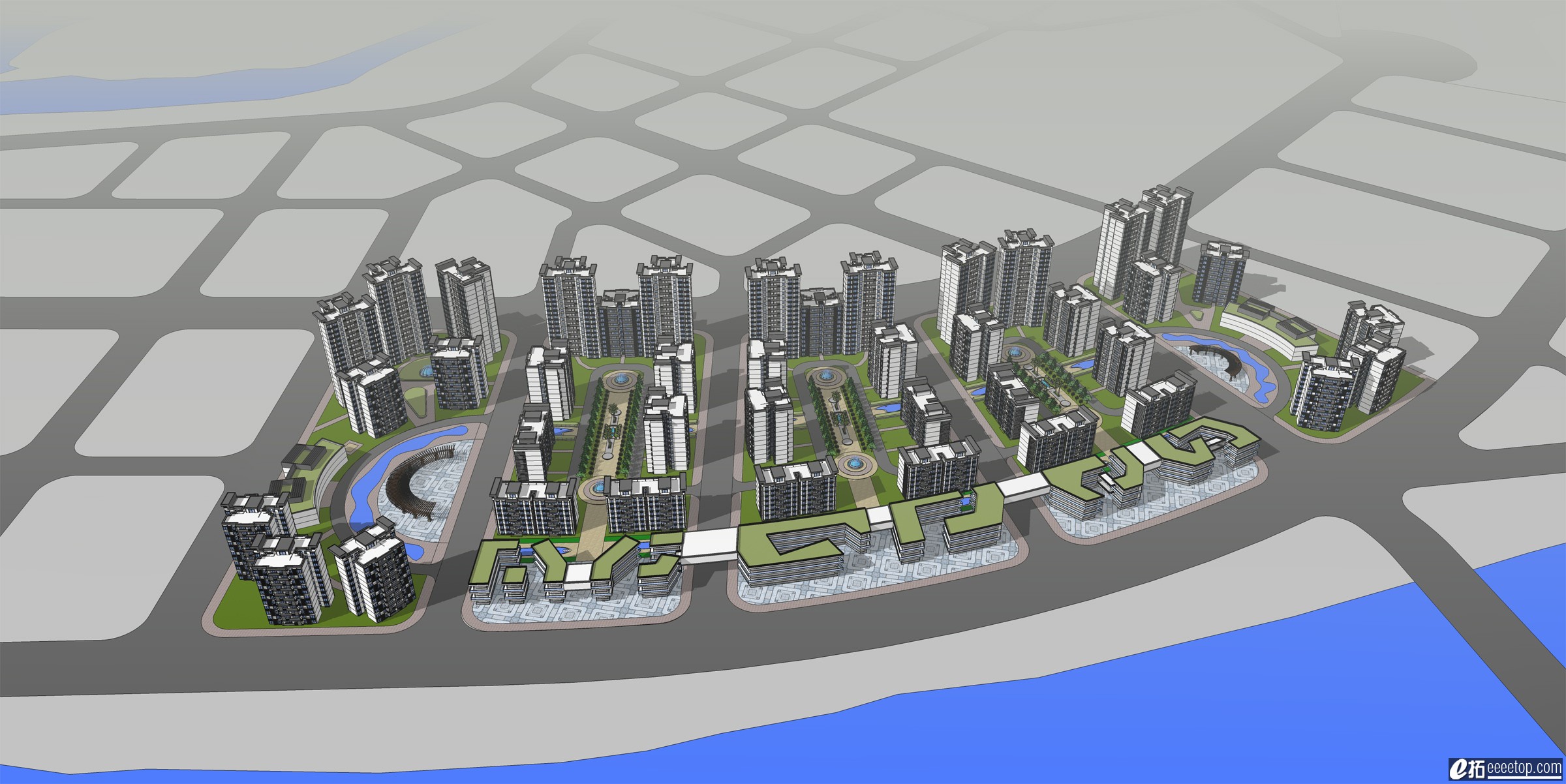

4、在商业街的设计上，我们考虑用1~3层不等高的建筑群组成，用穿插、搓动等手法创造精致的灰空间，将江景最大化利用，并且使得商业区空间丰富、通透（不至于阻断小区内部观望江面的视线）。

由于我是学建筑学的，第一次接触到如此大的地块，很多规划、景观上面的东西并没有能学很熟练，所以做得不好，希望大家多多指点！

























































三江六岸滨江地产城市设计（白天）.zip (6.21 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2012-6-2 22:57 上传

点击文件名下载附件
模型1

三江六岸滨江地产城市设计（夜晚）.zip (6.91 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2012-6-2 22:58 上传

点击文件名下载附件
模型2

桂林市永福县三江六岸滨江地产城市设计(1).zip (9.33 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2012-6-2 23:05 上传

点击文件名下载附件
图片文件夹1

桂林市永福县三江六岸滨江地产城市设计 (2).zip (9.28 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2012-6-2 23:04 上传

点击文件名下载附件
图片文件夹2

自己支持一下，发了这么久了还没人看呢，有点悲剧呢

总体感觉还不错。但西朝向可能多了一点。

深圳老梁 发表于 2012-6-2 23:20


登录/注册后可看大图

总体感觉还不错。但西朝向可能多了一点。

谢谢老梁指点，你说起我才反应过来，犯了大忌了呀！之前真心没考虑到这个问题，素质需要提高啊!对了，老梁我想问问，发帖的时候图片限制每张大小1M以下，还有每张宽度不大于2500像素，这样的话我们就要每张图片都处理一下，除了每张都在PS立面改图像大小（因为宽度要小于2500），然后存JPEG的时候再调质量（因为要小于1M），还有别的更便捷的方法没有呢？

ruansince2008 发表于 2012-6-2 23:29


登录/注册后可看大图

谢谢老梁指点，你说起我才反应过来，犯了大忌了呀！之前真心没考虑到这个问题，素质需要提高啊!对了，老梁 ...

你可以在acdsee批量处理的啊。

深圳老梁 发表于 2012-6-2 23:39


登录/注册后可看大图

你可以在acdsee批量处理的啊。

嗯嗯，谢谢老梁！我是新手，谢谢了！

觉得你的SU很好啊，值得学习

楼主的 su 真是很棒吖！ 你是大几的呢

441426155 发表于 2012-6-3 13:57


登录/注册后可看大图

楼主的 su 真是很棒吖！ 你是大几的呢

谢谢夸奖~~大四了呢，呵呵，距离梁叔还有好大一段距离啊！

125612588 发表于 2012-6-3 09:25


登录/注册后可看大图

觉得你的SU很好啊，值得学习

谢谢夸奖~~互相学习哈！！期待你的帖子哟

ruansince2008 发表于 2012-6-3 17:23


登录/注册后可看大图

谢谢夸奖~~互相学习哈！！期待你的帖子哟

呵呵，以前发过一个帖，是住宅的，呵呵，可以去看看

125612588 发表于 2012-6-3 23:24


登录/注册后可看大图

呵呵，以前发过一个帖，是住宅的，呵呵，可以去看看

嗯嗯，看了，萨伏伊别墅模型嘛，嘿嘿

ruansince2008 发表于 2012-6-3 23:34


登录/注册后可看大图

嗯嗯，看了，萨伏伊别墅模型嘛，嘿嘿

别墅模型是最近的，以前做过单栋住宅立面的设计

125612588 发表于 2012-6-4 00:17


登录/注册后可看大图

别墅模型是最近的，以前做过单栋住宅立面的设计

嘿嘿，看了，挺好的，我是菜鸟，学习了

ruansince2008 发表于 2012-6-4 08:36


登录/注册后可看大图

嘿嘿，看了，挺好的，我是菜鸟，学习了

大家相互学习，我也比较喜欢你做饿这个风格的，只是感觉自己做不出这种味道
