花桥艺体馆位于昆山花桥光明路与西环路口，是一次地区文体设施硬件水准的提升，更是一次城市公共空间塑造的积极探索。其主要功能包括一座可容纳400人的小剧场，一座包含8道50米的标准泳池和一所独立运营的多功能综合体育馆同时还包括多个小型场馆，如图书室、培训教室、多功能展厅、健身瑜伽等。此外还有一定数量的配套商业及地下停车场，以满足市民一站式的活动需求。

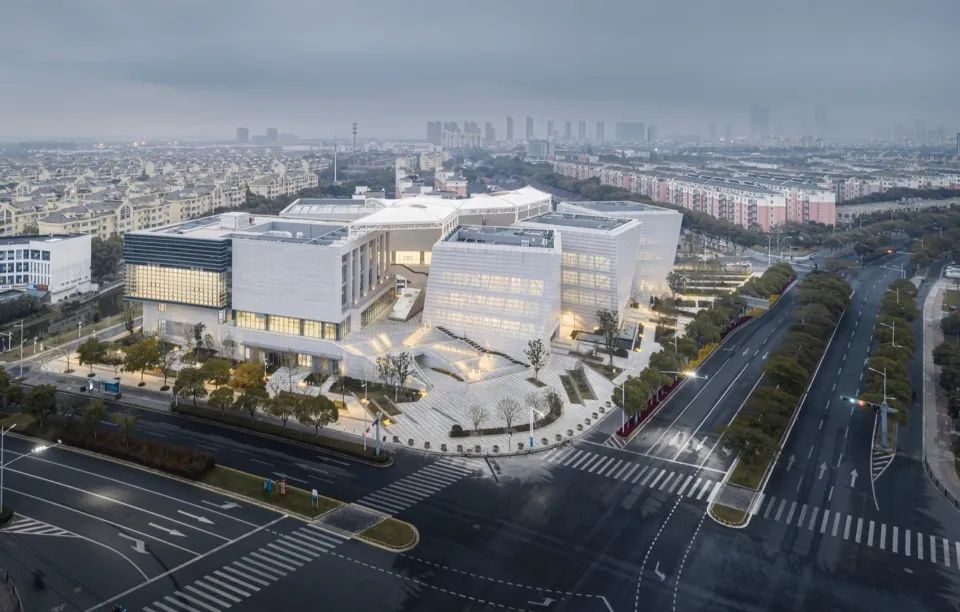

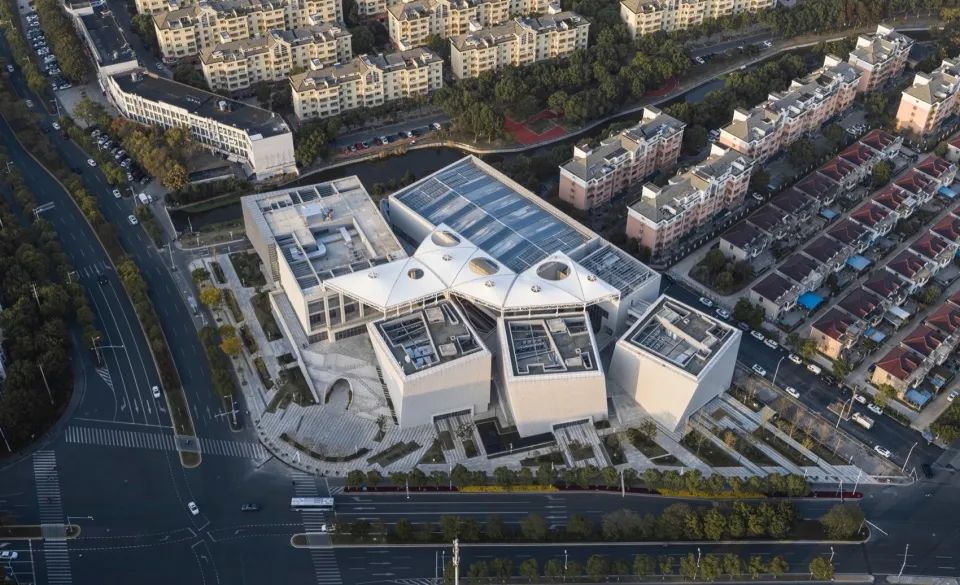

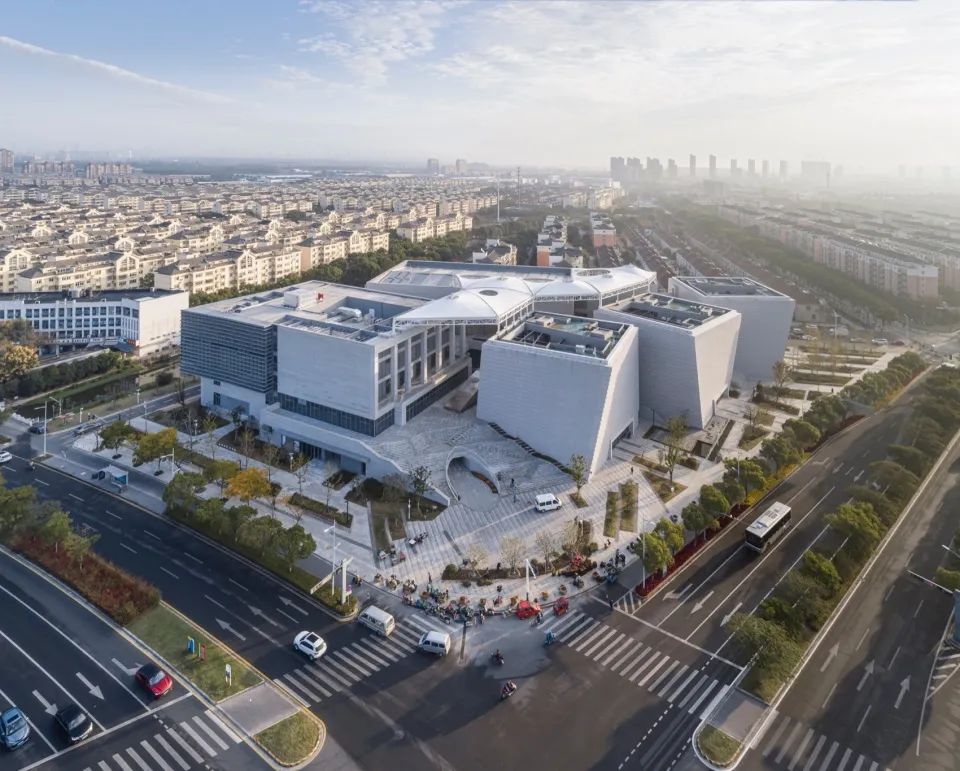

▲半鸟瞰视景姚力

▲建筑与周边环境的关系姚力

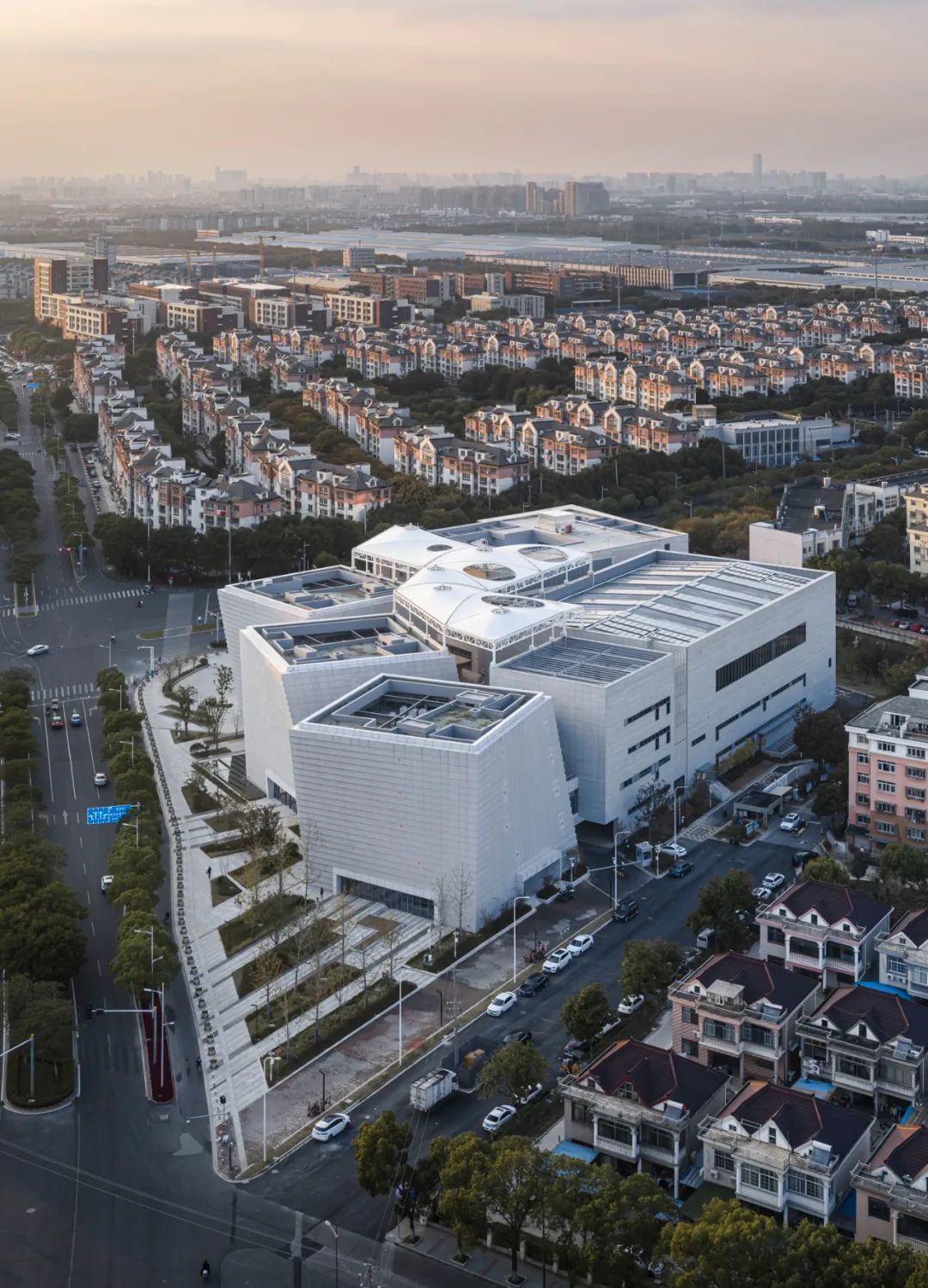

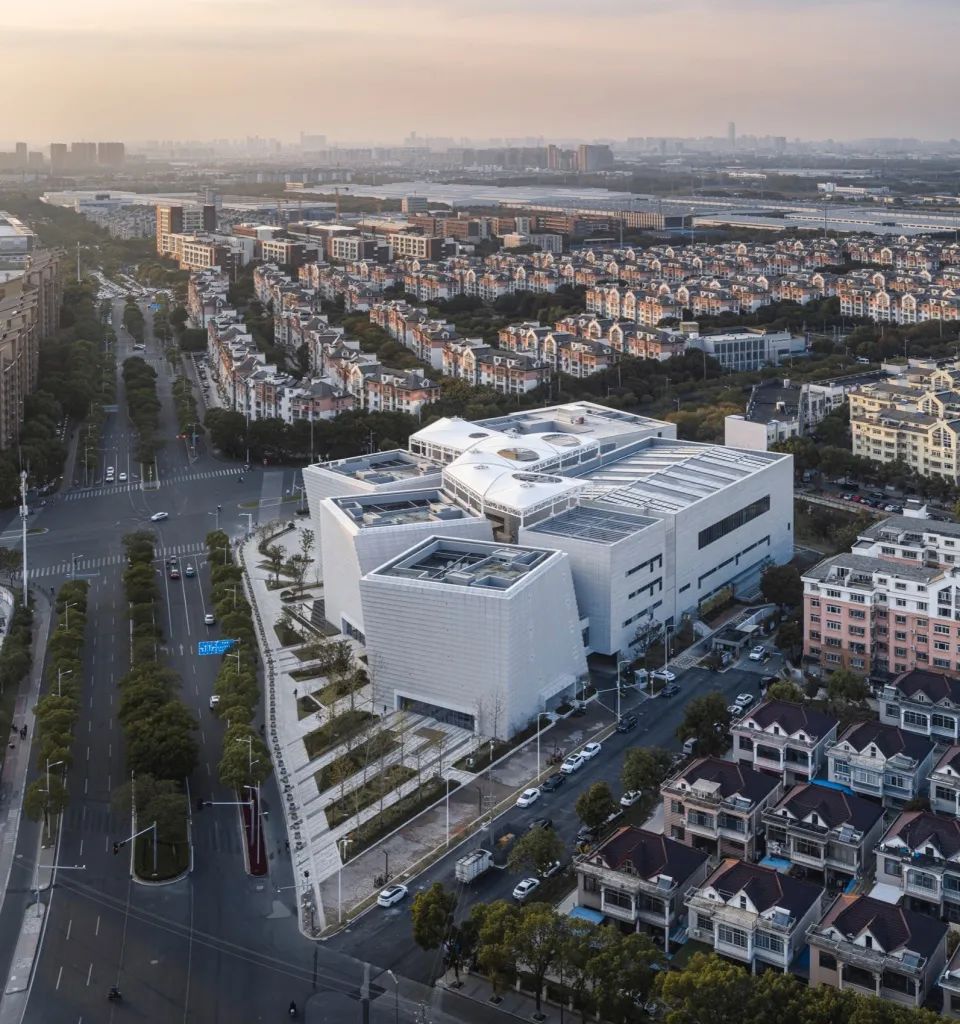

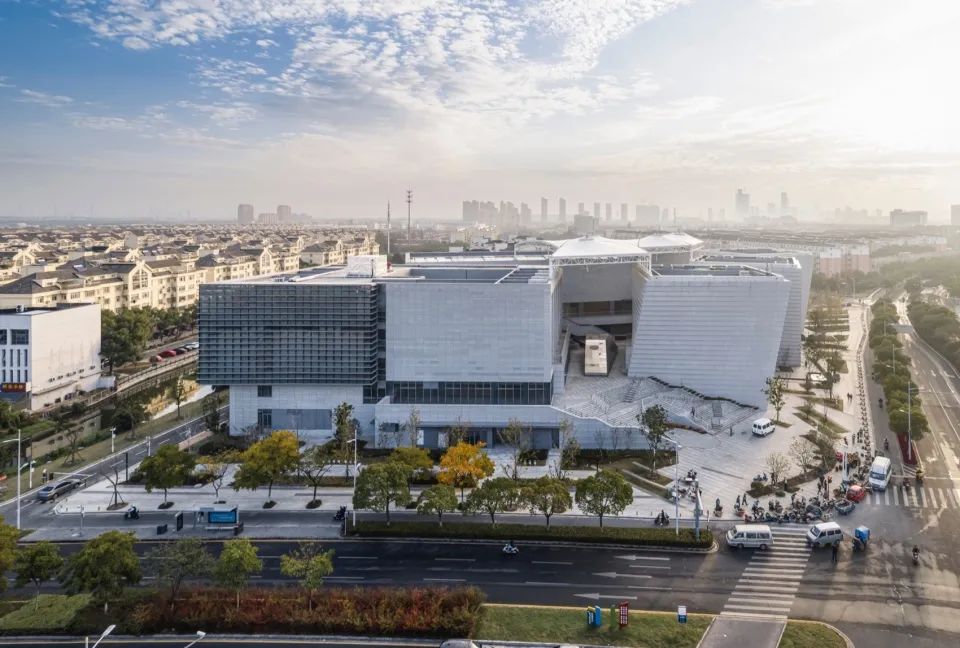

▲西南角半鸟瞰姚力

▲东南角半鸟瞰姚力

基地周边路网均不是正交，因此基地的形状非常不规则。各种文体功能沿周边分散布置，便于后期各项目独立灵活地运营；中央区域则形成一片开放的城市公共空间，它与外部城市道路相连，即使建筑室内闭馆期间市民依然可以在其中停留、穿越和活动。这一设计使得艺体馆成为了城市公共空间的延伸，变身“光明路上的城市客厅”。

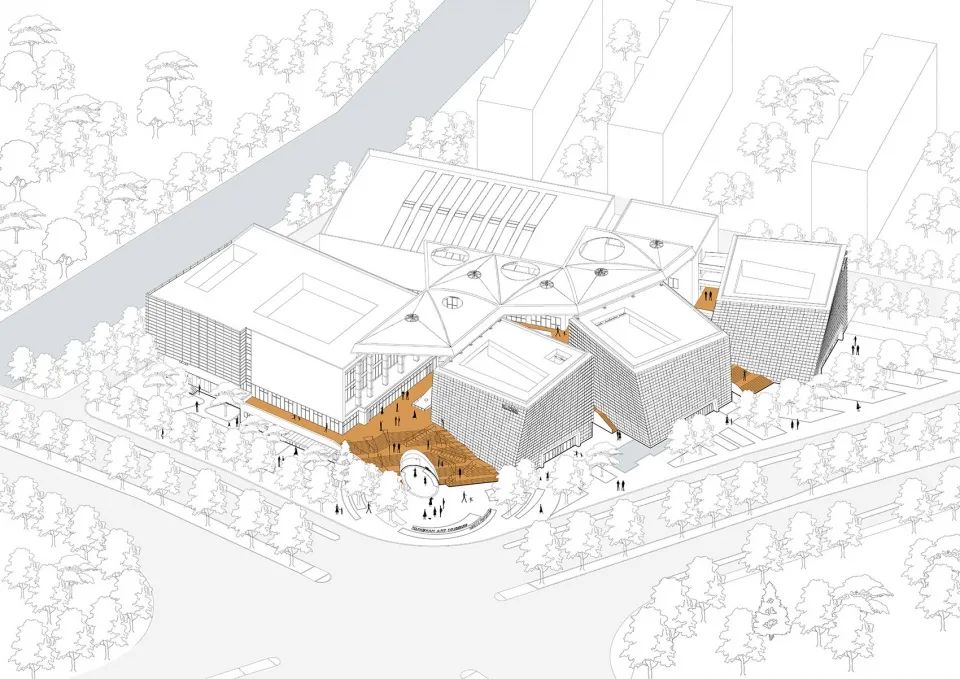

▲轴测图九城都市建筑设计

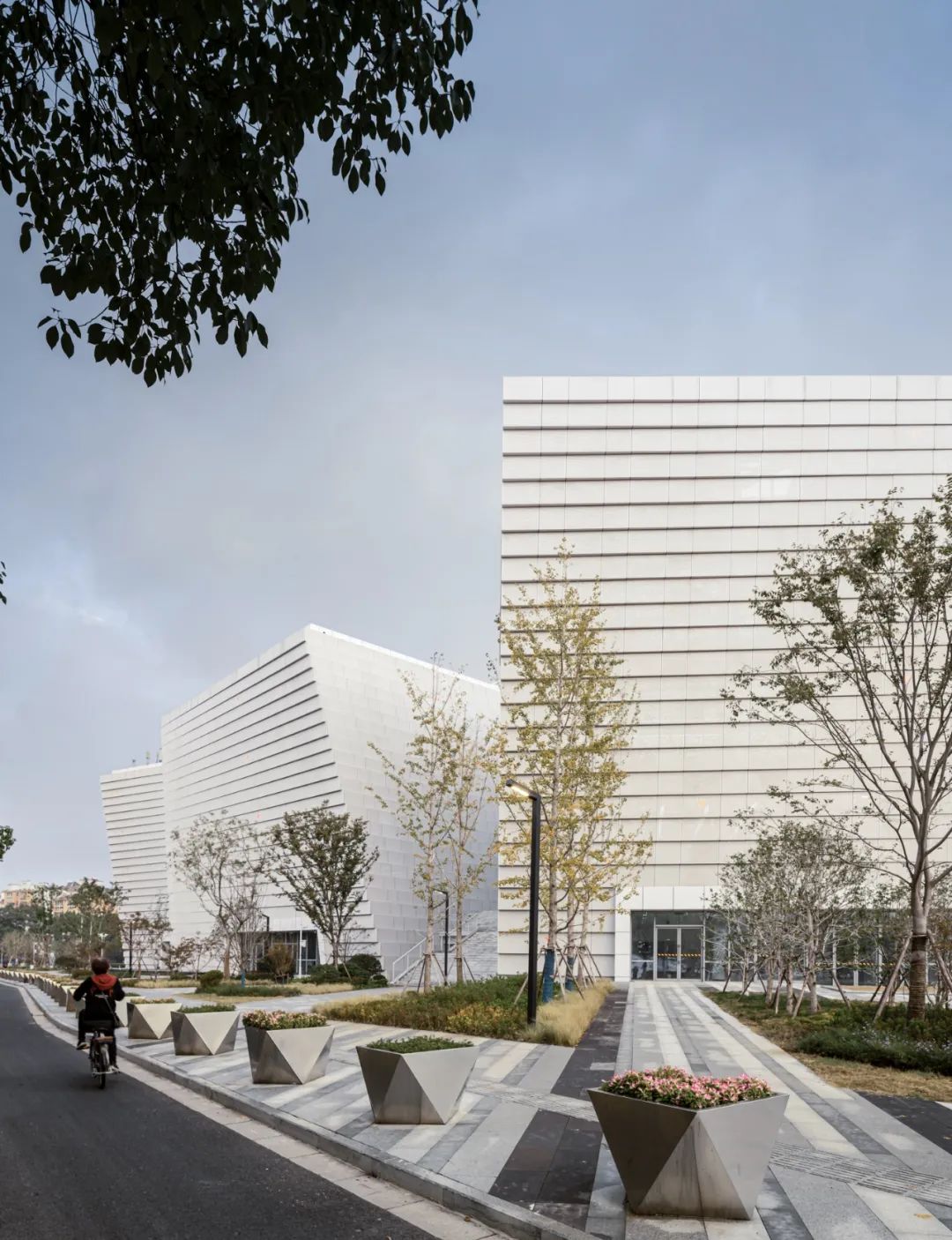

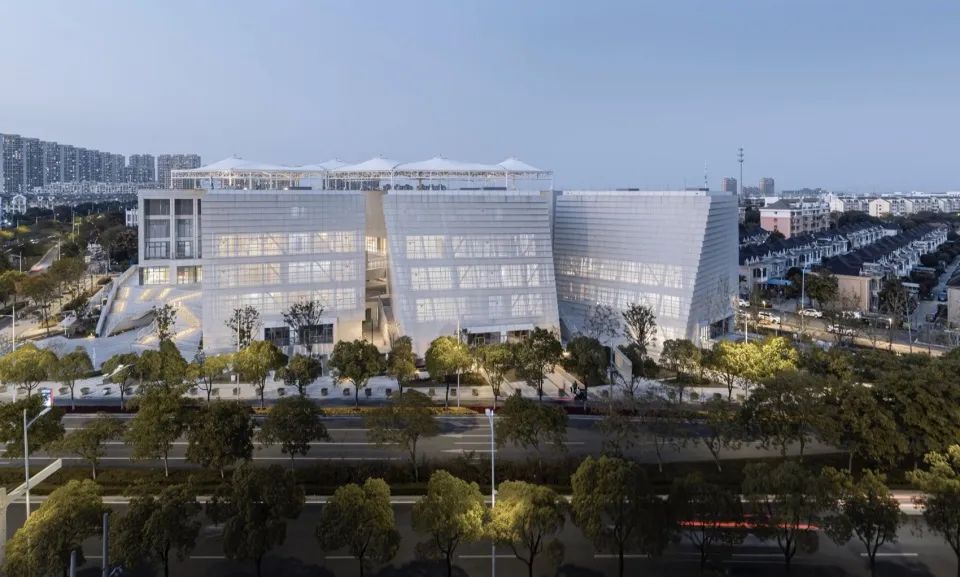

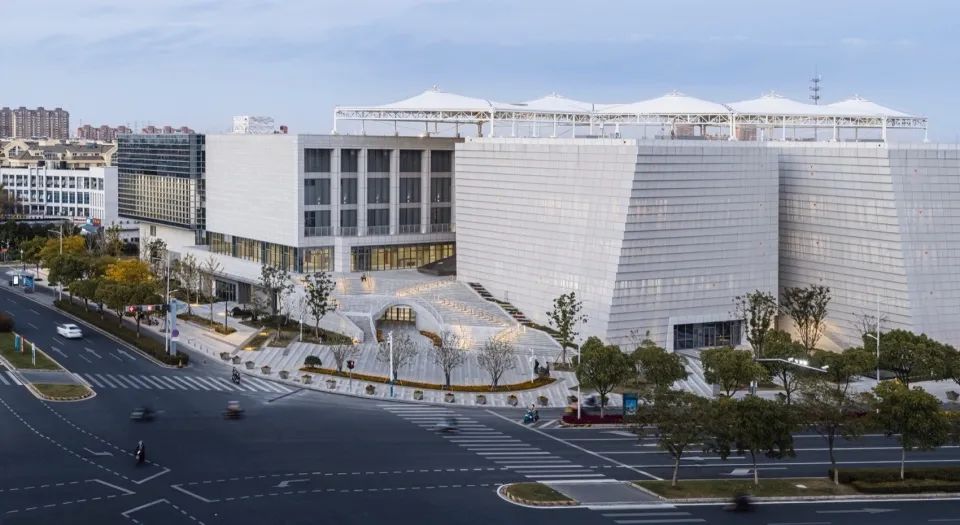

▲沿西环路立面姚力

▲西南角主入口街景姚力

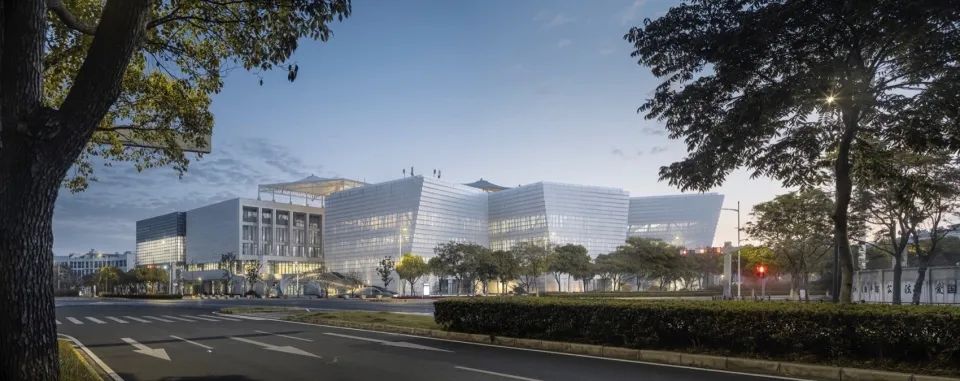

▲沿光明路夜景姚力

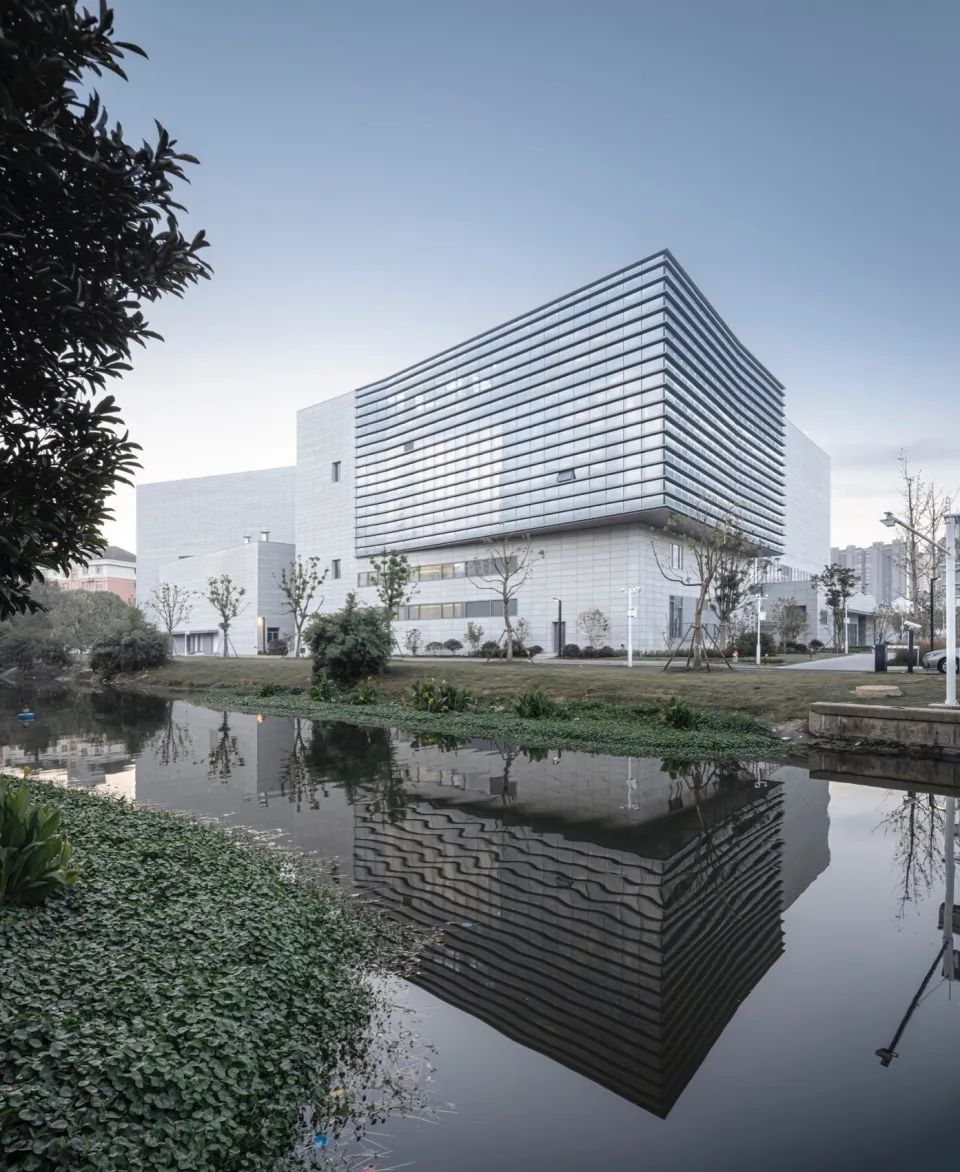

▲北侧沿河晨景姚力

为了增强“城市客厅”的体验感，我们用“峰谷形态”的概念来塑造其内部的剖面关系，形成极具特征的“峰谷客厅”。首先，主要的公共空间被抬升到二层，其底层形成一个基座，功能是配套商业，它与上部的文体功能可分可合，相对独立；其次，不同大小的功能体块形成“群峰”，自西向东蜿蜒展开，其间空间的开阖变化犹如游走于“幽谷”；沿街体块通过体型扭转留出多变的“峰”隙，每处“峰”隙都有景观台阶将外围广场的人群引入；最后，“峰谷”内部又设置了空中连廊、坡道楼梯等动线设施联系不同标高的场馆，形成一个立体的公共空间，人处其中宛如在自然山谷中游走。

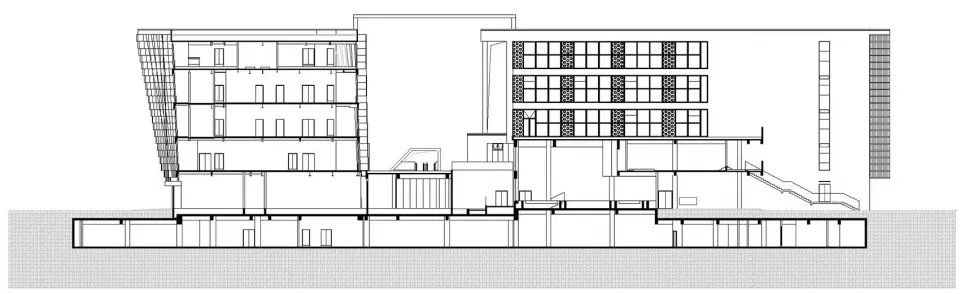

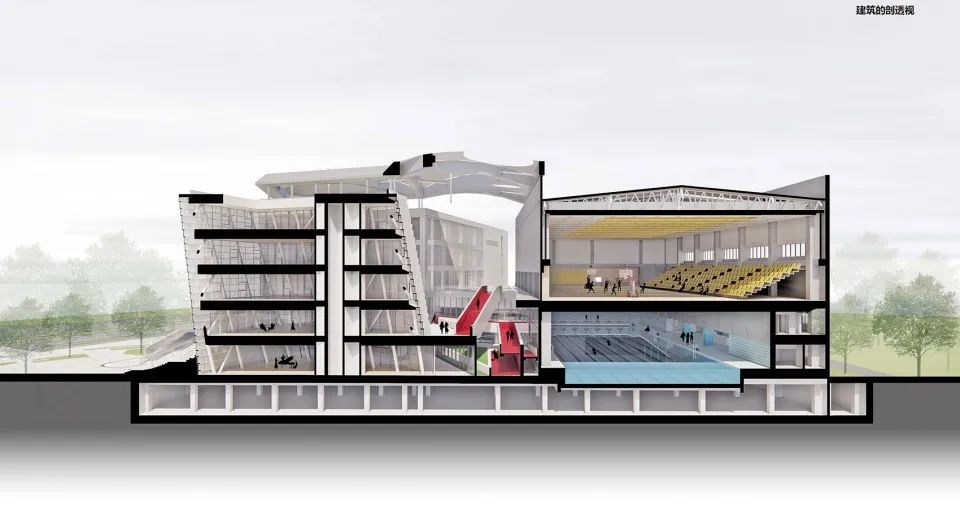

▲剖透视九城都市建筑设计

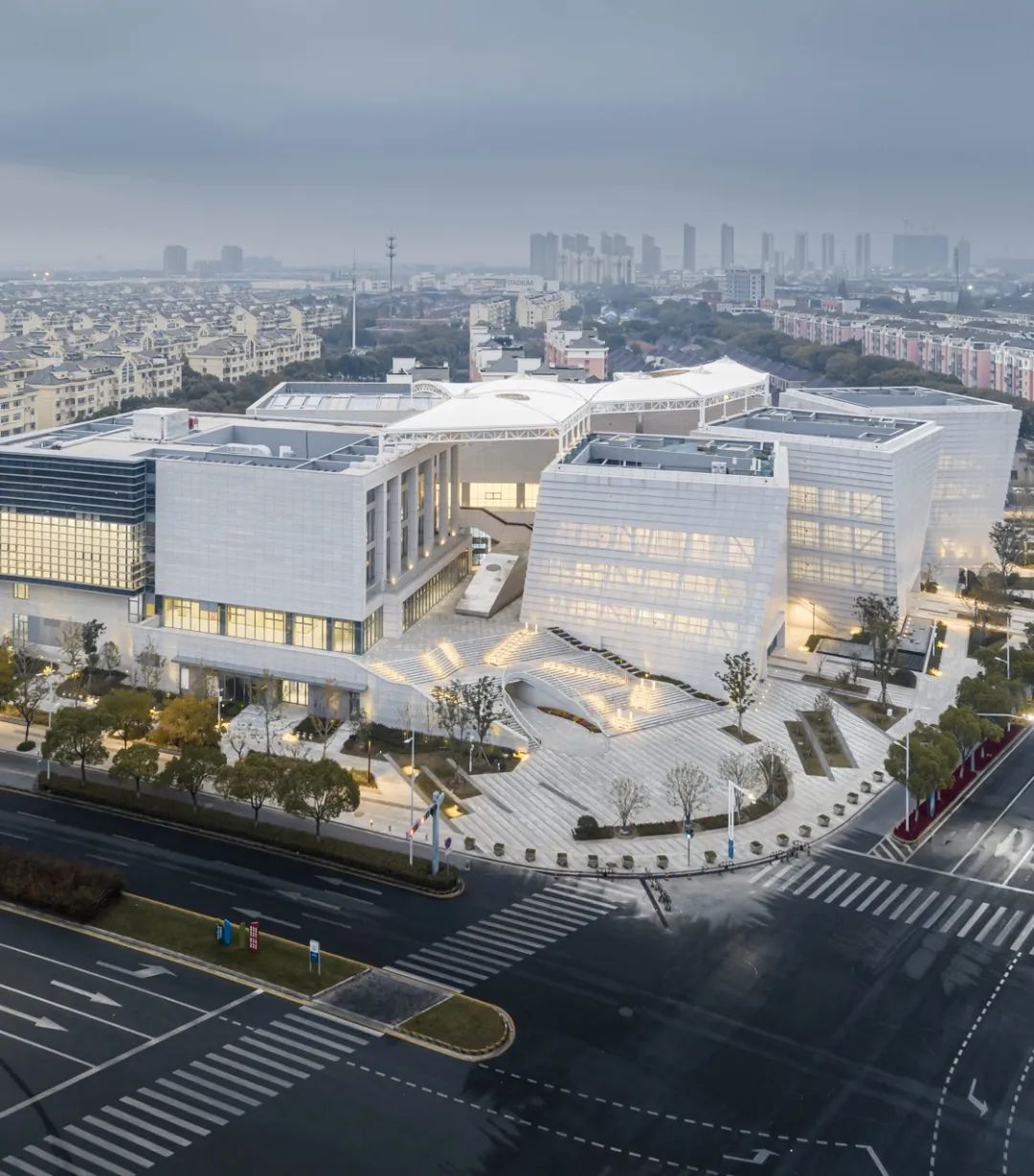

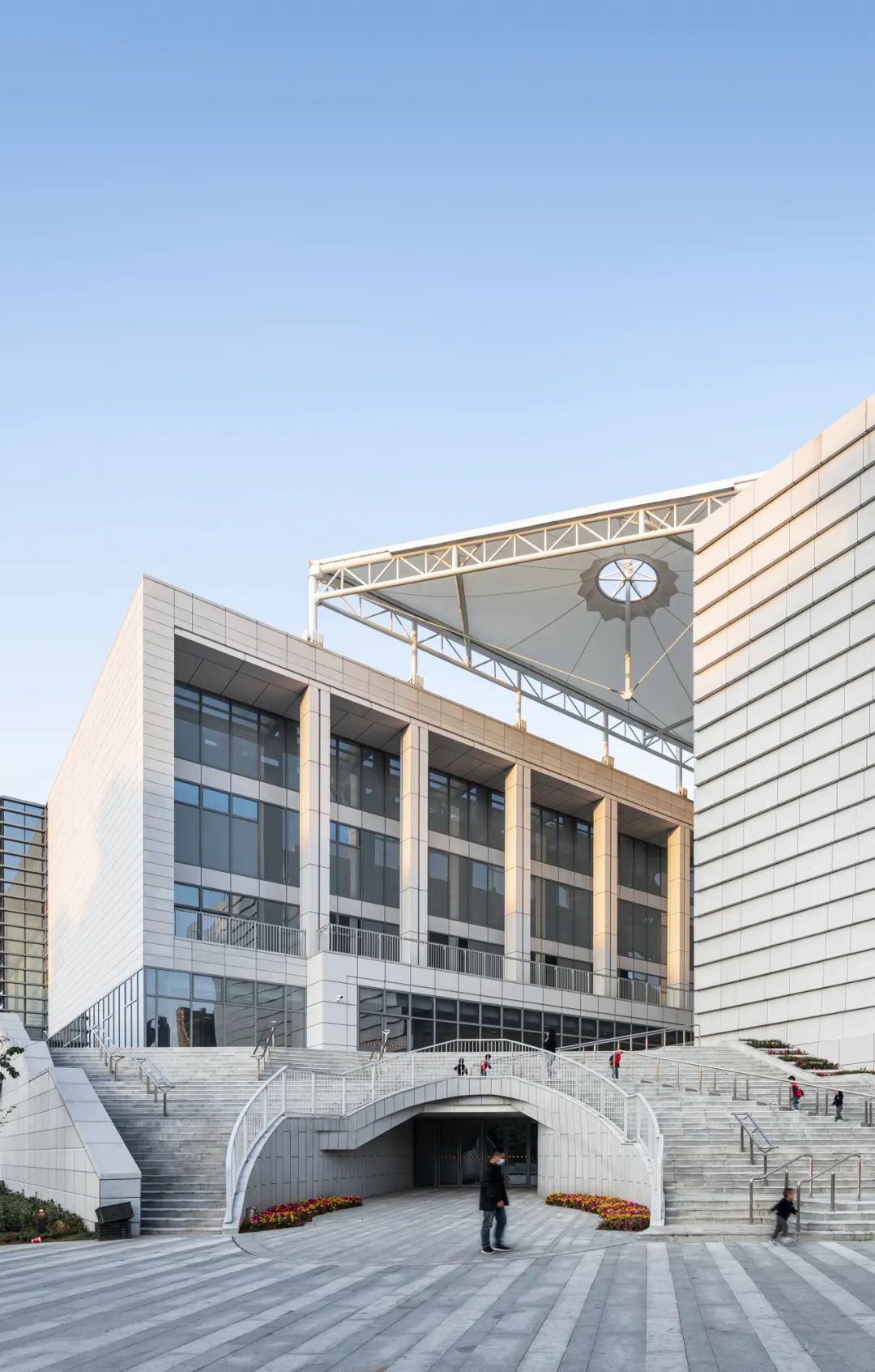

▲主入口半鸟瞰姚力

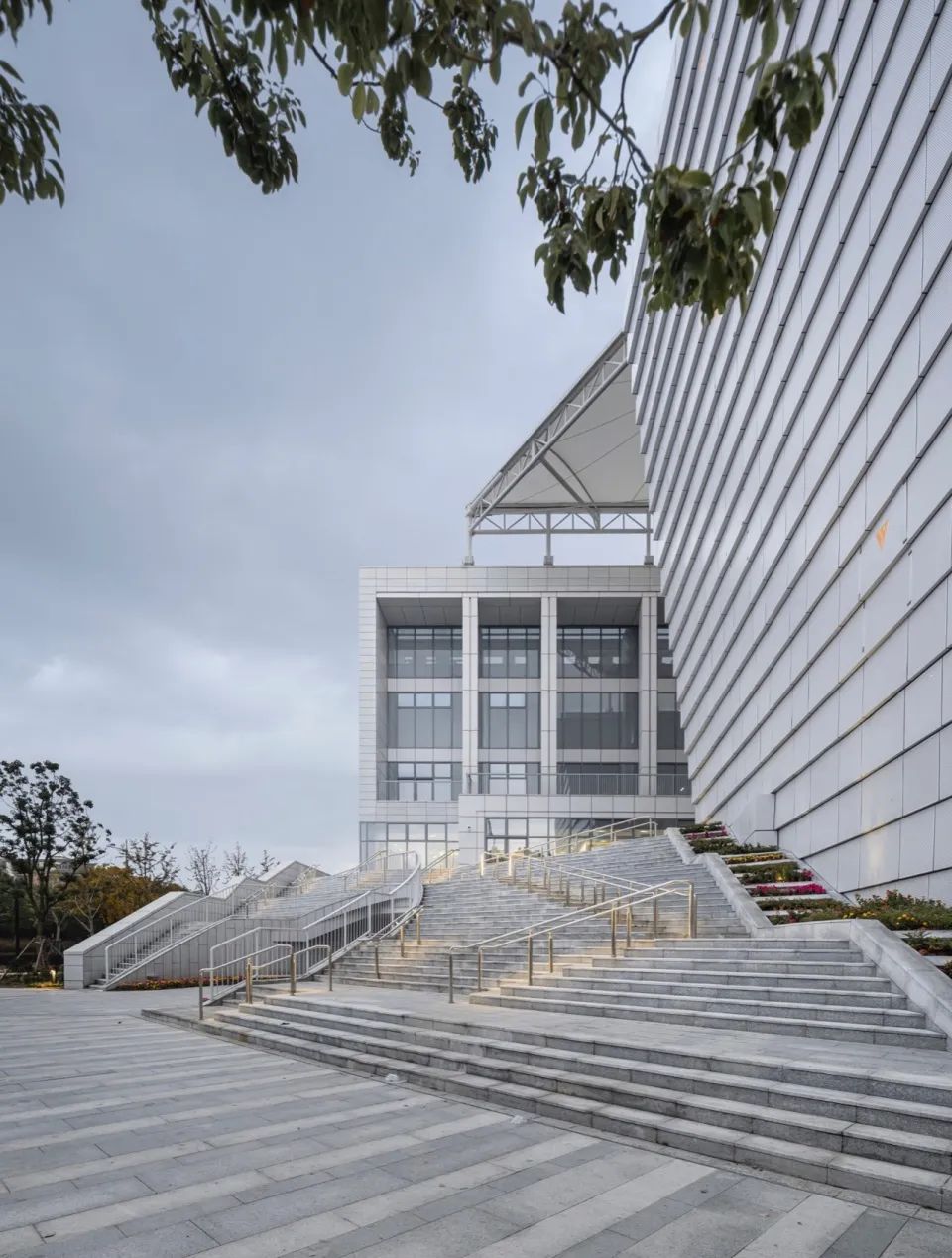

▲主入口大台阶姚力

▲小朋友在主入口大台阶玩耍姚力

▲通过“缝隙”到达“客厅”姚力

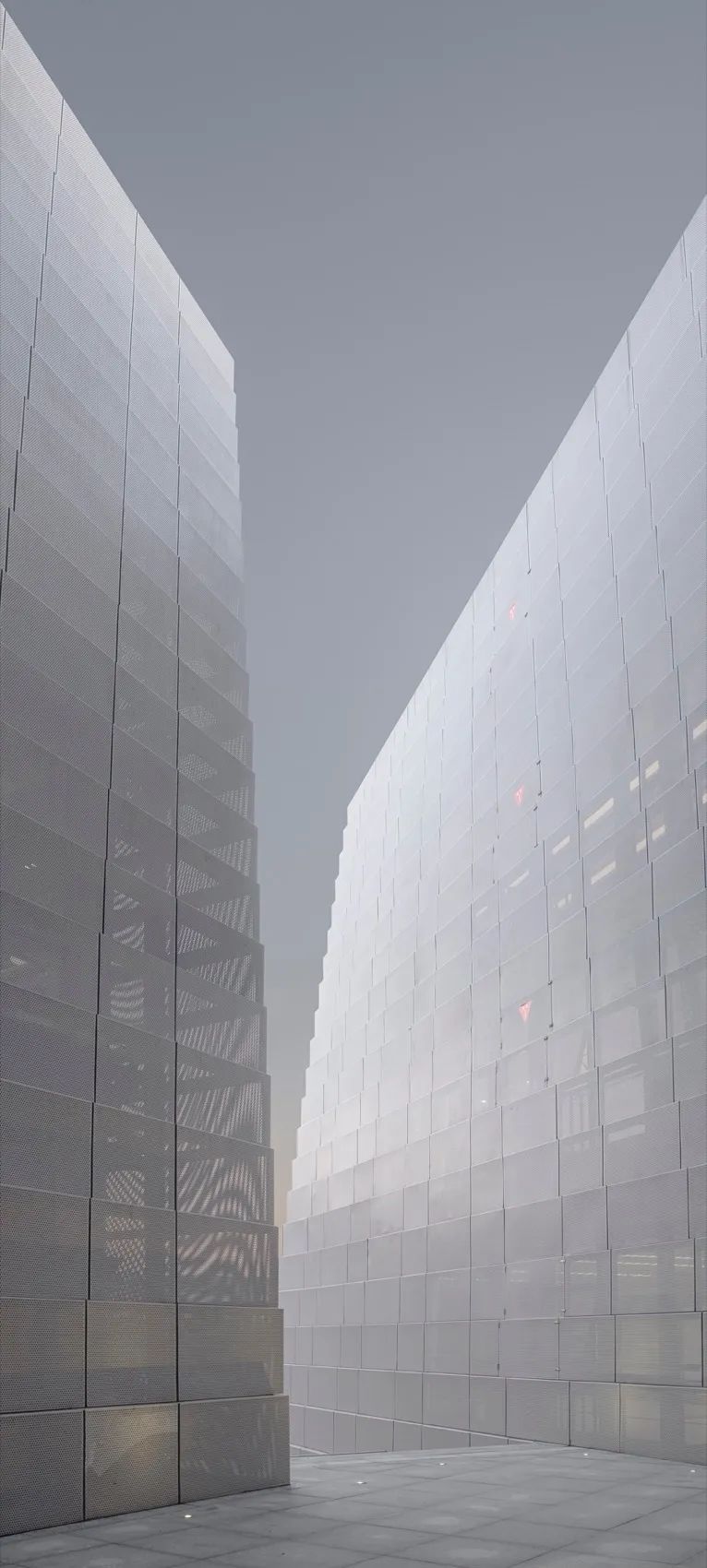

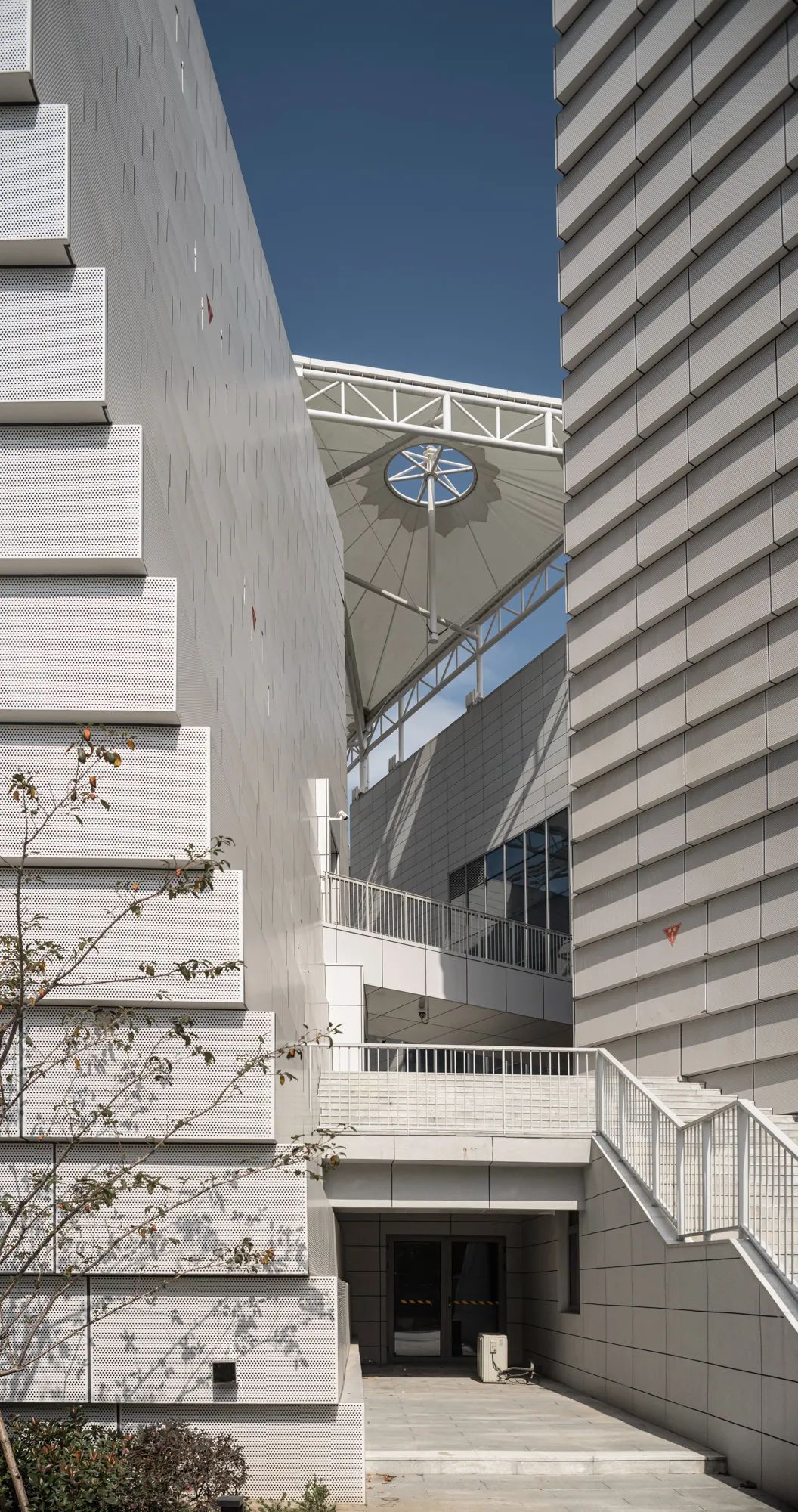

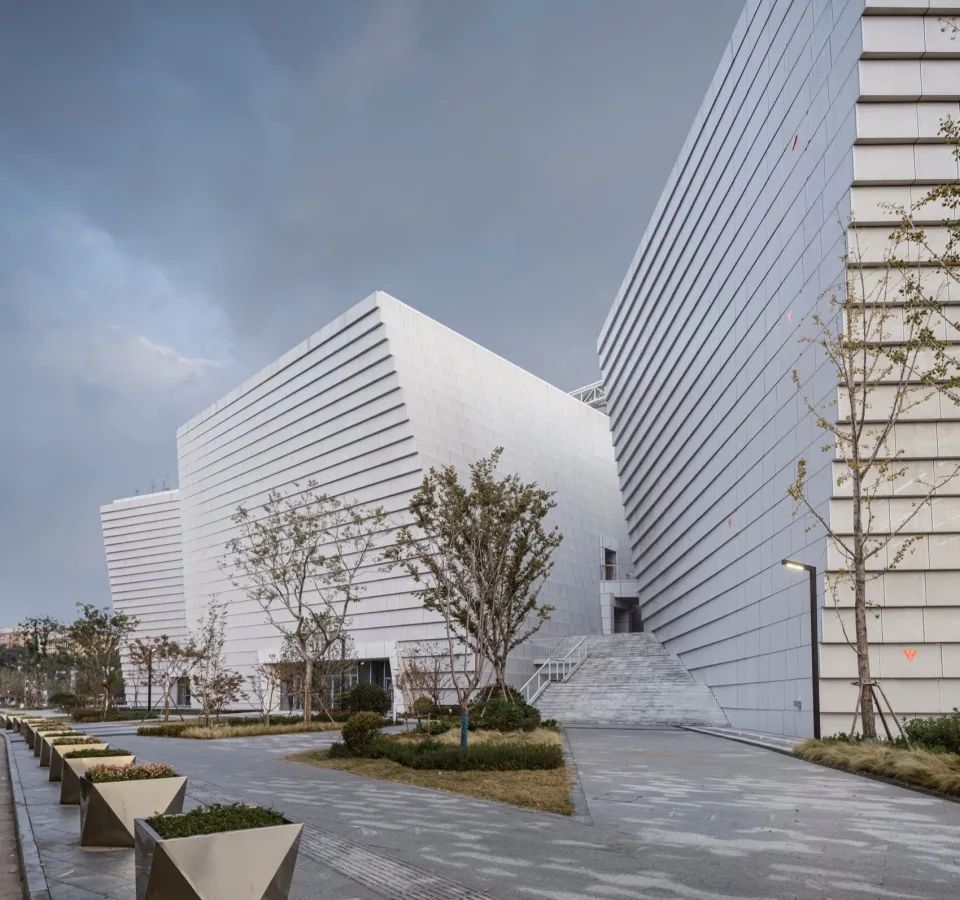

▲“峰谷”缝隙姚力

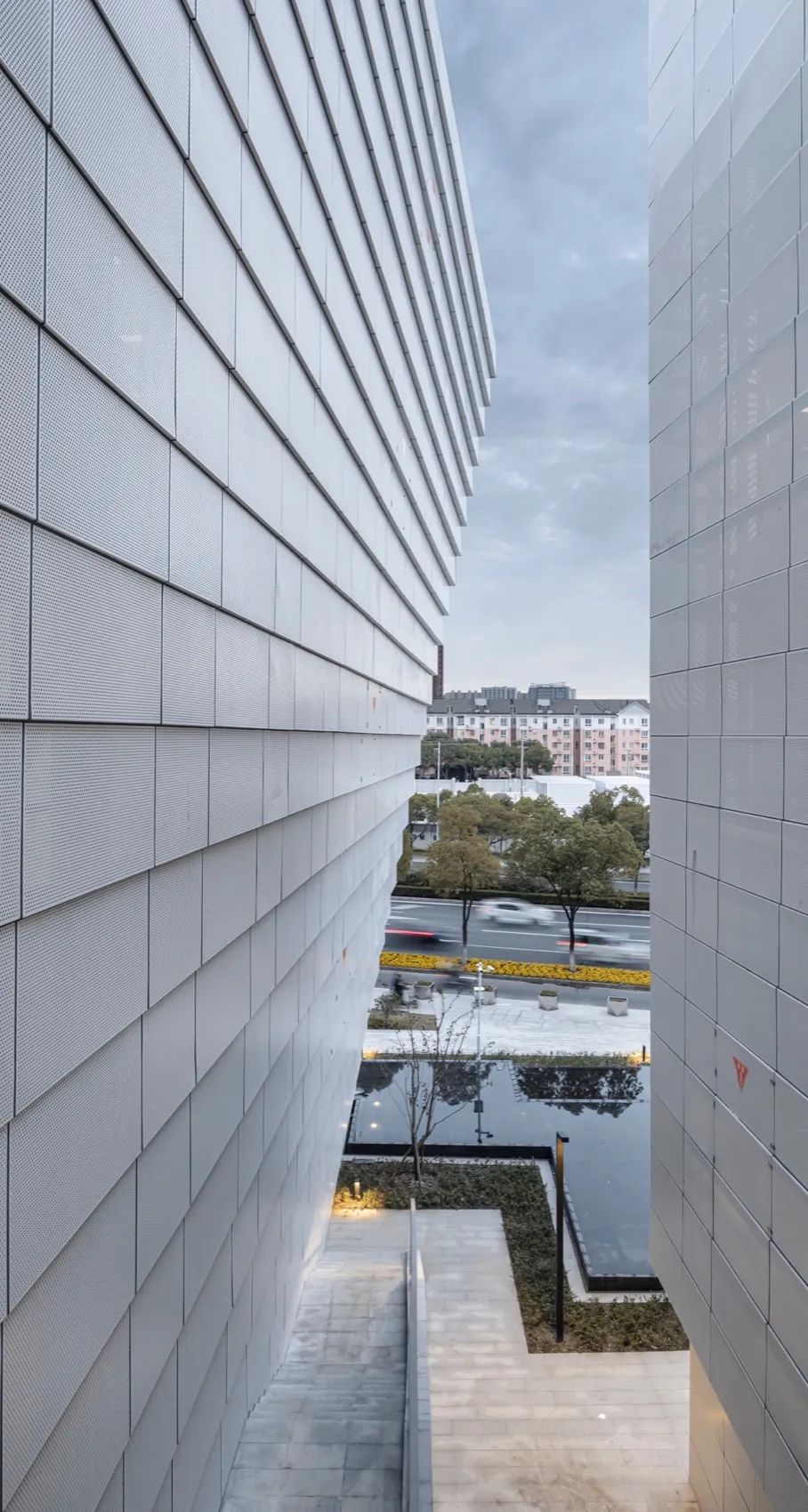

▲由“峰谷”缝隙向外看姚力

▲“峰谷”缝隙细部姚力

沿光明路的三个扭转体块是项目的一个重点，它塑造了沿光明路的城市形象，加强了“峰谷客厅”与城市街道的关联。其平面为一个正方体，逐层扭转2度。其结构为中部核心筒加立面钢结构的桁架，平面内没有柱子，核心筒将平面分为一大一小两个区，可以灵活适应各种不同功能要求。

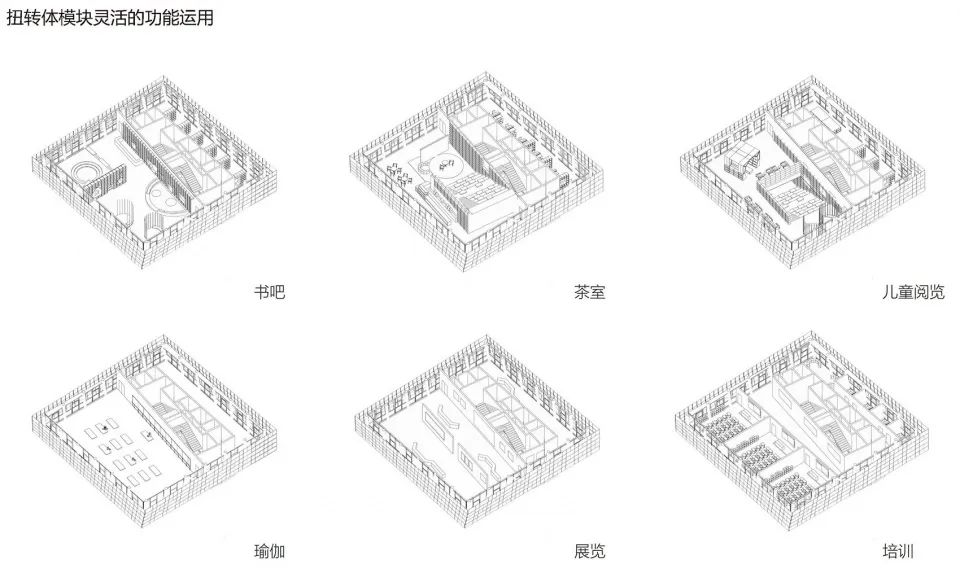

▲扭转体模块灵活的功能运用九城都市建筑设计

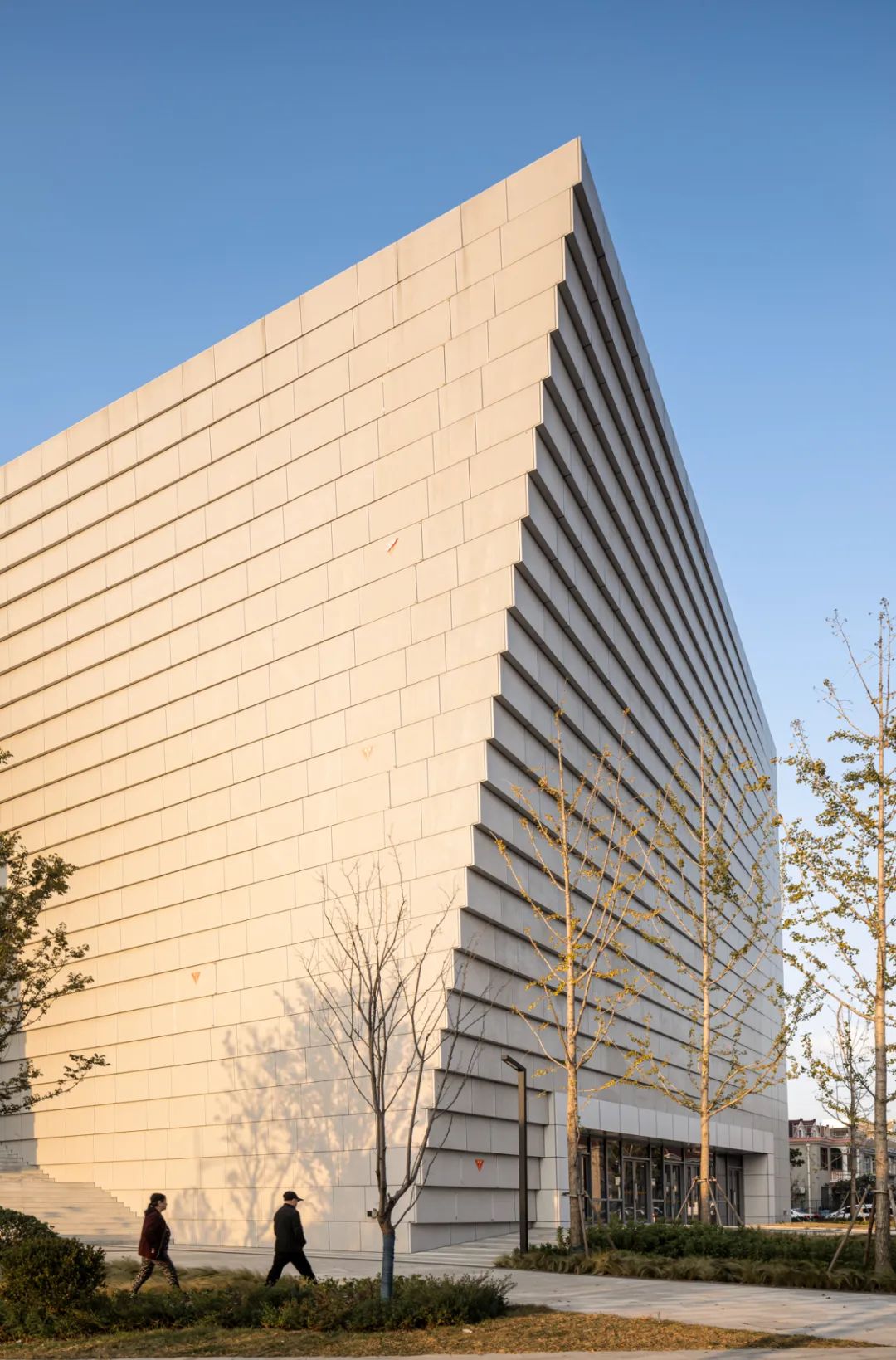

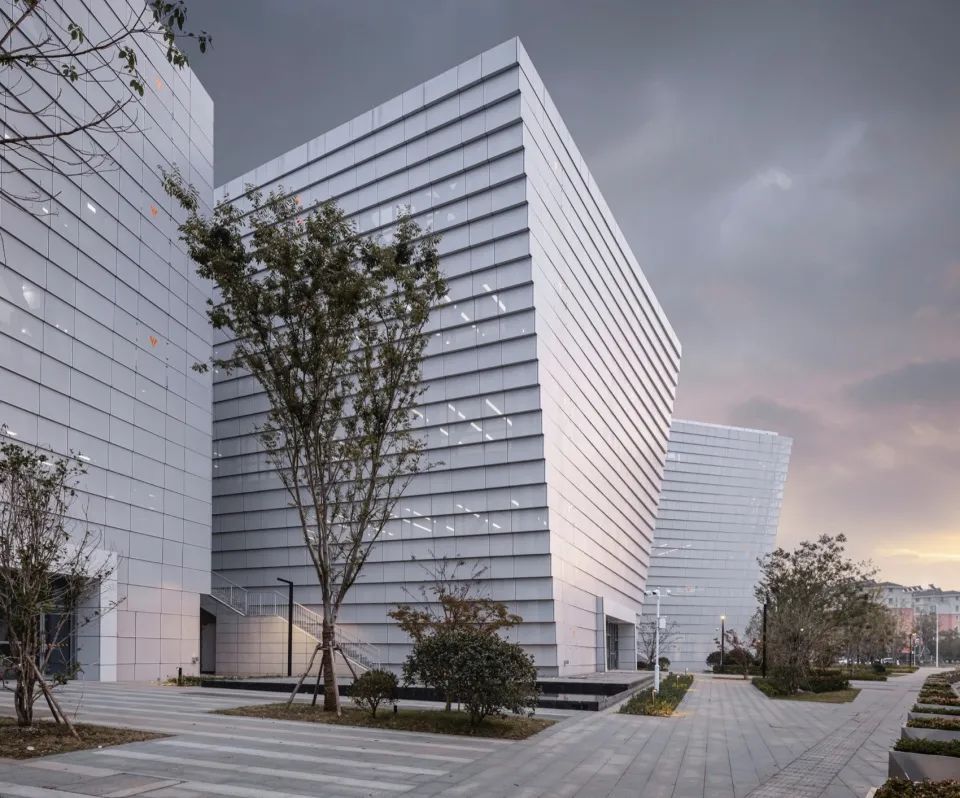

▲扭转体块与广场的关系姚力

▲沿光明路黄昏景姚力

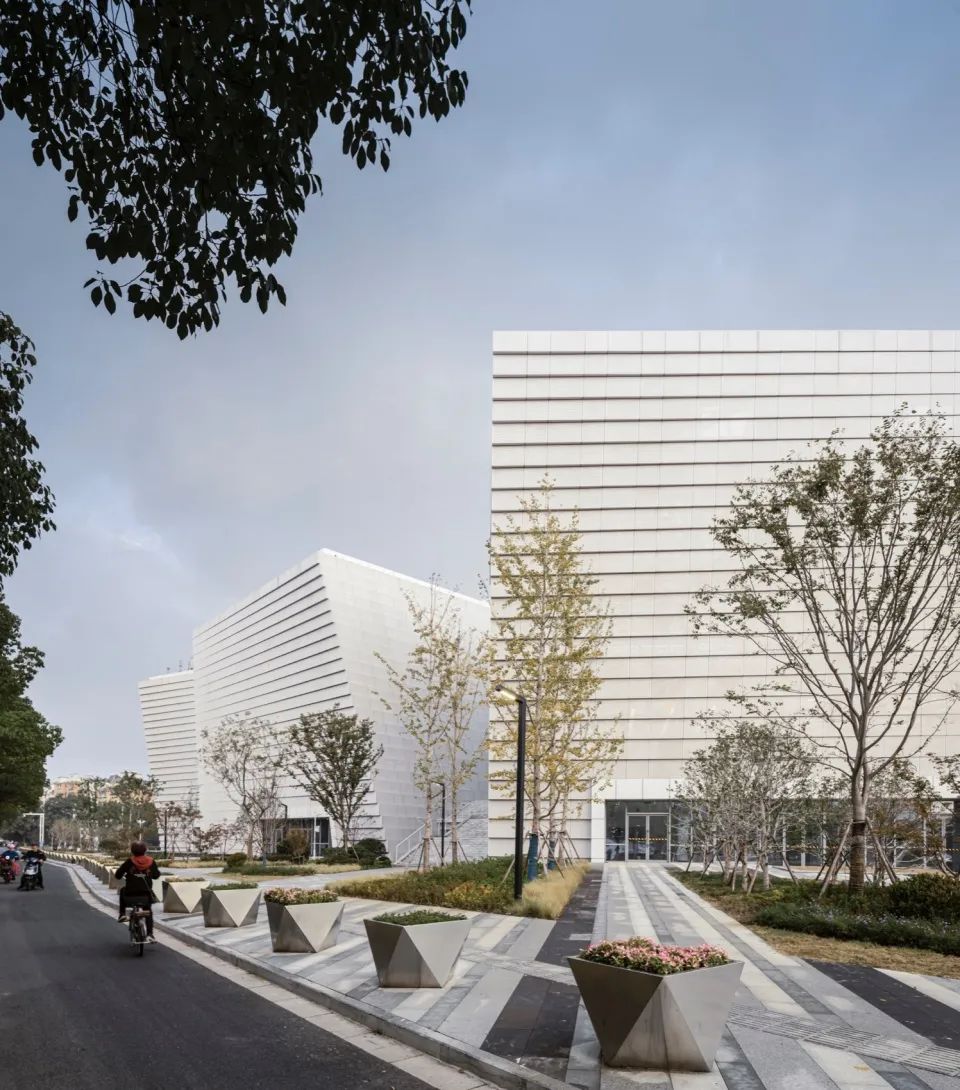

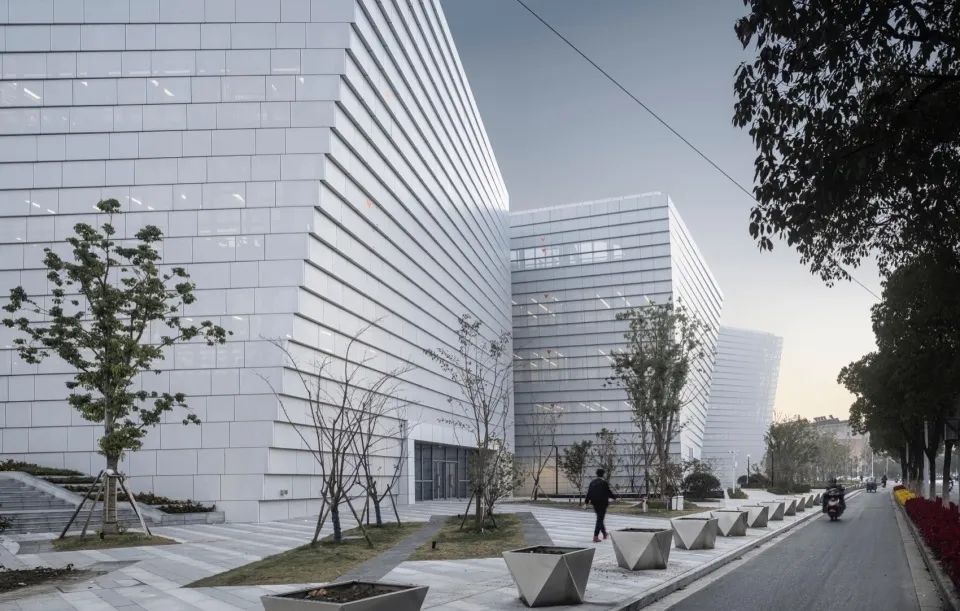

▲光明路视角姚力

▲沿光明路黄昏景姚力

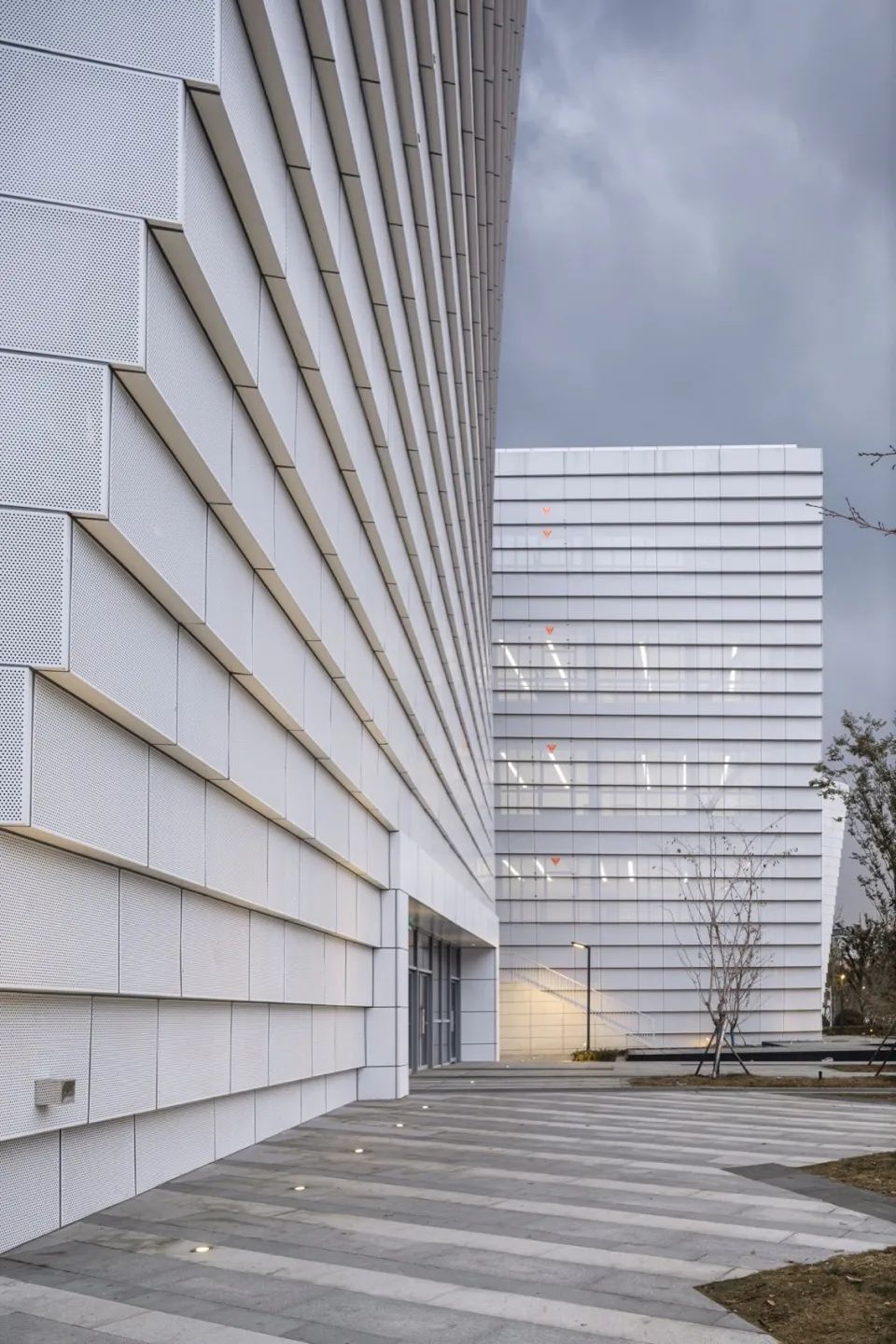

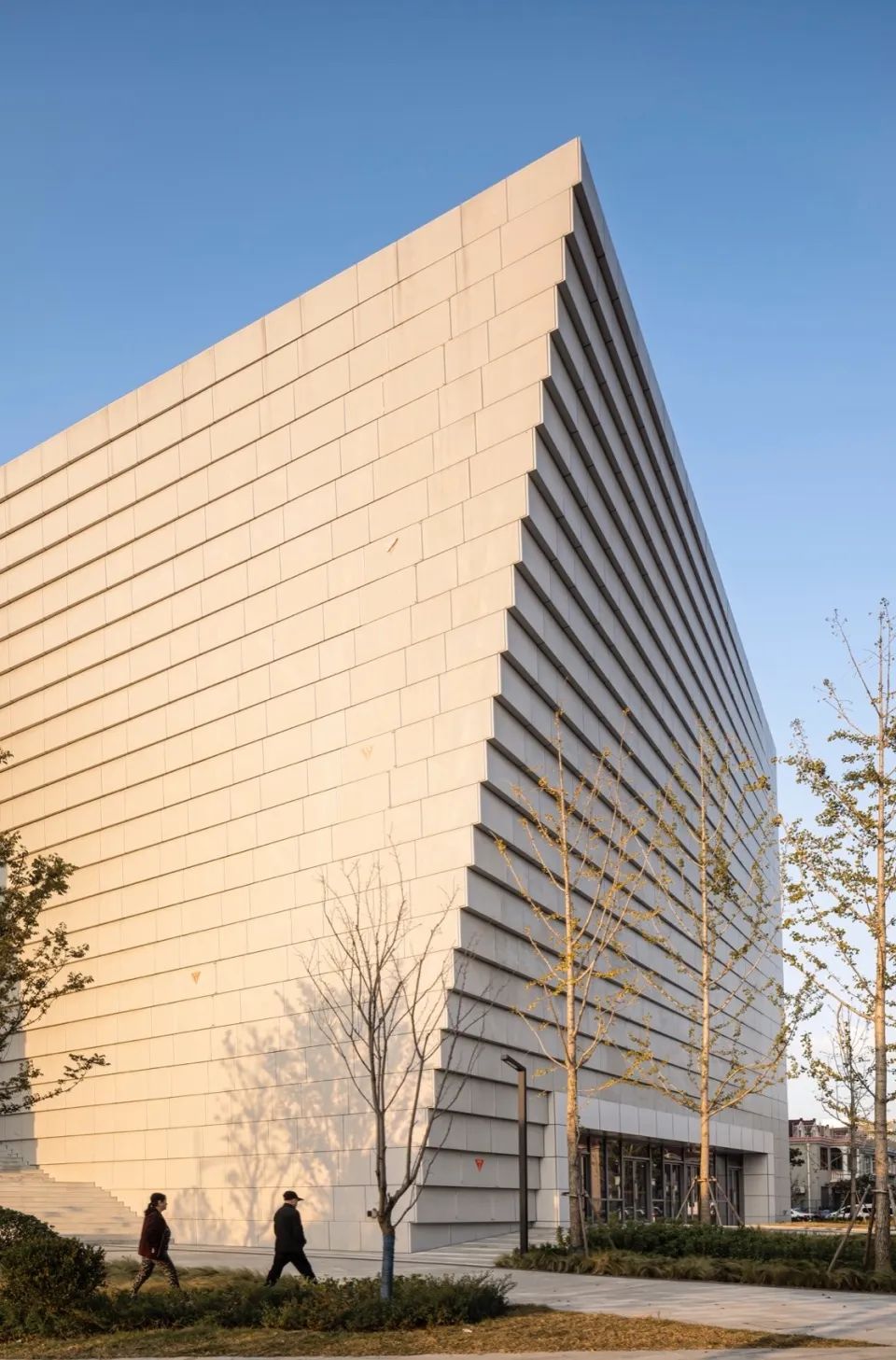

▲幕墙细部姚力

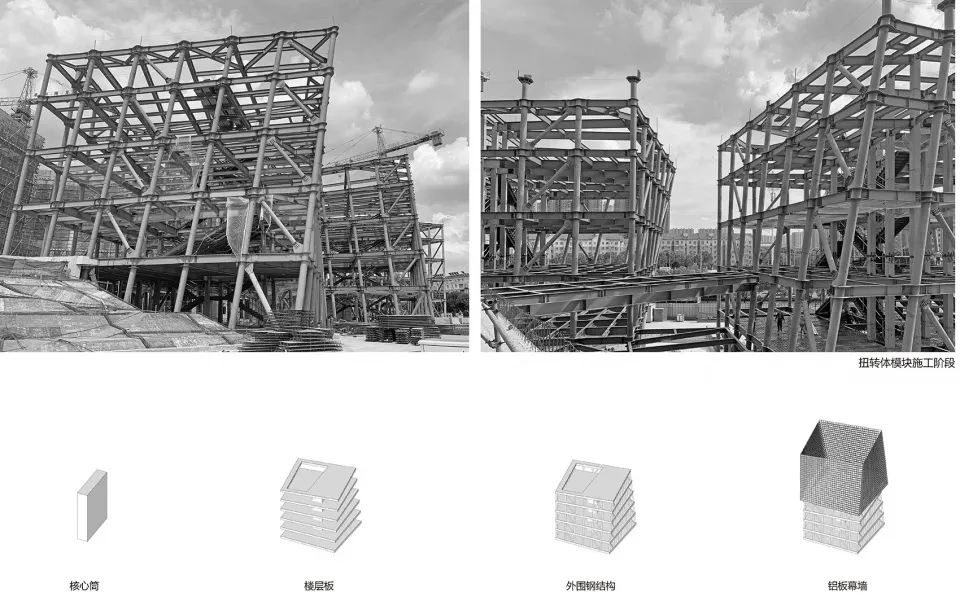

▲扭转体模块施工阶段九城都市建筑设计

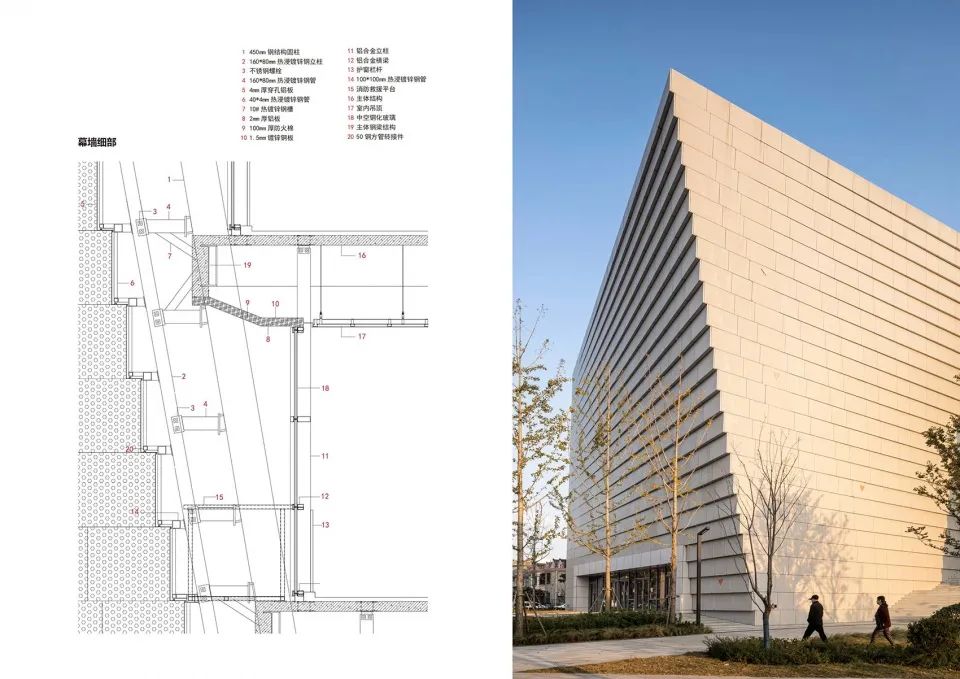

▲扭转体块幕墙节点九城都市建筑设计

花桥艺体馆通过流线设计来平衡功能性与公共性：一是前来参加馆内活动的市民经由首层电梯快速到达各目标楼层；二是普通市民可从入口广场和街道经由景观大台阶从多个方向进入峰谷客厅，他们可以自由地选择在此停留或穿越，在他们漫步的过程中可以感受到各场馆的活动氛围。因为这个公共性的设计，正式开馆前期已有市民陆陆续续进入峰谷客厅，孩子们更是沿着台阶坡道爬上爬下窥视游泳馆和篮球场的室内空间。

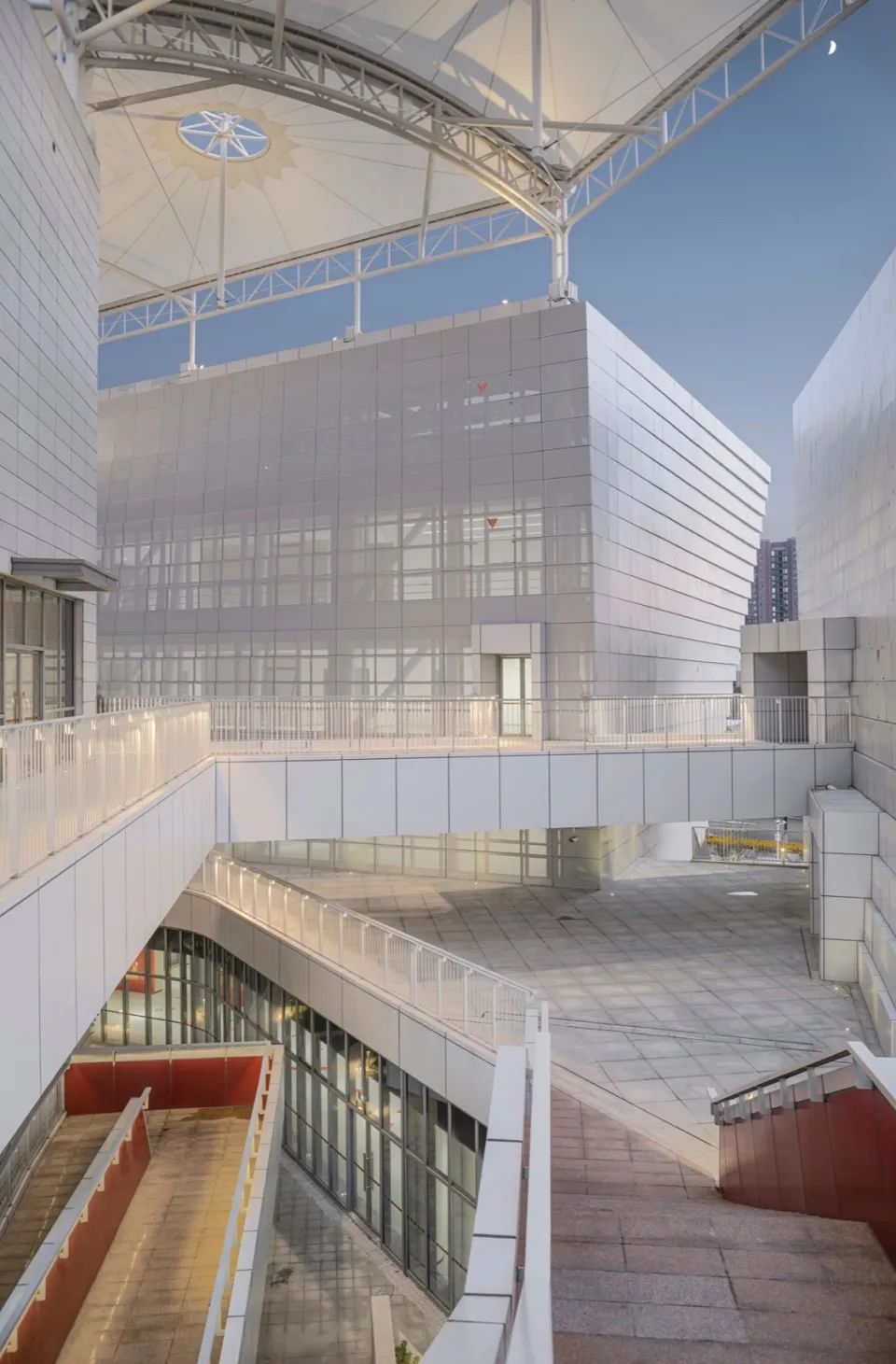

▲“峰谷”客厅姚力

登录/注册后可看大图

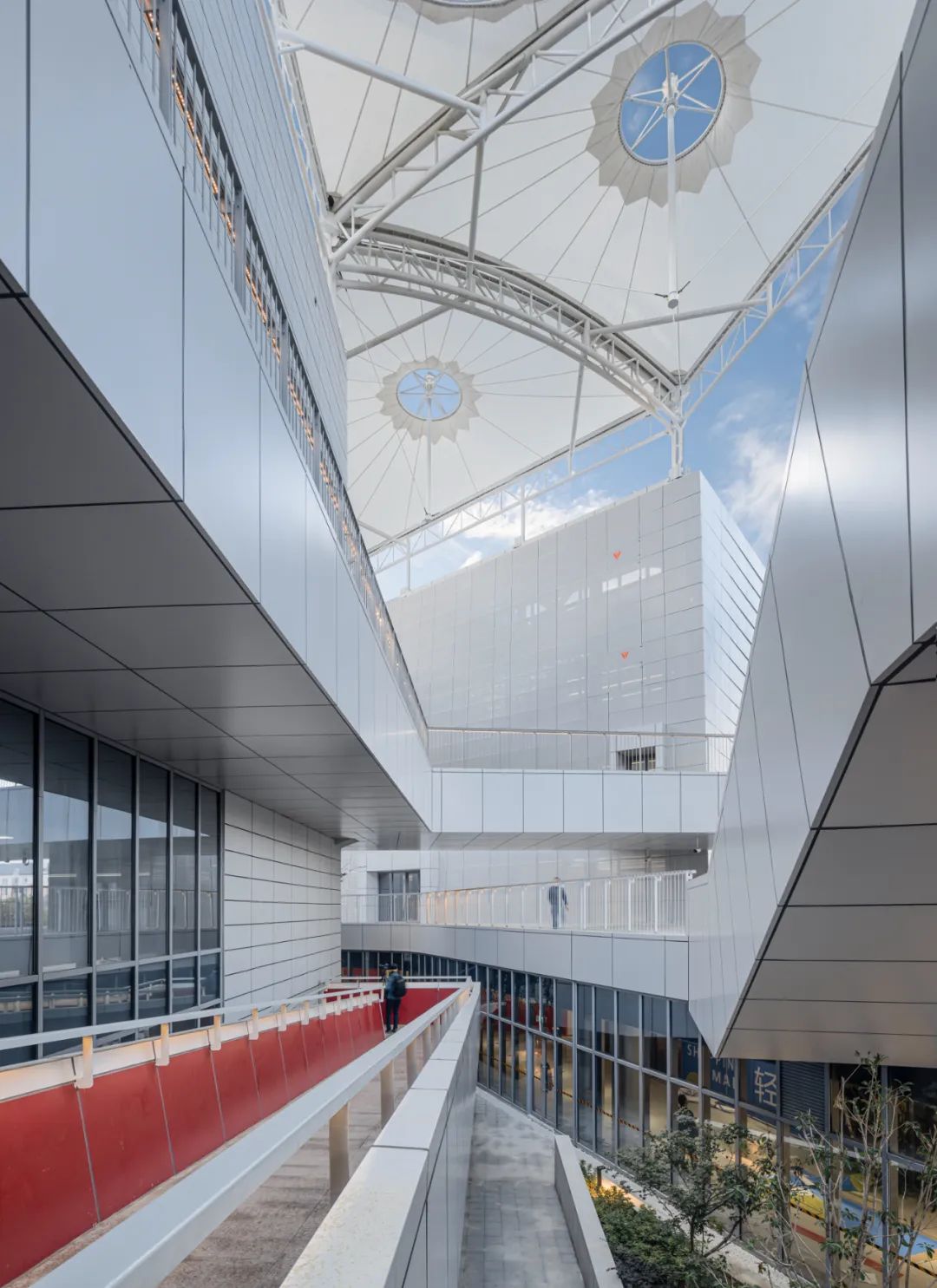

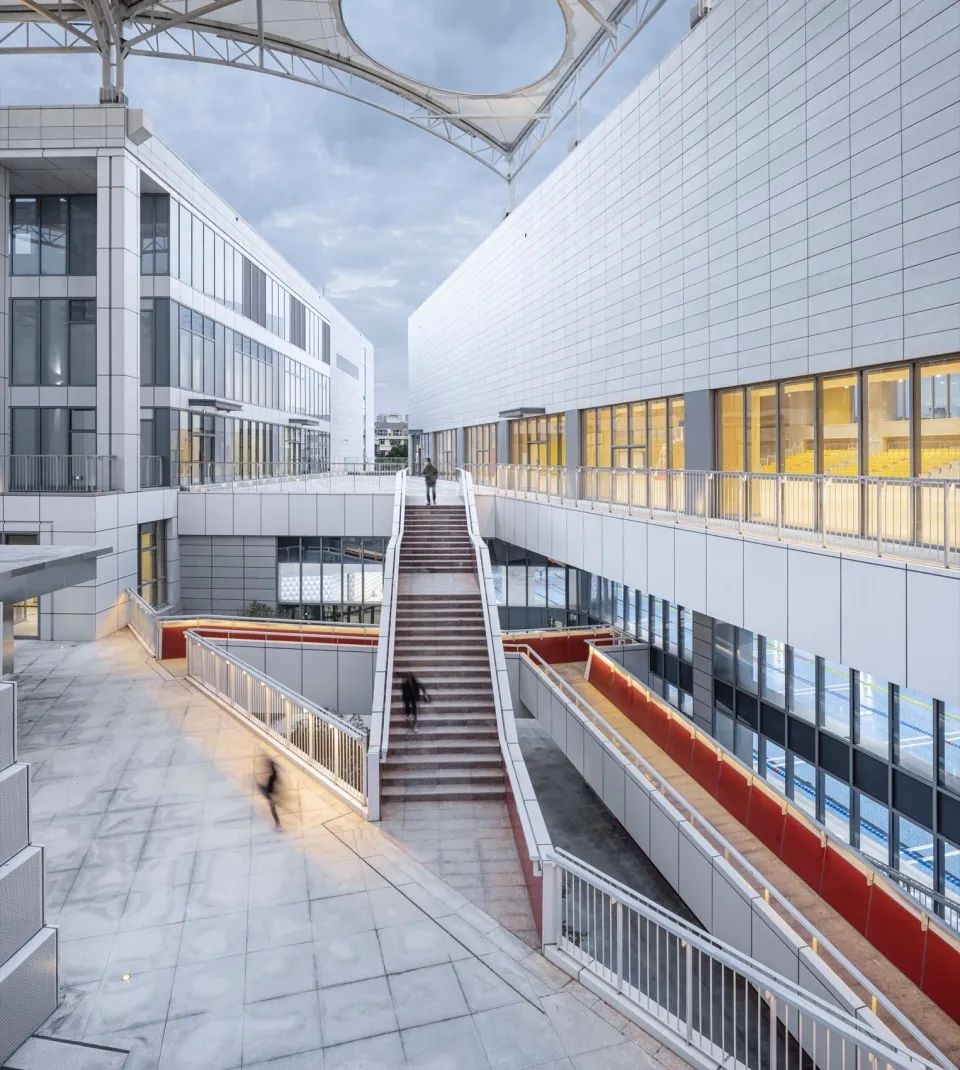

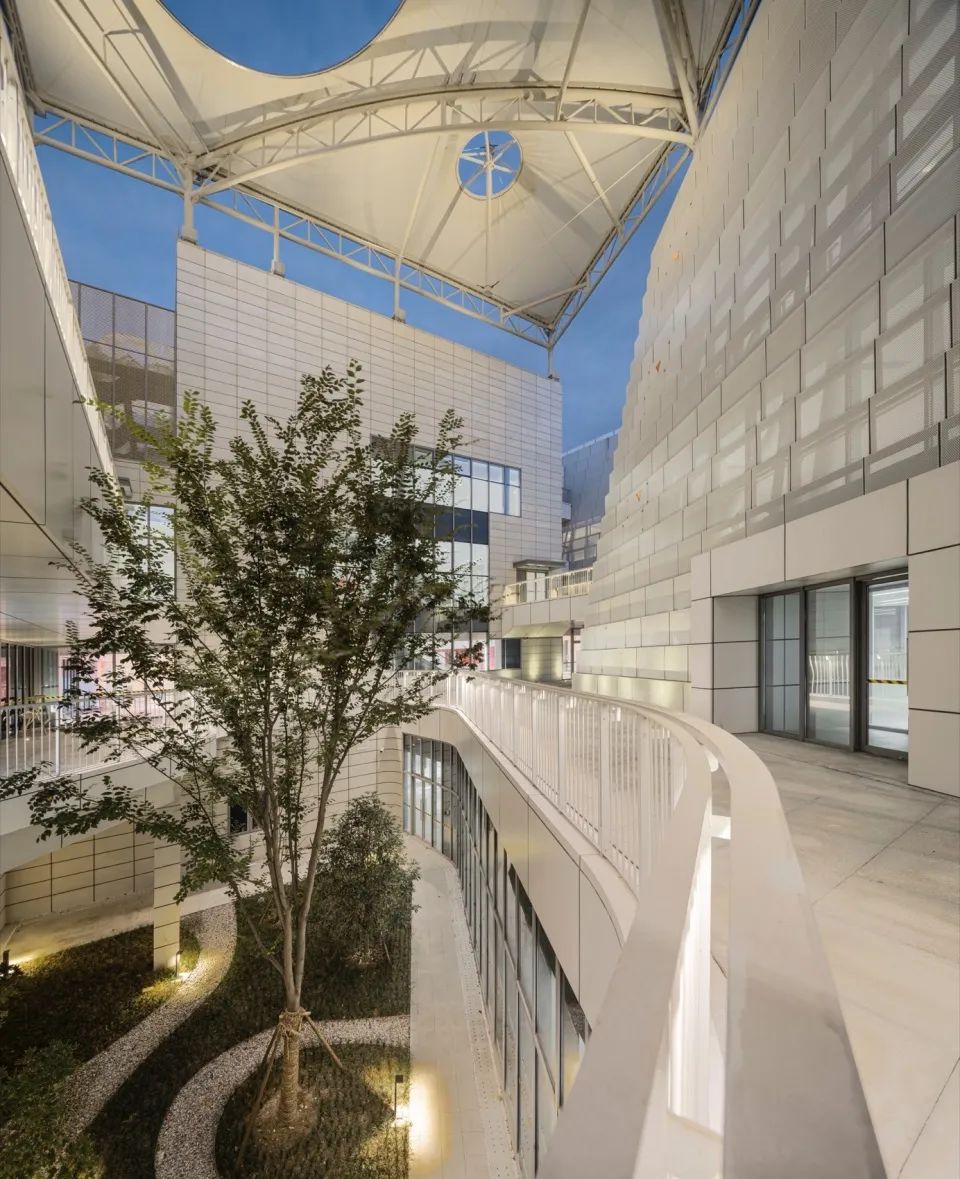

▲“峰谷”游廊姚力

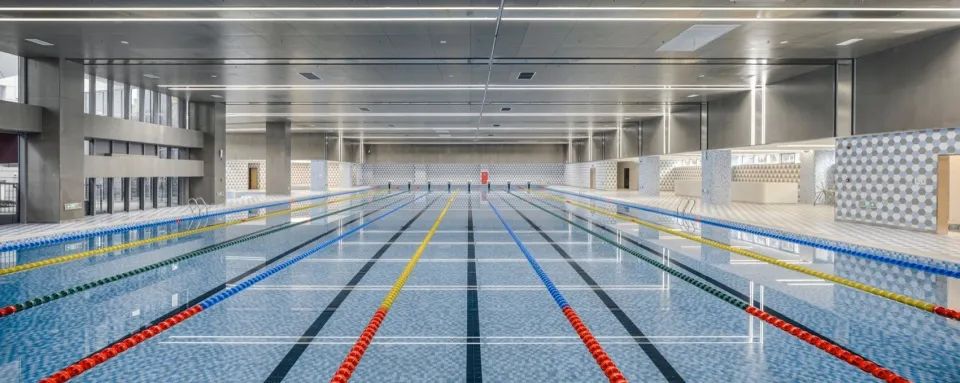

▲50米标准泳池姚力

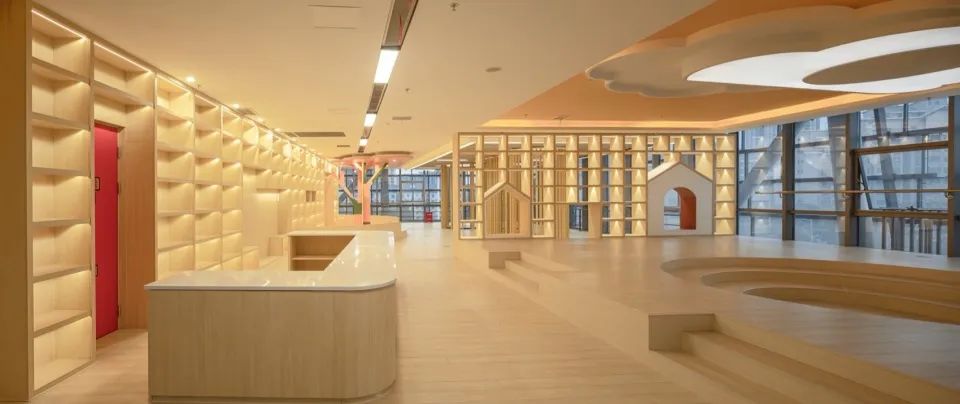

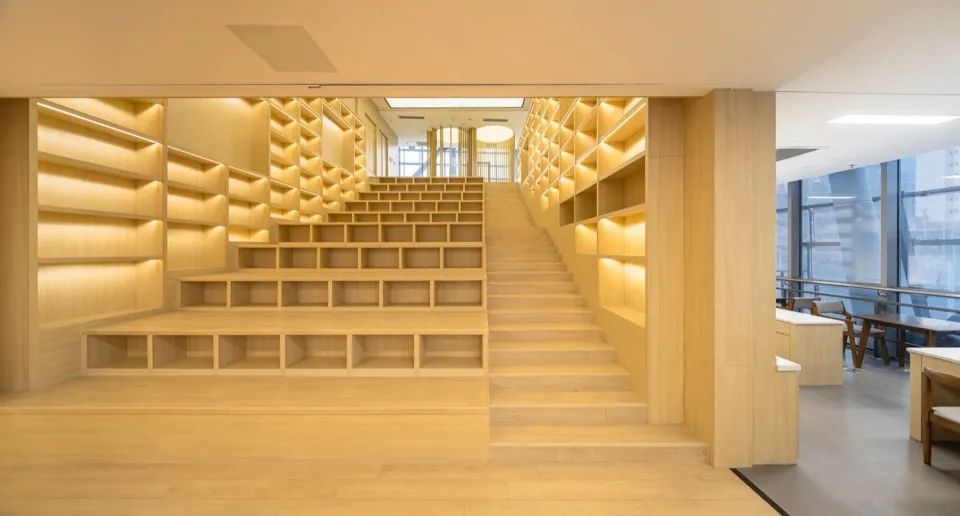

▲书吧姚力

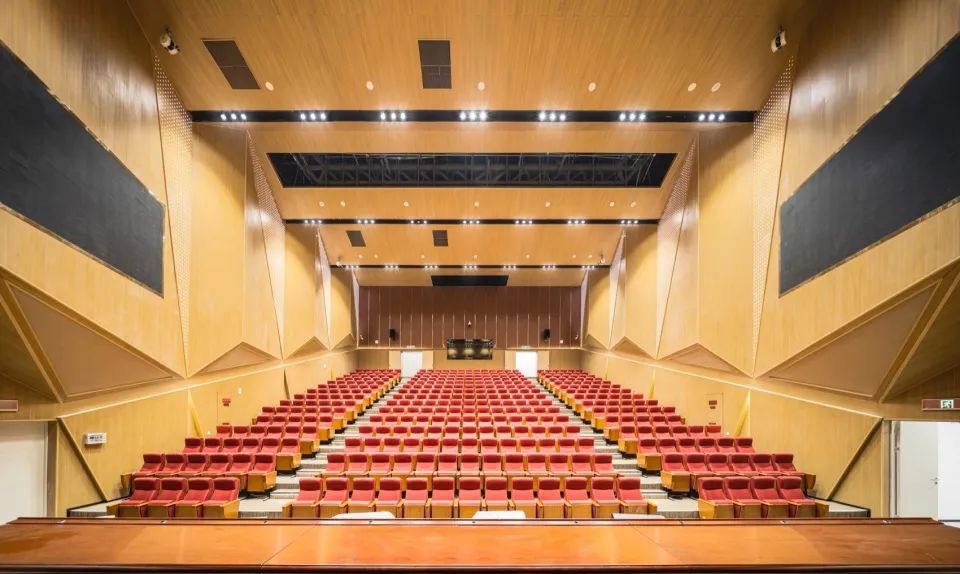

▲剧场姚力

项目图纸

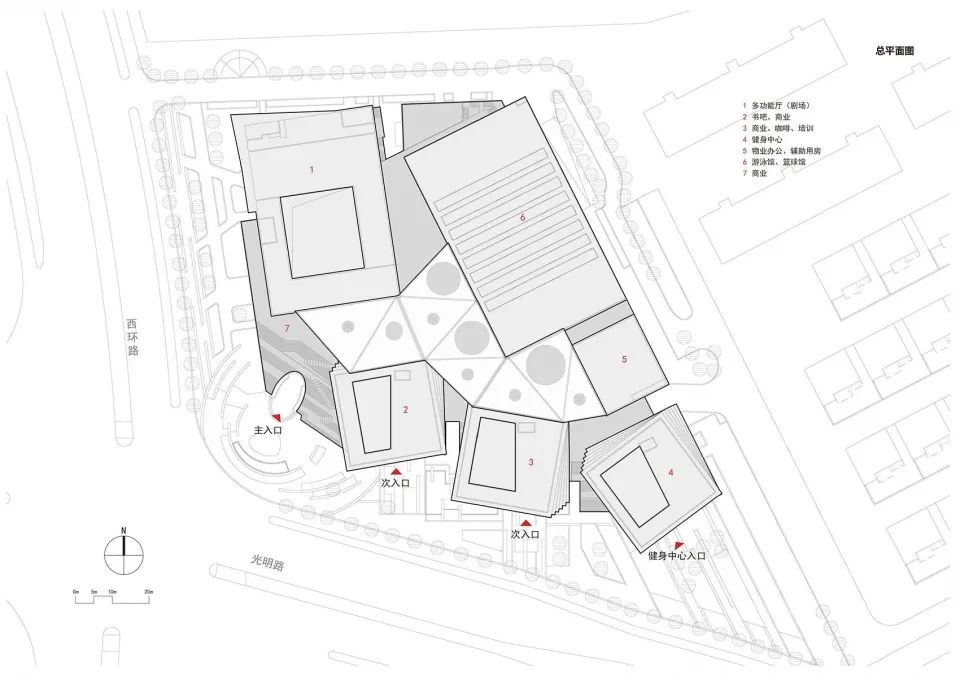

▲总平面九城都市建筑设计

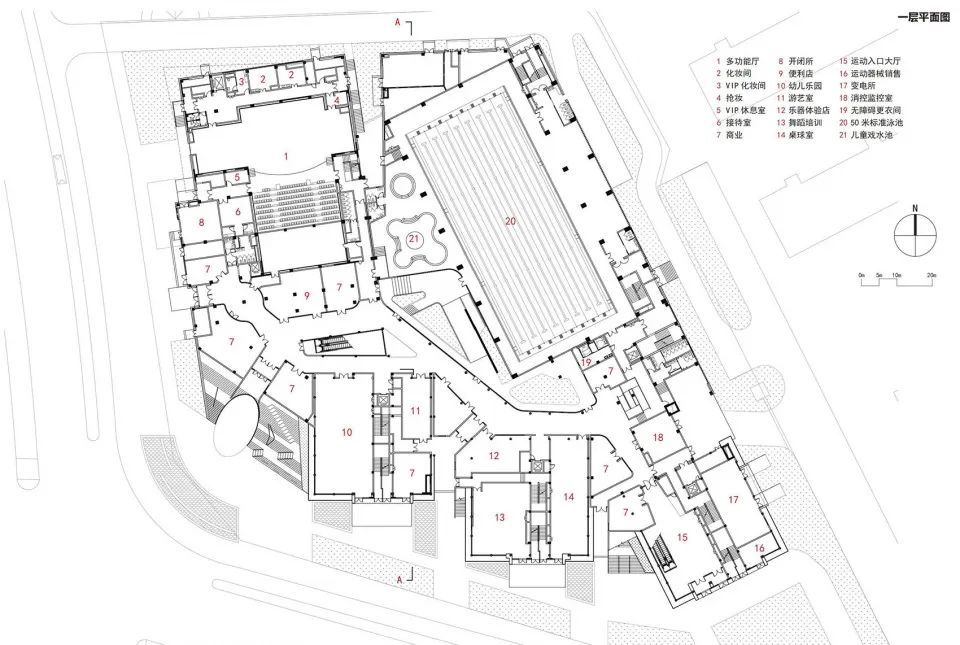

▲一层平面九城都市建筑设计

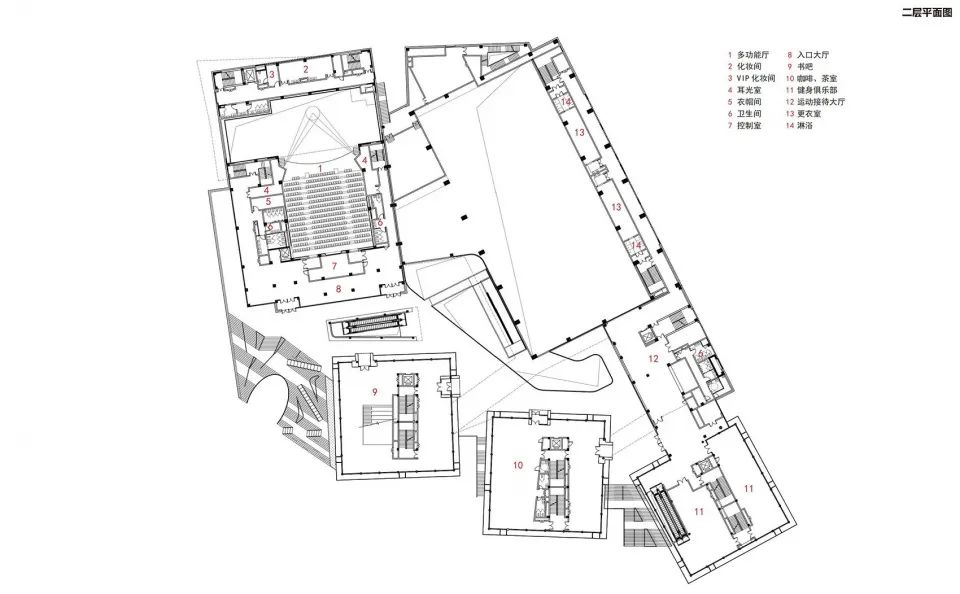

▲二层平面九城都市建筑设计

▲三层平面九城都市建筑设计

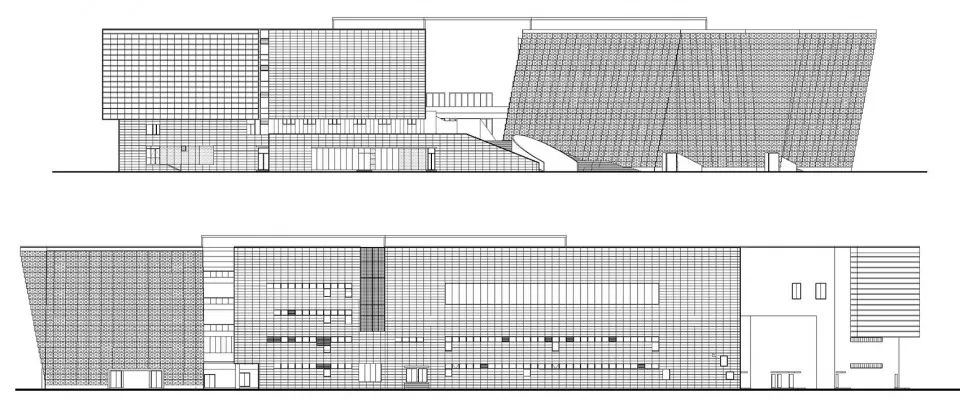

▲立面图九城都市建筑设计
