清华大学建筑馆机动教室改造 / 行之建筑

DONG 建筑影像

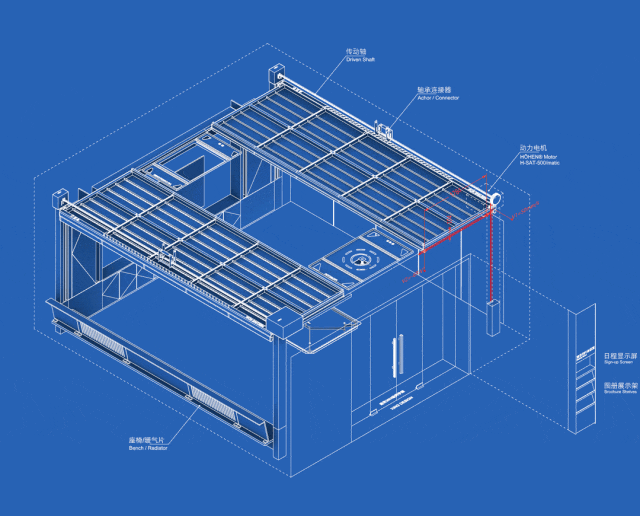

轴测图

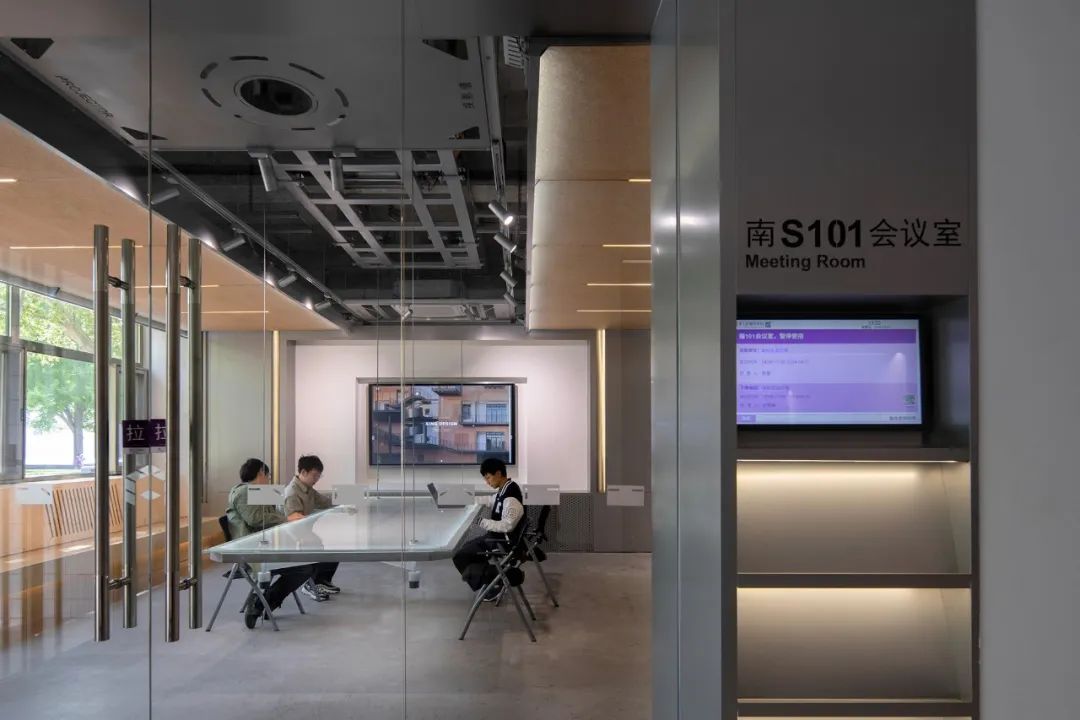

清华大学建筑馆机动教室改造，由2003级校友捐赠，XINGDESIGN行之建筑设计事务所作为校友代表进行设计。

DONG 建筑影像

DONG 建筑影像

建筑学院系馆作为教学和设计研究的载体，是设计想法、工艺和技术的试验场。作为试验中的一个，机动教室尝试软件操控机械，赋予空间多功能状态，用于教学、展览、会议和评图等。

初期机械臂抓取与展开构想

DONG 建筑影像

DONG 建筑影像

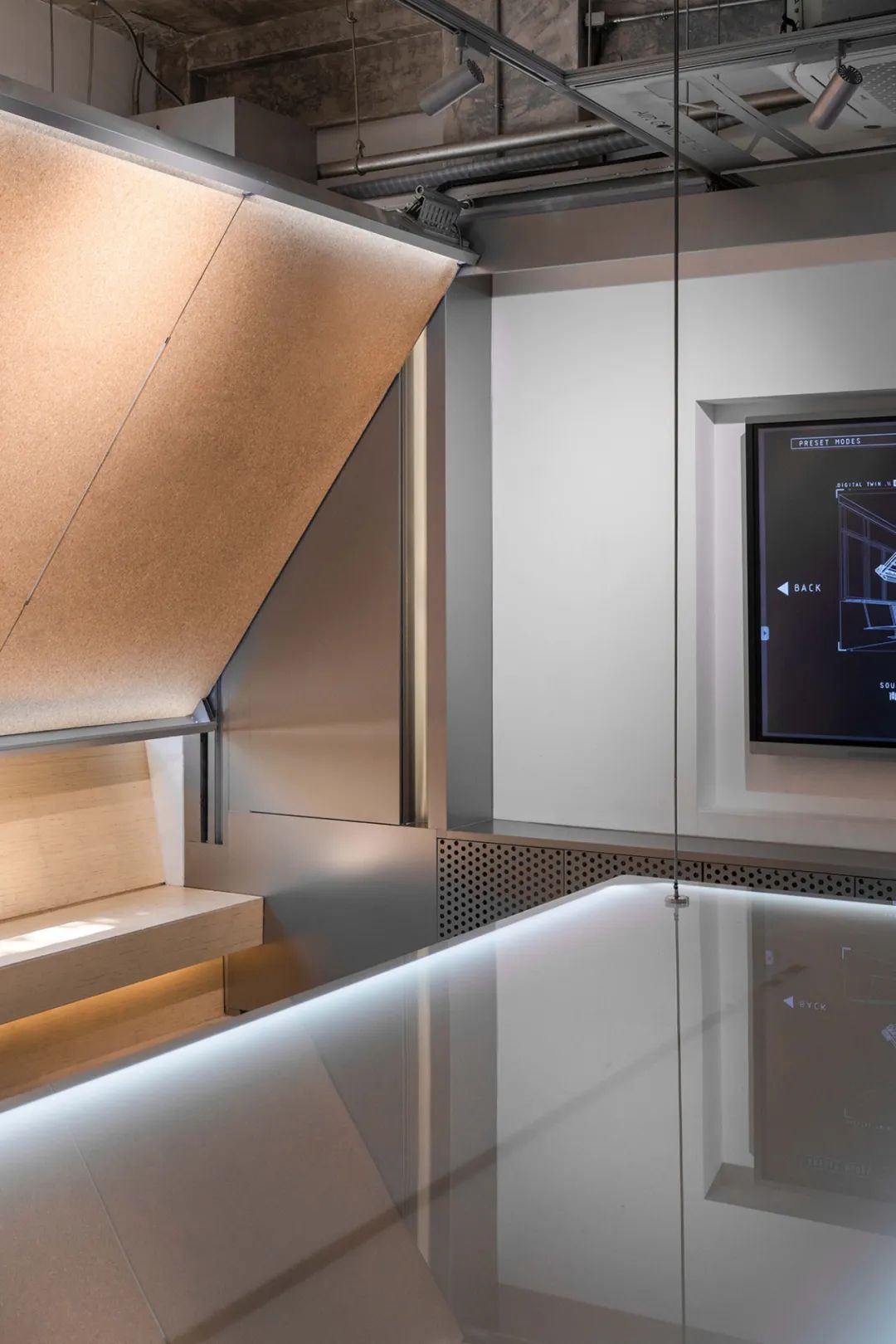

评图板、会议桌集成在天花中。两侧天花板可以旋转升降，到顶时灯光自动开启作为天花灯具，降为竖直则作为评图展板。中间桌子可以升降悬停在不同高度。桌面由半透明毛玻璃制作，背后衬光可以拓图。三组机械搭配组合，适应不同使用场景。

模式变化过程

DONG 建筑影像

DONG 建筑影像

DONG 建筑影像

这套系统能在app界面进行操作，可以直接选择切换模式，也可以分别控制板和桌子的升降位置。

操作界面

DONG 建筑影像

如果只是为了评图、教学开会，用轻型家具和带滚轮的图板架就行了，何必这么费劲？的确如此。

DONG 建筑影像

DONG 建筑影像

和其他设计相比，建筑设计是不允许失败的（倒不是说没有差的房子，而是指技术上是可靠的）。建筑没有“研发试造，实验迭代”的说法，每一次建成都要尽量万无一失。正因如此，我们更倾向用更简易的技术解决眼前的问题，建筑中集成的是代际相对滞后的技术果实。

细节图

DONG 建筑影像

DONG 建筑影像

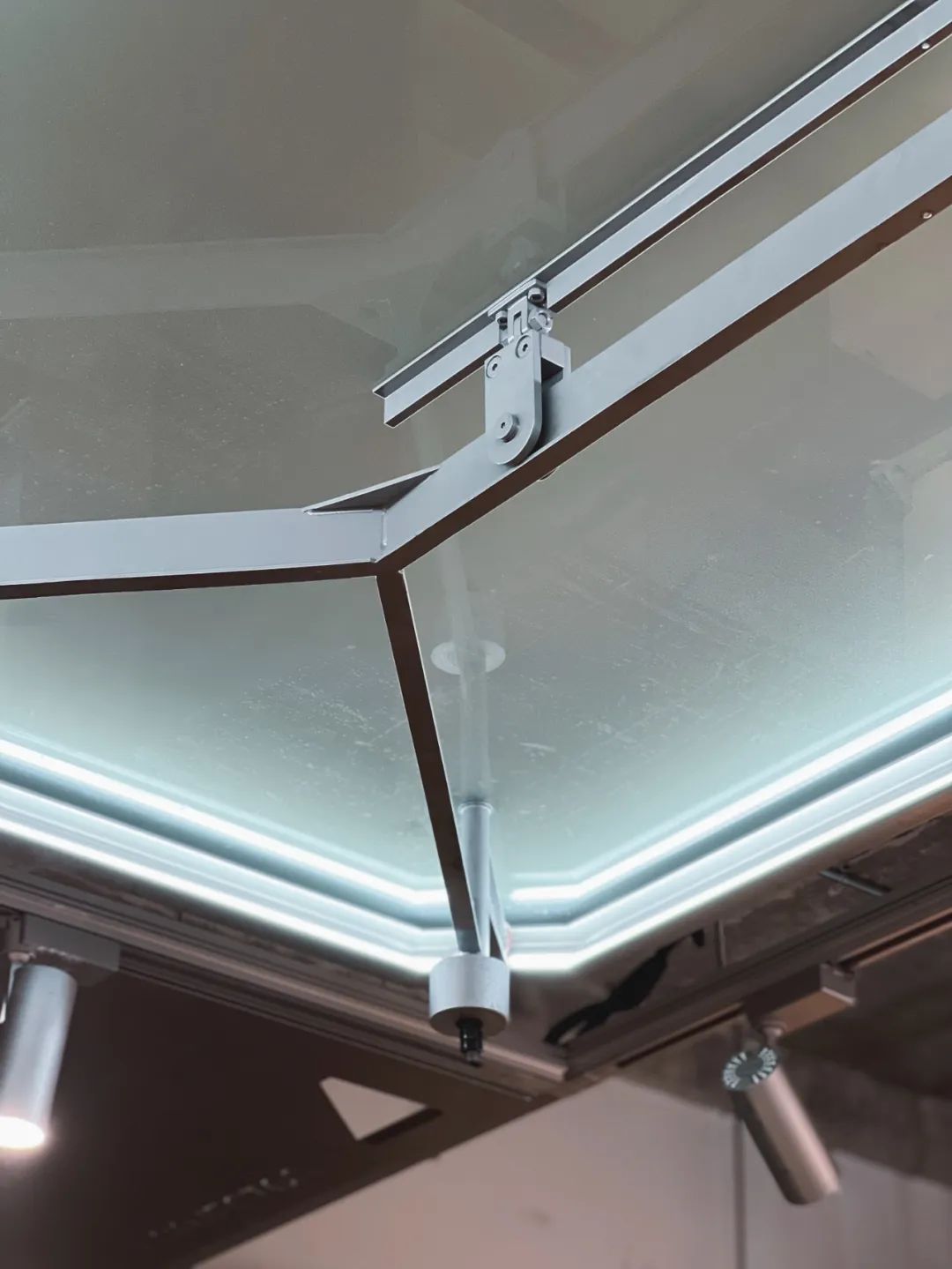

线性灯细部 行之建筑

桌子细部 行之建筑

试验对设计和教学非常重要。不论哪种技术，只有将其打磨得足够可靠，更低成本，更方便，才能真正广泛应用，从而塑造新的空间模式。就像电梯之于超高层一样。但在此之前，就保持开放和试验——这也是我们捐赠所寄托的祝愿。

这个机动空间本身而言，其实需要继续改进。初期我们设想机械臂与桌腿铰链联动，做到家具的抓取、放下与自动展开，但未能实现。目前的拉索模式，桌子会有轻微摇晃，需要改进。虽然一般上课可以用，但趴着打瞌睡就别想了。

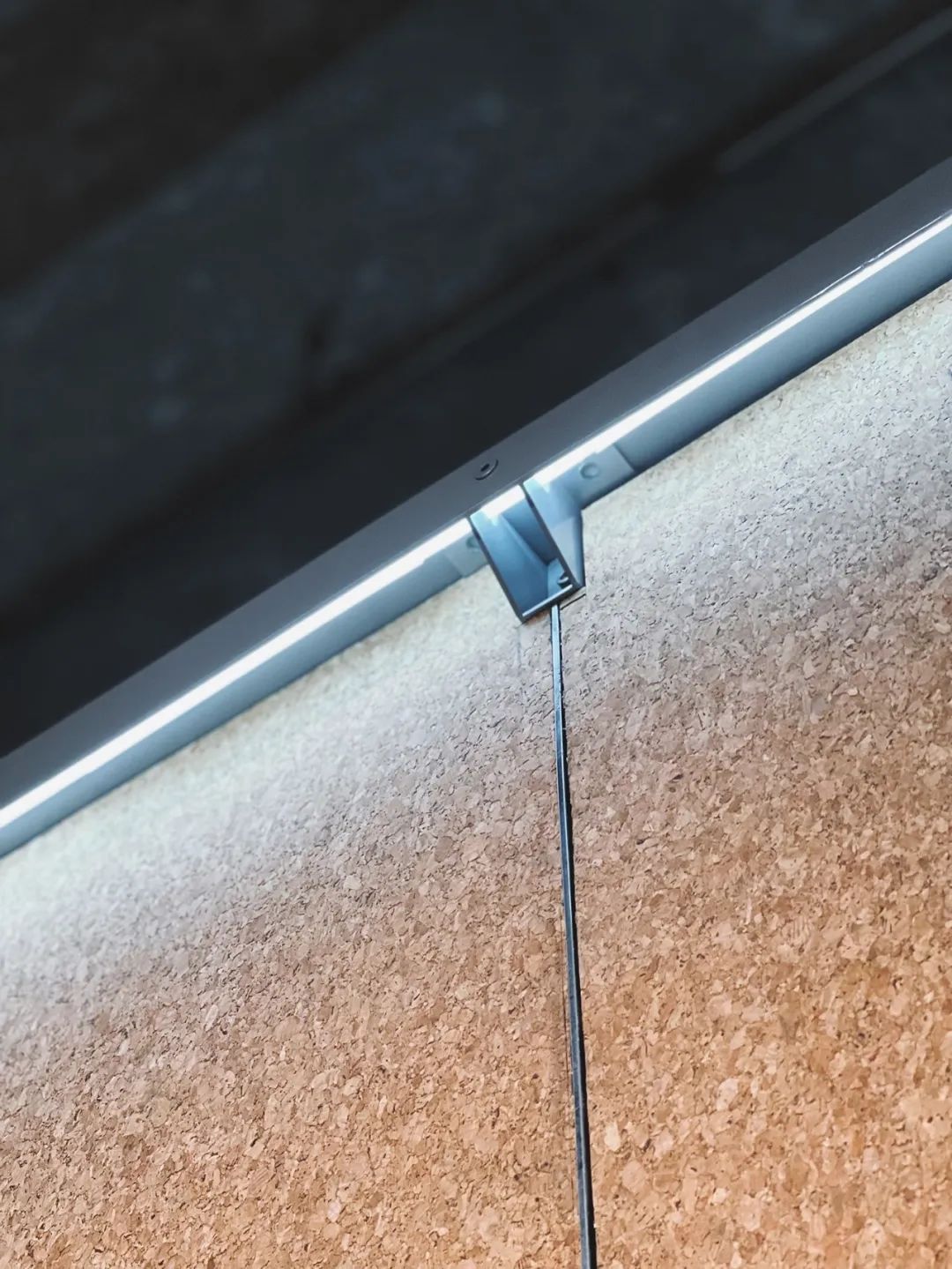

升降图版细部 行之建筑

我们相信，软件驱动的自动化空间、机器人与机械硬件的建筑应用，是未来建筑学可以探索发展的方向之一。

改造前 行之建筑

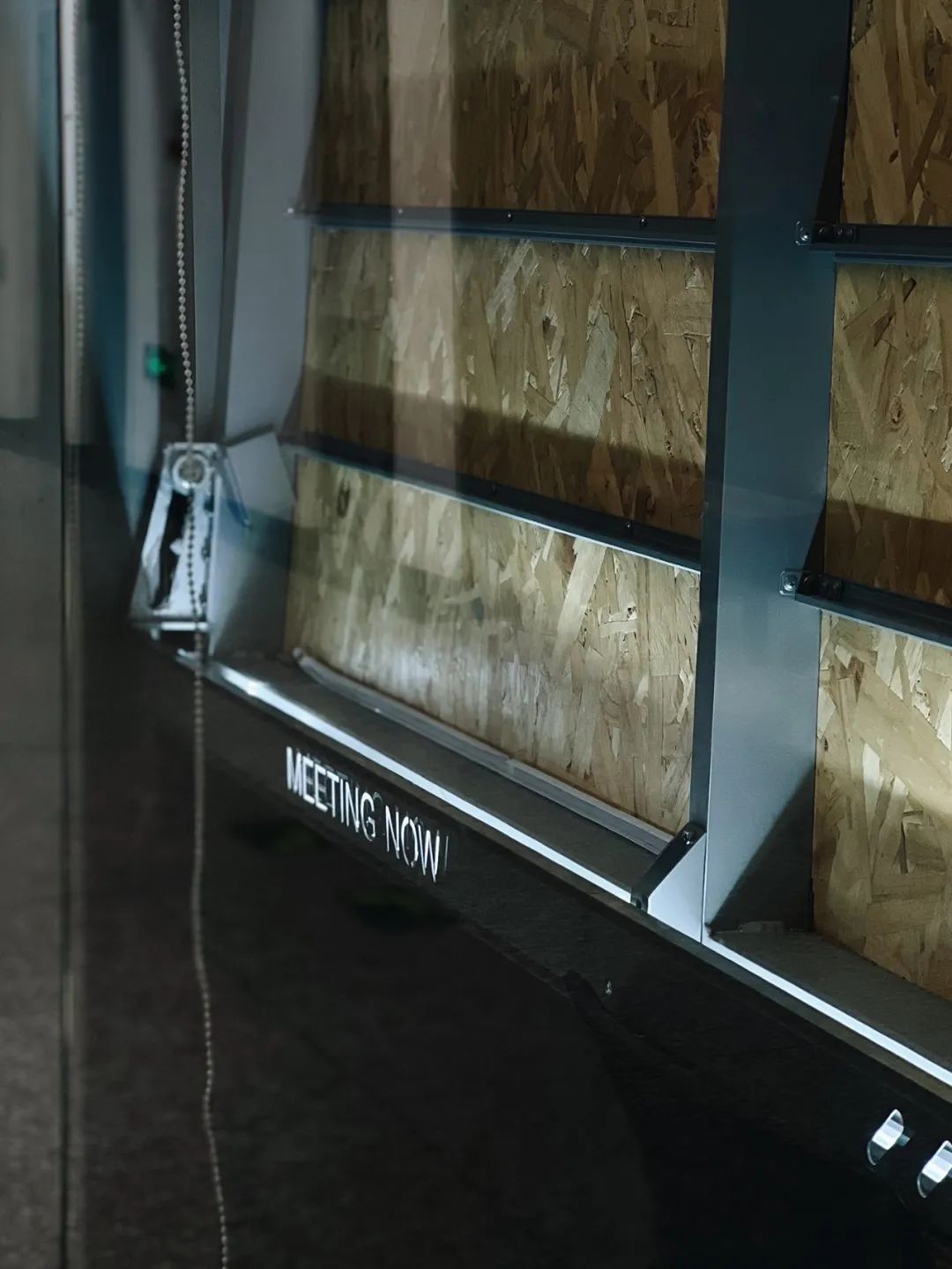

升降图版背面 行之建筑

技术图纸

技术图纸
