南京湾艺术中心位于南京河西新城最南端，长江、夹江、秦淮新河三水交汇处，因其地形特异，被形象地称为“鱼嘴”。它并不是一个简单的商务示范区，而更是一个集合了高尚艺术展览与生活方式的集合体。建筑师希望通过其建筑与景观语言的统一处理，将艺术中心变成该区域的一个艺术集散中心，把西侧的办公人流与东侧的住宅人流吸引过来，成为区域内的一个受人欢迎“新城市客厅”。


© 吴清山

© 吴清山

方案的概念源自于一系列翻转的折墙，由西向东缓缓打开并 90 度扭转；其舒展的部分容纳人的行为，而翻折的空间用作展示与墙体；翻与折的过程，梳理出一系列丰富的空间形态；整个建筑一气呵成，建筑表皮与内部的展示空间成为一体，漫步在其通透的空间中像是流连在环秀山庄著名的湖石假山中；内部的弧面墙体为北侧来的自然光提供了优质的光线载体；建筑形式节制且别致 （共仅四处扭转），但却产生了非常丰富的空间体验。

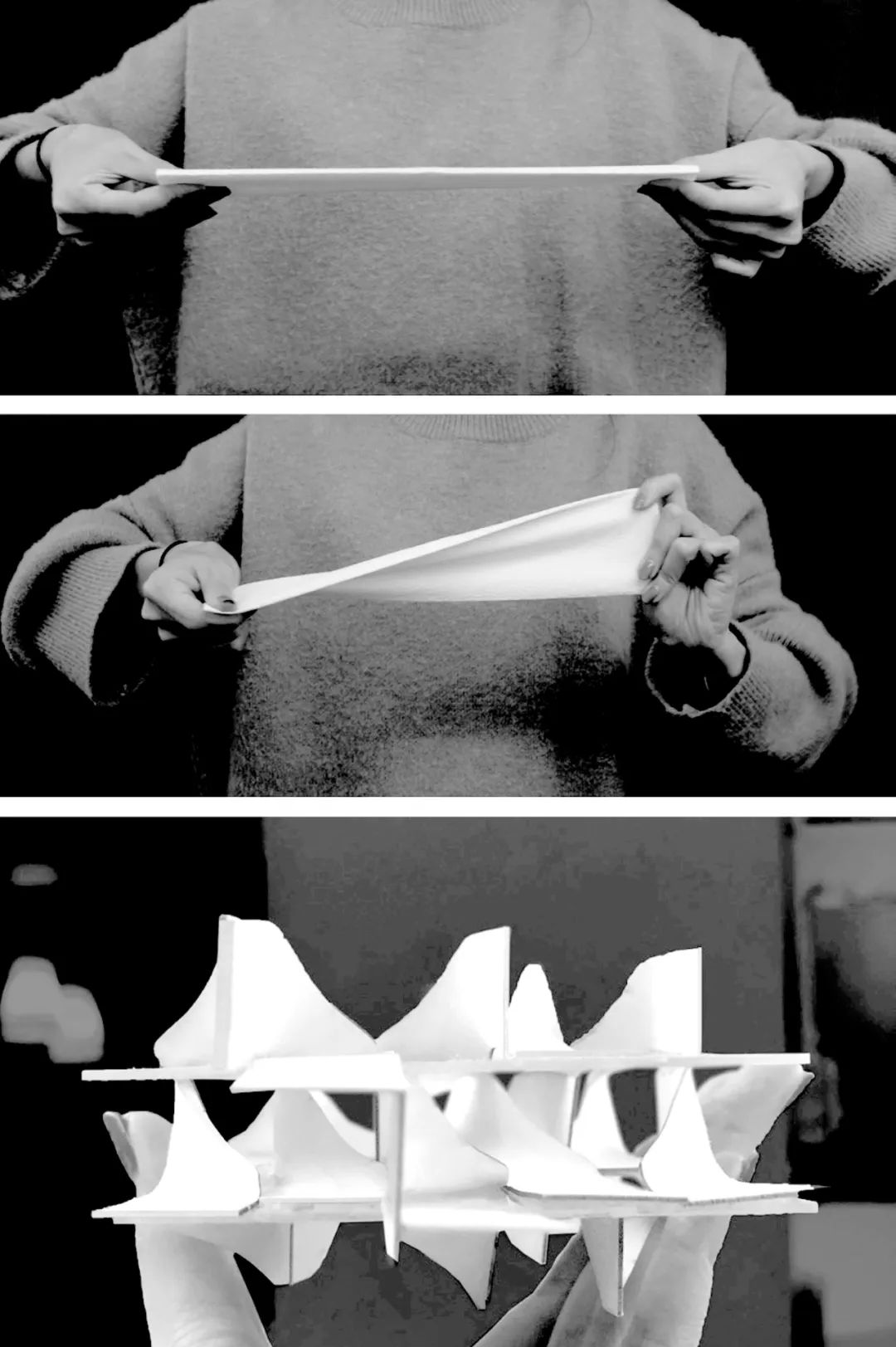

马鞍形曲面生成示意 © Link-Arc

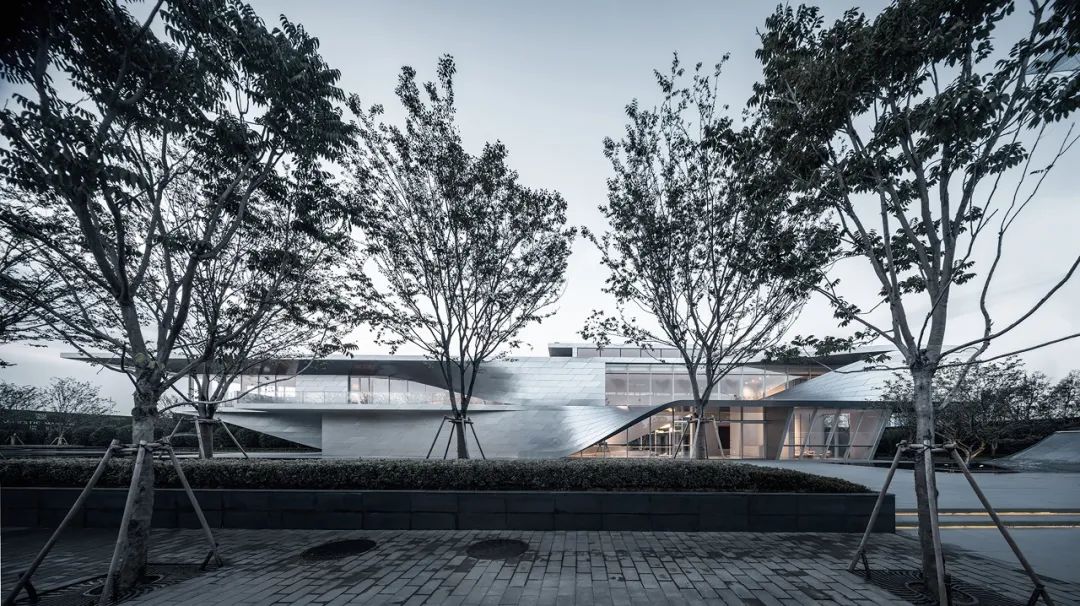

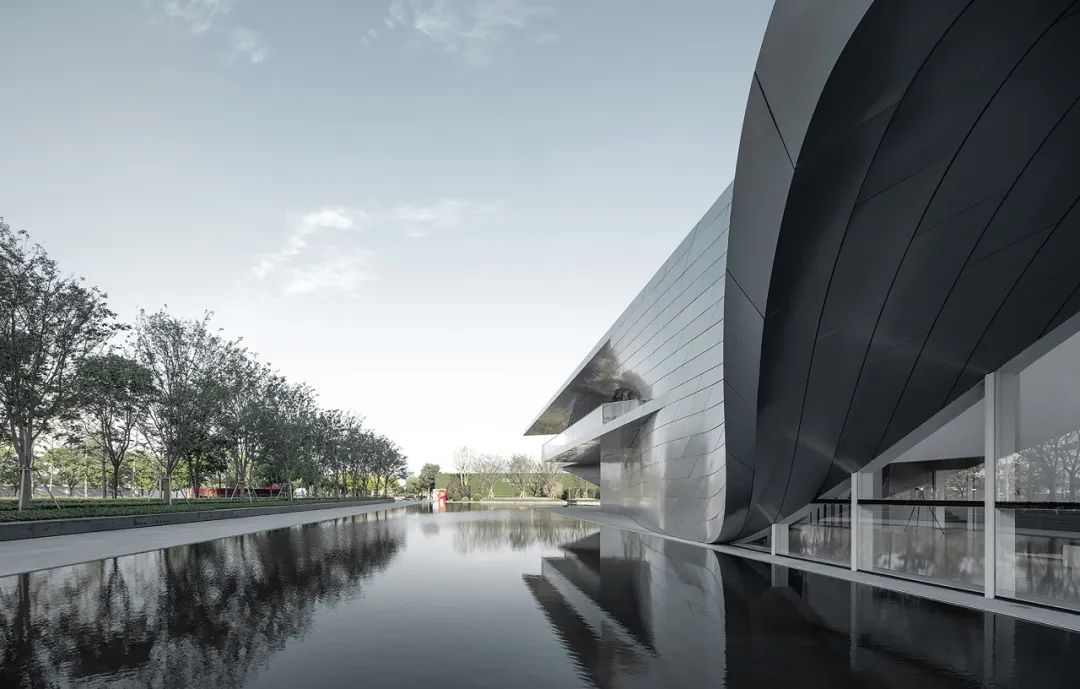

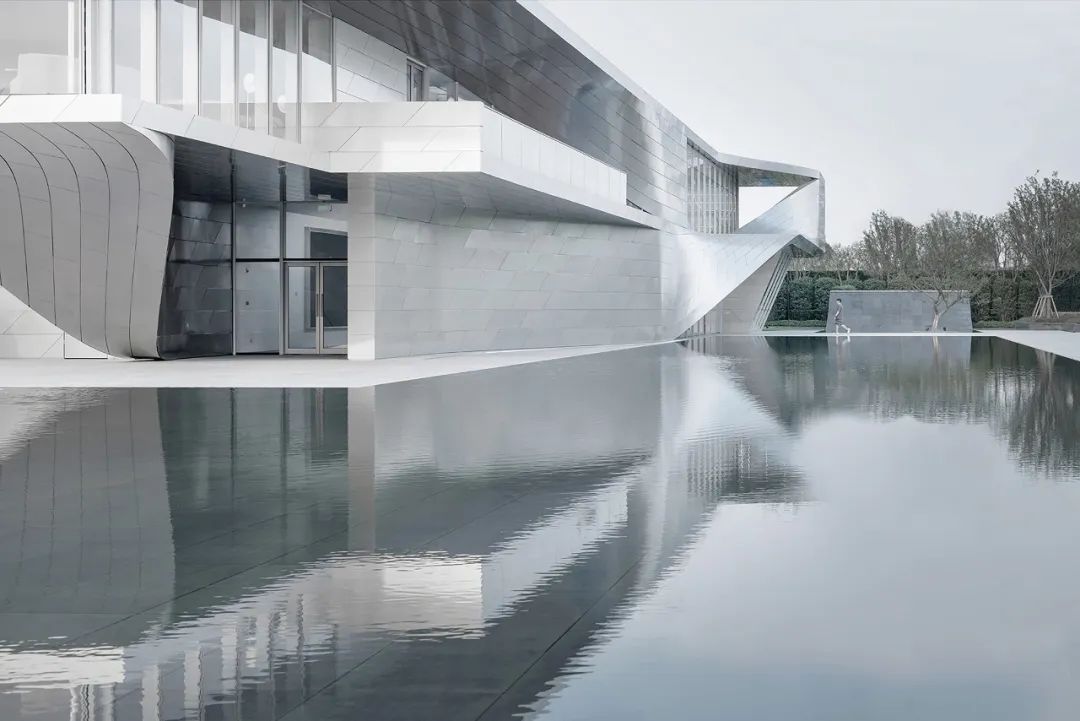

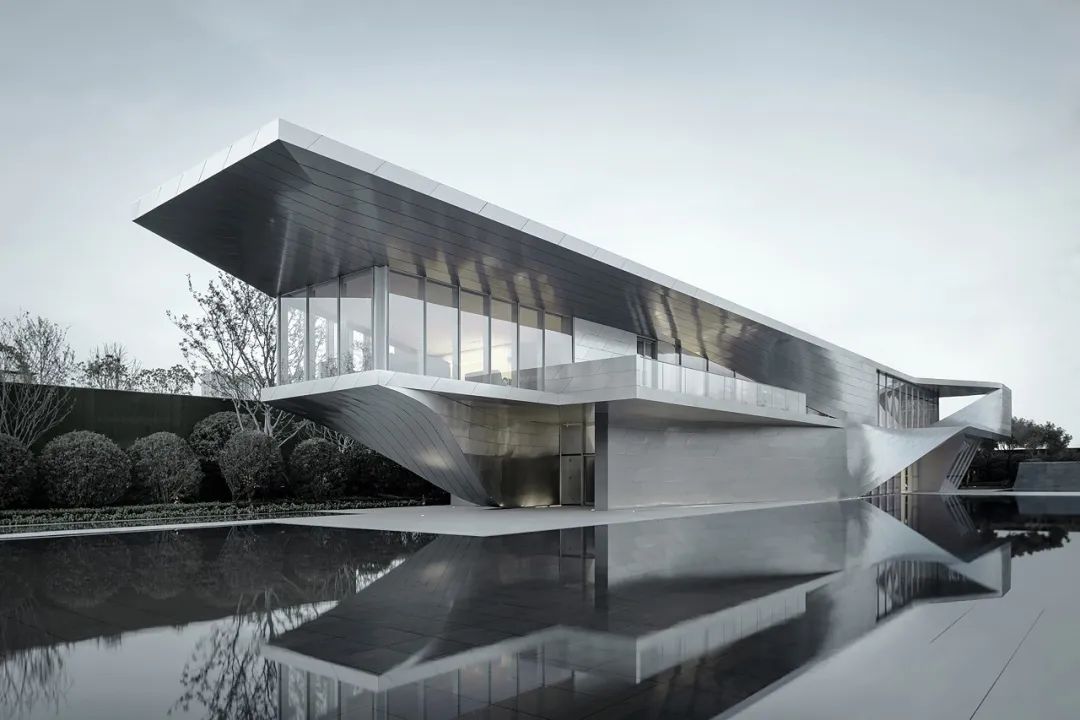

设计通过将建筑从街道向后设置，与高大而密集的城市文脉形成了对比，并最大限度地利用了这一点，在前面创建一个宽敞的倒影池。在创造宁静环境的同时，增加建筑体验的丰富度。在项目背后，郁郁葱葱的植物景观创造了一个从城市生活的喧嚣中喘息的机会。


© 吴清山

© 吴清山

© 吴清山

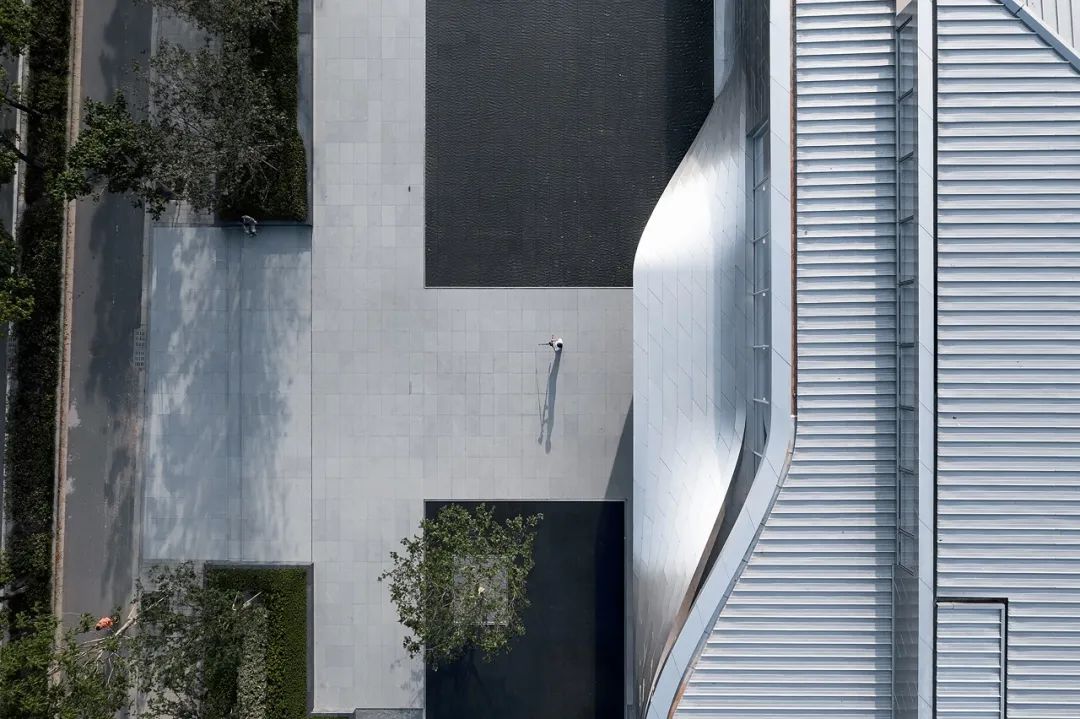

景观庭院位于艺术中心北侧，景物一体的“枯山水”景观将为访客带来有品质的空间享受；游客可以通过位于艺术中心内的中心楼梯来到位于二楼的书房；然后，向东穿过一条洒满阳光的廊桥来到整个建筑最东侧的“船头”部位，眼前徐徐展开的是秦淮河对岸的城市风景。


© 吴清山

© 吴清山

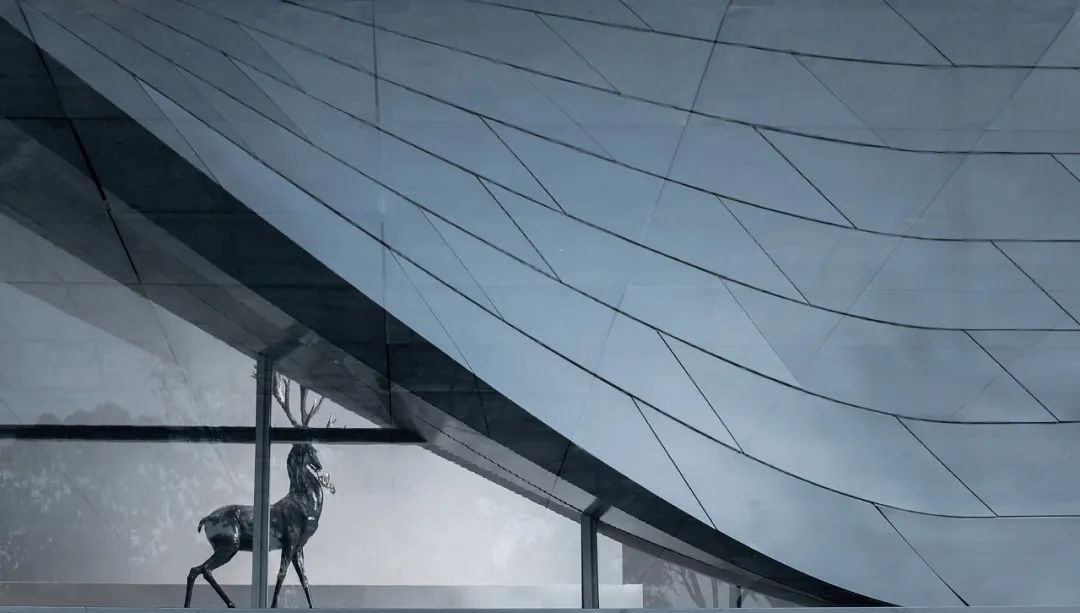

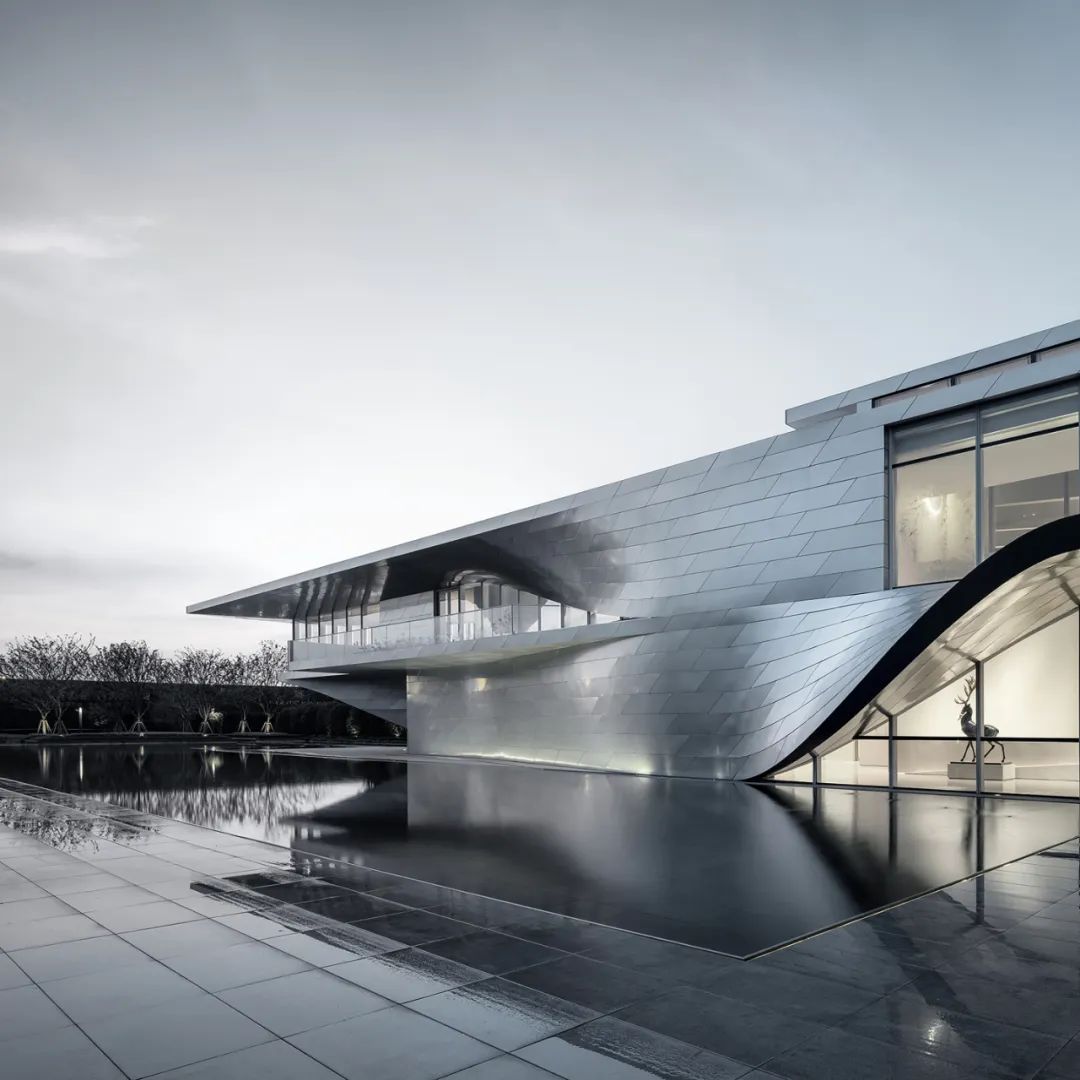

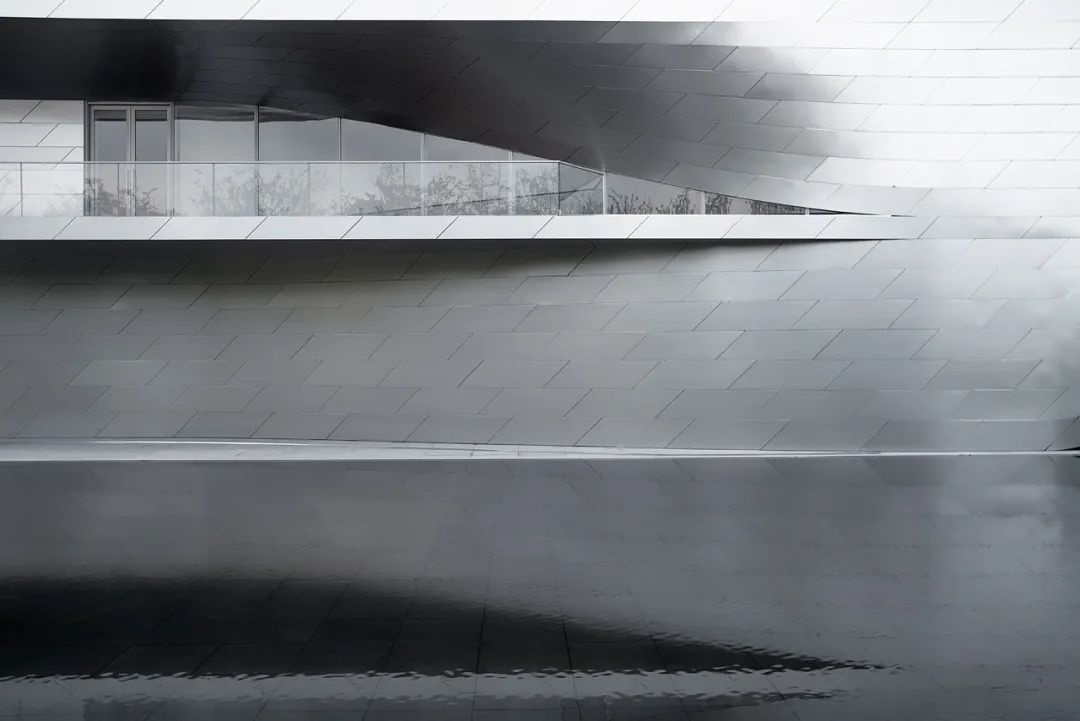

建筑外部表皮采用 3mm 厚不锈钢板，曲线与金属，为周边城市社区带来未来感。内部表面采用雅致的灰色质感涂料与浅色原木，体现“由外而内”的流动空间气韵，延续了建筑的材料策略。形式、空间与光线，提升室内的感受维度与概念体验。


© 吴清山

© 吴清山

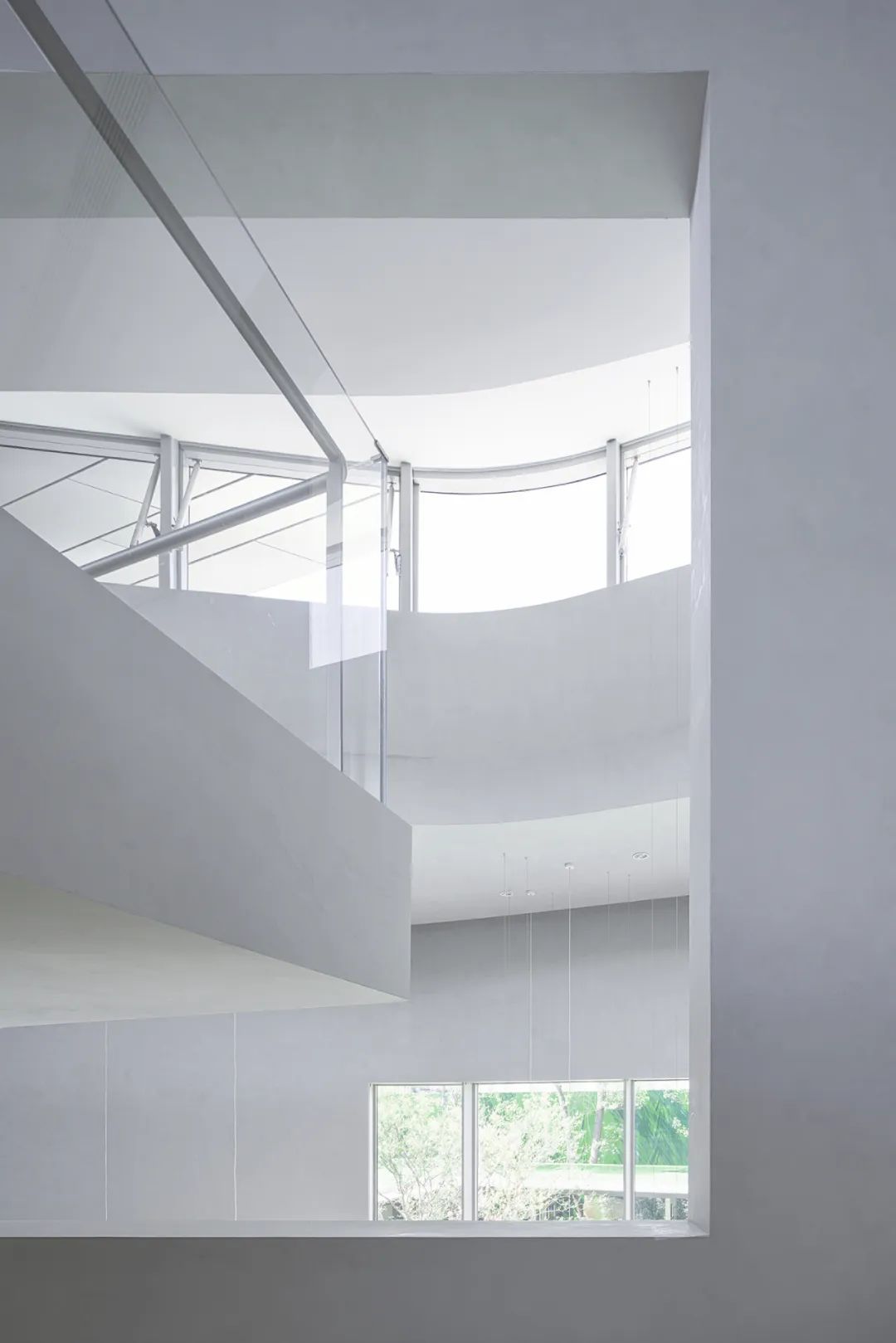

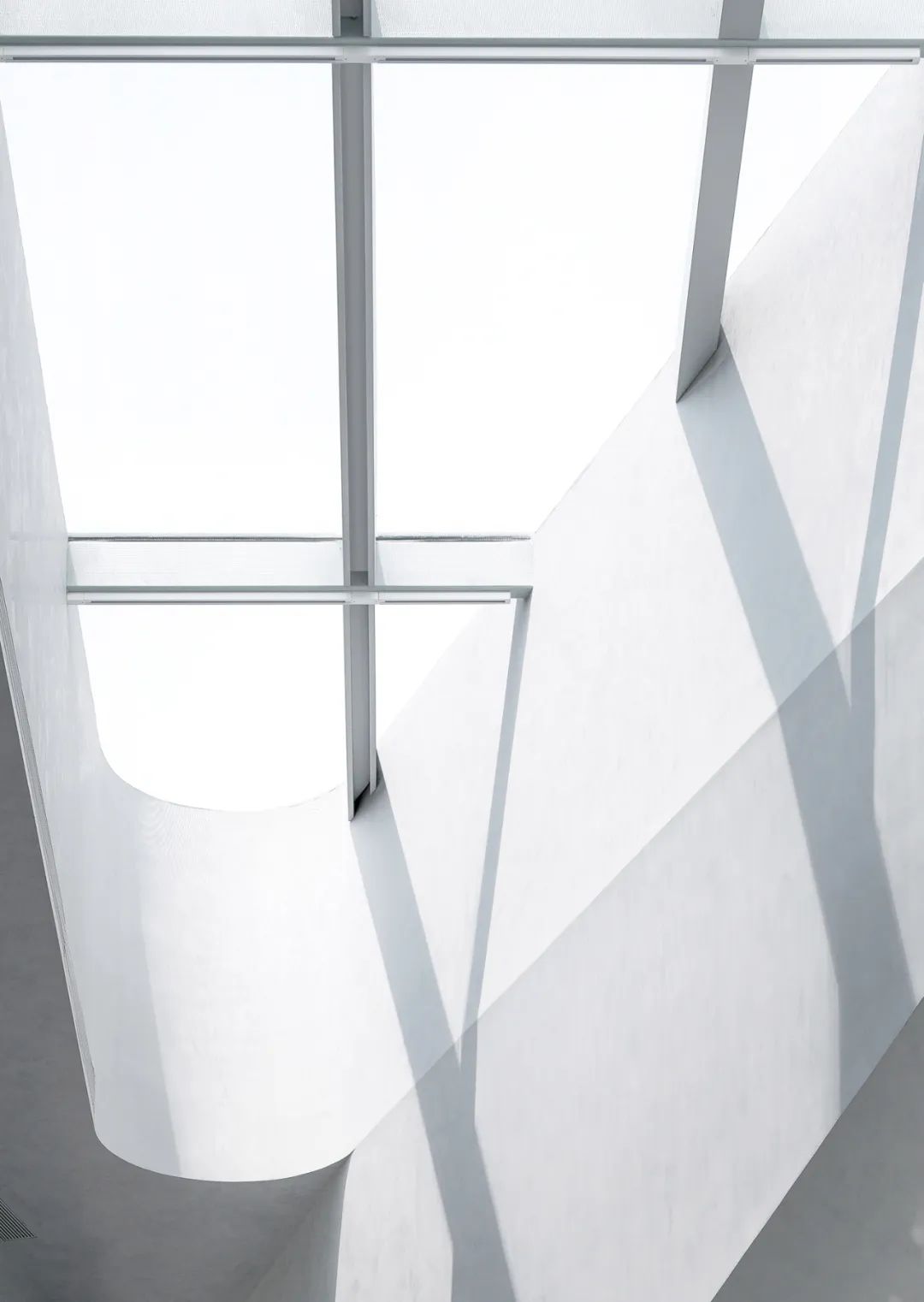

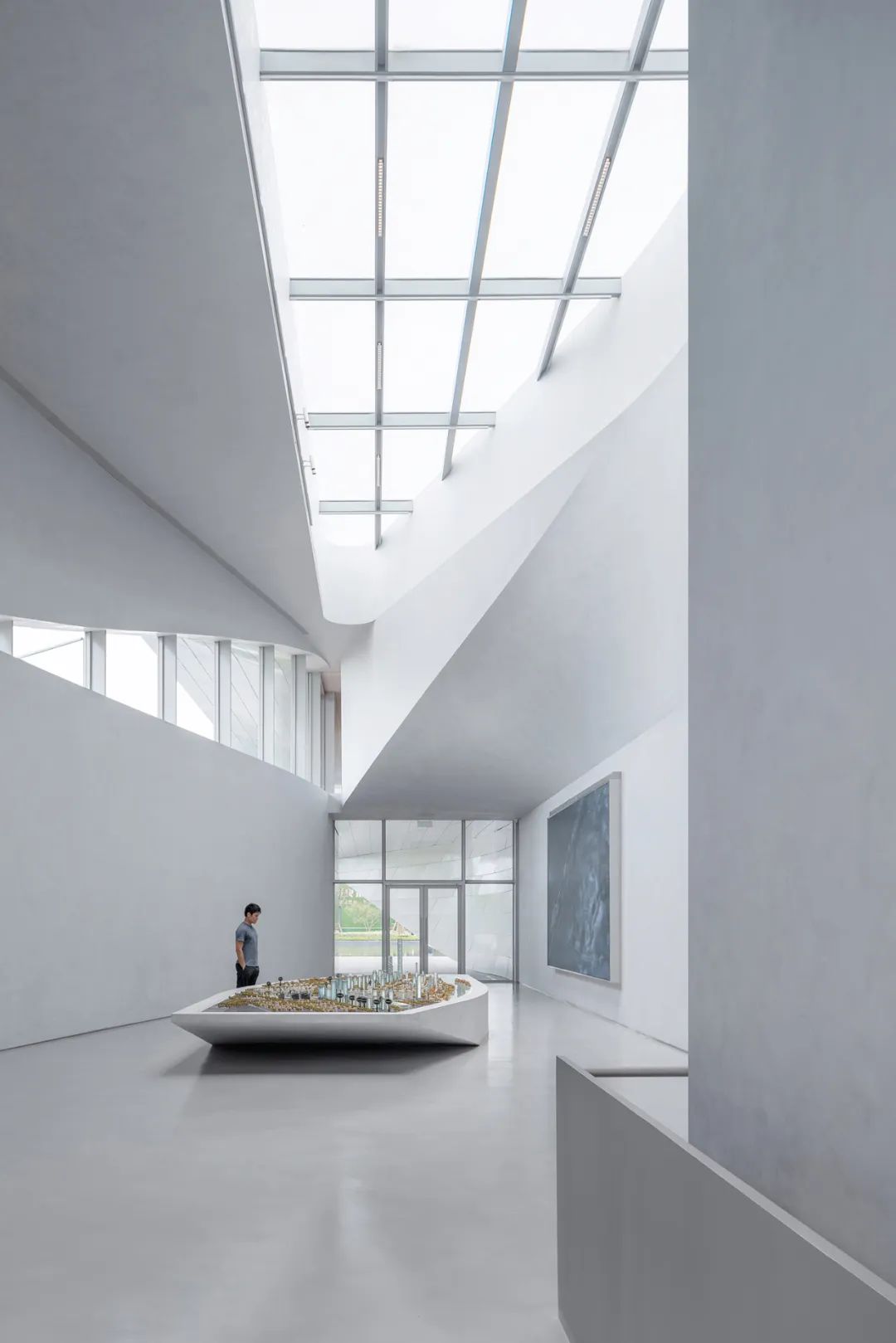

南京艺术中心的多处垂直空间都很好地体现了建筑“翻折、扭转”的概念：第一处即是在两层通高的展览空间区域。多个线性带状平面在此扭转、交织，配以天窗，让阳光自然洒下。


© 吴清山

© 吴清山

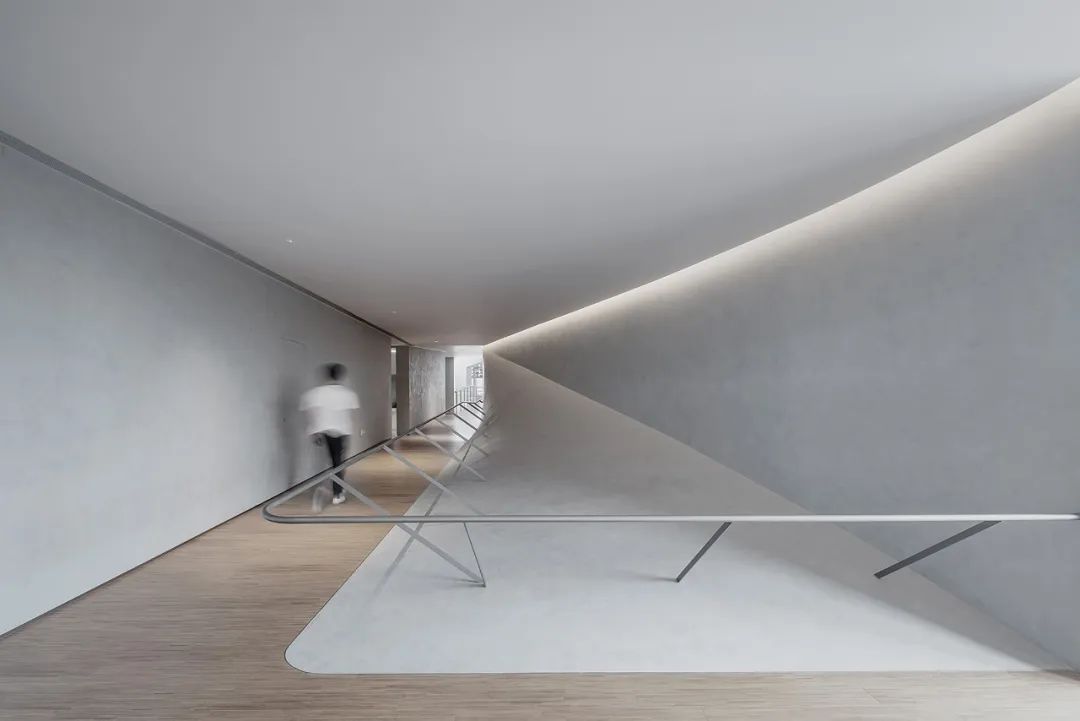

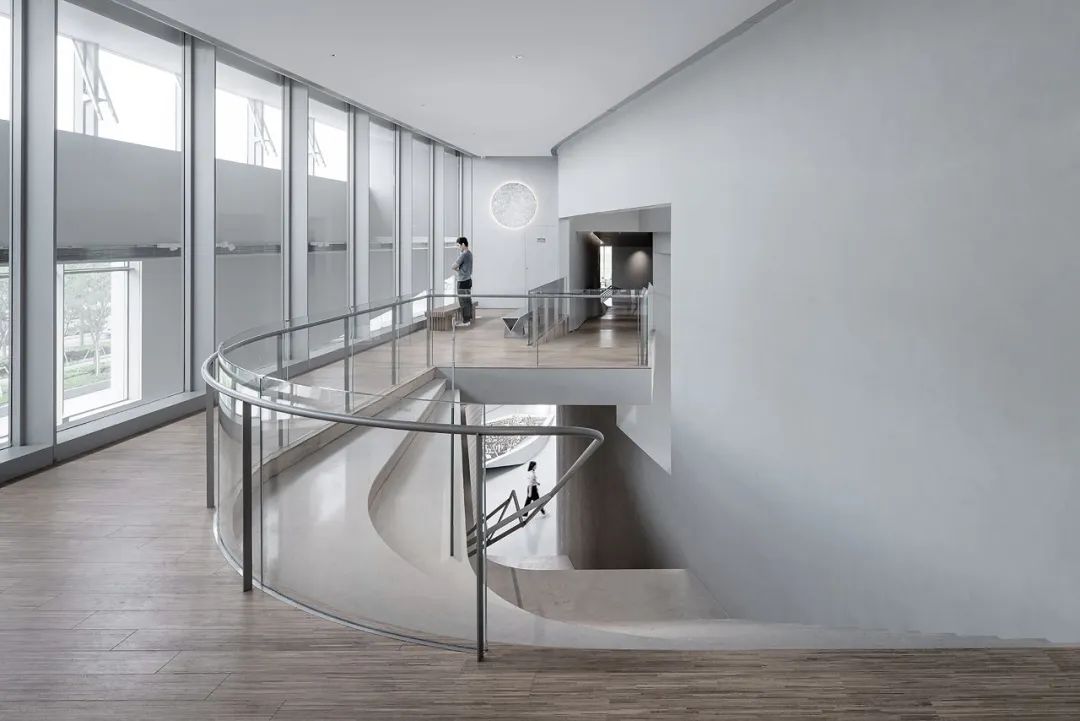

第二处则是长坡道空间，它让通向三层 VIP 区域的垂直流线变得流畅而柔和。在坡道旁的线性弧墙创造了精彩独特的室内空间体验，同时也进一步加强了设计概念。


© 吴清山

© 吴清山

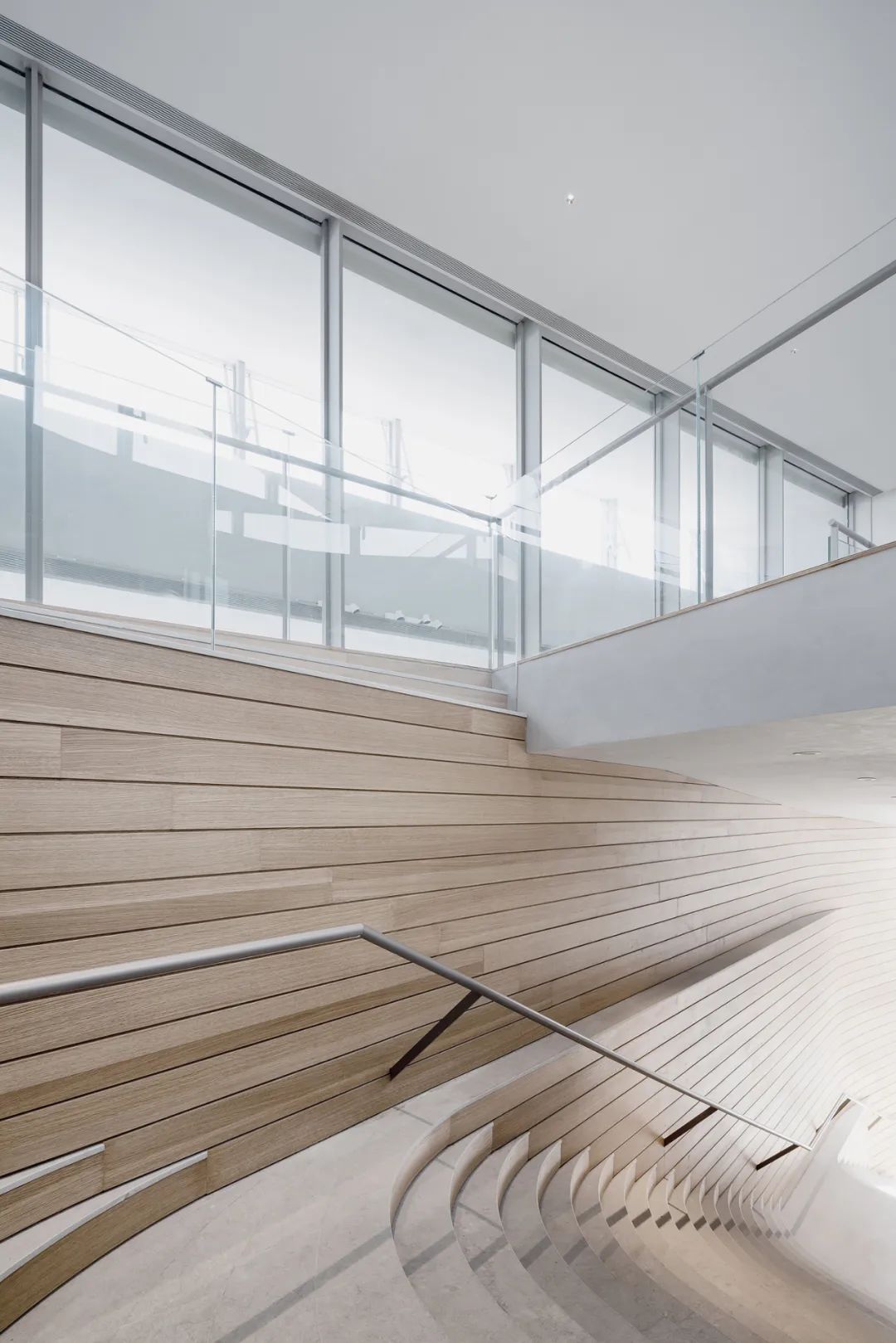

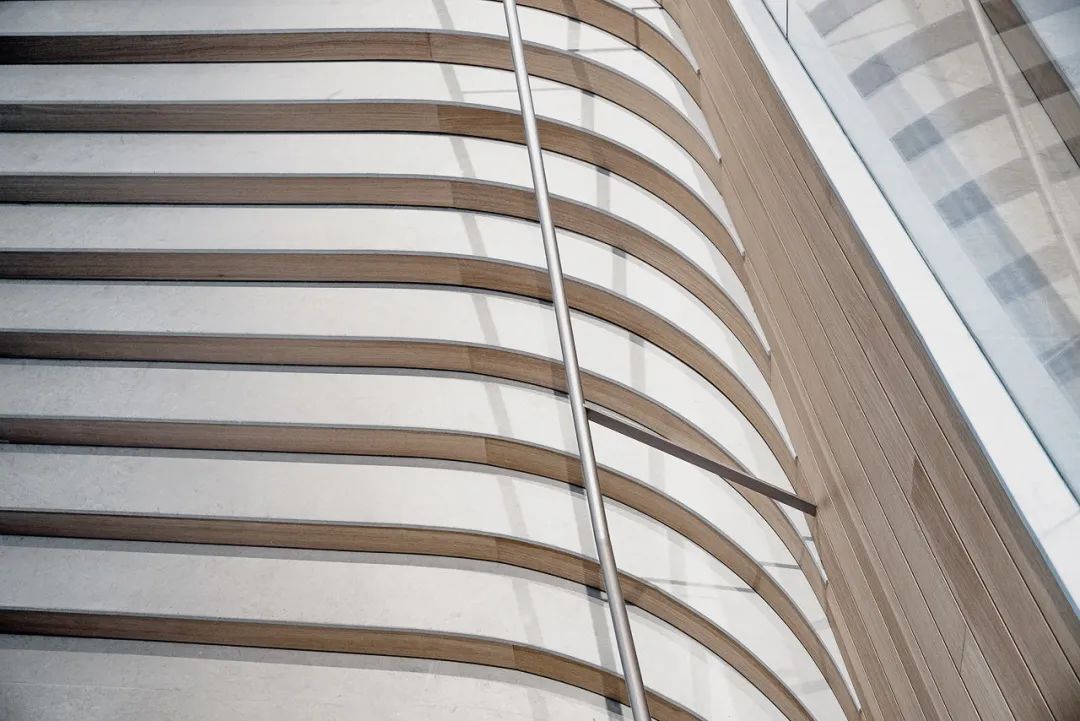

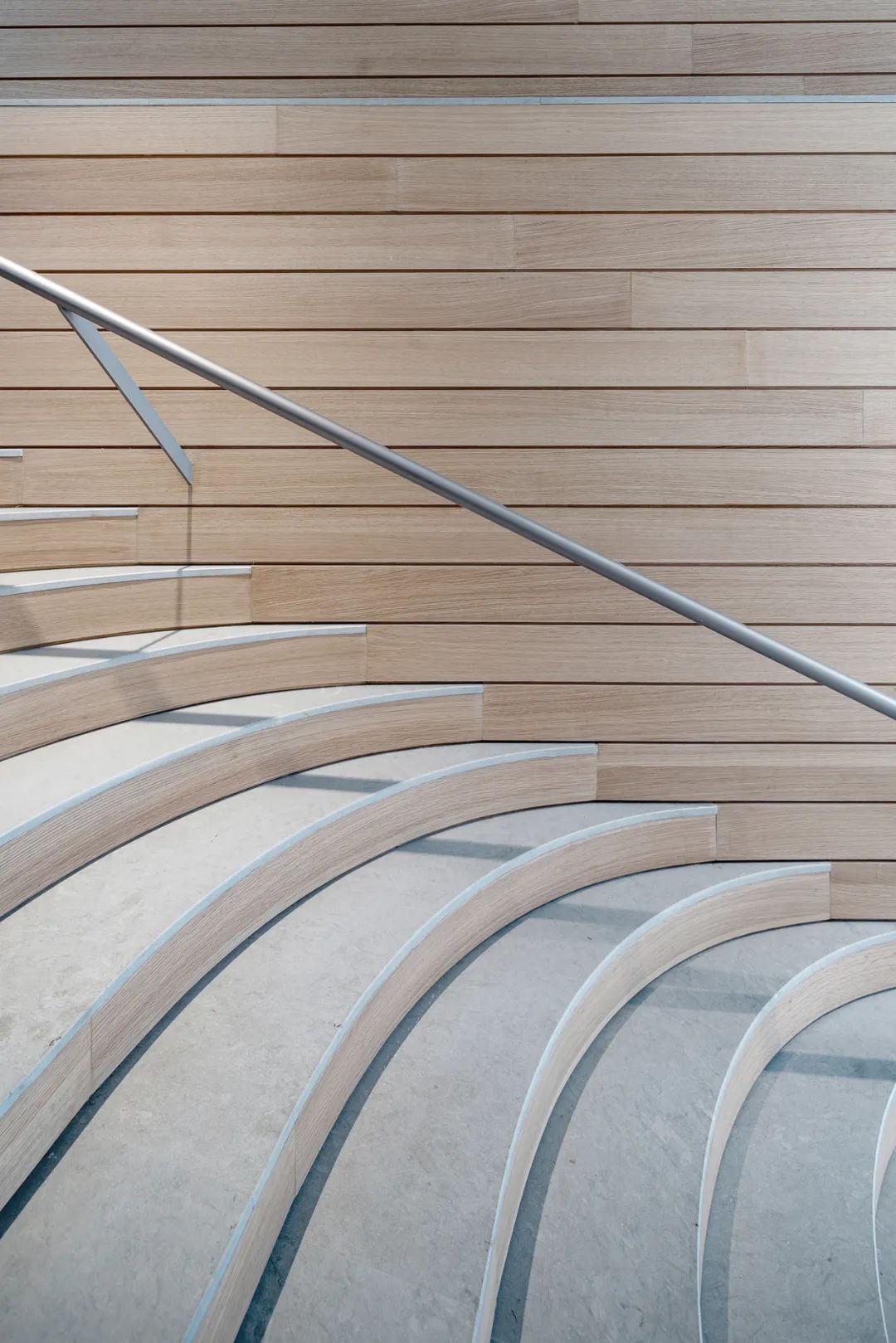

建筑主要的公共楼梯是通过将竖直向的室内墙扭转成横向的平面而得来，这一独特的木质曲面区域将空间竖向与横向之间的扭转体现的淋漓尽致。


© 吴清山

© 吴清山

© 吴清山

© 吴清山

建筑的主体为钢结构+剪力墙体系，把翻转的折墙优化为马鞍形曲面后，建筑师在曲面上提取了一系列的分形直线，并由此生成一系列扇形打开的钢结构空间桁架，它们不仅支撑起了整个建筑的荷载，在建筑主体空间实现了无柱空间，同时也承载了幕墙二次结构的受力；通过结构与幕墙精算，折墙不仅实现了轻薄的壁厚，其双曲面两侧也都承载了重要的空间功能。

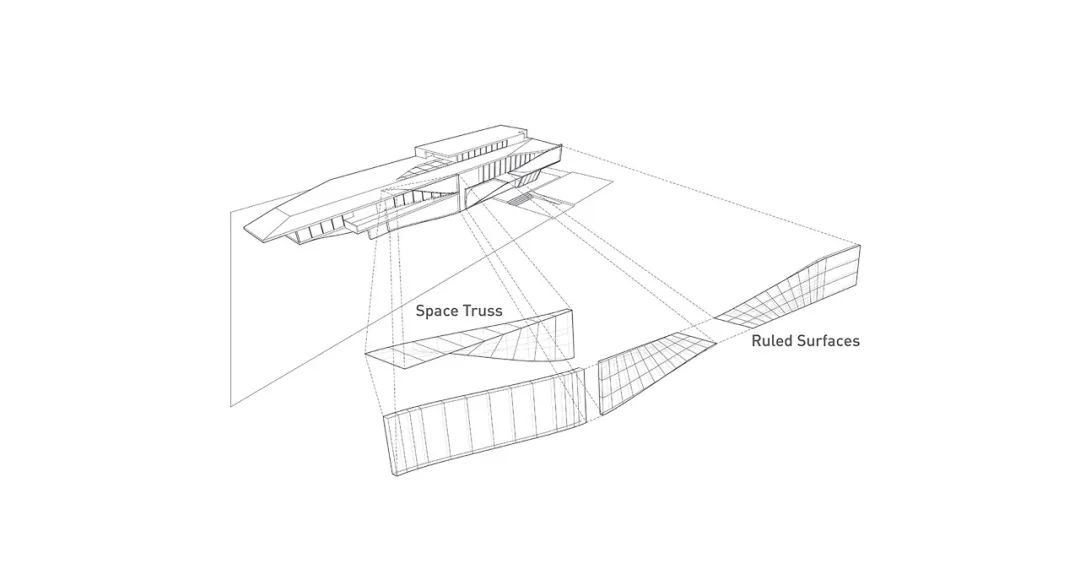

左：结构概念示意；右：施工过程照片 © Link-Arc

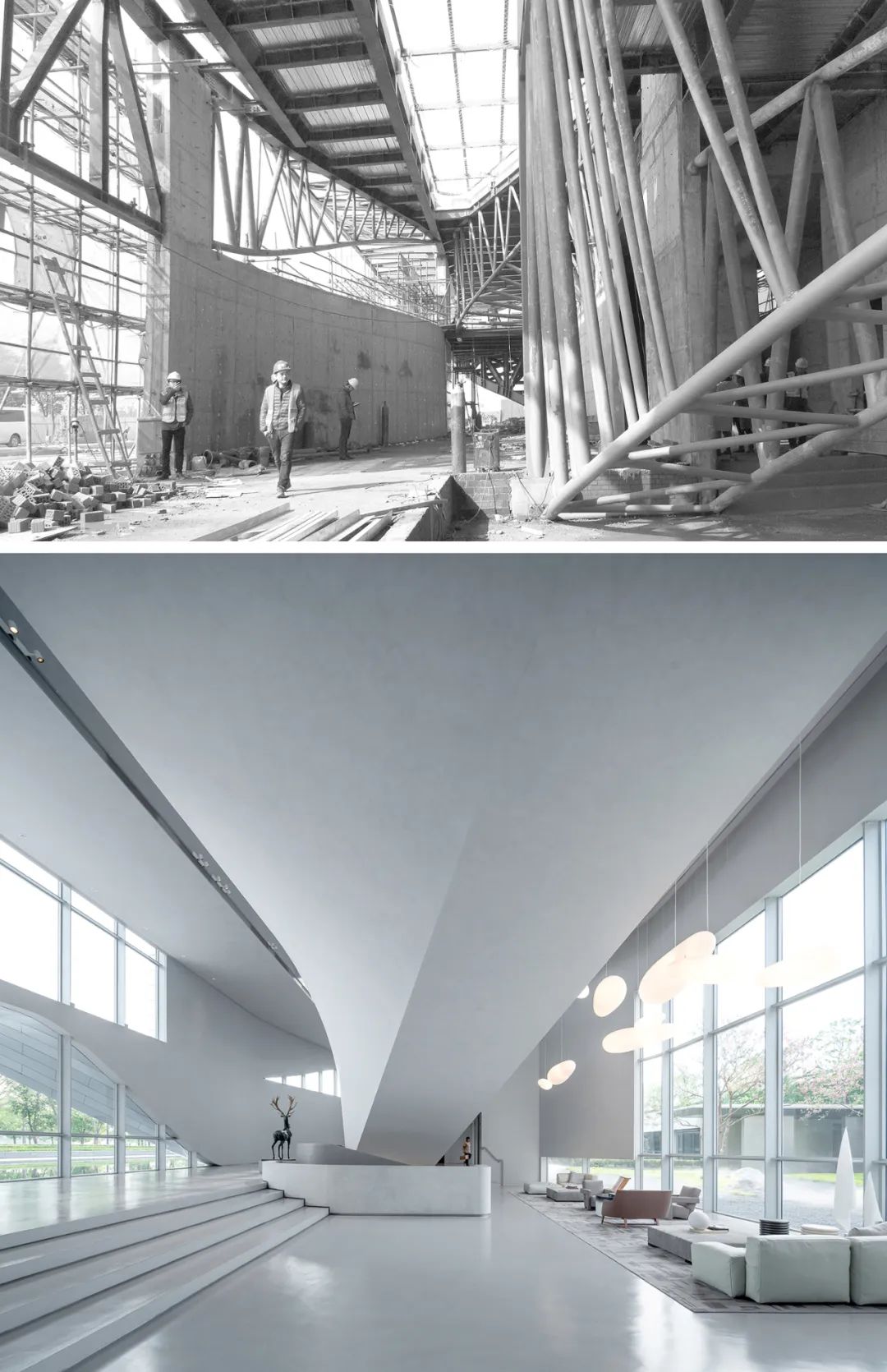

上：钢结构空间桁架施工过程照片；下：首层门厅空间 © Link-Arc

建筑整体收敛且别致，其舒展的形态记录着秦淮河畔的流金岁月，像是在一片静谧水岸边即将起航的舰船，投射出属于南京未来的美好生活。

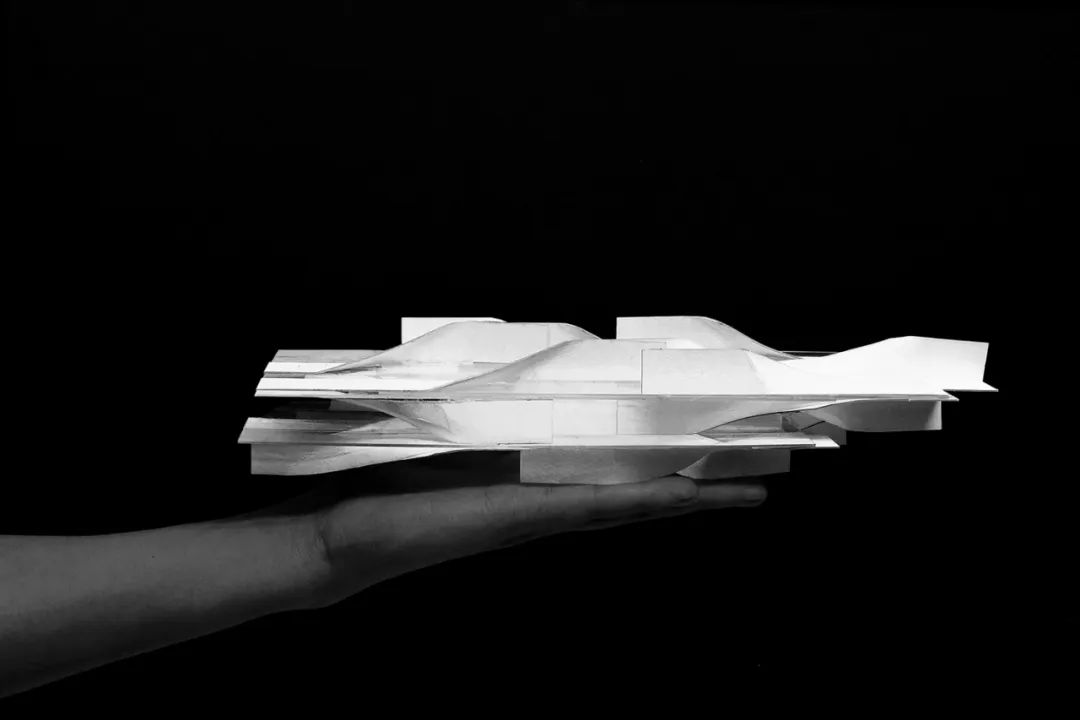

模型图 © Link-Arc

© 吴清山

项目图纸

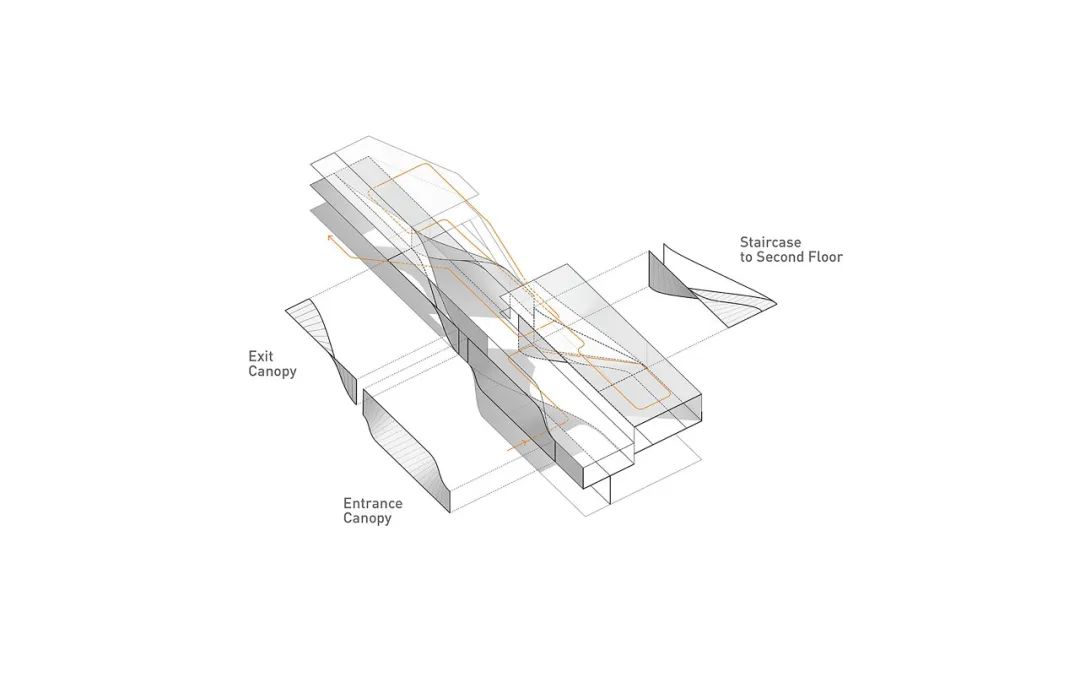

流线与概念分析图

形态分析图

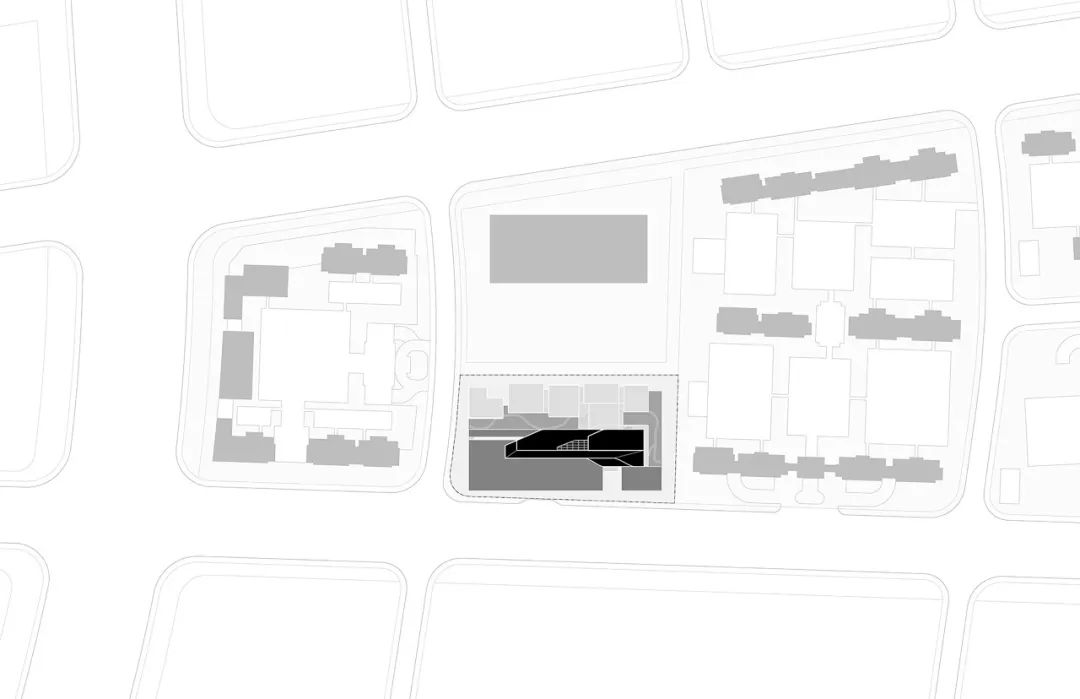

总平面图

首层平面图

二层平面图

三层平面图

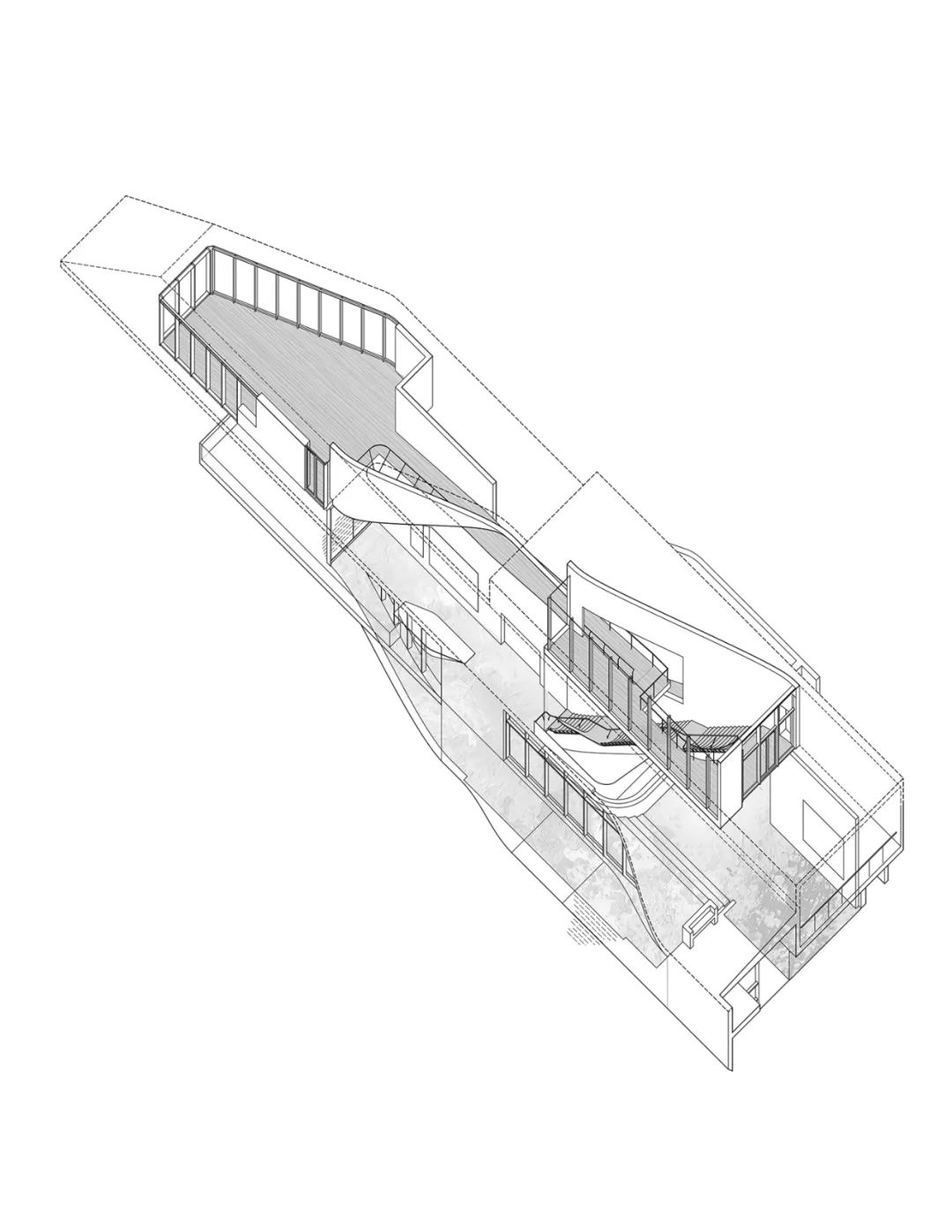

轴测分析图

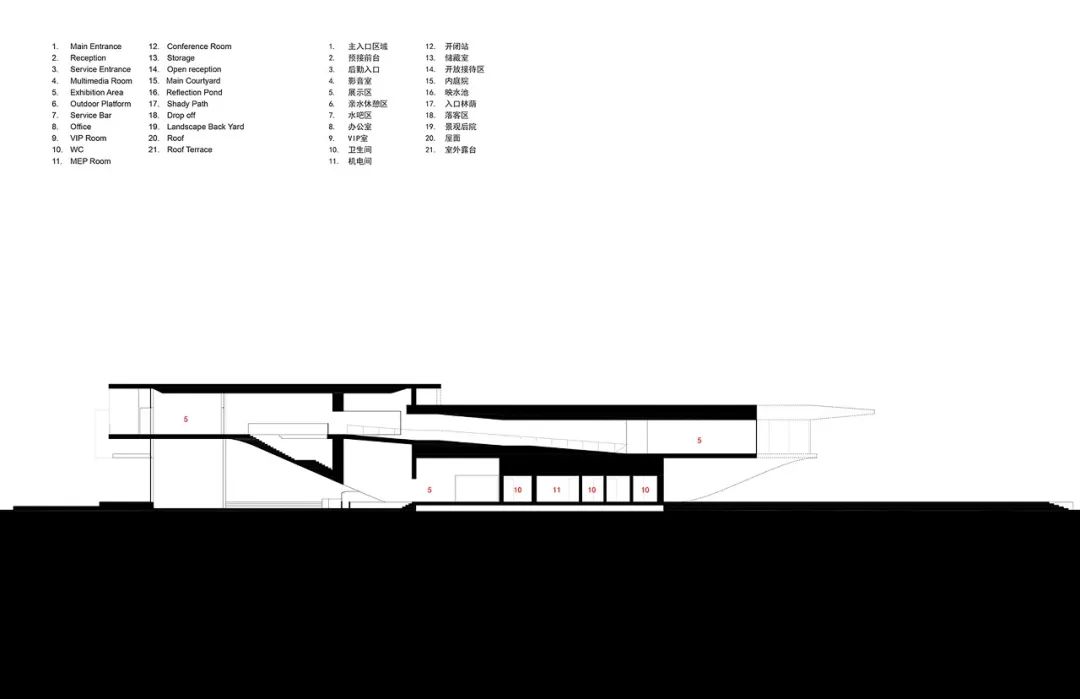

剖面图

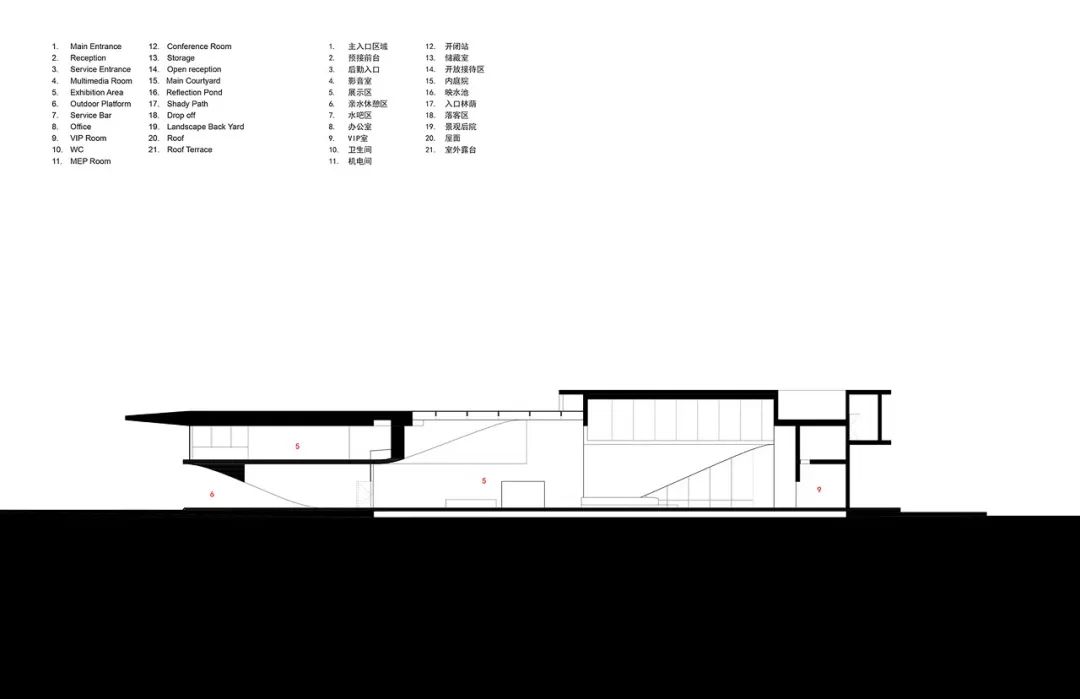

剖面图

效果图 © Link-Arc

项目信息
项目名称：南京湾艺术中心项目时间：2017 – 2019.6项目规模：1176 ㎡业主：华润置地有限公司主创建筑师：陆轶辰项目负责人：Kenneth Namkung项目建筑师：梅富鹏项目团队：徐嘉铂, Hyungsun Choi,李航,钟臻炜,Yoko Fujita,郭奕爽,孙福瑞执行建筑师：南京市建筑设计研究院有限责任公司结构顾问：行健工程有限公司幕墙顾问：深圳大地幕墙科技有限公司幕墙参数化顾问：ATLV室内设计：Link-Arc建筑事务所,于舍室内设计事务所景观设计：Link-Arc建筑事务所,深圳市迈丘景观规划设计有限公司总承包商：华润建筑有限公司摄影师：吴清山视频剪辑：李昊
