南京丽笙酒店:匍匐折叠,一木成林


[版块:项目实践·作品库] [分类:酒店建筑] [复制链接] 报告无效帖子查看: 1114|回复: 0
版主|拓筑小助手 发表于 2022-10-6 09:38:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
来源:建日筑闻

© 王可

自 2018 年与这片土地初识,到 2021 年落成后于场地回望,“千尺阳山一碑材,斧工神摄江宁存。山北神坛跌瀑落,气闲平望崖壁魂。回首金陵千年史,绵延百转檐雨神。紫气东来六朝势,丽笙园博满是春。”这是一次不断理解场地山水,并将设计融入自然建造的难得经历。

© Blackstation
© 王可

消解建筑体量
融于山水园林

南京园博园位于汤山原有废弃采矿区,初到场地,满眼“残潭断壁”……这种无用之地恰恰成为园博园的最好命题。生态修复不仅是口号,更为建筑师在后人文时代重新诠释自然与人文的对话提供了独特的机遇。在城市展园总体园林规划早期,陈薇老师延伸宋代山水画家郭熙在《林泉高致》三远的“高远林城、深远诗意、平远生活”意境,来创作整个城市展园,引导我理解场地的空间态势,对开启方案设计带来重要的启发。

© 是然建筑摄影
© 王可

丽笙酒店近 3.5 万平方米的庞大体量,南依潭边,远望“阳山碑材”的北坡崖壁,虽景深画纯,但可惜基地面景尺度狭窄;同时,基地北低南高,西临城市展园,景观朝向又是多样的。取景的多样与场地走势形成了创作的诸多诱惑,非常难以抉择。在基地条件限制下,既不能鹤立鸡群、喧宾夺主,又需要形成独立个性、立于风景园林中,的确是道难解之题。

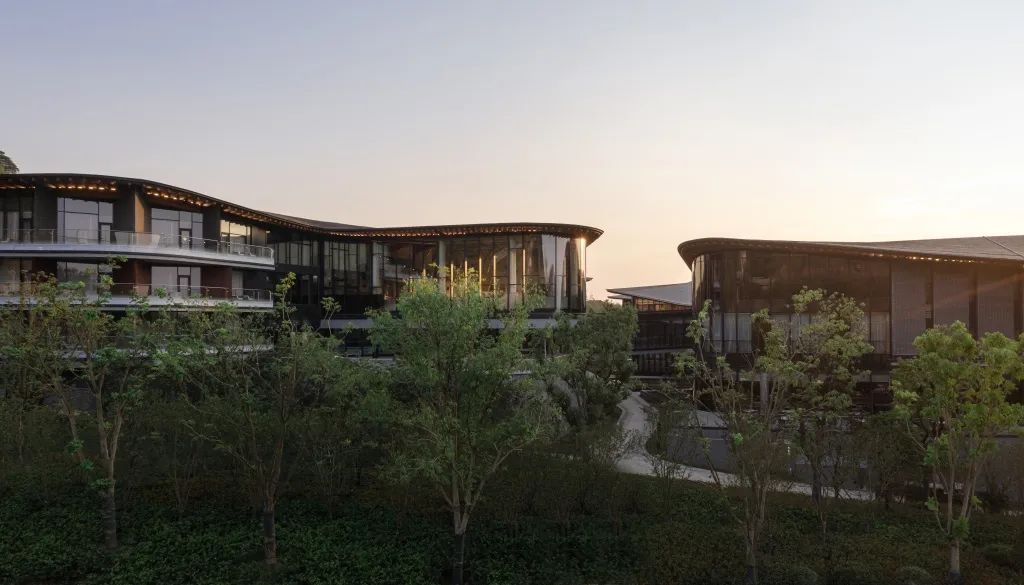

© 是然建筑摄影
© 是然建筑摄影

对于场地态势的找形与揣摩,设计重入了地理信息系统(GIS))可视化技术,更客观地分析、解读了崖壁、潭景与场地走势之间的关系。通过分析场地“坡度、高度、坡向”三个核心要素的切向量与法向量,形成复合向量场,再进一步通过粒子集群智能算法求得粒子的运动轨迹。集群粒子在各参数约束于影响下产生于基地肌理强相关的几何路径,生成符合酒店消隐于环境的生长形态又融入于山水园林的形态走势的几何关系,在山水园林中实现了技术对数字化建筑找形的赋能。

分析图 © Archi-union

屋顶通过特征粒子点的轨道线重构及放样得到初步的直纹曲面,并通过传统建筑坡屋顶中的“举折之制”,将曲面几何用由下至上坡度逐渐变陡凹曲屋面拟合,使其既具有结构上的合理性,也形成了于中国传统坡屋顶建构方式的传承与呼应。

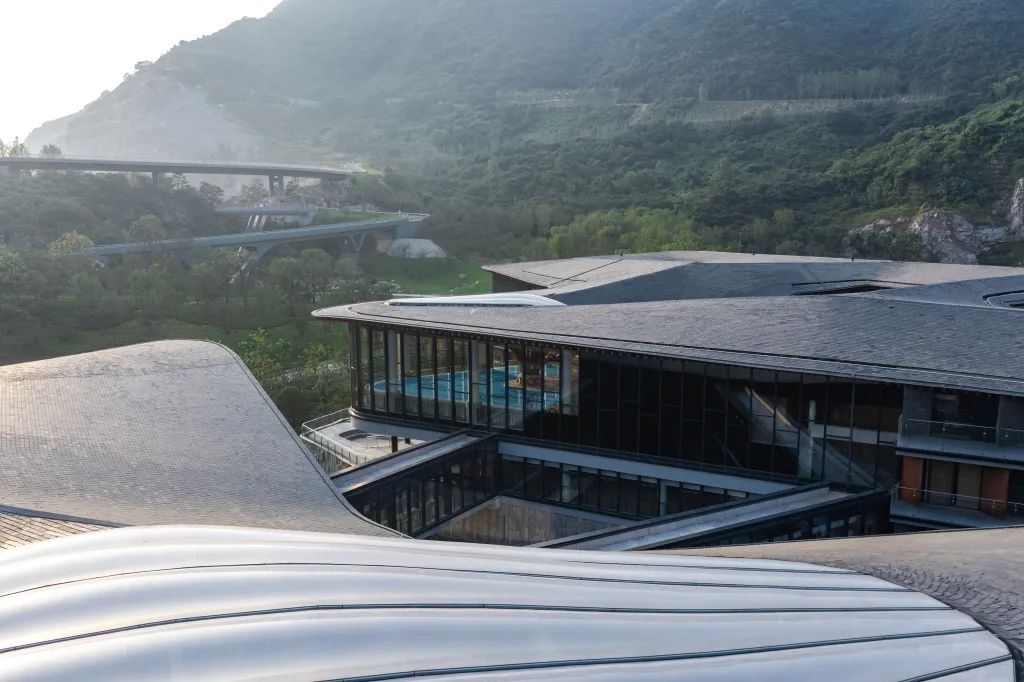

© 是然建筑摄影

匍匐因地起势
折叠线性取景

丽笙酒店整体体量依托于大地的几何语言,15 米的场地高差塑造出层叠盘绕的大地风貌,方案生成顺势而为,依托地形将场地分为南北两大功能区。设定五种高差变化,以环形游园路径为线索,将客房单元、接待大唐、公共康养、餐饮娱乐、景观游园五大元素有机串联。


轴测图建筑整体如此便自成体系,与崖壁肌理自然对话,与周边原野遥相呼应,多向性的空间为人带来栖居于自然的二元平衡。同时,在场地与崖壁、池潭、跌落水系、山景、湖景复杂关系之外,还有园博园城市展园诸多小微园林胜景所构成的新园林景观。

© 王可

迎面而上的线性折叠界面,让柔美的城市展园的边界被重新定义,赋予丽笙酒店“大成若缺、大缺若成”的藏而硬朗的取景布局策略。其中依坡地匍匐而起的态势与折叠边界后形成的错落层次,共同与园林里的树木相互映衬,而达到建筑与环境关心的对话与和谐。

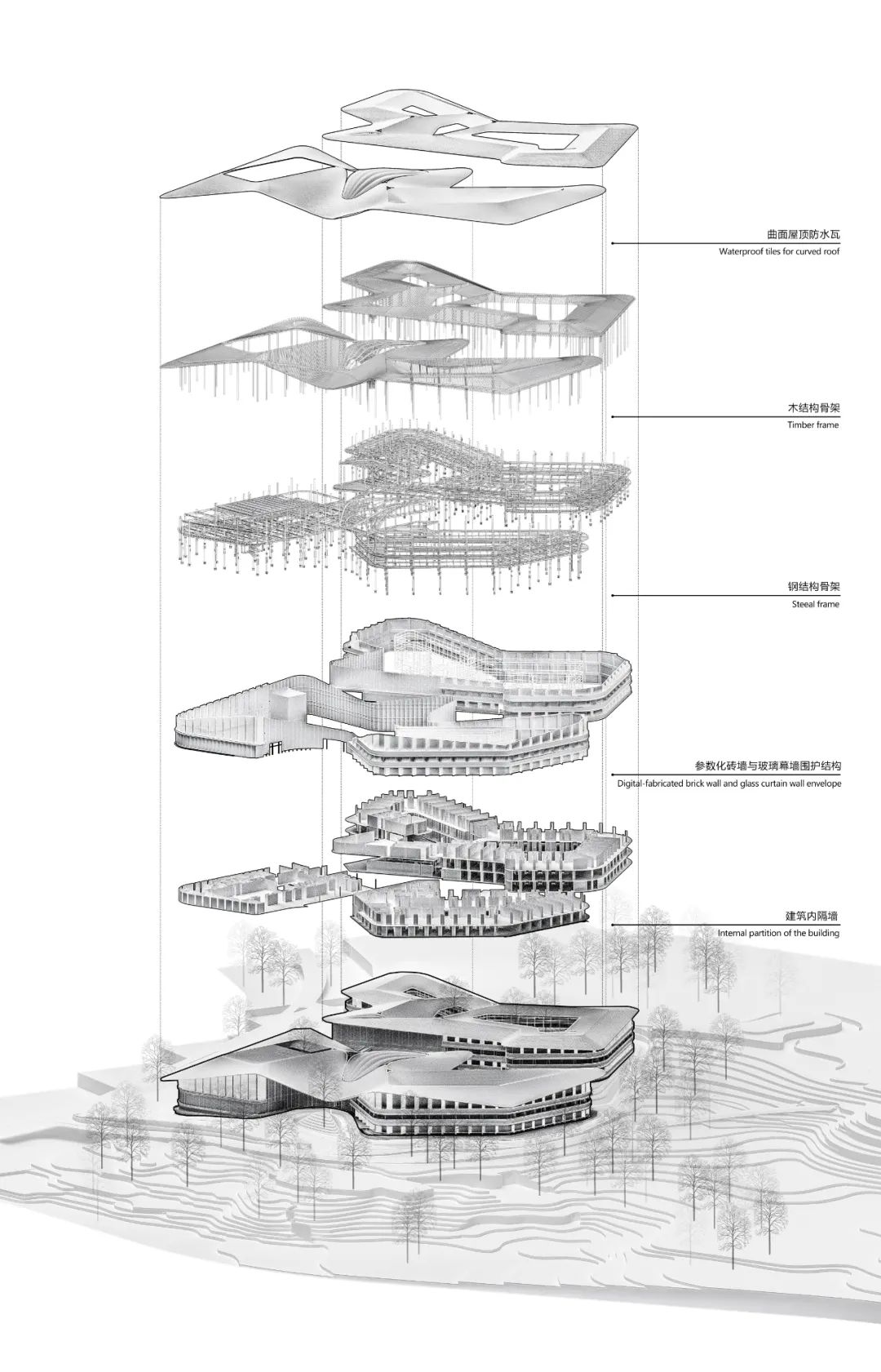

爆炸图
© 是然建筑摄影

屋面水平翼展
无柱张挑檐廊

丽笙酒店的入口设置在城市展园南通园之南的 3 米高差的高台上,远观实为背景。当居高临下站在酒店东边的盘山公路上时,即使公路迂回层叠,入口孤树的茂叶也未有一刻被遮蔽,反而超越建筑体量凸显于视线中,营造出入口非对称的秩序感与“一树成林”的意境画卷。

© 是然建筑摄影
© 是然建筑摄影

丽笙酒店的主入口北立面取调灰色,灰瓦下探的屋面以及灰色机器人砖构的长卷,与园博园茂密郁葱的风格底色彼此形成对映,刚柔并济,相互遥望,探究存在。

主入口 © 王可

入口雨棚作为秩序感的强化被强调,期待入口具有“旷远”意境的同时,仍应满足游客车辆的避雨之需,需要通畅的檐廊空间与建筑-结构一体化的构思相互博弈,最终统一于 Kangaroo 动力学模拟概念生形下的出挑檐廊形态。

主入口 © 王可

但形态上的最优解却由于屋面的木结构属性在建构层面举步维艰。最终通过结构师配合,在屋面上压堆载平衡找形后利用两根钢索完成了跨度 28 米、平均进深 8 米的无柱张挑檐廊结构,钢索下垂的姿态不仅优化受力,亦使檐廊产生了更为优美的意蕴。入口有意预留的无天沟挑檐,由于凹陷的形态在雨天形成水瀑跌落,与入口的孤树和水池产生了自然而优雅的场景互动。

主入口 © 王可

视线透窗望塔
大堂独柱开花

进入丽笙酒店的大堂,项目意在延续“旷远”的穿越感,希望引导人的视线在大堂尽端透过落地窗将园博园的焦点地标“景阳楼”纳入眼底。同时在总图上,调适与延展曲折与层叠的界面,张借取景,使之也能够将蜿蜒迂回的道路水系与深谷藏幽的山湖叠翠尽收视野。

© 是然建筑摄影

大堂空间呼应入口空间“一树成林”的意境与理念,通过结构力学与形态的耦合计算,实现了近 2000 平方米的“独柱开花”的双曲屋面空间意向。通过拓扑学的连续概念将大堂的柱梁结构一体化,用一分四的拓扑构型展开“开花柱”的概念,将整体屋面的受力通过弧形梁与柱的一体化设计将“形与力”实现一体化的找形目标。

酒店大堂 © 是然建筑摄影
酒店大堂 © 是然建筑摄影

设计通过 kangaroo 动力学模拟进行 “开花柱”的找形,主体受力结构由钢结构组成,主结构之间的次级曲梁柱体系由木结构介入。最终整体结构经过节点优化,实现了形与力、光与空间的融合统一,“开花柱”不仅仅作为一个结构体,其与顶部的 ETFE 膜材结合,亦成为室内核心空间的重要光源,自然从屋顶延伸至地面,阳光从木梁的间隙中洒入,将最初“旷远”的通透之感从入口挑檐一直延伸至室内大堂中庭。

© 是然建筑摄影

再现崖壁山水
机器砖构立面

除去结构性能化建筑生形的设计研究,丽笙酒店项目依然致力于针对性能化建构的建筑机器人建造模式探索与实践,并通过科技重塑极具在地性的文化记忆。

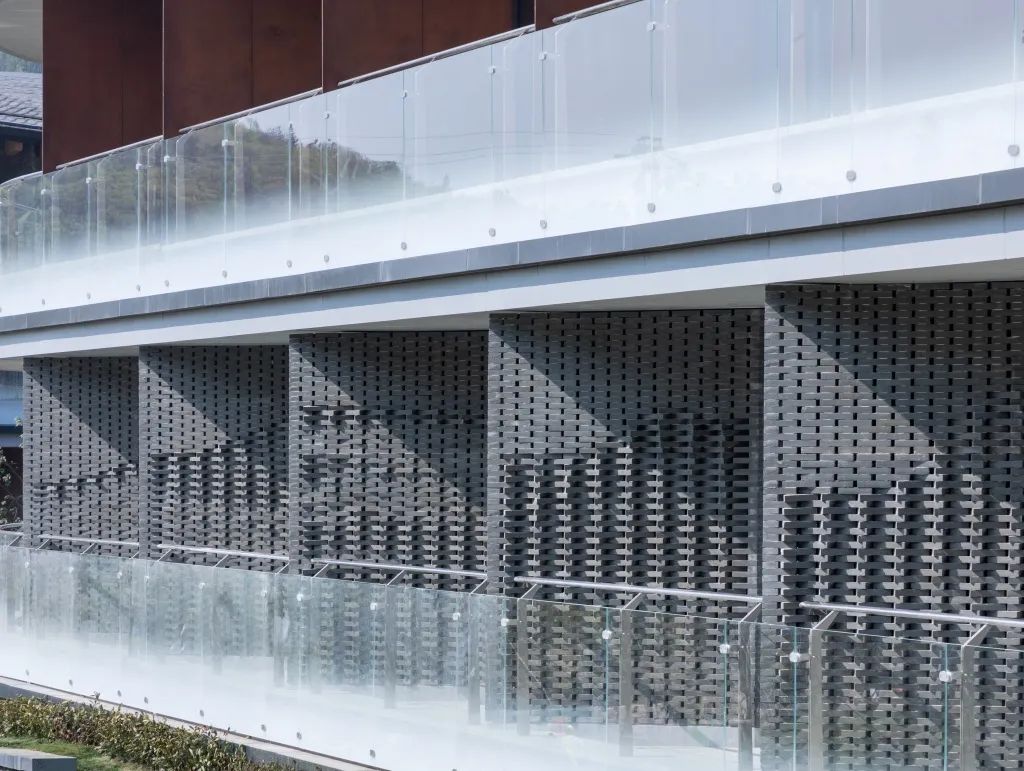

机器人砖构客房间的砖砌隔墙通过图像干扰技术来控制砖块的旋转角度,其产生的凹凸光影和砖缝参差可以以抽象的数字几何重塑图像信息,抽象化转译后的墙体展现出对“紫金山水”的数字化表达,重现自然与游览的双重画卷。

立面细部 © 王可

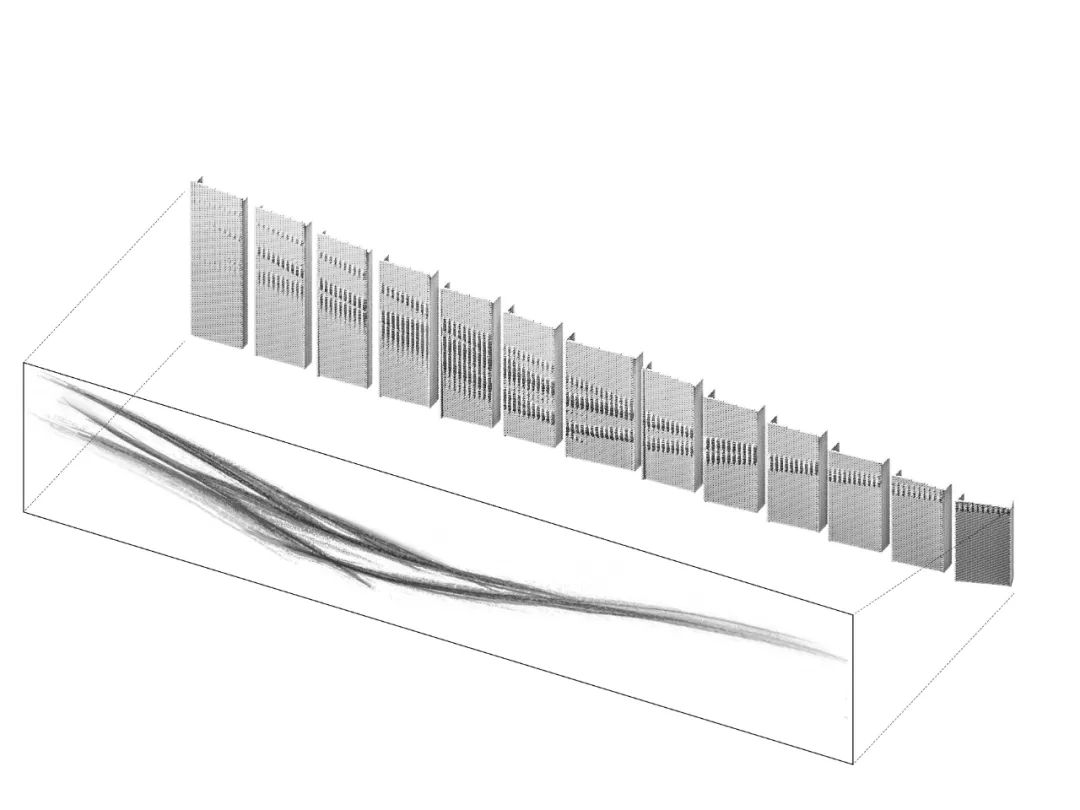

图像转译的视线借助了人工智能(AI)模型训练,将超过 500 幅在地性山水意向的图片输入,采用深度学习中的生成对抗网络(Generative Adversarial Network, GAN)对金陵山水画卷的结构、笔法进行风格迁移,并通过迭代生成与场地崖壁风貌契合的数字山水画卷。

砖墙肌理生成 © Archi-Union

随后借助灰度离散几何的提取,将灰度参数转为建构时砖的旋转角度,进一步对山水画卷中的关键意向与要素进行建筑的可建造抽象化转译,得到最终立面的图像与数字建构效果。

立面生成 © Archi-Union
立面生成 © Archi-Union

在丽笙酒店项目中,对于机器人木构、砖构的人机协作实践,不但在建造时间与完成精度上都表现出显著优势;更重要的是,这次实践打通了机器与人在情感、思维、记忆甚至创作意图上的实现了实质上互动,这对于在这个后人文时代如何打通虚拟设计与物质智能的关联具有里程碑意义。这次意义深远的实践,用时代技术书写传统记忆,用后人文时代的新精神冲破桎梏与约定俗成,或许就是项目带来的最难忘的经历。

立面入口透视 © 王可

项目图纸
总平面图
一层平面图
二层平面图
三层平面图
立面图
立面图

项目信息
项目地点:江苏园博园苏韵荟谷片区
设计时间:2018年
竣工时间:2021年
主创建筑师:袁烽
主创建筑师单位:同济大学
设计团队:高伟哲、孔祥平等
建筑设计深化单位:上海创盟国际建筑设计有限公司 (Archi-Union)
数字建造单位:上海一造科技有限公司 (Fab-Union)
结构顾问单位:和作结构建筑研究所
室内设计单位:LWK+PARTNERS
施工图合作单位:南京长江都市建筑设计股份有限公司
施工总承包单位:中国建筑第八工程局有限公司
基地面积:24600㎡
建筑面积:34646㎡
结构形式:钢木混合结构
结构新能优化:Archi-Union
摄影:是然建筑摄影、王可、Blackstation
