大山深处的石头房子 | 以新携旧,京郊住宅


[版块:项目实践·作品库] [分类:居住建筑] [复制链接] 报告无效帖子查看: 1149|回复: 0
版主|拓筑小助手 发表于 2022-9-20 09:00:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
来源:方书君工作室

© 王子凌

借山院是我们对于北方山居生活的想象与实践。项目位于北方独有的喀斯特岩溶地貌所在地:房山十渡景区,由一个镶嵌于半山腰的农房蜕变而来。面对无法征服的壮观自然,和身处其中的个体对于安身之所的需求,项目将外部世界转化为身体“挖掘”的一部分。关于居住的想象不只是场景画面,更是对外界自然的内化和身体的记忆。

© 王子凌
© 王子凌

01.
脸庞,村庄

第一次踏勘场地,开车沿着拒马河潜入群山深处的村庄,人的身体仿佛也随着弯曲的河流,切割、削刮着两岸的群峰。十渡的山峰线条刚直,棱角分明,呈现板式,直逼眼前。地质运动从未停止,难以驯服的壮观自然和人类的持续活动紧紧纠缠,共同作用一遍遍地深刻雕塑着此地景观。沿着村路盘坡而上驶向位于高处的基地时,村路一边延续着山地切割运动,一边顺着山地的切分人类村庄的活动由此展开:村委广场,原始村落,挡土石墙,回迁新农村等等。当地盛产石料,附近村落中至今保留着丰富的石头建造的痕迹。

© 王子凌

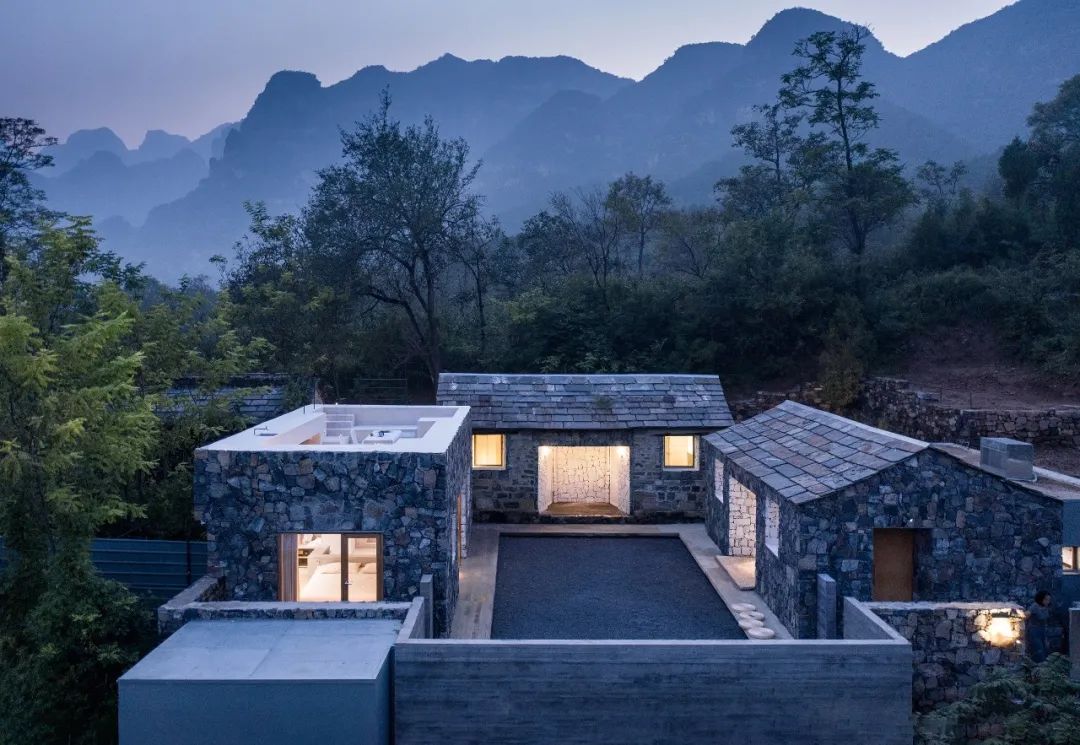

入口庭院 © 王子凌
北厢房 © 丁思民

踏入废弃的院子,为一正两厢的典型北方院落格局。唯一的正房用开山而得的石头建造,抬高的地面和正中的位置暗示在经济允许的前提下,主人曾想尽办法突显它的“气派”与重要性,同样出于经济考虑两个厢房用红砖简单建造,主次分明。远山,村庄的真实物质痕迹,我们的改造面对的挑战是双向的:将环境引入设计的同时,将设计也充分纳入环境。

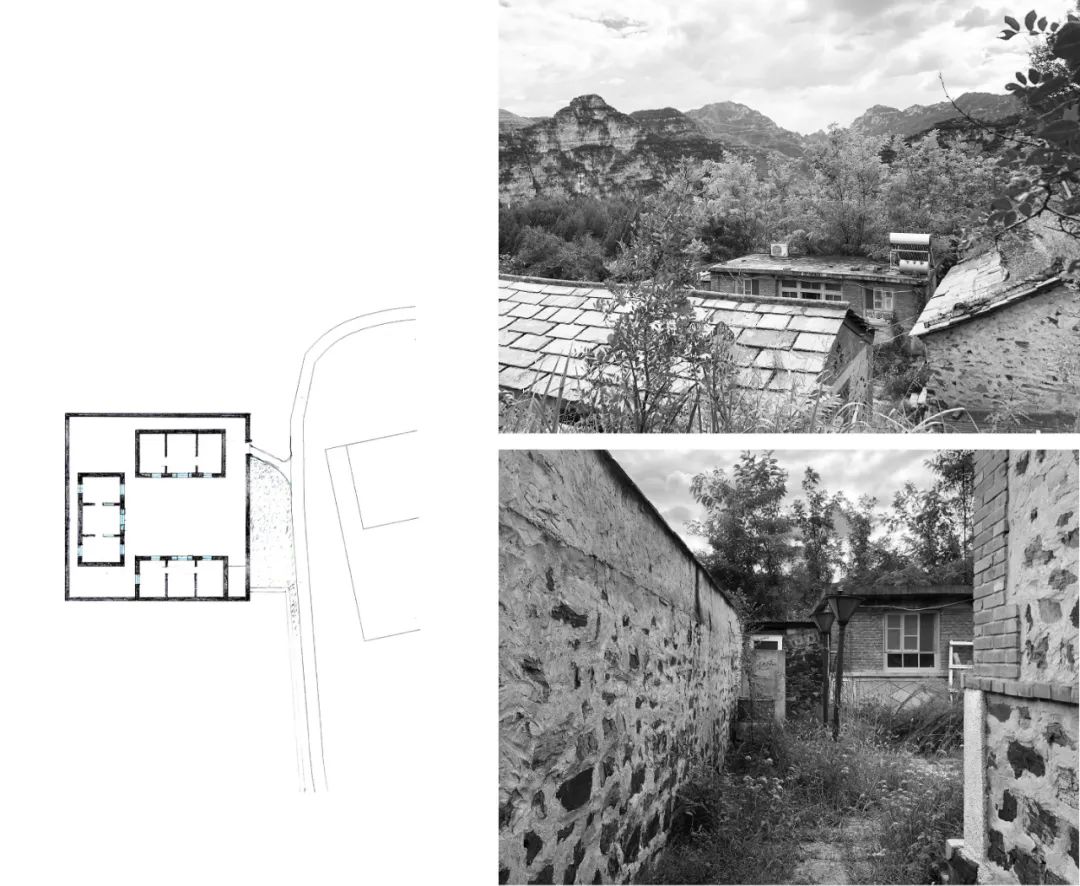

院落现状 © 方书君工作室

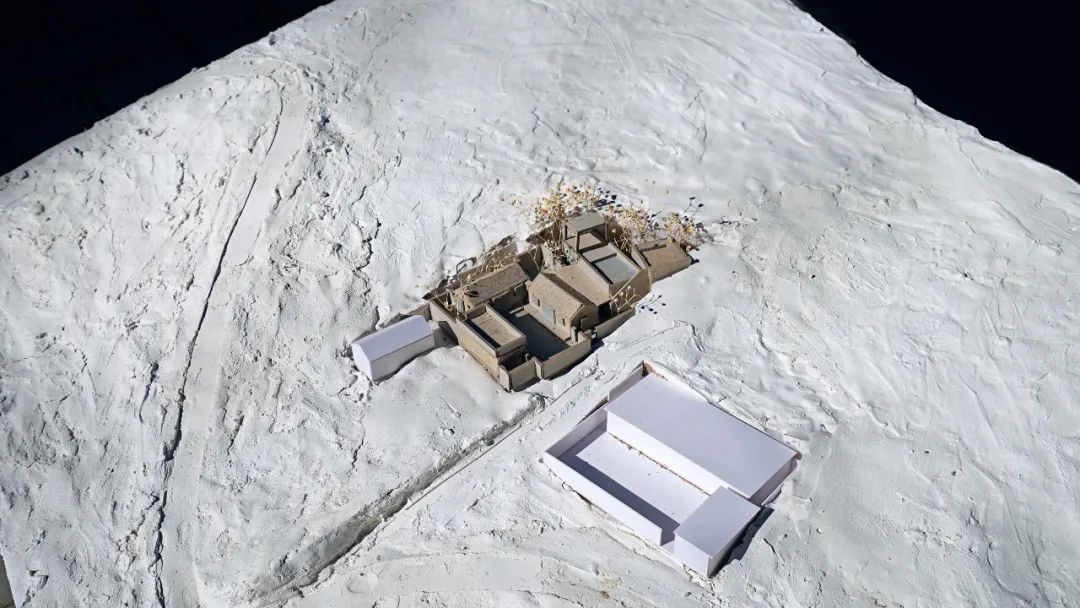

工作模型 © 方书君工作室
北厢房与正房 © 丁思民
南厢房与主房的窗洞 © 丁思民

02.
推出的院墙


原始的院墙围着三个平房粗暴地画了一个内向的方形界限,无差别地截断场地环境。设计的重点,是要形成一个向外冲出并打开的空间。降低并突破原有院墙的高度和边界,让一个开阔的混凝土平台探出来,好似将远山直接平行地“拥入”怀中。

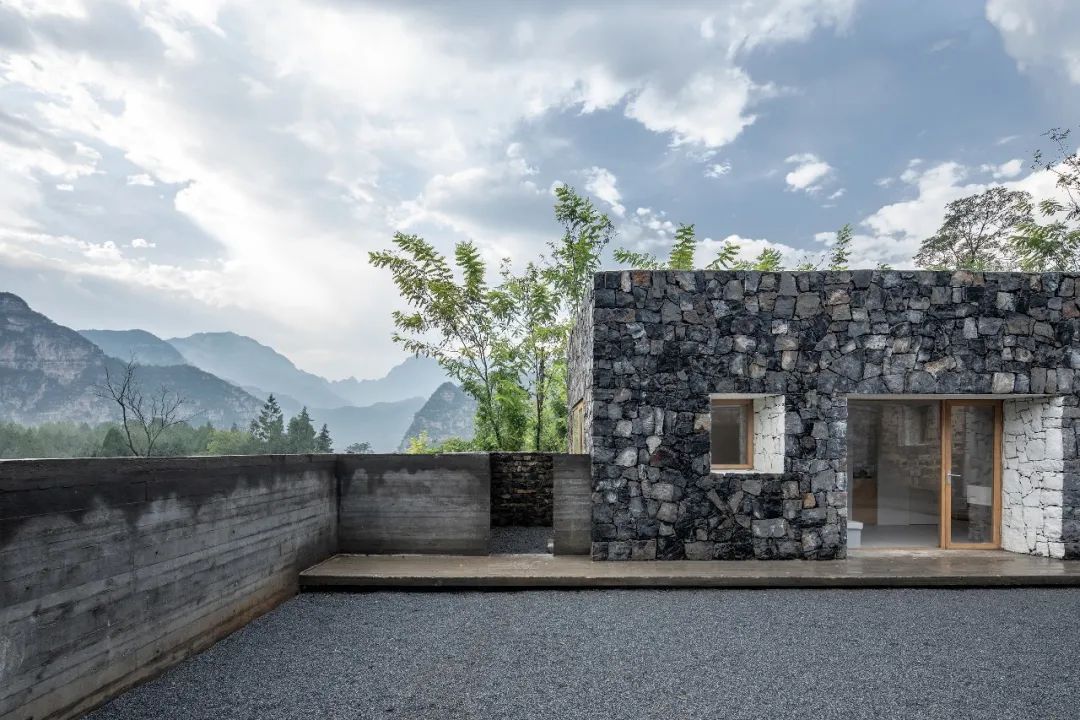

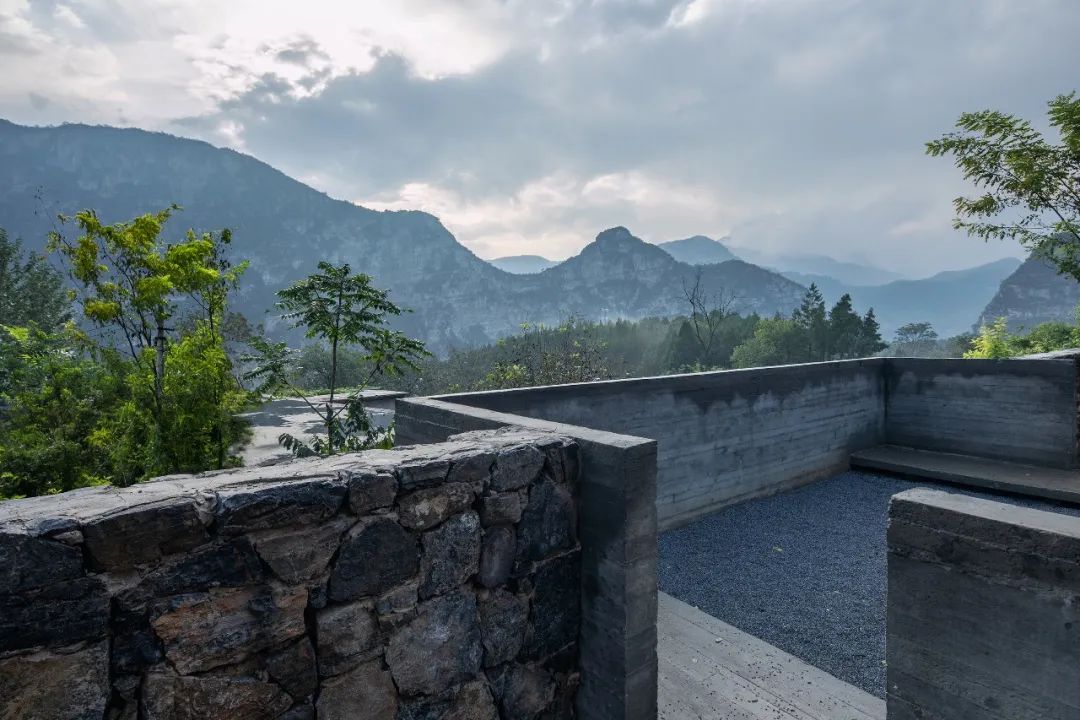

主庭院 © 王子凌
主庭院 © 王子凌
标准房看向主庭院 © 王子凌

推出的院墙连同一起浇筑的混凝土庭院平台共同为建筑创造一个轻盈而抽象的“底托”。建筑外墙石材的全部重量在视觉上似乎直接压在悬空的底托上,令人困惑。暗示立面不仅与重力传递逻辑有关,也是组织场地和表达改造关系的积极视觉手段。

后墙 © 王子凌
© 王子凌
© 王子

03.
以新携旧


面对改造课题,我们尽量避免将现状(existing)描述为“旧”(old),也拒绝将现状视为改造工作的背景。抛弃关于新旧并置的陈词滥调,我们希望“新”可以和现存的结构性机理互动,并进一步强化它,丰富它。

生石块从粗料到立面的过程
© 王子凌
© 王子凌
© 王子凌

将南厢房整体高度拔高,南北两个厢房的原红砖外墙被“包裹”了一层当地石材砌筑的立面。通过这些动作,它们与原石砌正房的体量变得接近,原本单一建筑的体量感被三个均衡单体作为整体在自然场地中显示的重量所强化。并通过内凹的门窗洞口处理被进一步放大。三栋建筑产生了几组相仿的表情,好像在彼此对视,也在凝视人,凝视院落、远山、自然。所有窗户的洞口都是对现状洞口保留下的调整与缩放,却展现了全新的室内风景。

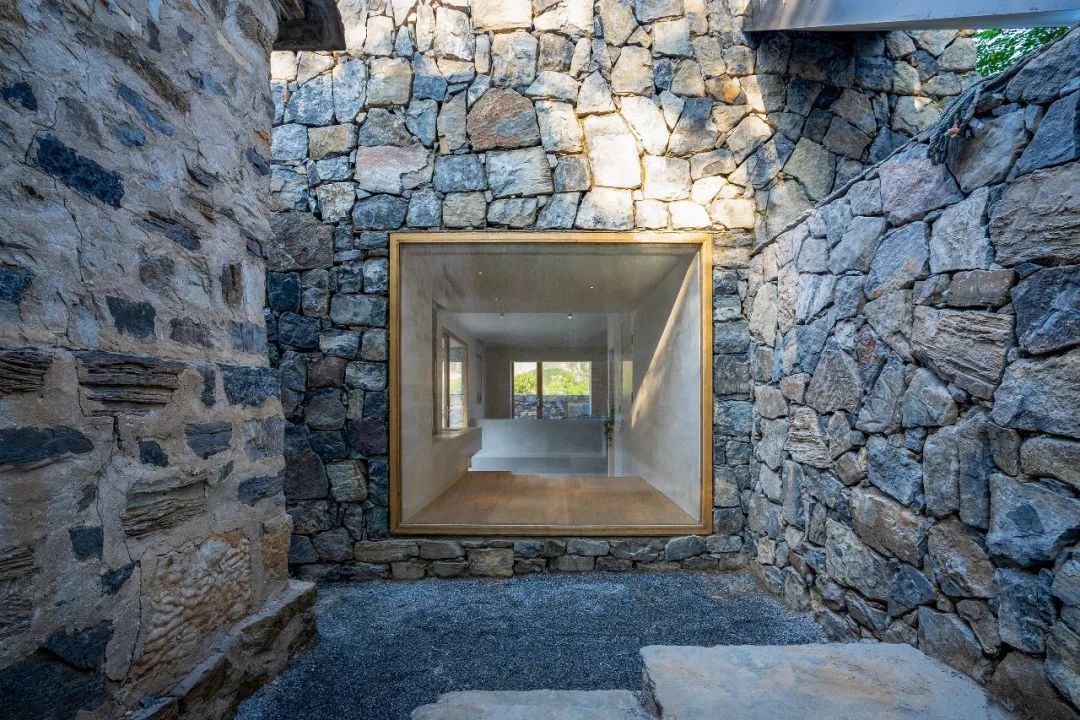

后山泡池庭院 © 丁思民
后院楼梯 © 王子凌
后院 © 丁思民

04.
编织与雕刻


在建筑的周围,扩展、生长出五个尺度不一、前后错动的院落,连同新生长的建筑体量,创造出边界的错动,并与山体和村道交错咬合,犹如一块 “编织物”,将自己织入了地形中。

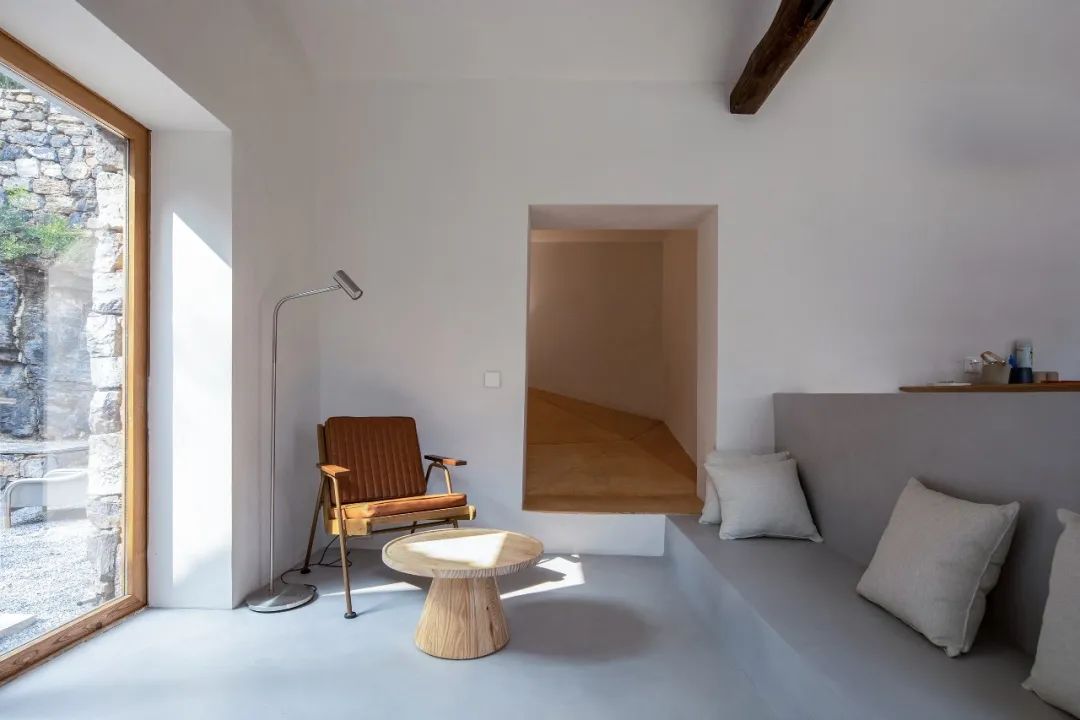

客厅 © 丁思民
© 王子凌
© 王子凌
© 王子凌

院落之间,房间之间,并非不同空间的功能组合,更像是对现有实体空间挖掘雕刻而来的一组串联。以“团状”(cluster)、去等级化的范式来布置,再用更小尺度的洞和厅来连接。赋予人更多行动的可能性,并有意地引导人们用身体运动来使用空间。

© 王子凌
© 王子凌
© 王子凌
套房 © 丁思民

05.
从粗料到立面


在三个单体建筑改造中,我们采取了一种以新携旧的态度——用新材料(石块)来强化和迭代原结构(红砖房)的形态。用融合提升来替代新旧并置和对比。这也转而引发了建造工艺上的一次融合—介于“干垒”(dry stone construction) 和“砌面” (dressing)之间的砌筑方式。石块的原材料由电三轮从附近山边、村路旁散落的石堆收集而来。之后,石块要经历挑选、切凿、垒样墙、放线和砌筑的整套程序。通过与当地石匠的密切合作,我们仅在砌筑过程中控制石块尺寸、缝隙宽度和错缝方式三个变量,在此框架内给予当地石匠们自由,根据自己的手感和经验完成具体的砌筑。

© 方书君工作室
© 方书君工作室
区位图
区位图
场地剖面图

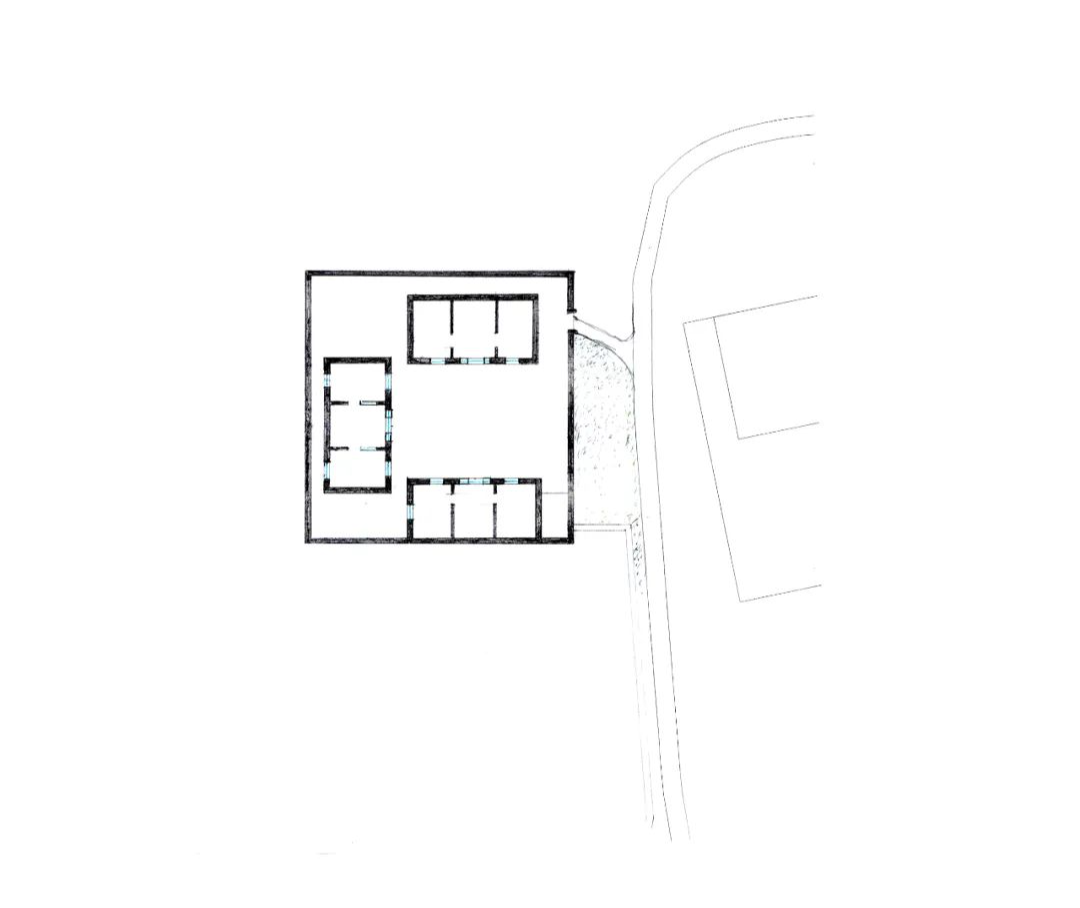

原始平面图

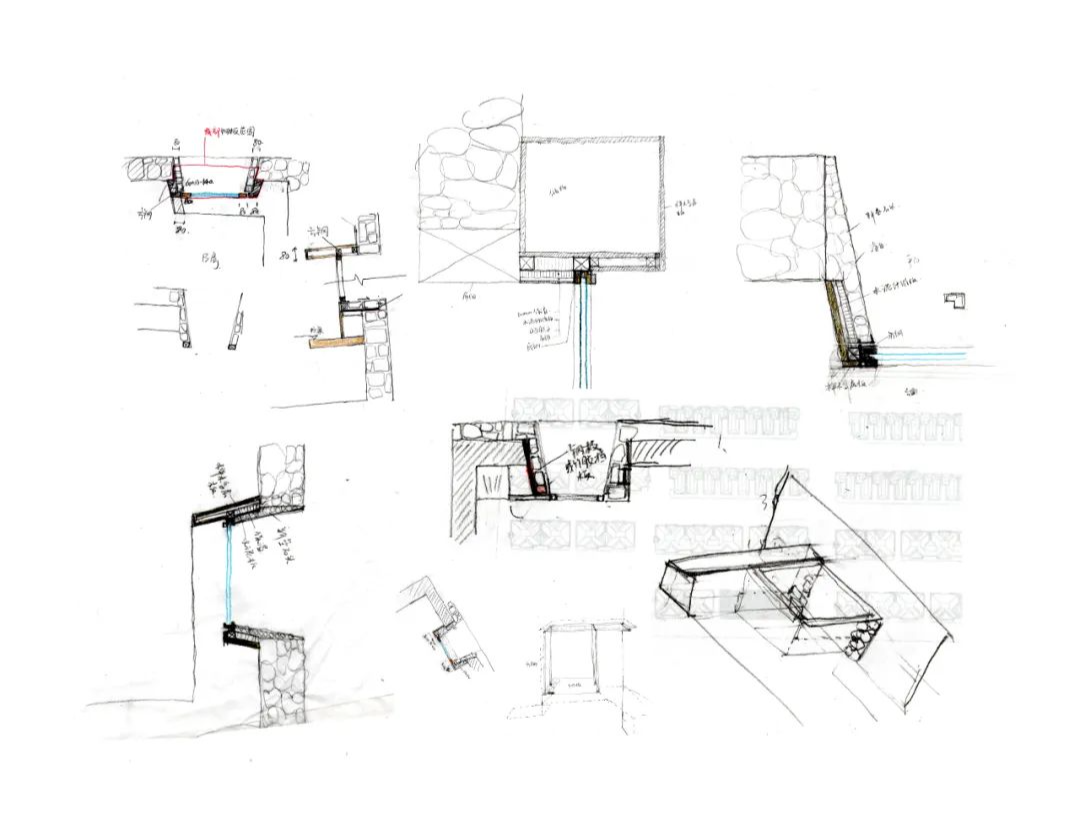

草图
草图
草图
新建平面图解
院墙改造策略
场地平面图
新建平面图解
新建剖面图解

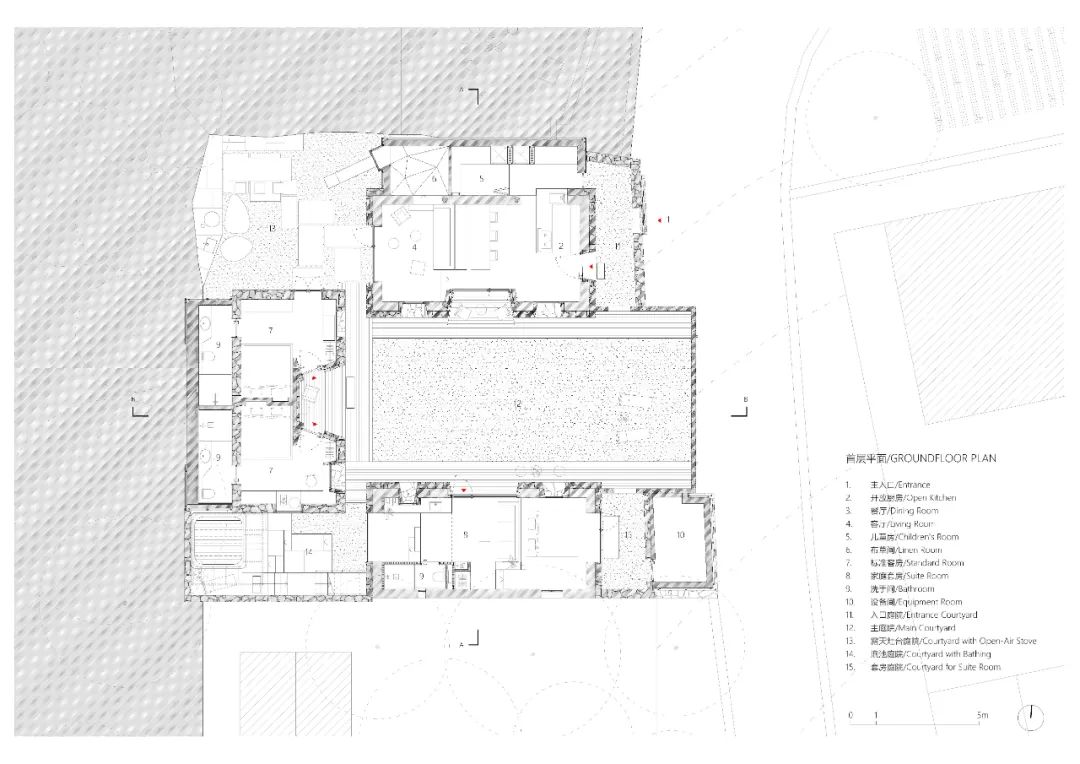

首层平面图

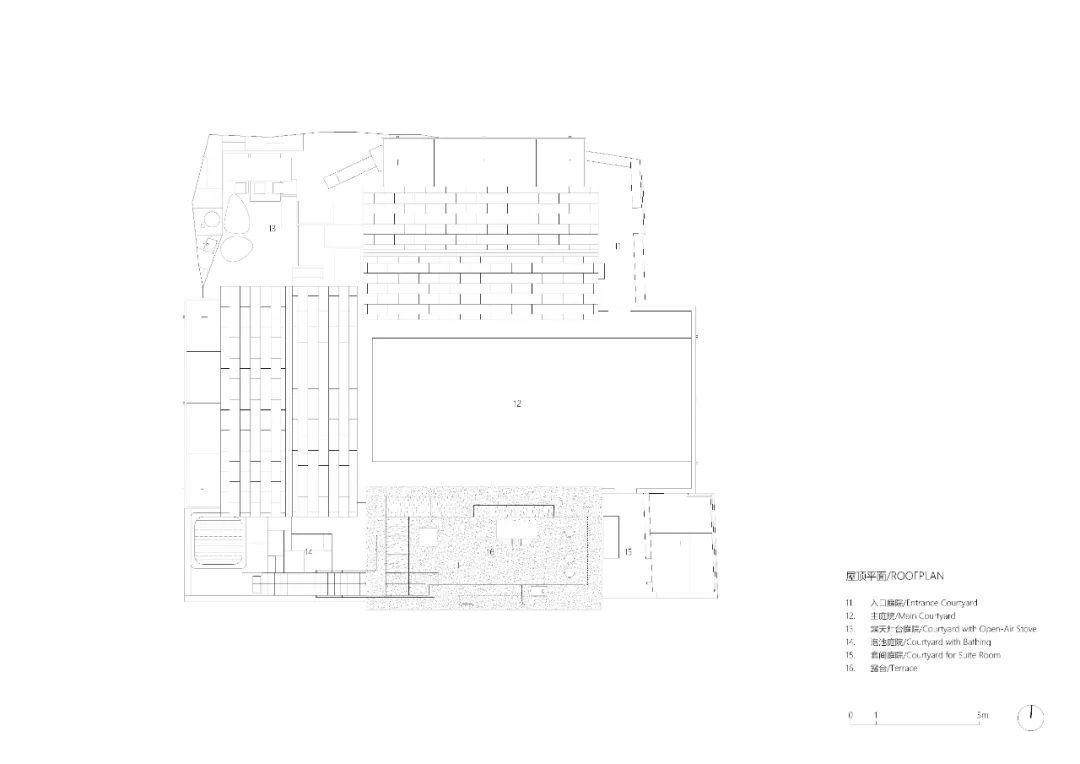

屋顶平面图
立面图
剖面详图
外墙建造轴测图解

项目名称:借山院
建筑设计:STUDIO FSJ
项目完成年份:2021
建筑面积:166平方米
项目地址:北京市房山区十渡景区北石门村
设计团队:方书君,何况,丁思民,张珞珈,章锐欣
驻场建筑师:张珞珈
委托方:三分肆然
建筑/室内/景观设计:STUDIO FSJ
施工方:北京占林建筑工程有限公司、当地石匠、当地木匠
摄影师:王子凌,丁思民,方书君工作室
