the first，我的小小工作历程

施工图.zip (4.15 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2011-11-24 11:33 上传

点击文件名下载附件
7施工图 如果自己找时间回想，工作1年了。尽管我是刚毕业，但的确进入工作已经一年有余了。
刚刚看了wendy 的两年总结，似乎，好像俺也该总结一下了。因为闲着无聊不如回头看看过去走过的路。

2010,6月18正式实习。
2011.7月1正式签单位。
这里记录的是2010.6.-------------2011.10.24这一时间段小devy的工作。还有甚至一些更小的图就不上传了嘿嘿。

必须感谢一下老梁兄，创办了这么一个网站，还有一些群，我是先进的群再知道的网站，我一直在想有个平台可以交流，可以记载，abbs我不会用，自由建筑我也不会用，arhidaily我也只能看图片，筑龙用的还很陌生···

一直在想过的每一天可以记录，以后即使过了10年，我还有实实在在的东西可以看，可以触摸。我自己选择是每个月出一幅水粉画，每天记录自己的工作。但是进步不能只是记载更多的是交流。感谢E拓。感谢老梁。

在这一年有余的日子里完成的东西：

1若尔盖草原上牛棚羊圈的设计
矮油。。这个图我还没有考过来。。
这个重点不是设计，是改变了我的性子。
那时我还是个大四学生，被家里逼着实习，当听到要做牛棚羊圈的设计时，我很愤慨；并且对甲方的态度一般，对领导的
态度也不是很和谐。有个所长告诉我，我们是一个服务行业，哦？服务行业？整天听家长念叨的建筑不是龙头么，。。唉，被骗了。直到我正式工作的时候，才从家长口中得到一句真话，以后你就要画一辈子图了，语气带点无奈。。。虽然是动物住所，但也是设计，而且还涉及到不同民族的建筑特性，以及动物的行为学，这又让我学会了做设计之前要先了解，要先查资料。
和甲方相谈得过程，喝茶或吃饭，一直都是所长付钱，我问，为什么要我们付啊？所长说这个你不懂。。哦？？其实我现在也不懂为什么是乙方付，但是既然是生意，让自己赚钱的生意，起初肯定是我买单。

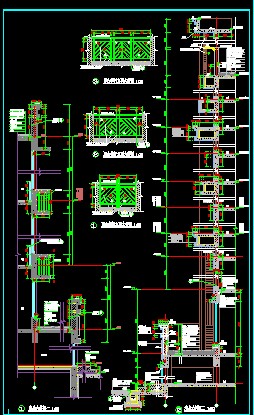

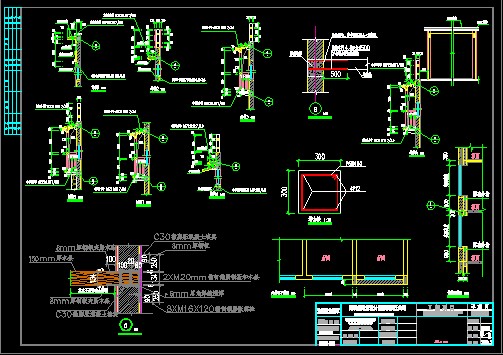

2墙身大样图的绘制
这是我第一次画详图，没有人教，也没有人帮忙。纯粹是自己找的详图资料依照效果图画，并且这是我建筑生涯的第一次在单位通宵，并且是一个人。最后结果很好，顺利完成。并且得到了认可。

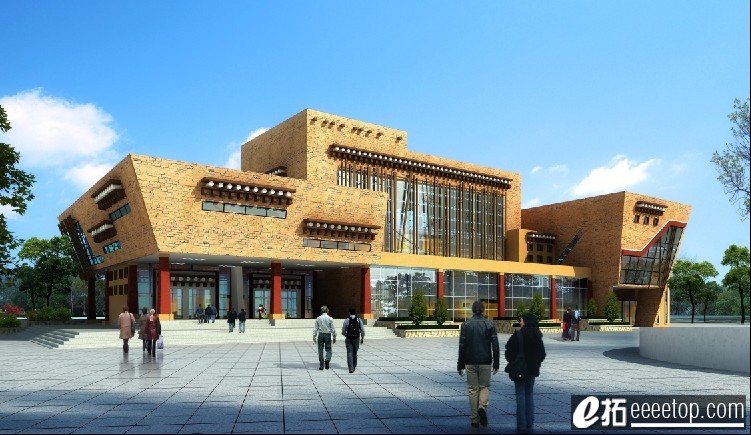

3展览馆的方案设计
展览馆位于羌族地区，名字模糊了，回头查一下。
做这个设计让我胆颤心惊，因为第一次守着人家做模型，而且3D我认为做出来好丑，SU里面白色体块都是那么美，但是在3D面前我无语了。这让我意识到了真实场景的重要性。真实真实，环境环境，建筑建筑，体量体量，材料材料，场地场地。。要紧密联系不能脱节。尤其是材料，当建模人员问你这个面选什么材料的时候，我的第一反应是空白的那时候，现场思考的，也不叫思考就叫蒙！惭愧。在绘制CAD的时候，我的展览馆二层是悬挑的，当时有个结构的前辈走过来说挑这么长，结构怎么做的起呢？。。我对这句话记忆很深刻，当时年幼的我回的是，我都设计出来了你肯定要把结构做出来呀。。。现在我很羞愧。超级羞愧。。尤其是在画过施工图之后，自己超级意识到方案的重要性，一个好的方案是将结构考虑在内的，不会出现后期让别人考虑这个地方怎么施工哦，这个地方时做不出来的，以及这个屋顶构架咋么做，这个地方是不合规范的，甚至还带有水和电的问题。。当然我的这个展览馆方案设计时没有实施的，只是老总给了我一个做方案得机会。

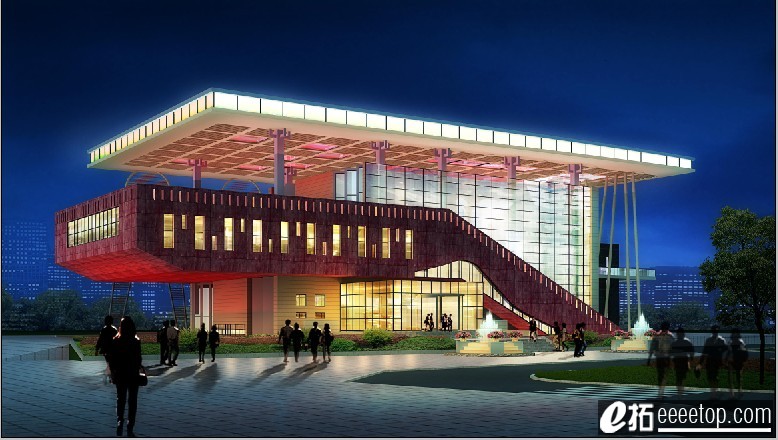

展览馆方案1


展览馆方案2

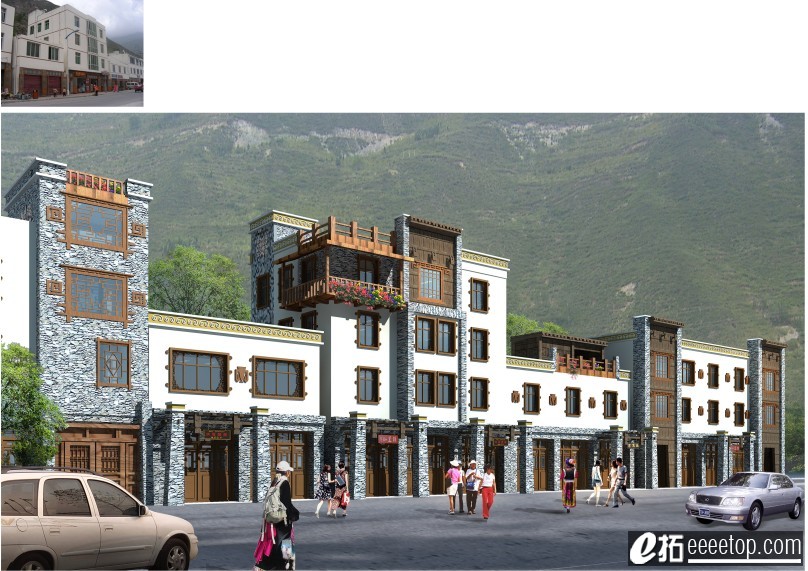

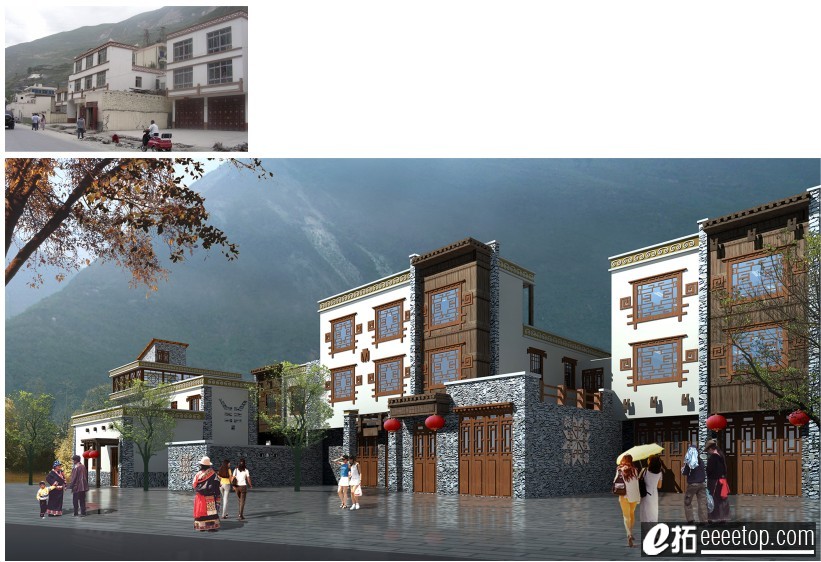

4立面改造
在已成的建筑的基础上改造立面，目的是体现出一种风格，体现出民族建筑特点。以开展旅游项目。
这个是由3个人共同完成的。这个项目让我学到了团队合作，并且必须把自己当成团队一员，共同将项目完成。不仅要完成，并且尽可能的让合作的过程愉快。为什么要愉快？因为起初一开始做这个改造的时候，我提出了一个倒梯形的概念，但那时没有得到认同，并且抹杀了，还有一点被嘲笑了。还是年幼的我很是郁闷，很是生气。不理那两个男生了。但是后来我自己想通了，我的目的是学习，是经历这个改造的项目，于是我又收敛了性子，请他们吃了顿饭，继续共同完成工作。但是在这个过程中我不愉快，因为我并没有把心放开的参与这个团队，只是假意的完成的。对此我还是有心结。革命尚未成功，同志仍需努力！但是此立面改造还是以俺的思想和工作量为主。。因为有经验的人实在是太懒了，我可不想以后因为工龄长而挫杀自己的工作态度。

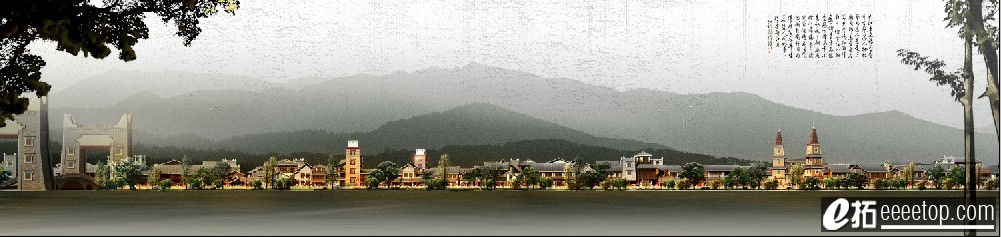

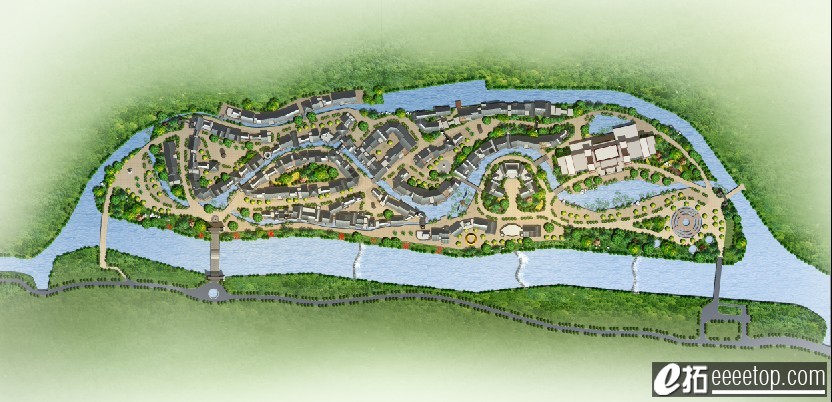

5风景区规划
这是我第一次接触规划，没有很多的设计，因为甲方请了一位师傅已经画好了规划图。唉，我也就顺手描了一遍cad,但是真的不能小瞧描图的工作，因为你可以在描的过程中琢磨这个人是怎么规划的，道路和建筑的关系式怎样的，以及河流与建筑的关系。
规划在我认为好难，就像一个领导组织整个团队一样。亟待成长！


6施工图
最先接触的是屋顶施工图，哇，真开心我终于接触施工图了。


登录/注册后可看大图

（这是我换了一家单位的成果，因为已经到12月了，再不接触施工图我i就开始回学校了，没有机会实习了）
屋顶施工图，以及正规的强身大样图，还有剖面图。嘿嘿，施工图好生强大。
这里不提具体的画哪样图要怎么思考了，单说动脑筋想这个地方怎么做就够难了，怎么节约钢筋，怎么省钱，还有做出来的效果会是什么。。都是要掉头皮的。有个前辈告诉我画施工图最重要的是要有空间感，对，空间感！看平面想立面，看效果图想平面，立面，相互校对。我接触施工图之前是先把制图规范以及施工图绘制深度都抄了一遍的，还是有点效果的。分水线等等这些名词就有印象了，到时候思考屋顶平面的排水方向有出路了。


7施工图
这次是全套了哈哈，除了地下室和风井。听说工作不到两年不会让你接触地下室施工图的。唉。。尚需努力！
标准层施工图上次没有画到，这次终于自己着手了。此时不爆发更待何时。轴线的标注，尺寸的标注，不仅要标清，并且要干净，还不要重复，真不简单。还要想地漏，排水管，空调立管等等放在那里最合适呢？恩，还要查图集。。嘿嘿，这个方法是要先看说明目录哦，不然看你怎么查，即使查到了也读不懂。
（上传了附件可以下载）

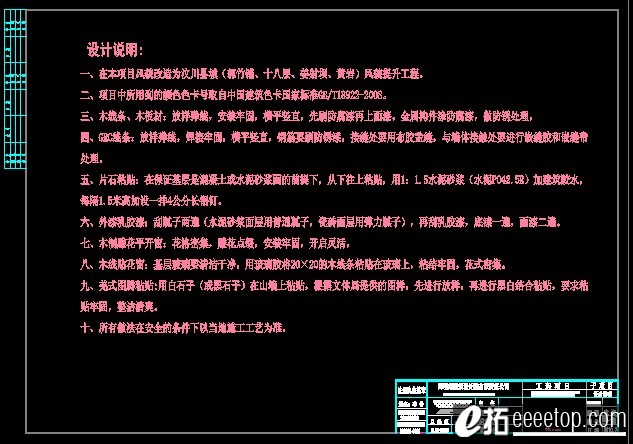

8校图
这是我最开心的了。每个人拿着施工图深度说明，一点一点的检查别人的图，好开心。写说明的时候要用字准确，原因交代清楚。


登录/注册后可看大图

这真是最好玩的了。尤其是等到各方图出完，结构建筑，水一起对的时候，真是好高级的事情啊。你会发现前辈就是前辈，看一眼就发现问题。不过他们好认真，是一点一点的，一个地方一个地方的校对。有时候都让我们自叹不如的，人家太认真了，态度不是一般的端正。
附：校图打印了好多A2纸，时候我把他们都裁剪了，整了几个本子给自己打草稿，记录每天的工作

9现在的方案。。还没有完成保密嘿嘿


登录/注册后可看大图

有一点PPT不仅要中内容，表现方式还是可以多多重技术的。。我的文本做的都不是很漂亮，就不提了。。
革命尚未成功过，同志仍需努力！加油加油
希望现在的我还可以坚持10年！fighting!

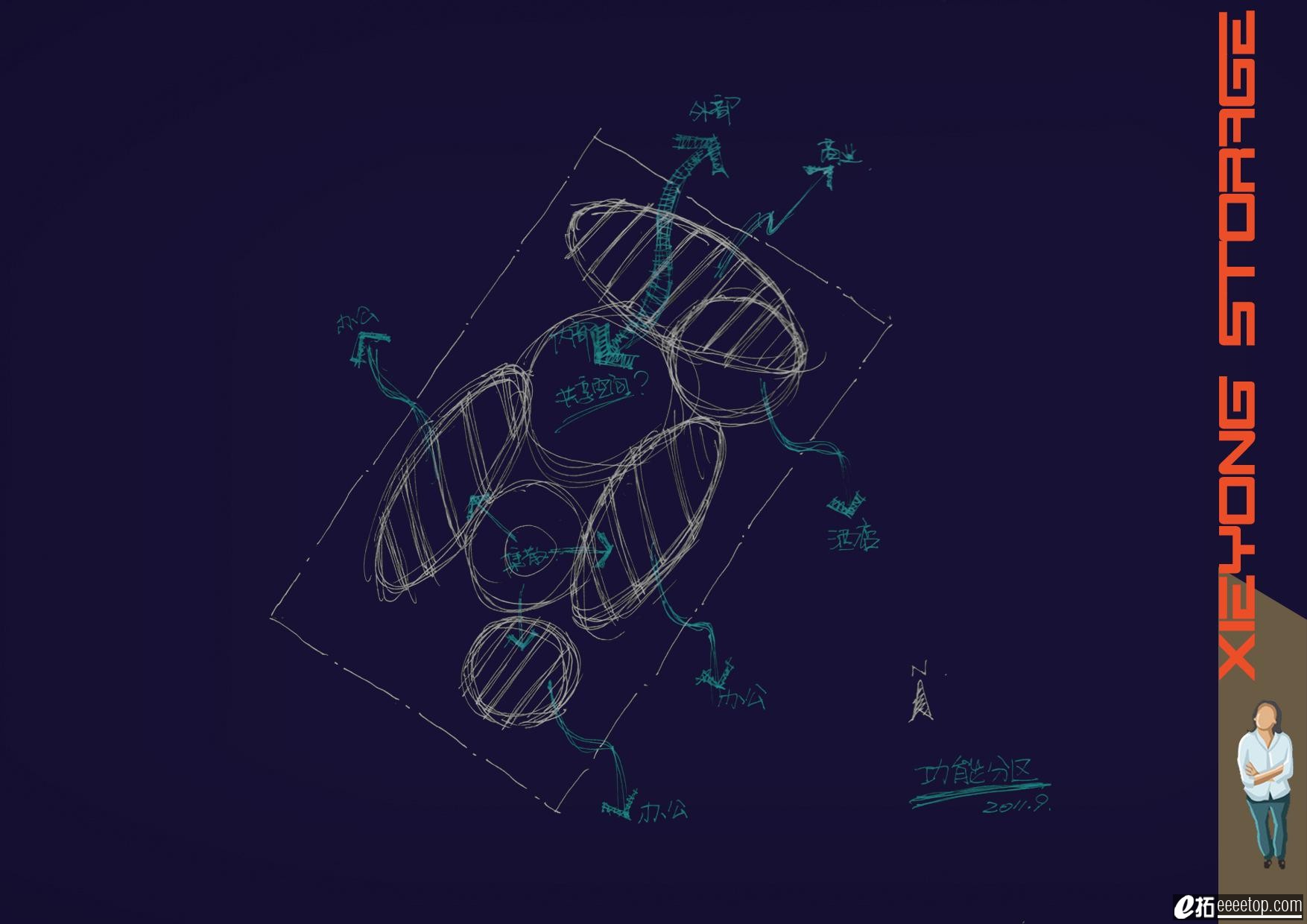

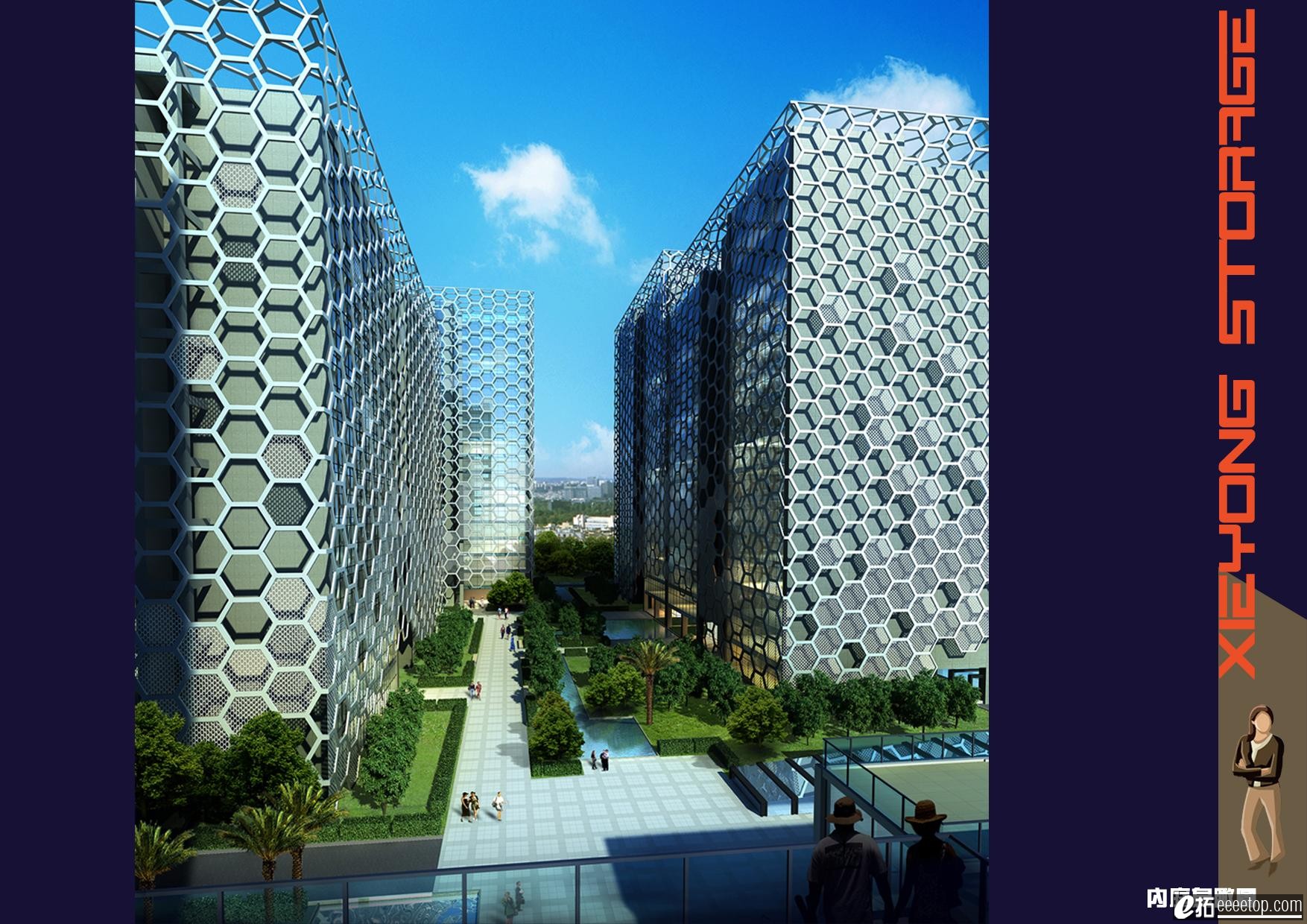

附：现在的方案完成了（今天是11.11.24）上传几张分析图和效果图


上面的这一轮甲方觉得造价高，也不喜欢玻璃幕墙的建筑。之所以会选择这样的立面造型也是因为起初在沟通的时候甲方说喜欢现代的，大气的建筑。
于是在进一步深入沟通的基础上，本来是和股东A交谈，但是真正做主的是最后才出现的股东B.
于是乎调整了方案见下图

做点工作总结是蛮好的，至少感觉自己也不是浑浑噩噩地在过；我没有做过施工图或是校图工作，看你写的好像比做方案要好玩一些似得，呵呵。

话说，我还蛮好奇你那个“若尔盖草原上牛棚羊圈”是啥样的。:lol

感谢楼主和我们分享你的心得体会与工作历程。

关于那个图片显示问题。

不要上传太大的图片，超过1M的图片出错率非常高。可以对图片做适当的压缩，一般在300K之内即可，如果有特别的欣赏价值，可以适当大一些。

用“画图”打开图片，再直接保存，可以大幅度减少图片文件大小。

       小dexy的工作历程从规划到方案到施工到校图，也算是经历了全套了，个中酸甜苦辣每个人都有体会。

      每天都记录当天的工作内容，就算打酱油也记下。这样能使你对自己的工作有更深刻的理解，更能清楚自己的工作量和工作效率，同时方便以后的查阅。

回复 wendy 的帖子

;P，那是我第一个实习单位的，现在呆的是我实习的的第三个单位，签得就是这一家。。。考了图的，但是觉得不好见人，，我就删了。。惭愧惭愧。。我再找找

回复 king2548 的帖子

恩恩。因为我呆的是小单位，人也少。。就全套了。。就是设计思想以及施工图的深入深度还不够。。革命尚未成功，小devy仍需努力。。。

回复 深圳老梁 的帖子

好，我试试。因为我这两天一直在加班，在单位上传的。现在空了我好生弄一下。顺便把我刚做的一个动画PPT传一下。嘿嘿

成长历程，不容易啊，每看一点就自卑一点，我也要努力了

回复 112224066 的帖子

哎呀，。。我把图补全让你更自卑一点哈哈。开玩笑的，积极一点就好了。

回复 112224066 的帖子

把图片传齐了可以再看看嘿嘿。。。

:):):):):):)

呵呵，好吧，你就尽情打击我吧，相信你们也是这样过来啦
等你们老了我也打击你们，年轻就是本钱，哈哈
奋斗奋斗ING

哈哈哈，你有多年轻，我自认为还是很小的。89年:loveliness:

Your experience is really nice and better than me coz I still haven't done any construction drawings and most of my work just focus on design. Fighting ~

justonetoo 发表于 2012-10-19 11:54


登录/注册后可看大图

Your experience is really nice and better than me coz I still haven't done any construction drawings ...

加油加油。每个人的内容都不同，自己热爱就好。现在第二年，除了设计，画图，之外增加了看书复习考试。
