前言

PREAMBLE

2018年，澳大利亚开发商beulah收购了墨尔本南岸中心的一块地块，并向全世界征集塔楼设计方案，要求与众不同，并在诸多摩天大楼种脱颖而出。



经过多方筛选，由UNStudio和Cox Architecture共同提交的设计方案“城市绿脊”（Green Spine）打败了其他入围团队，包括BIG、蓝天组、 MAD、MVRDV和OMA，赢得了“Southbank by Beulah”的国际竞赛。


Southbank by Beulah

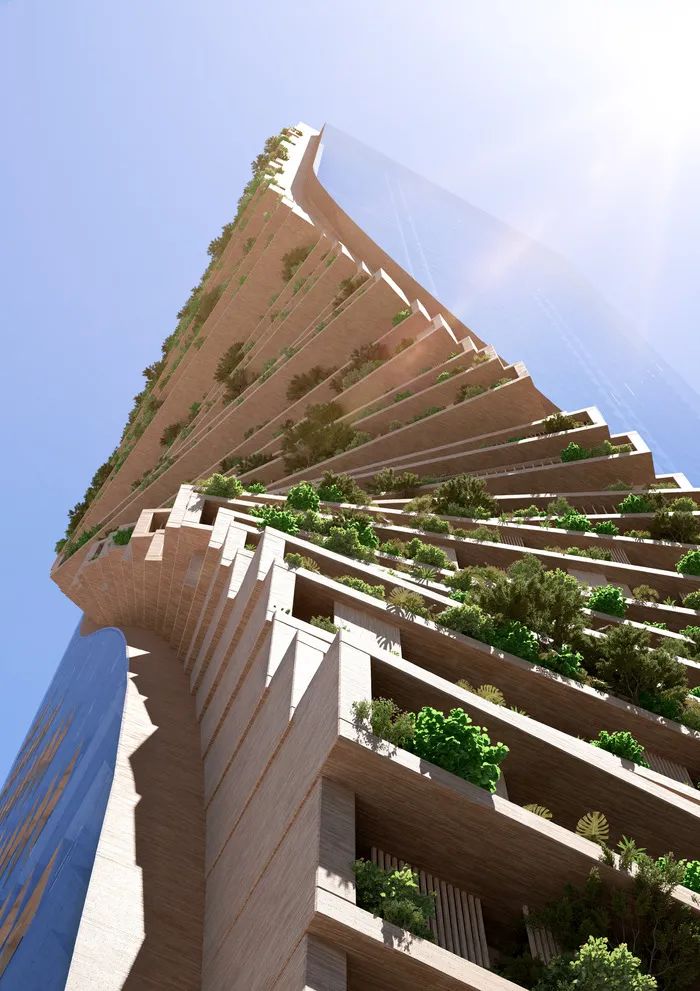

这座扭曲向上，并覆盖植物的建筑将会成为澳洲最高的摩天大楼。建造过程中也遇到很多技术问题有待处理，接下来我们了解一些建筑背后的故事吧。

01
城市绿脊GREEN SPINE

Southbank by Beulah旨在为南岸地区和墨尔本打造一个新的目的地。



整个方案的中心思路是利用一道纵向的“绿脊”，将平台、露台和走廊空间连接为一个整体。



这一多层面的脊柱是通过一个单体结构向两端分裂而成，最终呈现为两个相互分离的高层塔楼。



这一设计手法能够为两侧的塔楼带来通透的城市视野，并显著地改善了建筑与环境的连接。




两座塔楼中，较高的一栋完全用于住宅，其高度为356.2米。这座楼的顶部将设置一个对公众开放的花园。



另外一座较低的塔楼将用作酒店和商业空间，其最高点达到252.2米。



“脊柱”接着从底商的公共屋顶花园开始，绕着两座塔楼蜿蜒而上，最终停在住宅楼顶部的“未来花园”处。



垂直阶梯式的公共基础设施区域，囊括了娱乐，零售，办公，住宅，酒店以及展览等功能。该区域的室内外空间完美结合了自然，公共空间和文化。



02
结构的挑战THE CHALLENGEOF CONSTRUCTION

团队经过多方考察，将商业、公寓、零售和一个文化广场，整合到两座塔楼的165层的绿色空间中。



Southbank by Beulah将成为第一个超过300米，并达到超高状态的垂直花园。



然而建造一座扭曲的建筑，并在其上种植植物并不是一件容易的事情。 首先第一个挑战便是要在库德岛（coode island）上，从淤泥地中，挖掘出20米以上的地基。



团队通过等距建设1200到1500毫米厚的混凝土墙，用来稳固地基。在最底层还有一块两米厚的钢筋混凝土。



地下室也有两种设计方式，其中一种是自下而上或锚定设计。



另一种是自上而下的构建方法，从一楼开始把所有的柱子和墙体元素推倒出来，然后做出地面坡度，挖掘下面的材料。



当然，这些必须要先在平板上留下一些大的临时开口，才能取出材料。然后再向下挖，重复以上步骤，每挖一层，建造的楼板便限制了围墙。


东塔细长的高度与13.5:1的比例是一个极大的挑战，它扭曲的形式是通过使用步行柱来实现的。



通常，柱子在楼层之间排成一列，以承载穿过建筑物，并向下到达地基的负载。但是在这里，每一根柱子都必须稍微偏移到紧邻地板上的那根柱子，从而形成建筑的扭曲，同时仍然保持负载通过的路径。



核心筒在塔的中心，核心和周边柱子的住宅楼层都有木瓦，在每层有一系列带墙，用来辅助支撑大楼。



阻尼器也将会被以艺术品的方式呈现给大家。



垂直森林本身不是什么新鲜事，但是Southbank by Beulah要面临的挑战是超过5.5km的垂直花园和空中花园，并延伸至街道365米以上。







除了植物的选择外，为了保证建筑在即使没人看管的情况下也能保持绿色，每个花园都将配有一个自主的灌溉系统。该系统能够监测环境状况，并将水和养分直接输送到每株植物的根部。



结构上，通过3d模型处理计算，可视化，使客户清晰看到每层结构的变化。



将处理后的模型生成平面图，便可推敲建筑结构是否成立。



如若这座建筑建成，不但为墨尔本注入新活力，也将成为最高地标建筑。同时也会改善大家对城市设计的看法，在有限的城市空间中也可以有一个绿树成荫，健康，24-7小时开放的绝佳生存之地。
