结合ecotect与winair4做的小区课设CFD分析


[版块:绿色化分析] [分类:使用应用] [复制链接] 报告无效帖子查看: 59189|回复: 151
拓邦元帅|Aaronyee 发表于 2011-9-6 23:41:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 Aaronyee 于 2011-9-7 00:04 编辑

大四的小区规划课程设计 其中包含了利用ecotect结合winair4做的CFD分析 做CFD风流体动态分析可以让我们刚好的掌握区域内的环境控制质量 以及植物配置对周边空气调节的影响 还有建筑高密度下室内外气流交换的可控性 已经风压对建筑外表皮结构材质的损耗等

基地背景 西安市南郊曲江新区某小区原址

气象数据 采用西安地区CSWD格式数据 CSWD来源于清华大学和中国气象局的数据,是国内的实测数据。

软件背景 小区场地规划建模由sketchup完成 导出DXF格式导入ecotect中做CFD基础参数 再导入winair4做CFD计算
                ecotect我就不介绍了 各位都大概了解
                winair4是由威尔士建筑学院的CRiBE开发的一款CFD研究工具 它主要用于本校研究生的内部课程学习
                由fortrain程序编制的计算流体力学的软件包,可以算作是一个CFD得求解器,执行效率很好,适应建筑前期分析
下面是我的部分分析结果 含动态静态两个部分

整体静态综合图

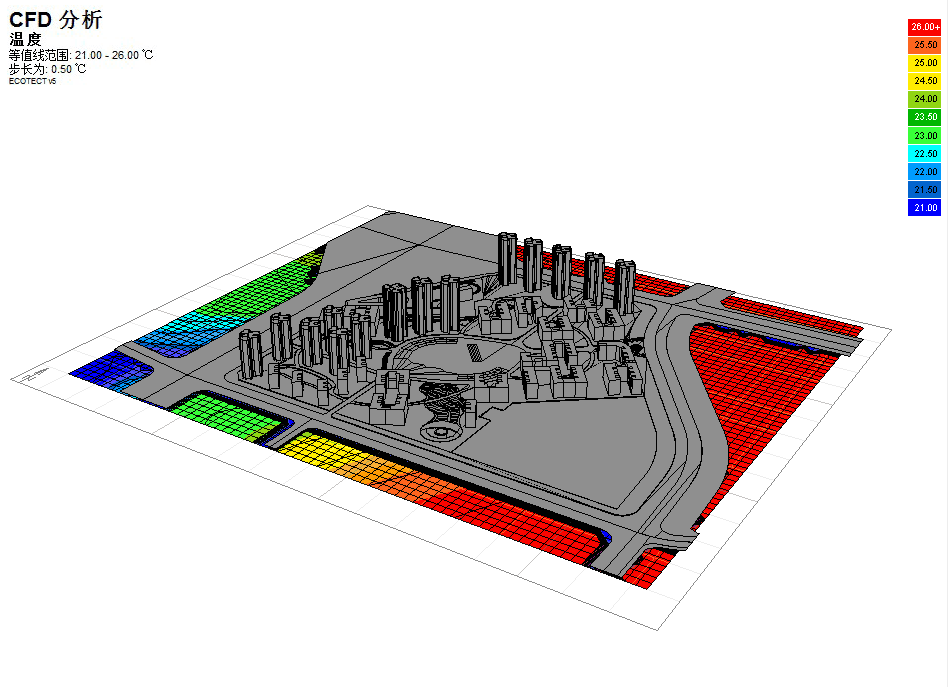

四项CFD主要分析结果动态演示 根据Z轴 也就是建筑高度的变化区域 空气流速各项性能带来的变化也是十分明显的 特别是从底层到高层过渡的风压值 变化相当明显 这也给我们的小区整体布局带来参考性的依据

以上四组为winair4计算完成后 导入ecotect中做的可视化动态演示 以下为winair4计算结果的图
区域建筑群在风环境下温度变化分布
区域建筑群受风压强分布
区域建筑群受风速动态分布色谱
区域建筑群所处风速矢量分布
区域建筑群所处风温度矢量分布
区域建筑群所处风强度矢量分布
winair4提供CFD计算结果输出图

到这就暂且告一段落 不过我想说的是 ecotect这种概念性分析模式 再结合其他相关软件进行数据处理的时候 所带来的结果不仅仅只是一些毫无意义的数据 这些数据可以作为整个区域环境规划的一个宏观的指引方向 而不是单纯意义上的概念表达 虽然气象数据的准确性无论是各方采集和还是其他因素 或多或少会存在误差 但是阶段性的变化是可以允许小范围误差对建筑性能产生影响的 毕竟时间不是恒定的 很多事情也在瞬息万变 我希望我只是提供了一个思路 供各位参考




评分

参与人数 7e币 +85 收起 理由
南门有酒 + 1 爆料兼分享,分享总让我们知更多。
snail-W + 20 交流多进步,碰撞思维火花最珍贵。
夕日 + 8 ……
tlibc03 + 1 交流多进步,碰撞思维火花最珍贵。
luna + 30 软件大师!!膜拜~~
wendy + 5 感谢分享。
深圳老梁 + 20 非常好的尝试!

查看全部评分

拓邦元帅|luna 发表于 2011-9-7 00:01:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好多专业的词汇,看不懂的我去百度了。
管理员|深圳老梁 发表于 2011-9-7 00:04:14 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
如果能针对分析图表做一些文字的表述性结论就更好了。因为以后面向的是领导、甲方和政府,他们是看不懂这些图表,要有意识逐步的锻炼自己文字与图表转换的能力。

非常好的尝试,值得大家学习。
拓土新兵|夭之野 发表于 2011-9-7 00:21:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
AA厉害的说 不只两把刷子啊呵呵
和E拓一起成长[url=http://www.eeeetop.com/static/image/smiley/default/tongue.gif]
管理员|深圳老梁 发表于 2011-9-7 08:46:14 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
kekexili见解汇总:(根据交流2群聊天记录,kekexili,华中科大教授)

我总觉得这种“外场”的CFD分析在目前没有什么实际意义,噱头大于价值,因为气象数据是非常非常动态的!用一个静态平均值去模拟推算出影响,其结果导向何方?需要新的算法和软件。

我看这类项目时候,首先看数据源。

目前国内的气象数据非常粗糙,其取样密度和精度根本不足以描述实际气象状况。再拿他们做依据去进行CFD分析,结论很难准确。

简单地说,我们就取了那么几个有限的数据,最后居然把一个小区域内的“流场”描绘得那样细致生动,实在让人无法信服。

学校要首先教给学生尽可能严谨一些的科学精神和方法,不过从作业角度来看做得不错!


深圳老梁:老师的见解是中肯的。现在人们研究分析软件,多研究软件的命令操作,事实上学会如何确定软件之外的分析对象的条件与边界更为重要。如果条件与边界不能科学合理的确定,则分析数据亦为空中楼阁。






 楼主 | 拓邦元帅|Aaronyee 发表于 2011-9-7 09:07:44 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
回复 深圳老梁 的帖子

确实 这个问题我也有所考虑 就像我帖子里说的 气象数据的准确性随着时间的推移 整理和统计的过程 很难有精确的控制 除非每天24小时时时上报 但是那不可能 但是宏观的分析在指导前期意向上还是有它存在依据的
管理员|深圳老梁 发表于 2011-9-7 09:13:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
回复 Aaronyee 的帖子

是的,kekexili前面也提到,目前国内的气象数据非常粗糙,这种情况造成了建筑行业软件应用的基础数据奇缺,很多绿色分析软件在实际工作无用武之地,实在很让人遗憾。
拓都将军|栉文小筑 发表于 2011-9-7 12:14:51 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
感觉很牛叉  兄弟你真牛:D
拓邦元帅|mnhy888 发表于 2011-9-8 10:40:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这么高技术的呀
拓邑团练|筱柇 发表于 2011-9-8 14:15:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
技术好高
:lol:lol:lol:lol
拓土新兵|阿尔伯蒂 发表于 2011-9-9 19:20:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
呵呵,传统中国建筑设计向来遇到这样的基础环境分析都是图示法,概念法来处理的
拓土新兵|shawnowen 发表于 2011-9-13 11:10:16 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
做的不错~~正在学习~~
拓乡士官|jason72 发表于 2011-9-14 22:30:36 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
想请教一下winair4的应用前景 最好能和目前主流的比较一下 谁能给解解惑啊?
 楼主 | 拓邦元帅|Aaronyee 发表于 2011-9-15 10:38:53 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
回复 jason72 的帖子

winair4我前面也介绍过了 也正是因为属于学校内部使用 所以比起主流的流体分析软件flunt和IES来说 在准确性上还是没有特别高的精度 但是概念分析和后期辅助分析方面是够了
拓乡士官|jason72 发表于 2011-9-15 18:35:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
回复 Aaronyee 的帖子

好的 谢谢 对学生而言定性的分析是够了的..
