【蜂巢建筑】SubD Tools命令全解析

之前有讲一个SubD基础案例的教程

但是讲解非常有限

只是讲了SubD的基本建模方式

一些小伙伴大呼不过瘾

有没有SubD全面的讲解

所以这节课就来详细说一下SubD的基础知识

以及各个工具的用法

什么是SubD

即细分建模技术。细分建模已不是个新鲜技术了，它早已经是动画，工业，产品，CG行业的基本操作。简单来说，越是有机，自由的造型，细分建模就越方便。它就像你在捏橡皮泥一样，可以轻松自由的创建任何复杂的形体。

（官方解释：对于需要快速探索自由造型形状的设计师来说，SubD 是一种新的几何类型，它可以创建可编辑的、高精度的形状。与其它几何类型不同，SubD 在保持自由造型精确度的同时还可以进行快速编辑。)

SubD建模方式

SubD的建模方式和之前的T-Splines一样。都是通过对 SubD 物件上的各元素（点，线，面）以推、拉、挤出的方式进行调整，在实时互动中探索复杂的自由曲面造型。并且显示速度比T-Splines快很多。

Rhino中的命令可以和  SubD 搭配使用，您可以随时向 SubD 物件添加精确的曲面造型细节（例如修剪、布尔运算、圆角等），以增强概念设计的表现效果。

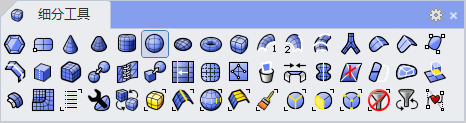

SubD基本工具讲解

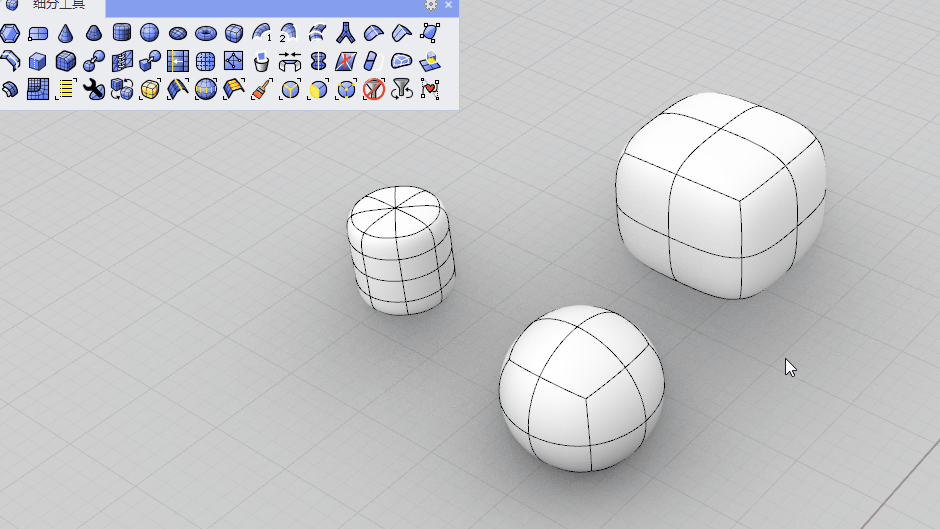

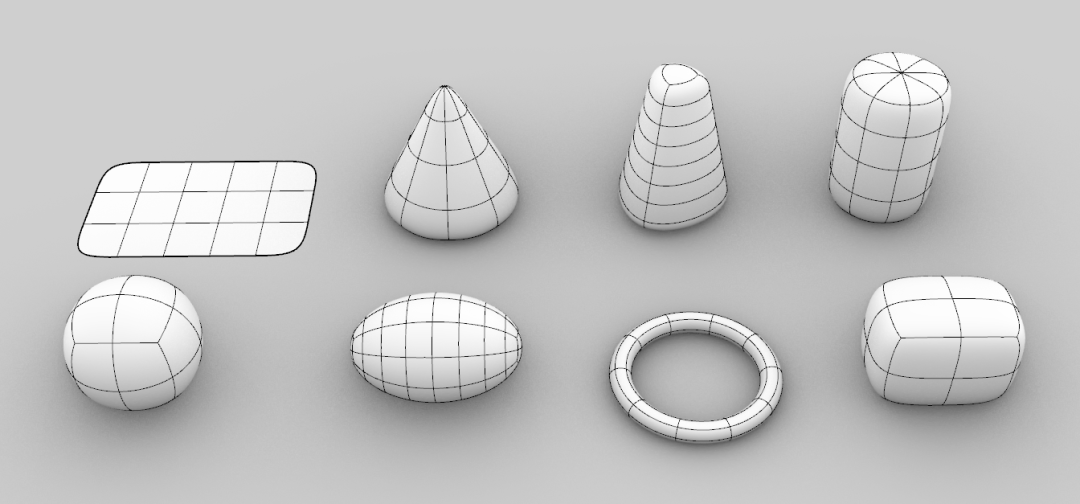

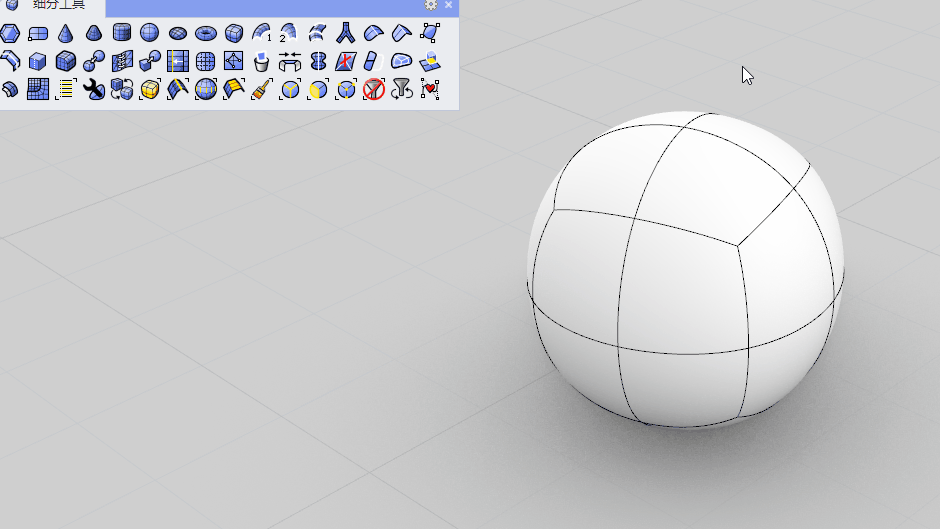

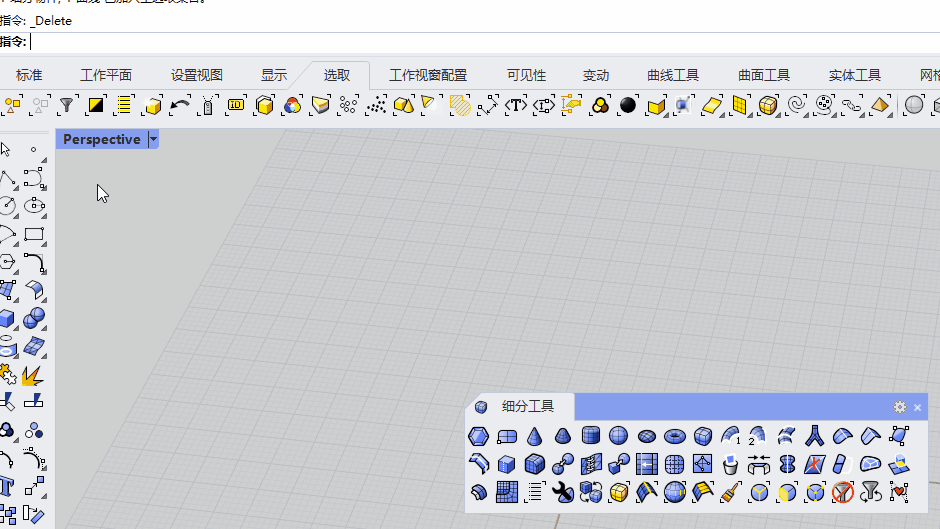

创建细分物体（平面，圆锥体，平顶锥体，圆柱体，球体，椭球体，环状体，立方体）

这些工具是为了创建SubD的基本形体，我们就是通过对这些基本形体的各种编辑从而得到目标形体。

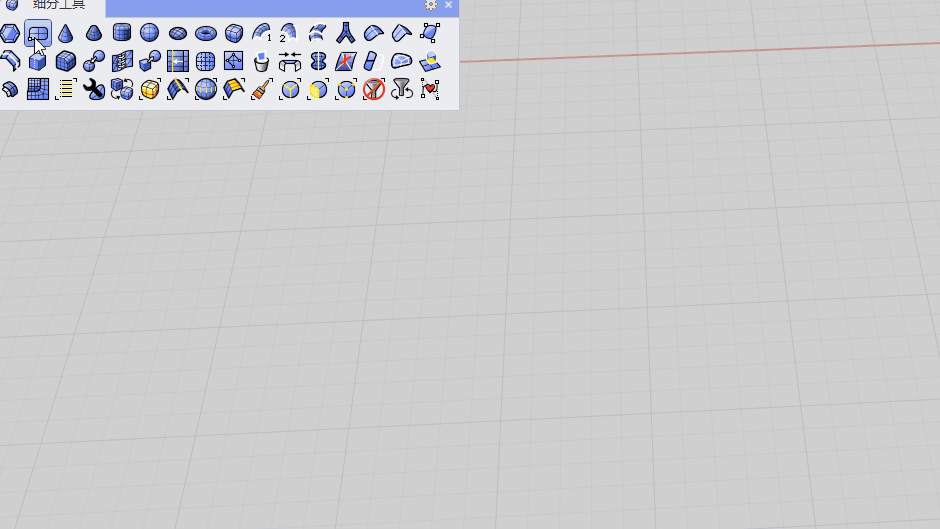

插入细分边缘

可以理解为挤出物件，和Rhino当中的挤出类似。（快捷键：按住ctrl+shift选中面，点击操作轴上的小圆点进行挤出，不是轴向方向的挤出要按住ctrl键）

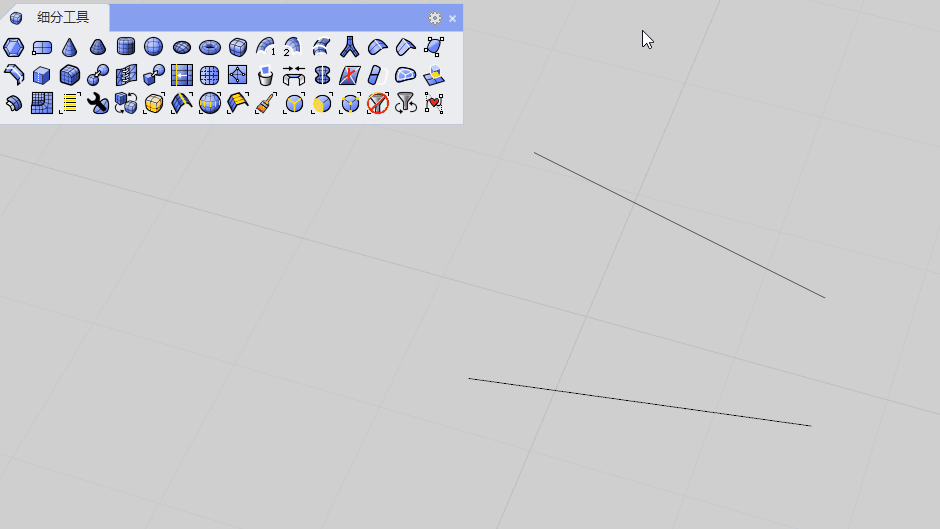

细分单 / 双轨扫掠

用法同Rhino手工的单/双轨扫掠，只是结果得到的是细分物体。我们可以通过SubD的调整手法对其调整。

细分放样

用法同Rhino中的放样，只是结果得到的是细分物体。我们可以通过SubD的调整手法对其调整。

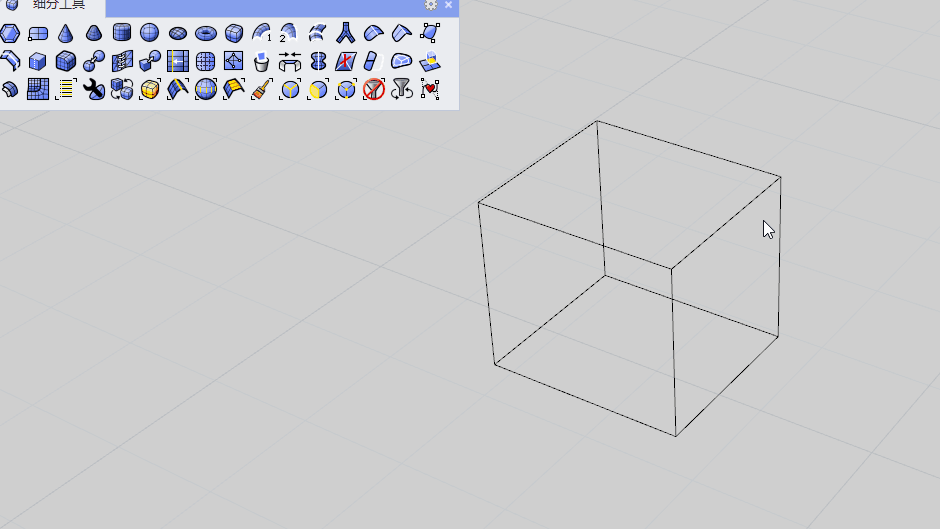

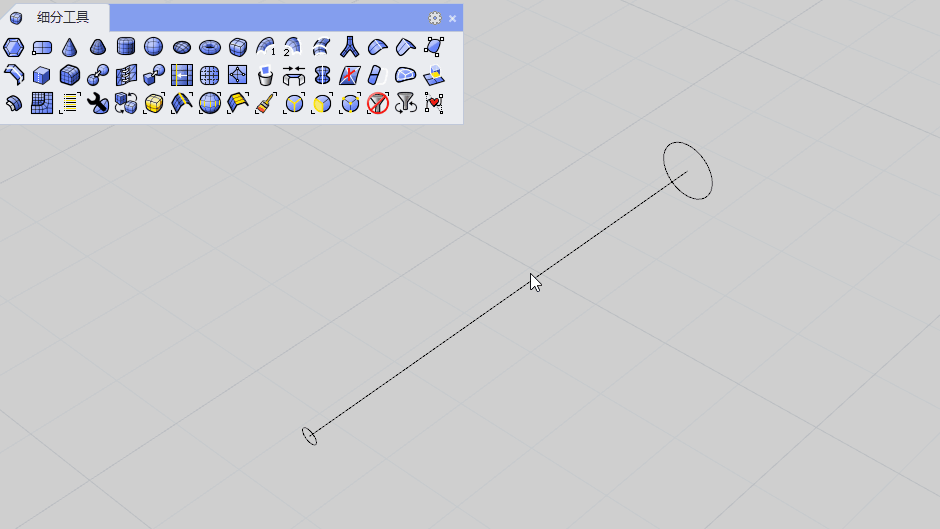

多管细分物件

用法同Rhino中的成管（pipe），得到的是细分物件。我们可以通过SubD的调整手法对其调整。

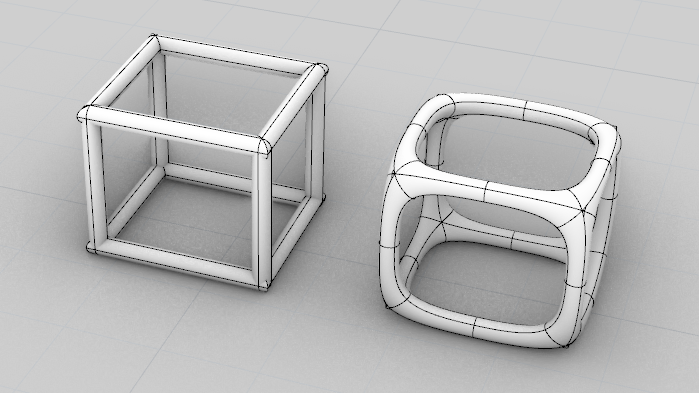

△成管（左），多管细分物件（右）

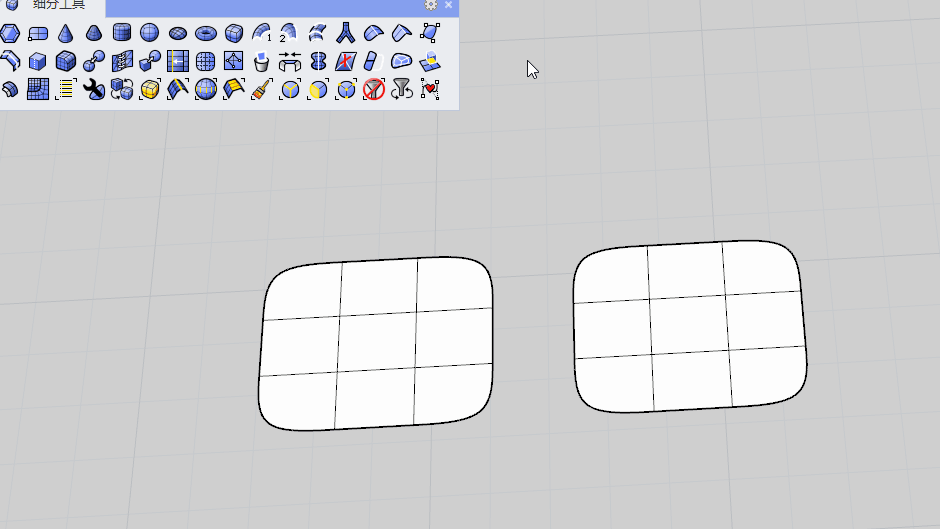

移除 / 添加锐边

将边缘变的锐利 / 移除锐利的边缘。

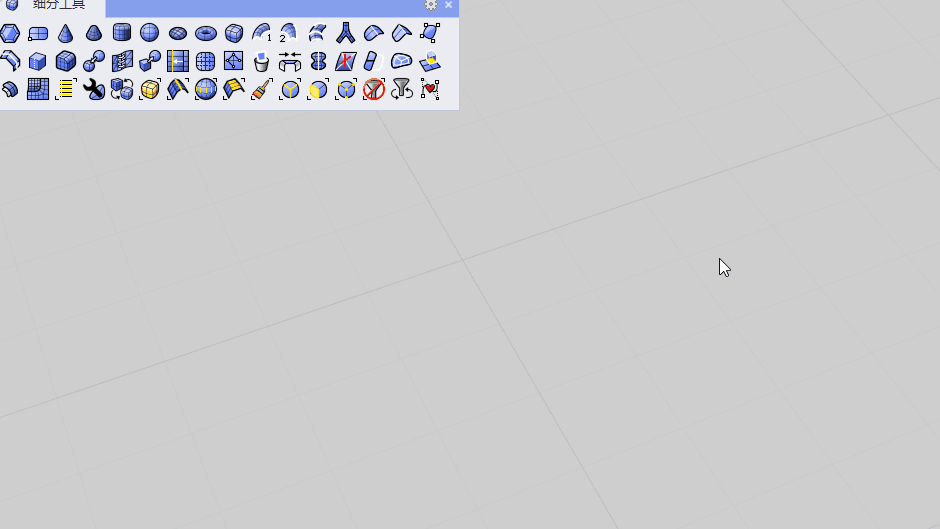

单一细分面

类似Rhino中指定三个或四个角建立曲面，这里是指定N个角建立单个细分曲面。可以按Tab键将SubD的显示模式切换为平坦模式更直观。

插入细分边缘（循环/环形）

增加一条细分边缘线，更好的控制形体。

合并两个 / 全部共平面的面

将组合的面再进行合并，有点Rebuild那味道。注意必须是共平面的面。

网格或细分斜角

对网格或细分边缘斜角，同样，转为平坦模式显示更为直观。

将物件转换为Nurbs / 转换为细分物件

将物件在Nurbs和细分物件之间互转。注意细分物件转Nurbs物件是不可逆的，一旦转化过去是没法完美转换回来的。

缝合网格或细分物件的边缘或顶点

和Ts中的焊接同理，将边缘or顶点缝合起来。

滑动网格或细分物件的边缘或顶点

就是移动边缘来调整形状

对细分面再细分

将细分物件进行再细分操作。

在网格或细分上插入点

在细分面上插入控制点。插入之时会默认转成平坦模式。

删除网格面

删除指定的面，选中面按DELETE一样。

乔接网格或细分

可以对细分物体边缘或直接对曲面进行乔接。

对称细分物件 / 从细分中移除对称

根据X轴，Y轴，自定义轴创建对称细分对象。

合并网格面

将细分物体的点，线/面进行合并。

追加到细分

在细分物件基础上增加细分面。

填补细分网格洞

和Rhino中的补洞一样，这里是补细分物体的洞。

挤出细分物件

同Rhino当中的挤出，点击操作轴的小圆点或按住快捷键ctrl。

偏移细分

同Rhino当中的便宜曲面。可以偏移实体或否。

用四边面重构网格

这是个很赞的工具，可以将物体转化为四角形网格，从而转化为SubD进行编辑。选项里也可勾选直接转为SubD物件。

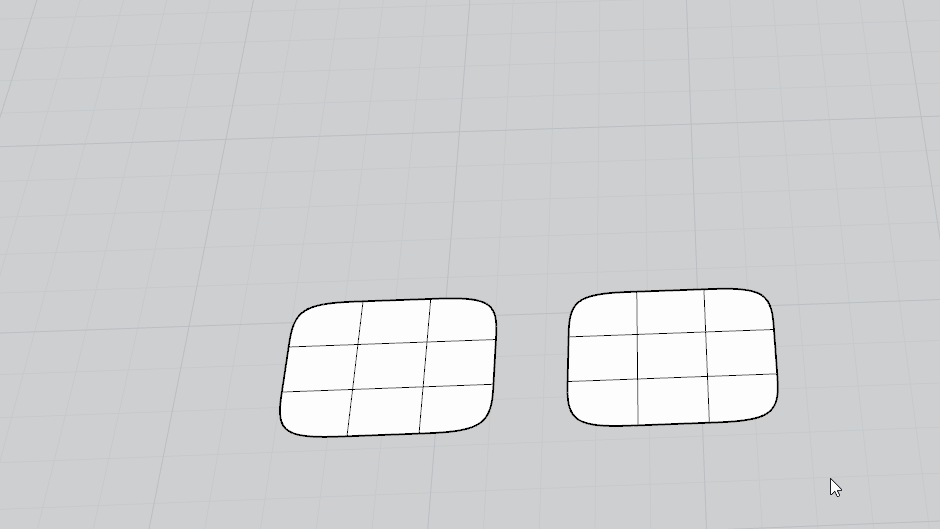

切换细分显示

这就是之前说到的SubD物件有两种显示模式，平滑模式和平坦模式。通过这个切换，快捷键是Tab。

使曲线适用细分

将曲线变为细分曲线，从而使曲线可以用SubD的方式编辑，也可以通过曲线生成SubD物件。

其他的就是一些选择细分物件的命令，这里就不再阐述了。

以上就是SubD全命令解析啦，喜欢就快快收藏吧。
