CAD软件中怎么沿墙布置设备？

在使用浩辰CAD电气软件绘制图纸的过程中，有些时候会需要将设备沿墙布置，那么具体如何操作呢？接下来的电气CAD教程就让小编来给大家介绍一下国产CAD软件——浩辰CAD电气软件中沿墙布置设备的相关操作技巧吧！

电气CAD教程：沿墙布置设备

在墙线上沿墙插入单个设备，布置时只要在墙线附近点击一点，浩辰CAD软件即可自动判断墙线方向，自动布置在墙上，同时图块中的文字可以自动处理为正确的方向。可多个设备同时沿墙布置，可设置间距（即设备和墙之间的距离）。

注意：浩辰CAD电气软件中自动布置功能，如沿墙布置等，需要判明的墙或门窗，用户可以通过建筑模块中的土建接口，处理建筑底图中墙和门窗；如果建筑底图线和图块定义比较混乱，建议使用后面的沿线布置功能。具体操作步骤如下：

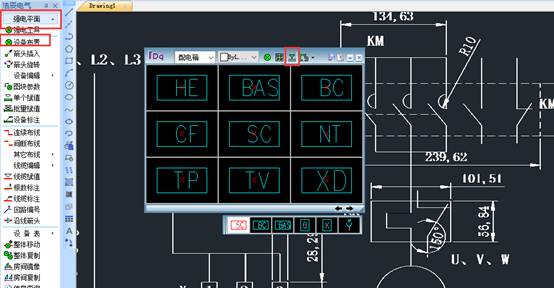

首先打开浩辰CAD电气软件，然后找到并依次点击【强电平面】->【设备布置】->【沿墙布置】。如下图所示：

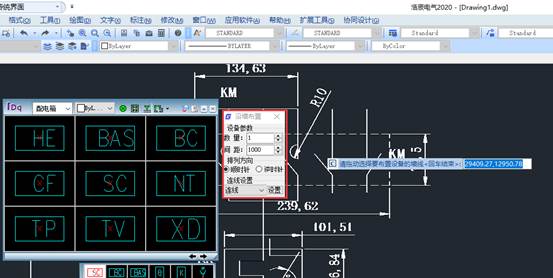

点开后即可调出【沿墙布置】对话框。如下图所示：

以上就是国产CAD软件——浩辰CAD电气软件中沿墙布置设备的相关操作技巧，各位小伙伴学会了吗？在以后的CAD绘图工作中如果需要沿墙布置设备可以参考本篇电气CAD教程来操作哦！
