一锅端出平立剖三种面的黑暗料理法

编者按：本文来自微信公众号非标准建筑工作室（公众号ID：non-standardstudio），本站经授权转载。

这种浓郁的味道真不可思议，

和极有嚼劲的面搭配起来，

让人不禁想要一口接一口...

《中华小当家》

拆房:解安妮  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松

作为都市里昼伏夜出高贵冷艳的建筑师，对待食物的要求和对待设计是如出一辙的：食不厌精、精益求精、精神伤害、还想咋地……

“中午吃什么”像“汇报说什么”一样是日常考验脑力极限的两大世纪难题。明明有无数想法在冒泡，但就是无法最终下决心：红烧牛肉泡椒鸡、鱼香肉丝酸菜鱼、剁椒排骨狮子头——到底该泡哪一个呢？
方便面不是为了方便吗？为什么要有几十种口味，做一碗安静朴实的美泡面它不香么？

拆房部队今天就要拆一包真正的“方便”面。一锅端出平立剖，一键解救方案狗。

西班牙马德里发起了一项数字艺术博物馆的建筑设计竞赛。基地就选在西班牙马德里市中心的老城区里。
别看名字挺玄乎，说白了还是一个博物馆。且是一个面积不太大的博物馆，总共也就1000平米，功能也没做妖：除了应该有的展览空间，就是一些办公和教室这种常规功能；要求尽可能向城市开放，多提供公共交流的空间。

至此，竞赛的所有条件都很正常，恍如一朵盛世白莲普度众生。但一个没有妖气的项目拿什么吸引各路神仙好汉为民除害呢？

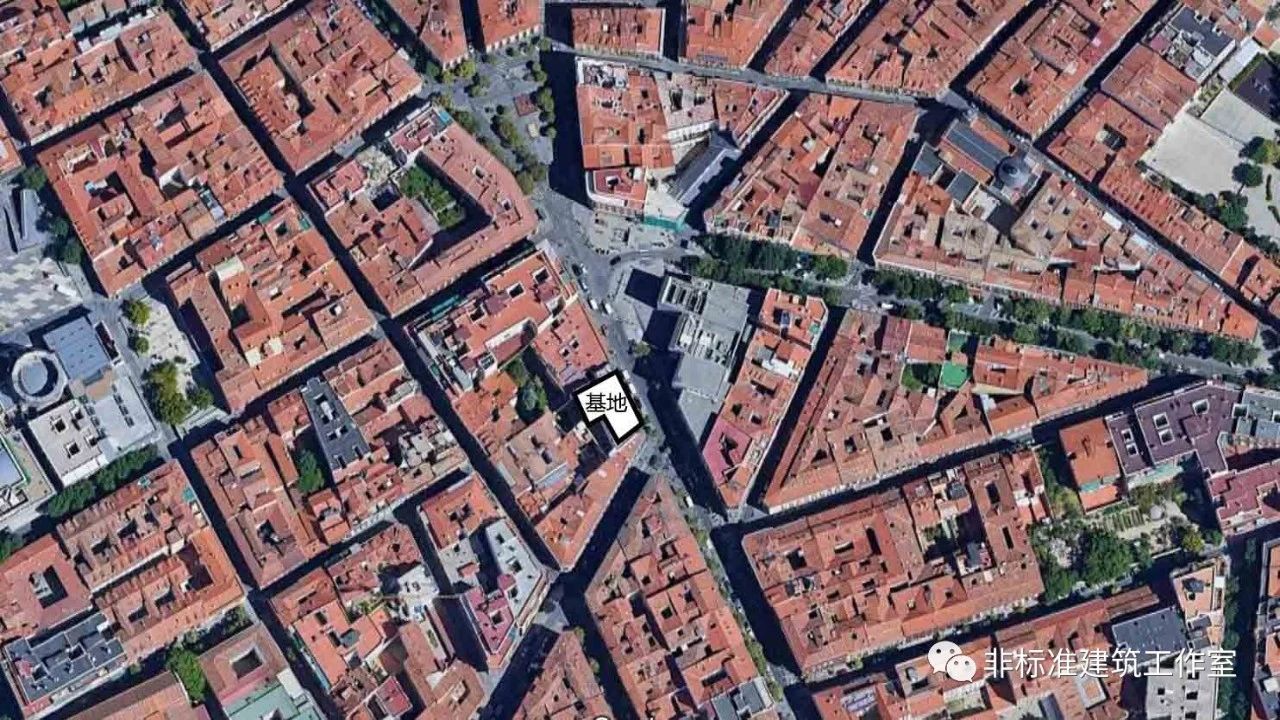

如果你再多看一眼基地，估计就能感觉出不是没有妖，而是妖的很片面~

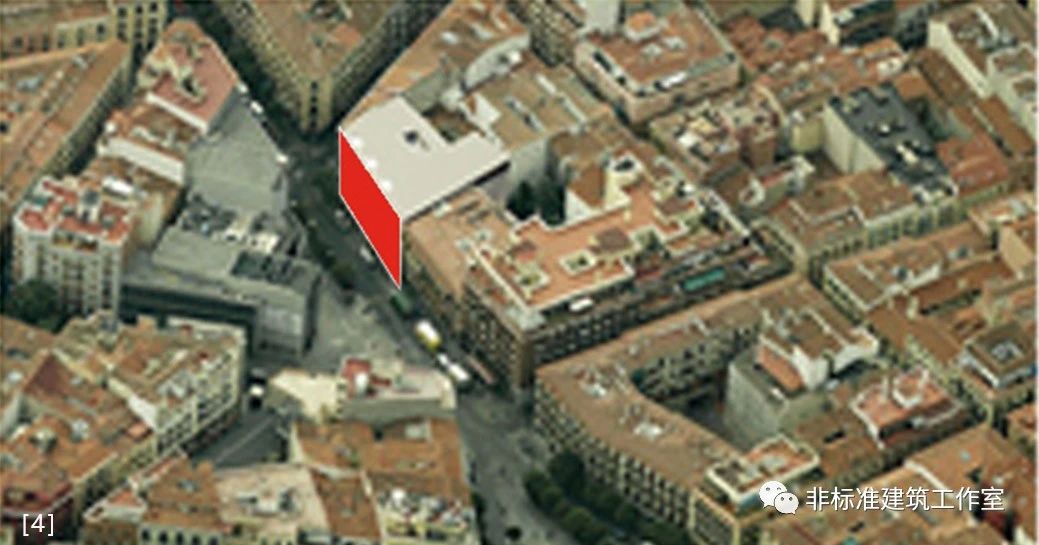

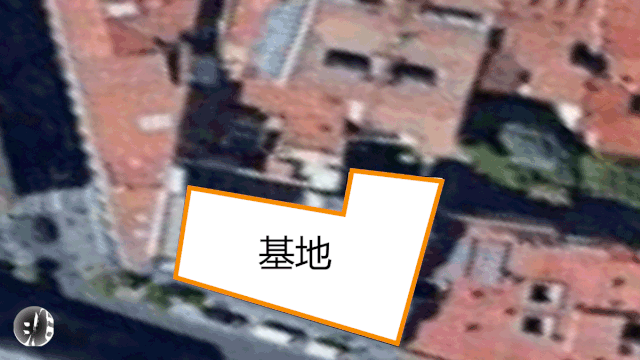

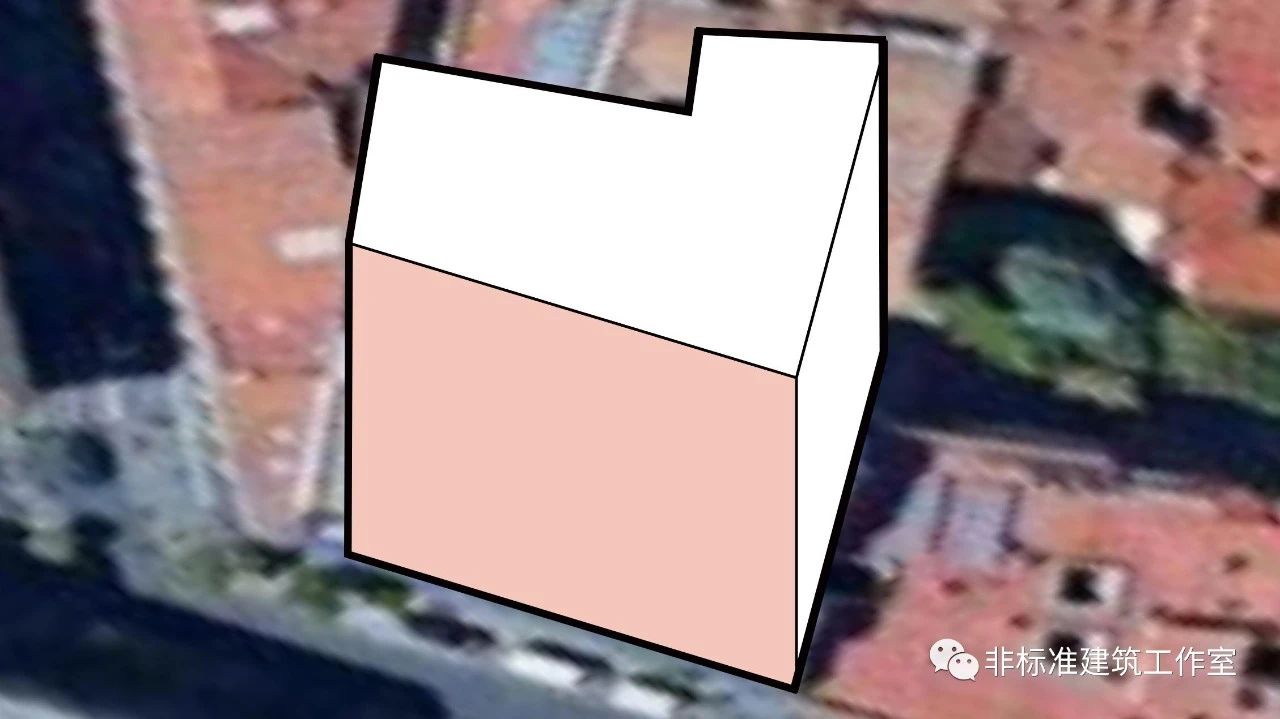

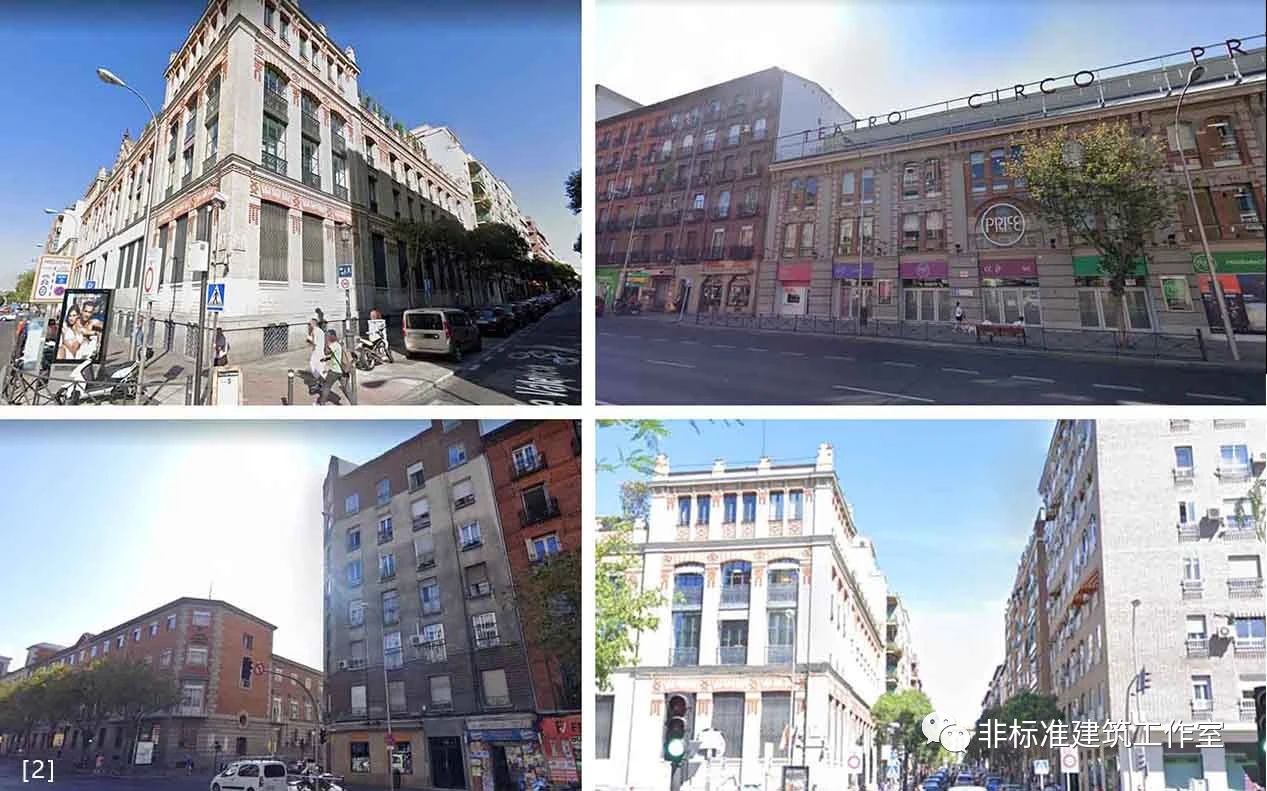

由于场地位于高密度老街区，面积只有300平米。300平米不要紧，反正总共也没多大。真正要紧的是整个基地有且仅有一个立面。还是个北面。






摊开了说就是，作为一个临街面，公共活动空间必须在这里拥有姓名；作为一个北侧面，展厅的采光问题也必须在这里行使权力。 那么，问题来了：作为三层楼单传的唯一临街北侧面，是选公共空间还是选展览空间呢？要不你俩打一架？

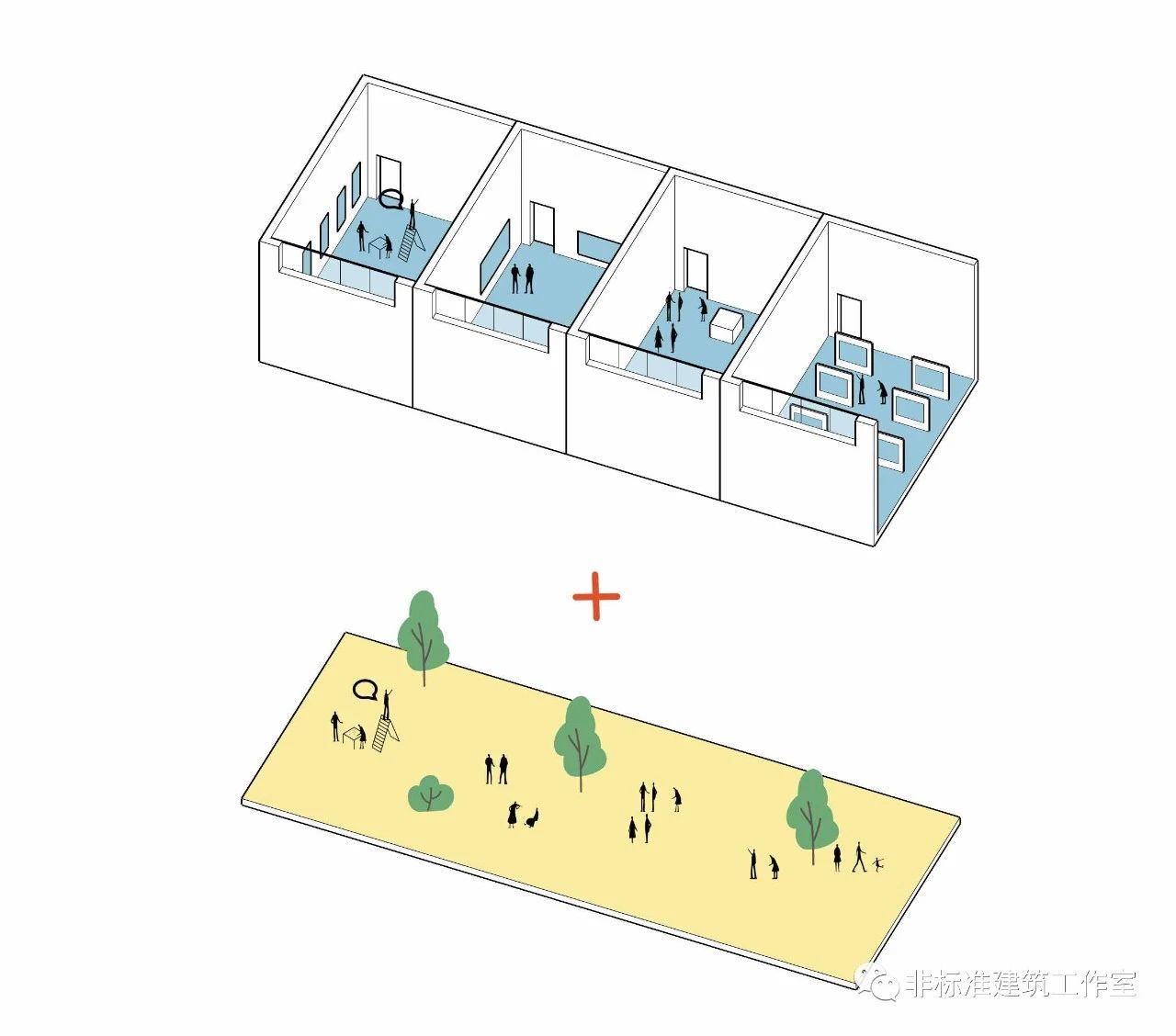

警察蜀黍说了：不要打架，打赢坐牢打输住院。 如果不打架的话，现在的问题就变成如何在这个独苗小立面内既放下相对实的展览空间（formal）又放下相对虚的公共空间（informal）？

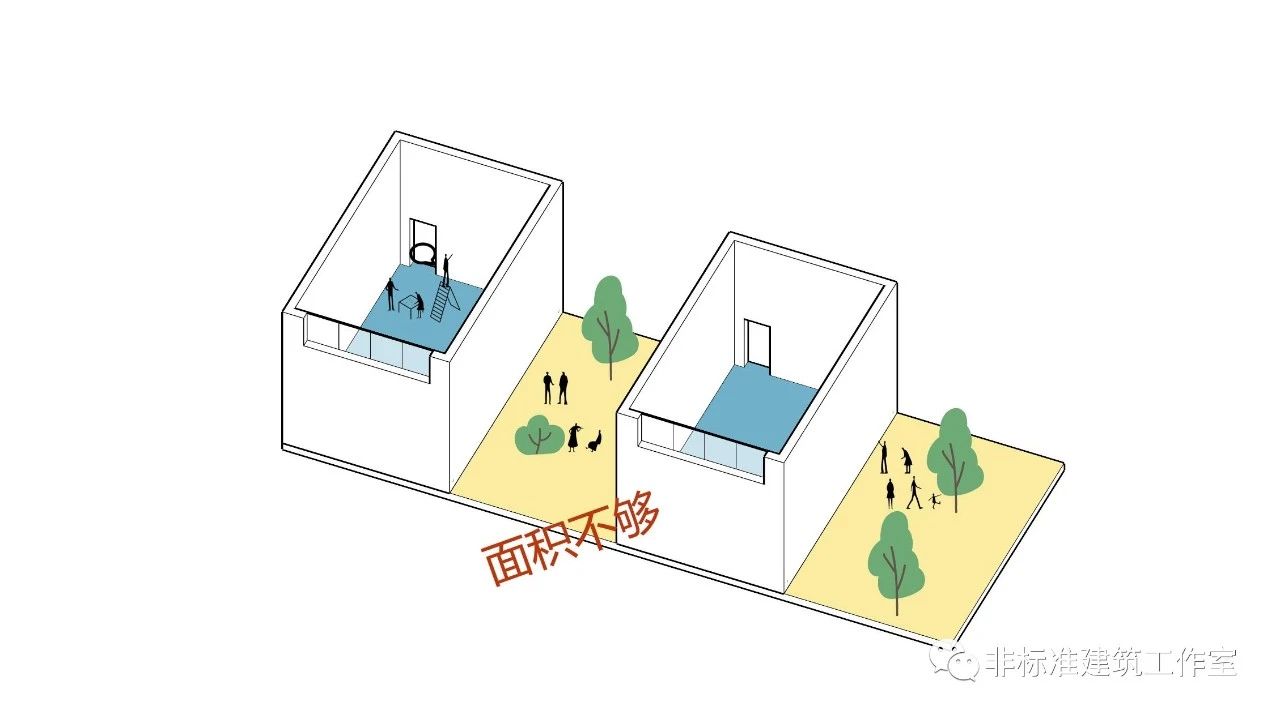

首先声明，按照常规方式间隔设置在这个项目里没法操作。原因很简单——面积不够排不开。

常规的不行，那就要来点非常规的黑暗料理了。划重点：保留有效关系，打破建筑空间的正交关系。没人规定房间非得正正方方的吧？你的祖师爷柯布西耶已上线，罚你抄写并背诵新建筑五点100遍。 虽然展览空间和公共空间都需要对外开敞，但明显开敞程度不同：展厅采光只需要一小截高窗就能解决，而公共活动空间当然越开放越好；相反，展厅空间需要相对完整的空间深度以便适应不同展品的布展，而公共空间则无所谓。也就是说，二者的有效空间不同。

那么，大家都只选择自己需要的部分不就好了吗？按需分配才是共产主义。

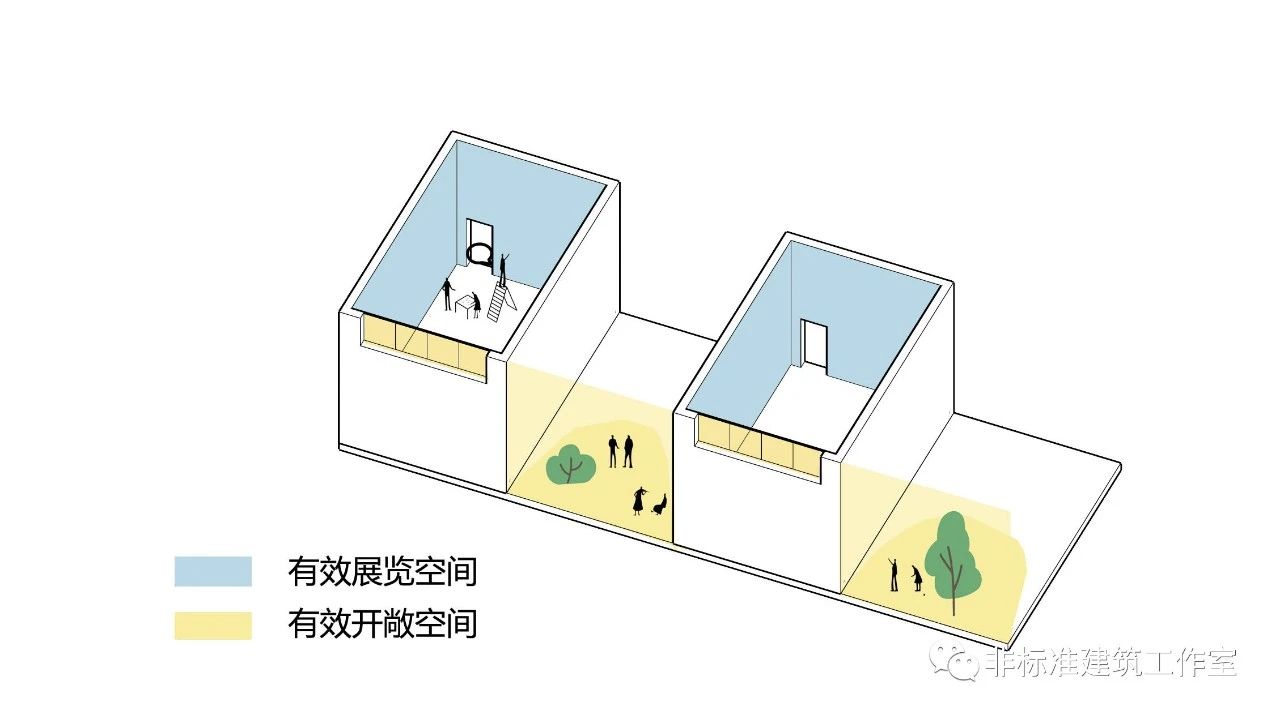

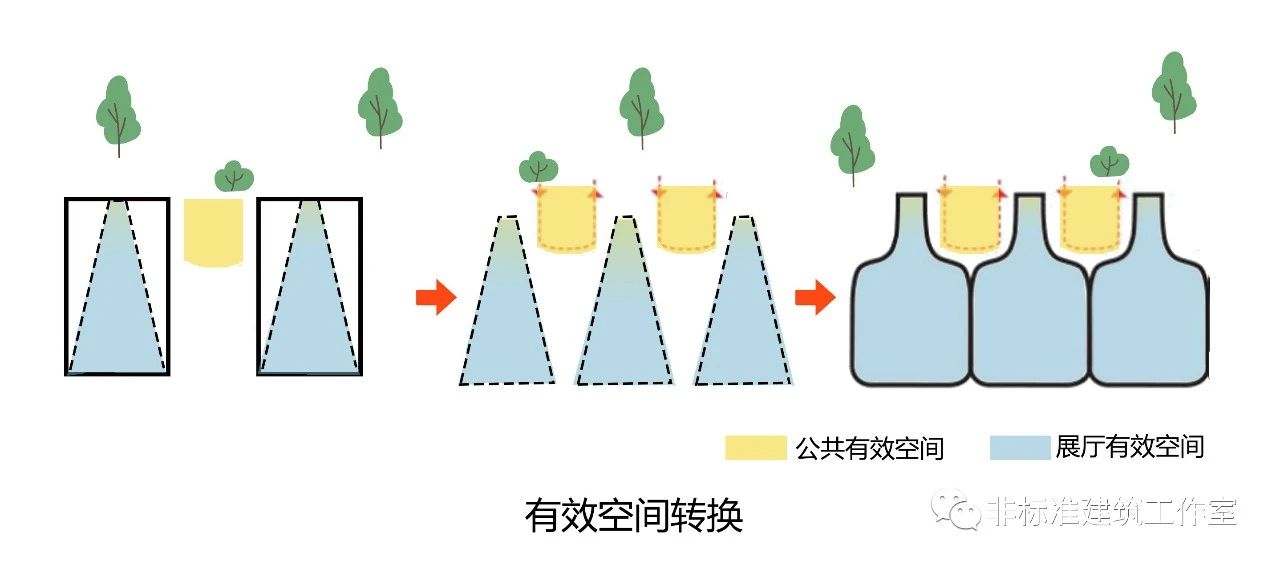

按照有效空间的需求生成建筑空间。

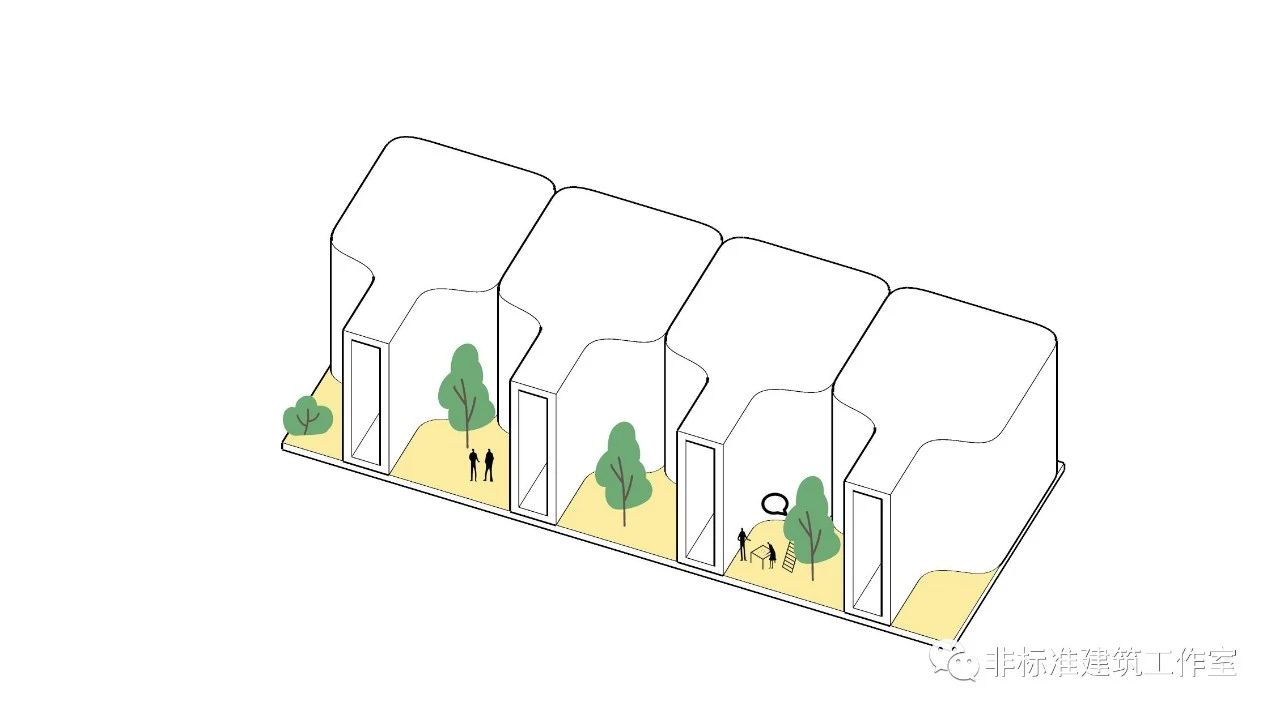

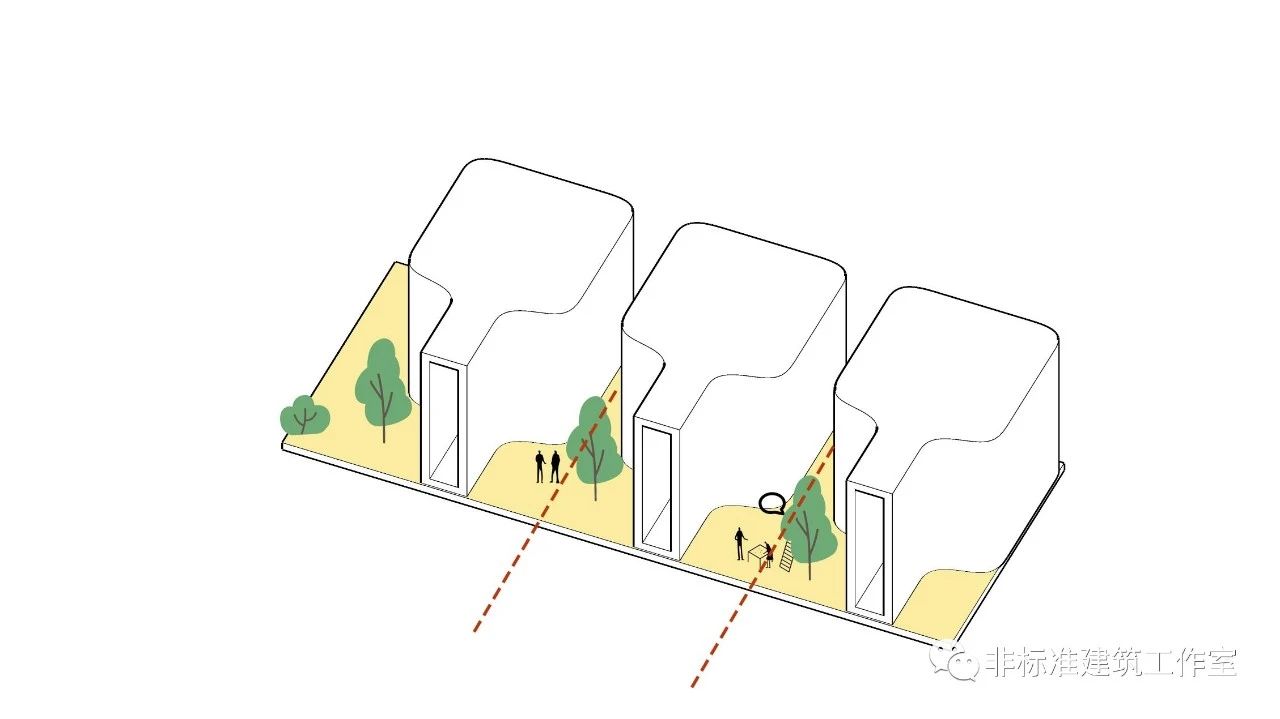

更进一步拉开展厅间的距离，让公共空间深入到建筑内部。这样一来，活动空间可以最大程度的保持开放，而竖直窄窗也满足了展厅的采光需求，并且还可收获不同时间段的光线投影。

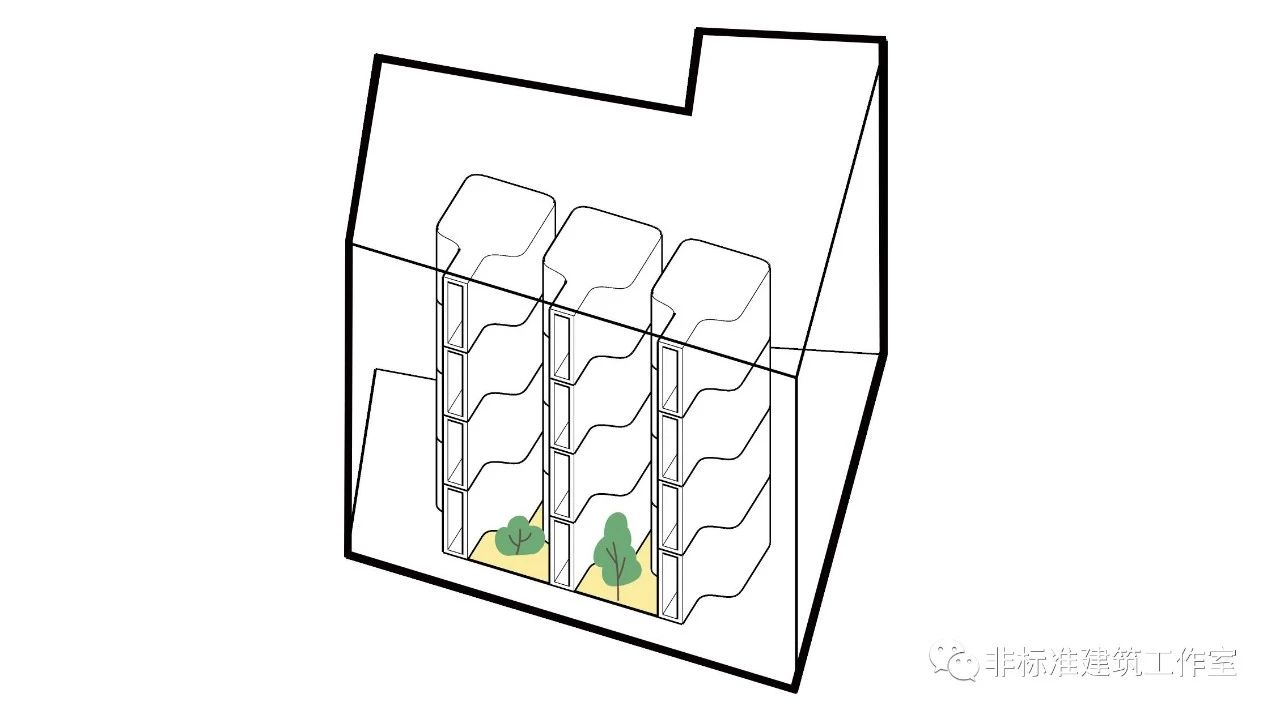

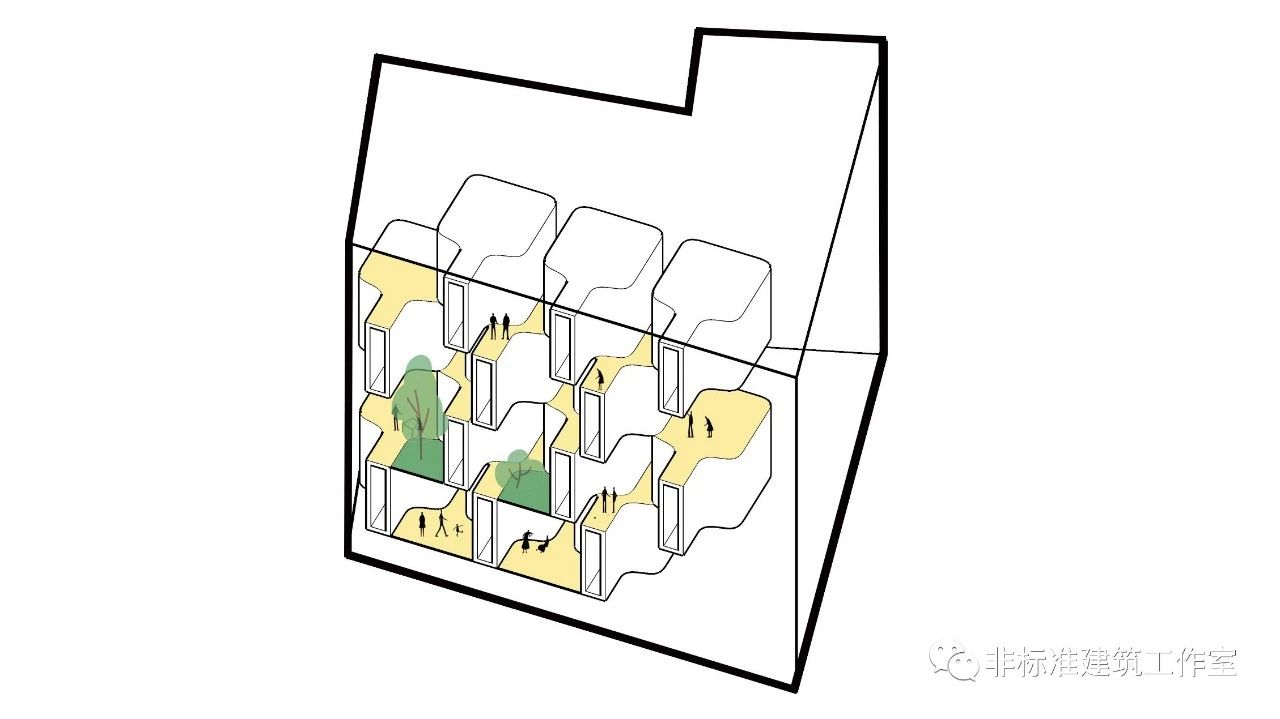

将得到的这种空间模式在建筑体量中排布后就可以得到几组上下贯通的活动空间，基本相当于边庭。此时，展览空间与公共空间彼此独立，互不干扰。

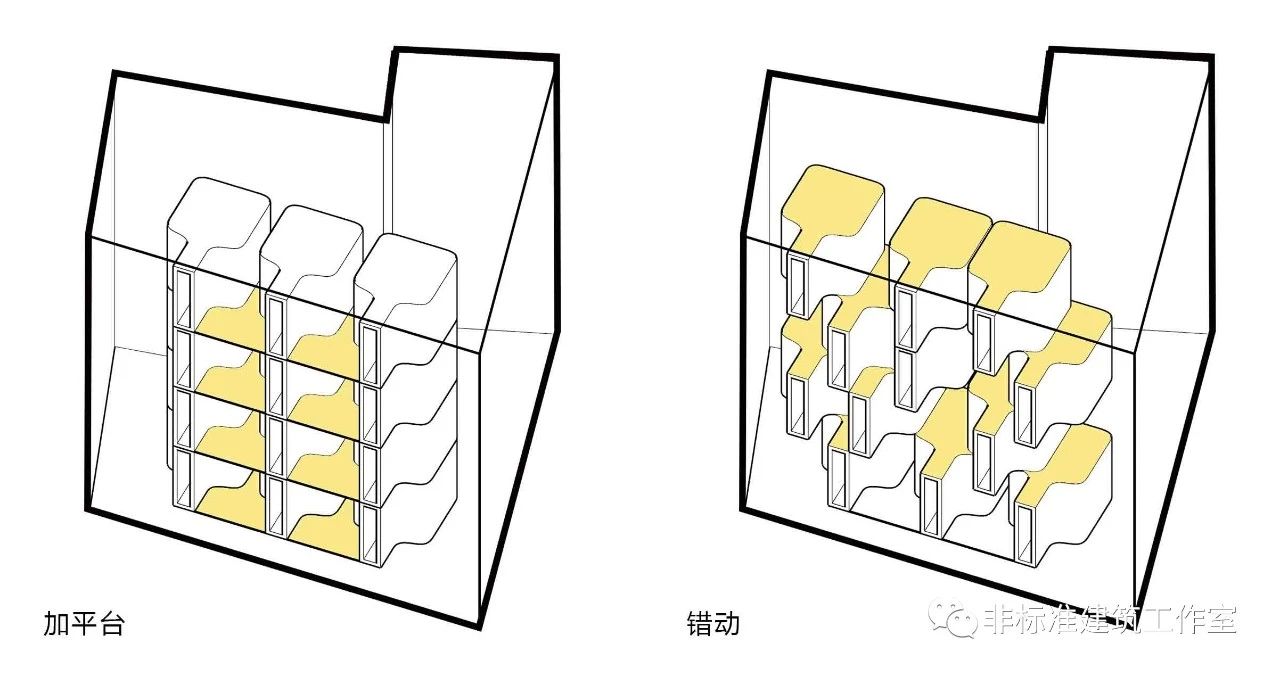

为了使每层的展览空间都有可交流互动的公共空间，继续给公共空间在垂直方向上加分层。这不是什么大问题，强加平台法、随意错动法都可以解决问题。

但不要忘了某个关键要点：这可是全场唯一仅有的独苗立面，我们不把它变成整条街上最靓的崽儿怎么对得起列祖列宗？

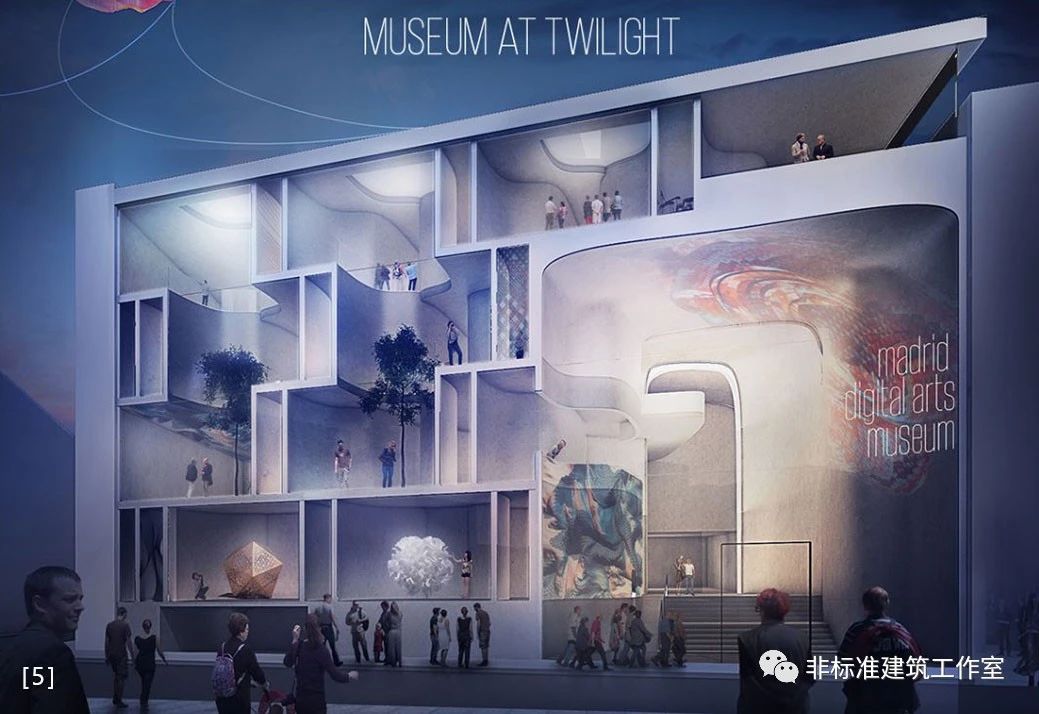

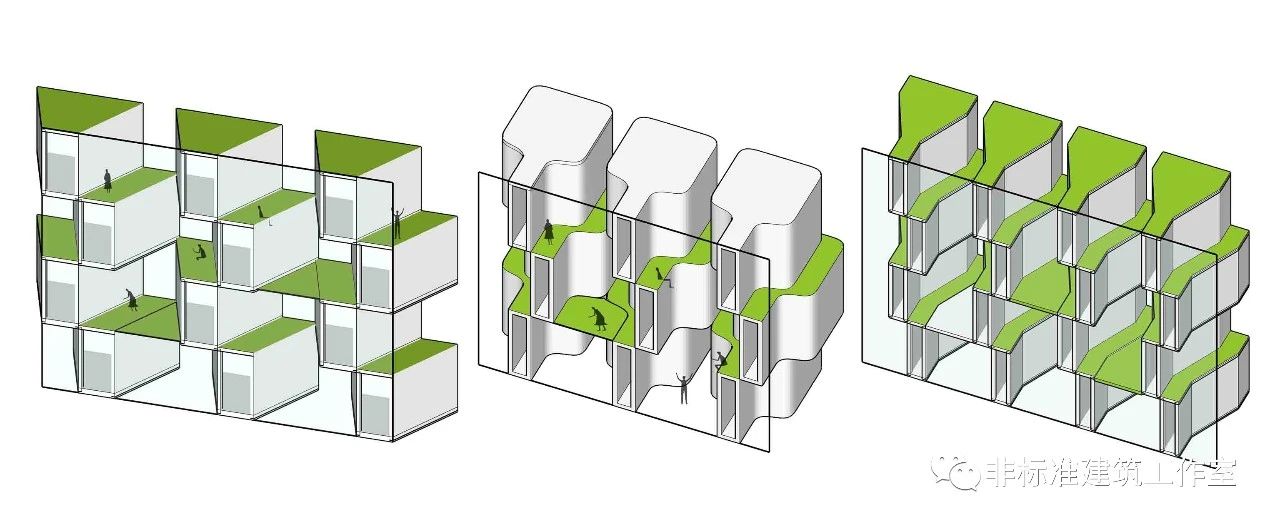

再次划重点：通过形式美法则，剖面立面一锅端。 通过错动法加公共活动的平台，但是有规律的错动，让展厅的竖直窄窗和周边老建筑的立面开窗和谐统一。同时面向城市展示整个空间的骨架结构。也就是传说中的剖面当立面用。










至此，这个平立剖一锅端的空间模式已经基本成型了。简单总结一下就是将实空间和虚空间在水平和垂直两个方向上都按照形式美的法则有规律的排布就可以了。要是实在转不过弯，就也别难为自己发明创造了——背诵全文换换房间形式就算了。

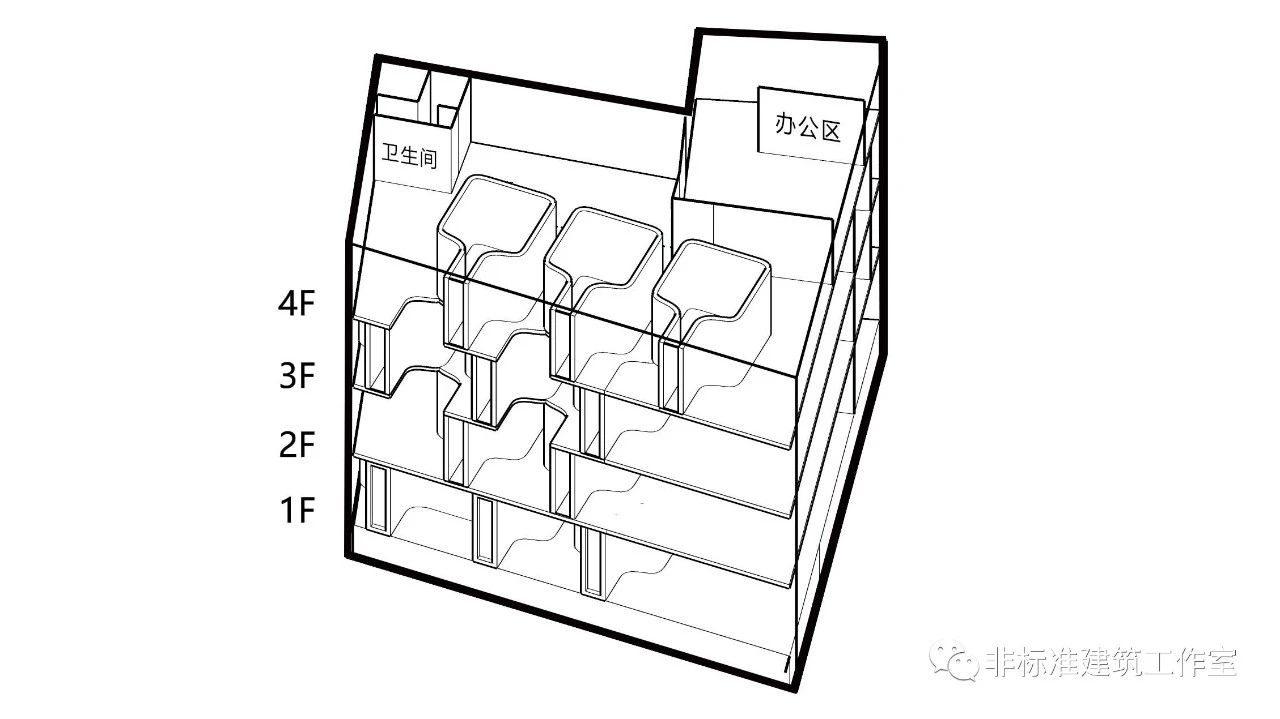

再回到今天这个博物馆。加入各层楼板，将办公区等辅助功能放到展厅后侧。

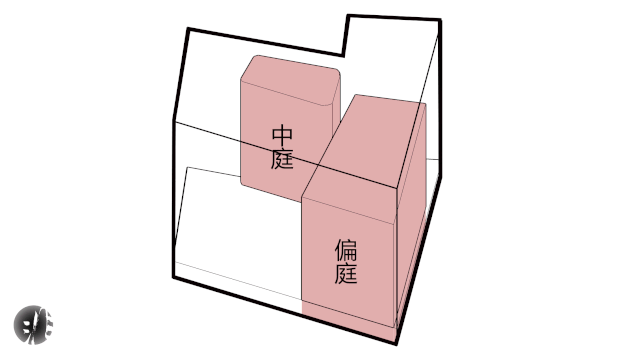

挖出中庭，并在入口设置通高空间的门厅。

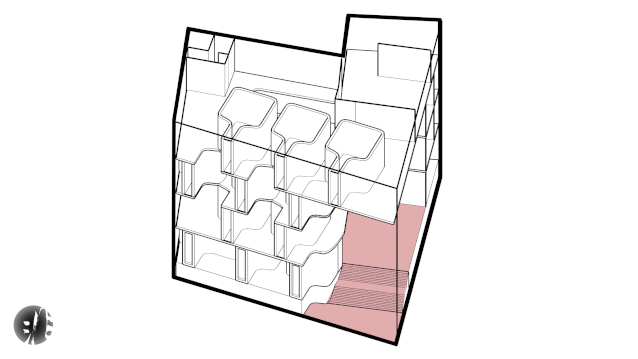

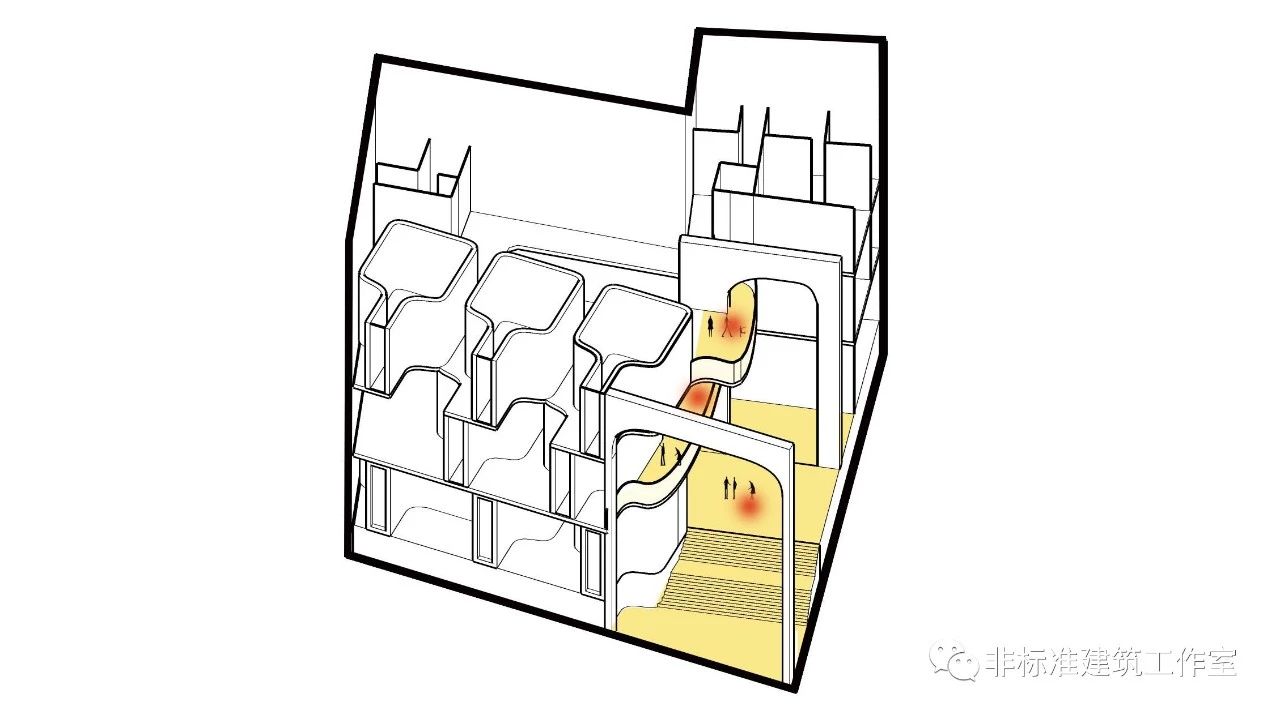

因为入口门厅也在这个唯一的独苗立面上，所以也要按相同的形式逻辑处理。首先增加入口大楼梯解决高差，引入人流。

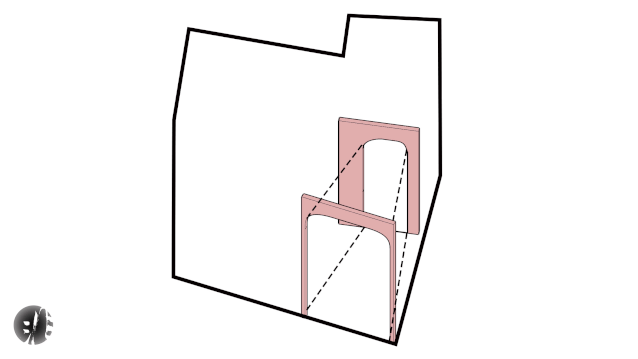

然后设置两个大小不同的拱形结构，符合透视规律外部的空间变大，内部空间变小，增加进深感。并且外扩内收的形式与公共空间形式一致。

在门厅上方设置走廊与门厅的拱形结构相交，为入口增加可停留的空间。






这个走廊还有一个作用就是为入口空间提供了不同视角的观察场景。下面三张效果图看似张张不同，其实都是拍摄的门厅空间。也就是通过增加记忆点的方式来扩大小空间的心理感受。
说白了，同样的面积毛坯房显小，精装修后就显大是一个道理。值得注意的地方多了，就觉得空间大了。

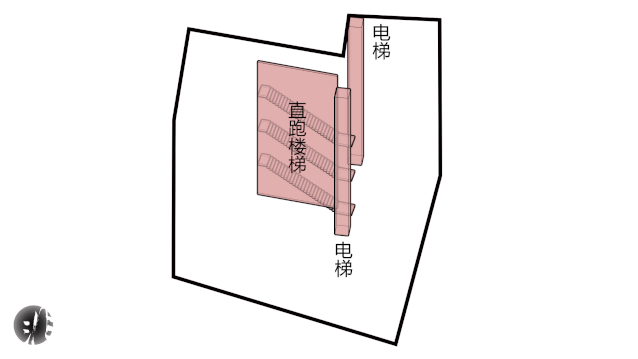

再加入垂直交通。

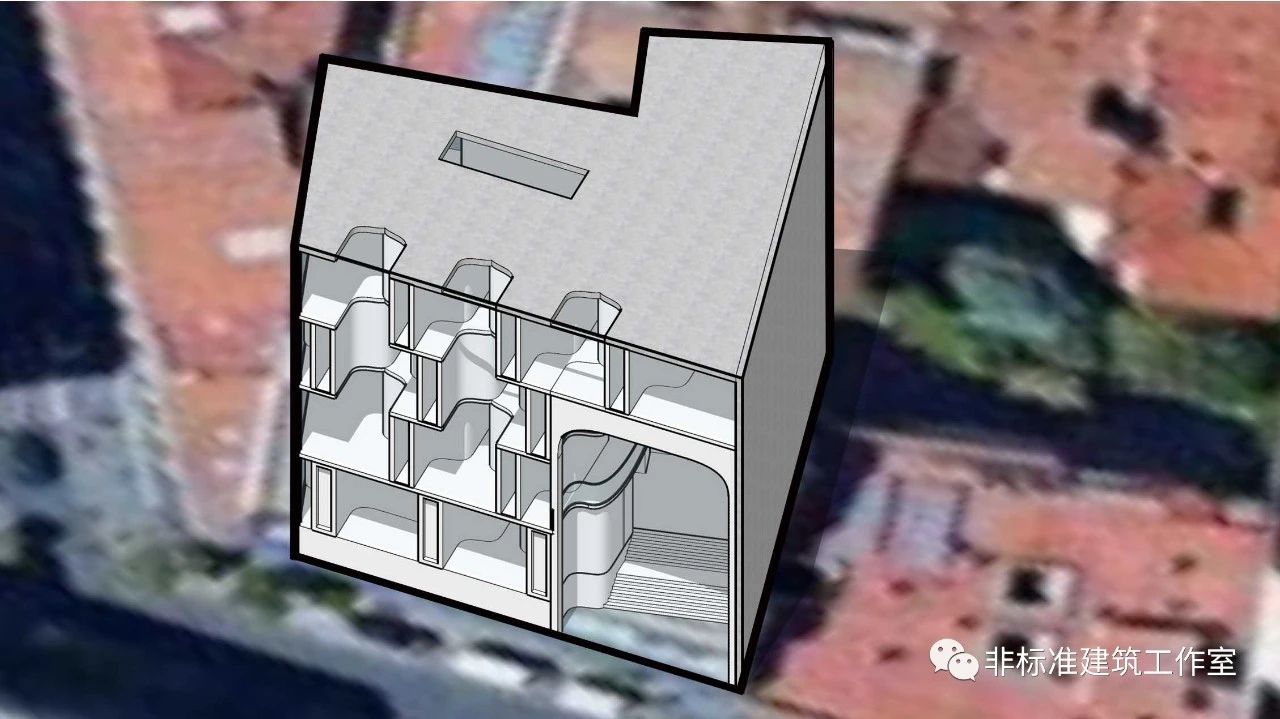

最后加入表皮，并开天窗增加后侧空间的采光。
打完收工。

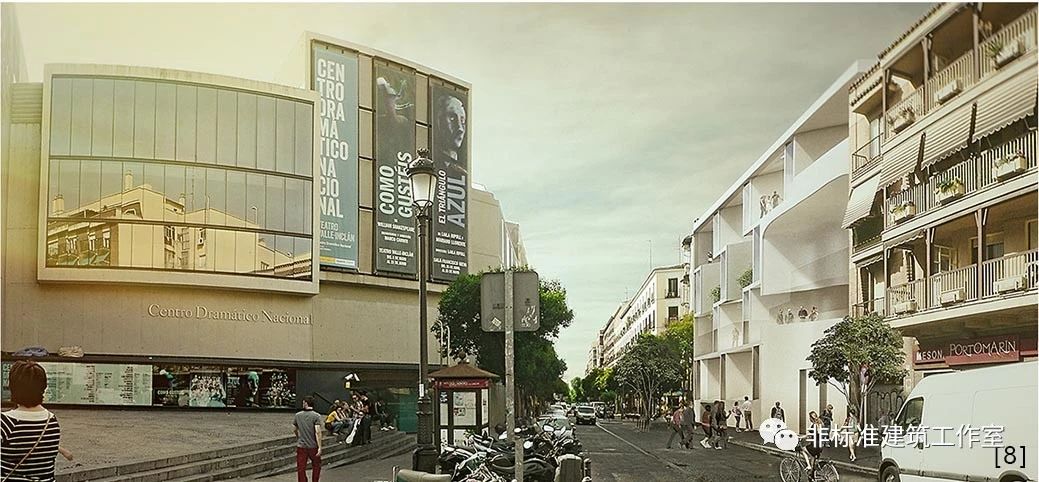

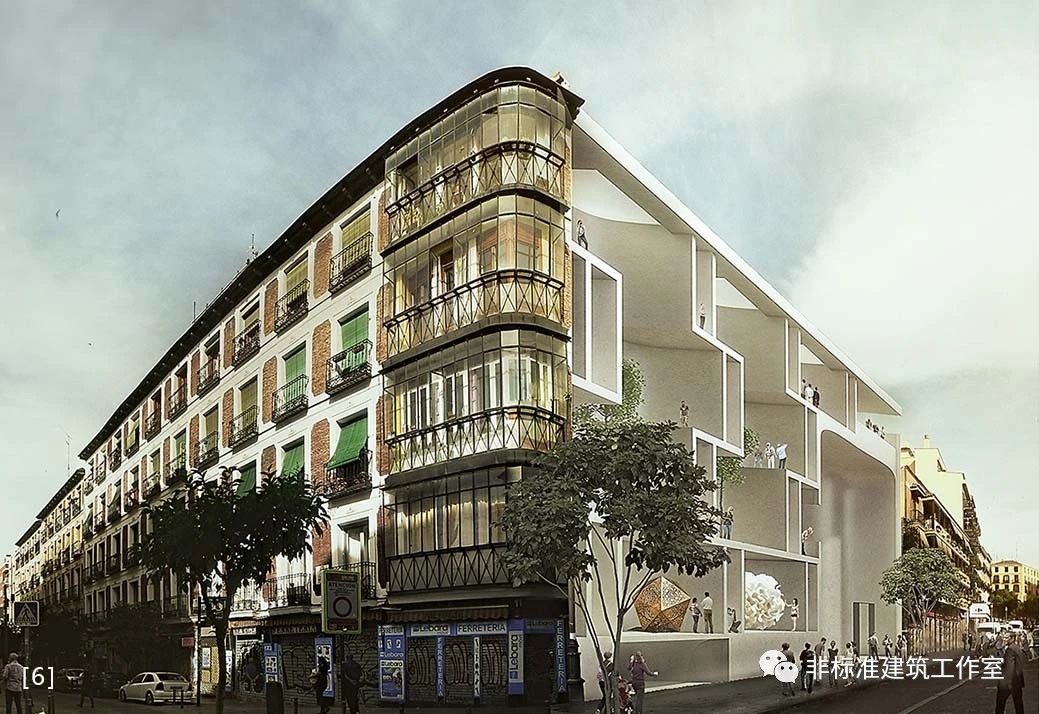

这就是cưng architects设计的马德里数字艺术博物馆竞赛方案。

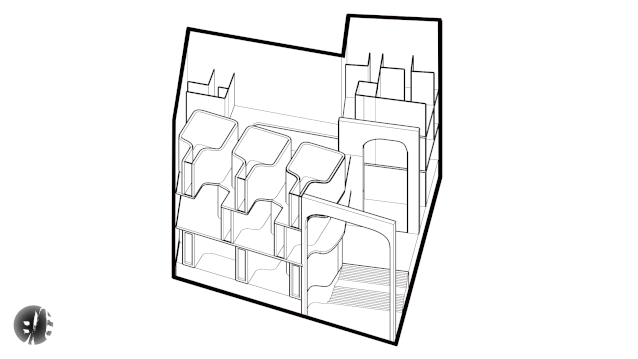

最后再看一遍完整过程。

没有哪个月底是一顿方便面熬不过来的，如果不行，就两顿、三顿、四顿…… 没有熬不过的月底，也没有熬不出的方案。熬着，熬着，可能就一锅端了。

图片来源：
[1]、[3]、[4]、[5]、[6]、[7]、[8]来源于https://archello.com/project/madrid-digital-arts-museum-honorable-mention-3
[2]、来源于谷歌街景
其余分析图全为作者自绘。转载请注明。
