编者按:本文来自微信公众号非标准建筑工作室(公众号ID:non-standardstudio),本站经授权转载。

是布料和身体之间的空间创造了服装,
经过手工折叠,
我们创造出一种全新的、不规则的起伏空间。
《三宅一生:为设计而生》


拆房:娄严墅  文案:林雅楠  拆房指导:林雅楠  总指导:赵劲松




普通人一定觉得建筑师吃饱了撑的瞎讲究,画个草图还要买专门的纸(拷贝纸、硫酸纸)。

但事实上,建筑师自己

——也这么觉得。


应该说,建筑师比想象的还不讲究,一切随手可得能写上字的东西都在草图纸范围内。比如:文件反面、书本空白、广告传单、烟盒快递袋等等,实在不行面巾纸也能凑合着用用。

毕竟,灵感这玩意儿稍纵即逝。

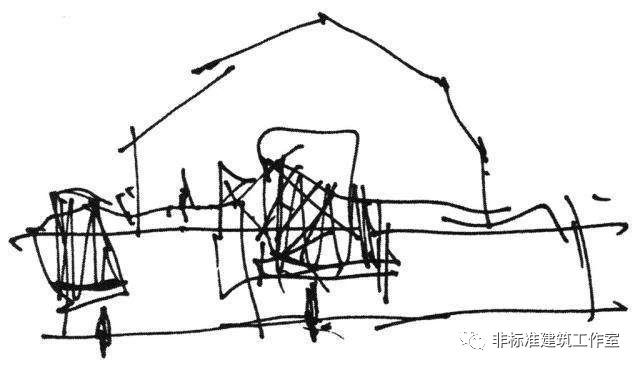

你以为建筑师的草图是这样的↓



其实是这样的↓




但更多时候是这样的↓




那么,重点来了!

一般人我都不告诉!


朋友们,画废的草图纸一定不要撕!

要!揉!

因为揉过的草图纸每个面折叠受力的方向不同,在力学上矢量加和为零,会变成一个整体。而这个整体,就是你的新方案。







我没有在开玩笑。

这就是西班牙

桑丘-马德里德霍斯建筑事务所

“折叠盒子”理论。


我们先来听一听桑丘老师怎么说:

褶皱包容万象,空间是一个整体,将堆叠的褶皱置入空间,二者融为一个整体。而他致力于研究的所谓“无机折叠“就是源于外力的折叠,且用模型和参数化软件计算每一个折叠的受力情况,每个面受力的方向不同,在力学上矢量加和为零。

说白了就是把一个纸盒子揉成纸团。



反正这个理论玄之又玄,对应“无机折叠“还有个”有机折叠“的概念,简单说就是类似于地壳运动,是来源于内力的折叠。


不管白猫黑猫,能抓到耗子的才是好建筑师。

对理论感兴趣的学霸可以自己去慢慢研究,反正拆房部队翻了桑丘几本作品集只发现一点——

这玩意儿可以用来开窗。







简单来说利用折叠盒子理论来开窗是这样的。

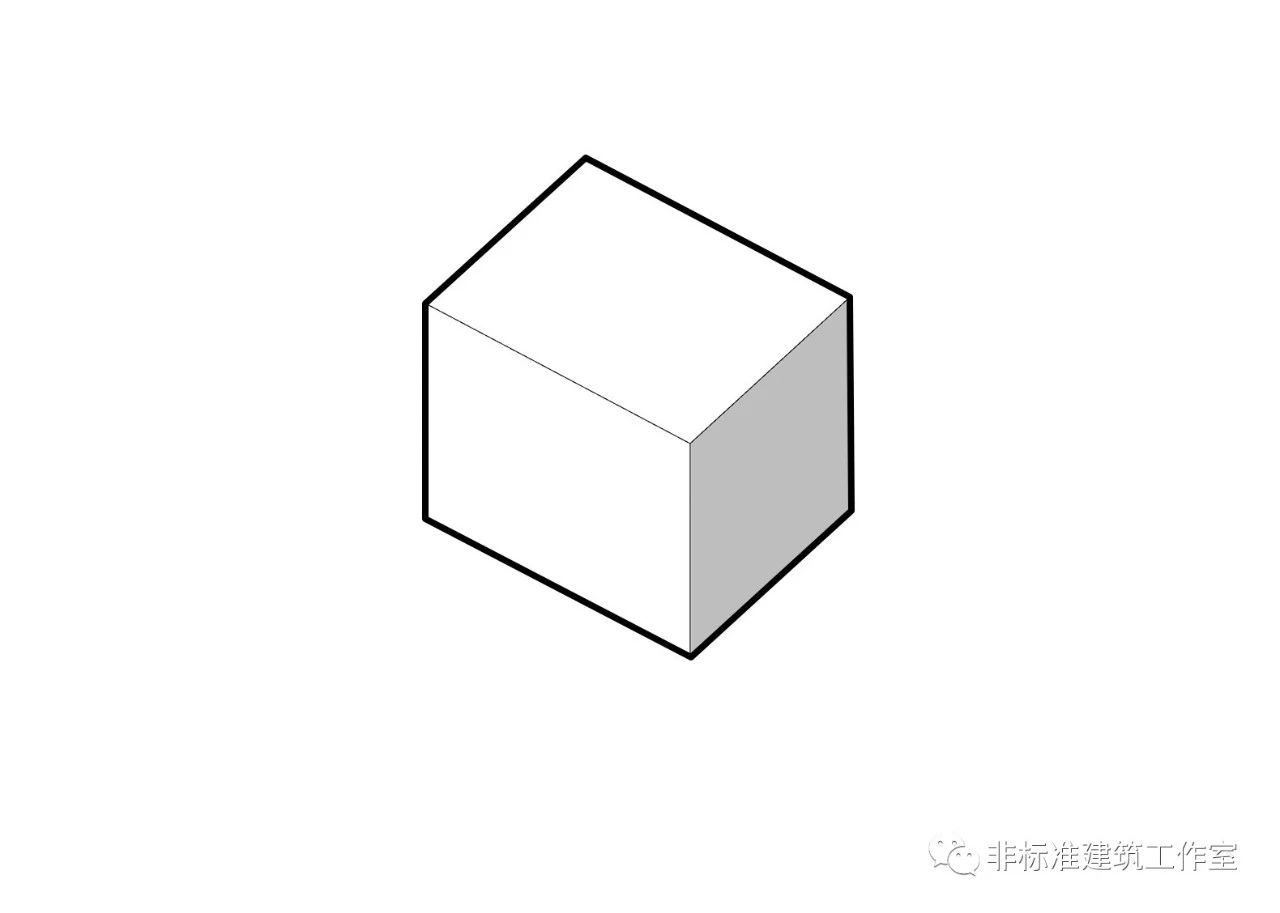

首先,我们要有个盒子↓

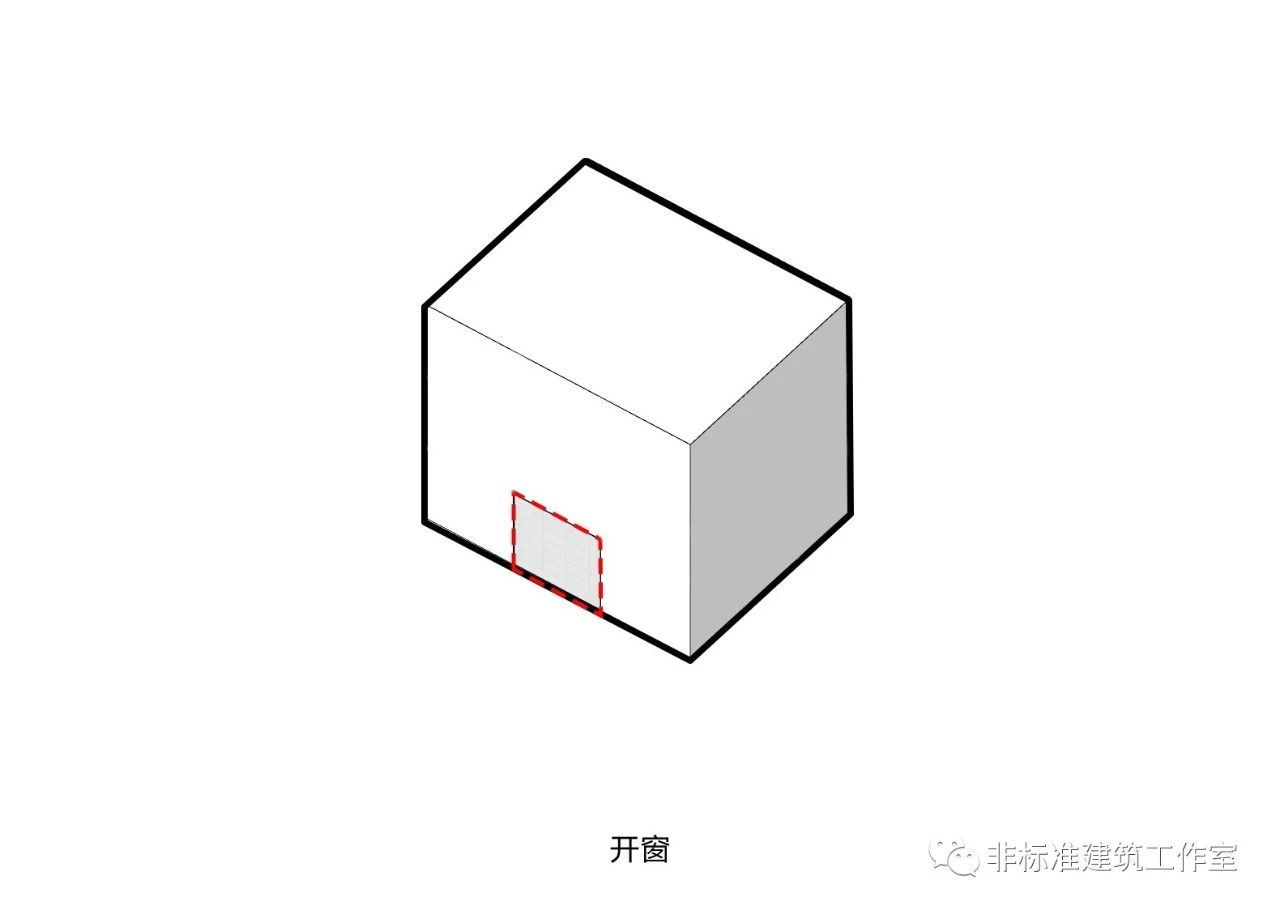

然后选择位置开窗↓

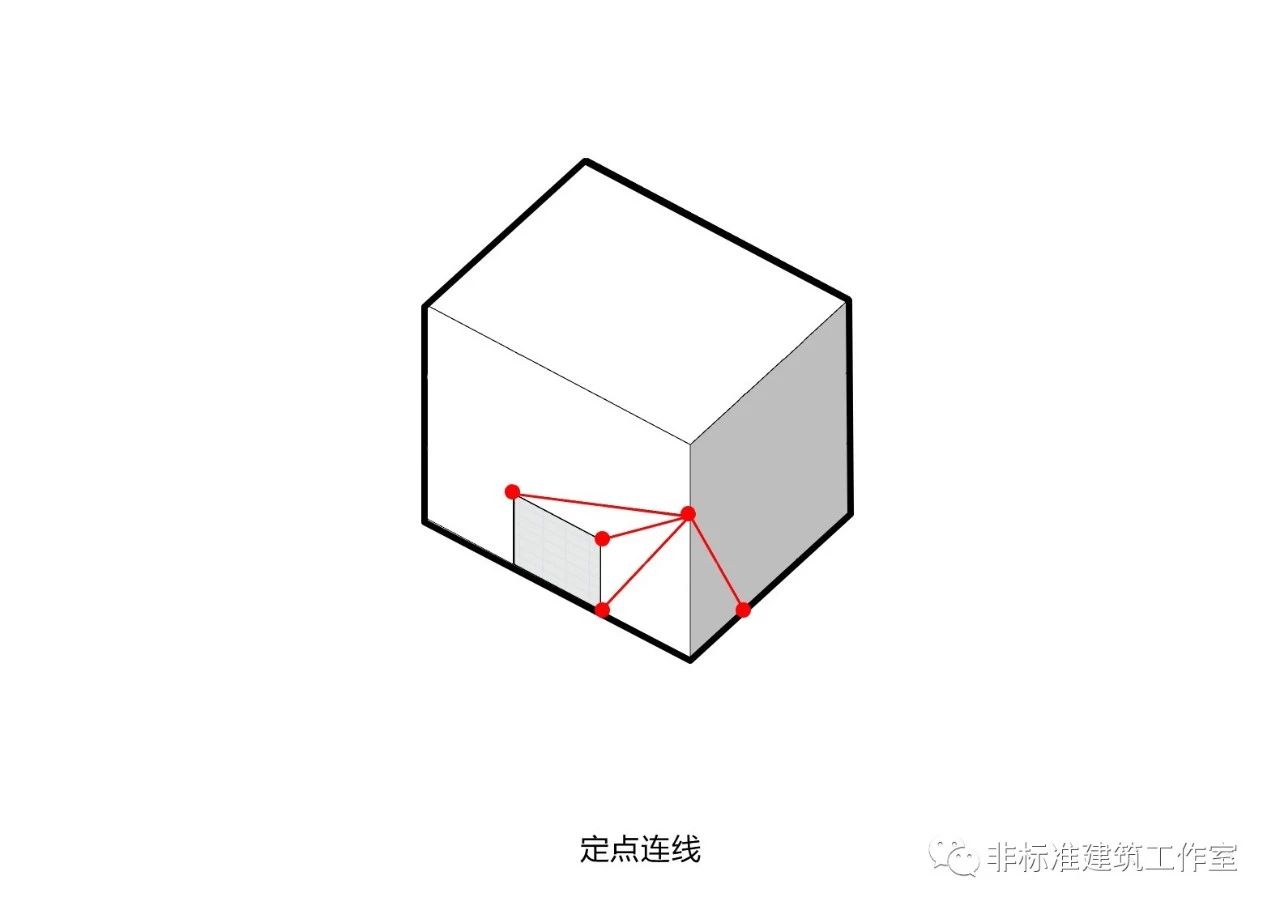

定点连线,形成三维折叠线↓




保持开窗面积不变进行折叠,就ok了。




当然应用到实际案例中会更复杂一些。

下面我们就拆了桑丘事务所首个成体系的折叠向代表作品——

西班牙Valleaceron礼拜堂

来具体理解一下。

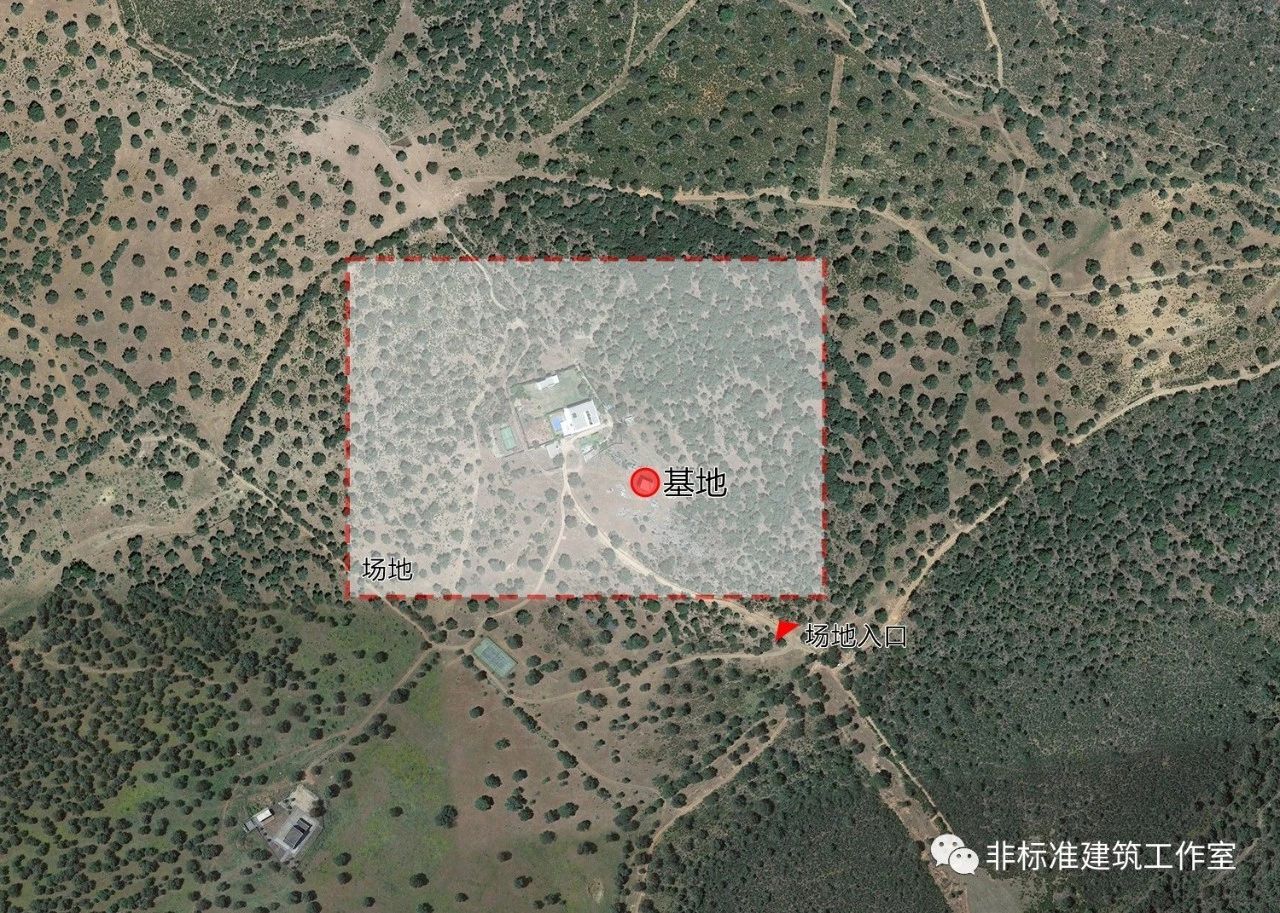

基地位于西班牙雷阿尔城的巴耶阿塞隆,这片区域在卫星地图上就是一片密密麻麻的森林,也是著名的狩猎场。

项目据称是为皇家马德里队队长设计的住宅区,打开任务书,包括一系列建筑:住宅、礼拜堂、狩猎亭以及警卫住所。




熟悉套路的我们知道,在这样一个场地上做建筑,除了少砍树,就没有其他任何环境要求了。于是桑丘选择在场地中的一小片空地上单独做这个100平方米的礼拜堂,也就是个10mx10m的小盒子。

此时不折叠,更待何时。

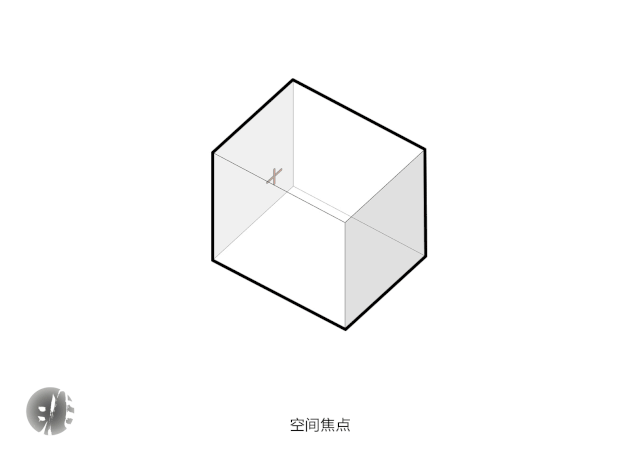

STEP1:确定空间焦点

从柯布西耶的朗香教堂到安藤忠雄的光之教堂,回想一下就知道,在礼拜堂中除了一成不变的十字架,还有一个重要因素就是光线。

因此在盒子放置一个人们的固定朝圣点

——十字架,作为空间焦点。

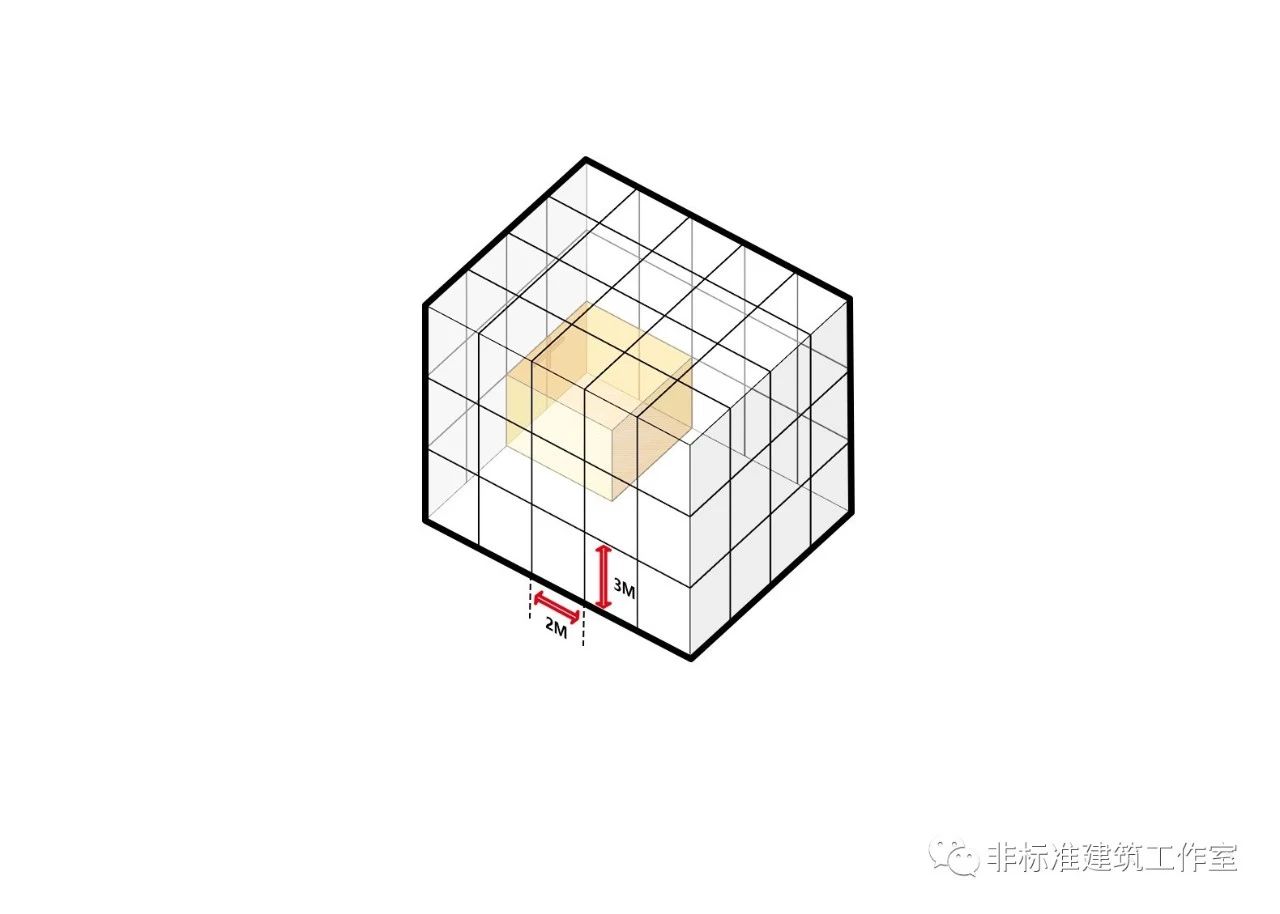

STEP2:划分单元格

纵向以门窗尺度2m划分单元,横向以房间高度3m为划分单元。




随后依据各面与空间焦点的相对位置在盒子的三个立面设置底窗,落地窗和角窗。

让光线从各个洞口射入包围空间焦点。

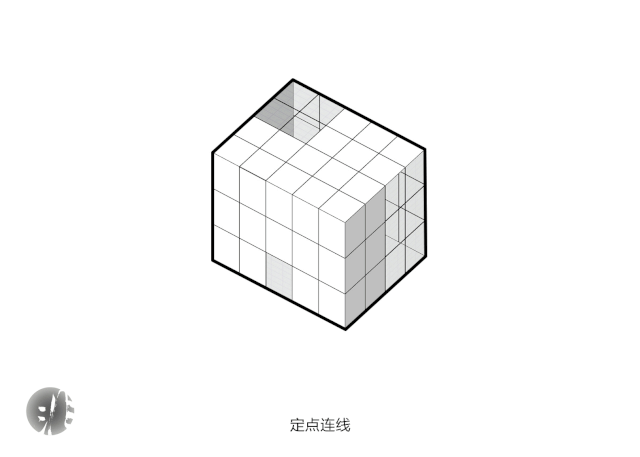

STEP3:定点连线

由三面窗的四个顶点向三面相交的三条交线上面的划分点连线,由此初步获得折叠线。




STEP4:确定立面折叠线

由于顶面与三个开窗立面都有关系,为使折叠线连续统一,先确定立面开窗折叠线。

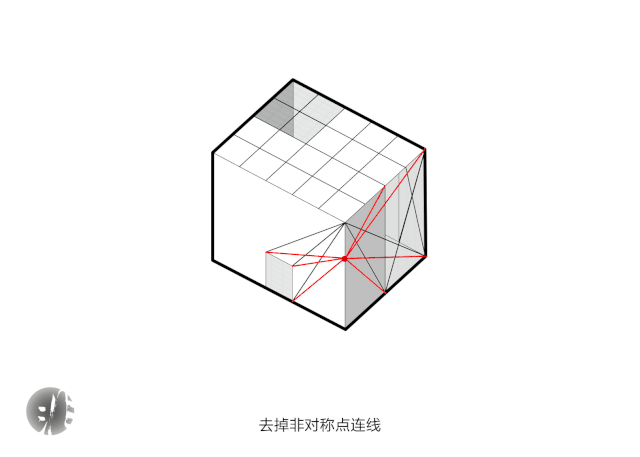

角窗跨度较小,只保留两条对角线作为折叠线。将窗1内部短线去掉。

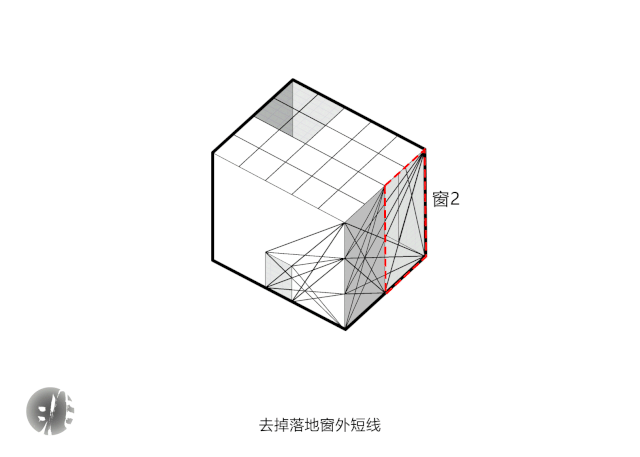

由于落地窗面积较大,为保证统一性,将内部大角度折叠线保留,去掉窗2外部短线。




由此得到各面的折叠闭合连线。底窗面积小,为保证小窗的完整性,选择保留外部折叠线,去掉窗3内部及外部短线。




随后将窗2 、窗3之间的折叠线进行取舍,保留立方体定点作为折叠线交点,使落地窗及底窗折叠线与顶面存在交点。




STEP5:确定顶面折叠线

将顶面洞口定点及三个立面折叠线与顶面的交点作为折叠线定点,随后进行连线,确定折叠线后窗4形状改变,但保持开窗面积不变。

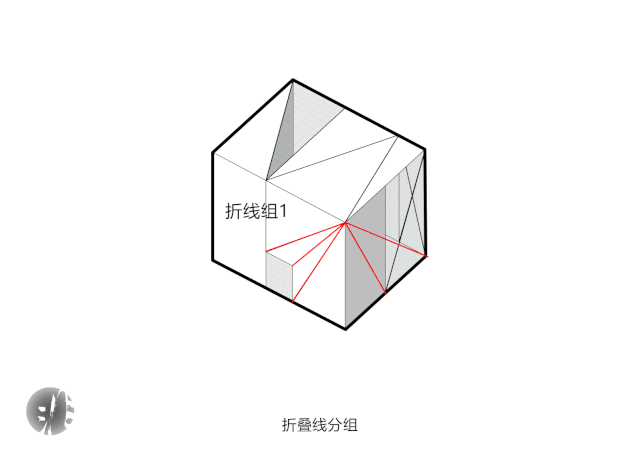

至此,立方体盒子形成4组折叠线。




STEP6:折叠

划重点:

在折叠过程中要注意保持开窗的采光面积不变。

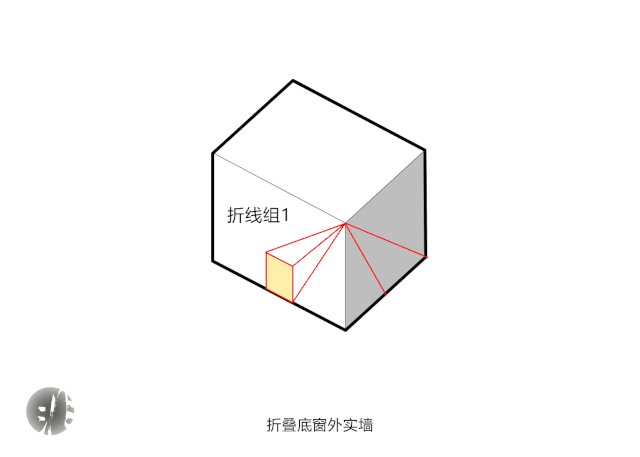

切割底窗面的第一条折叠线,将窗1内折,随后折叠窗外实墙。

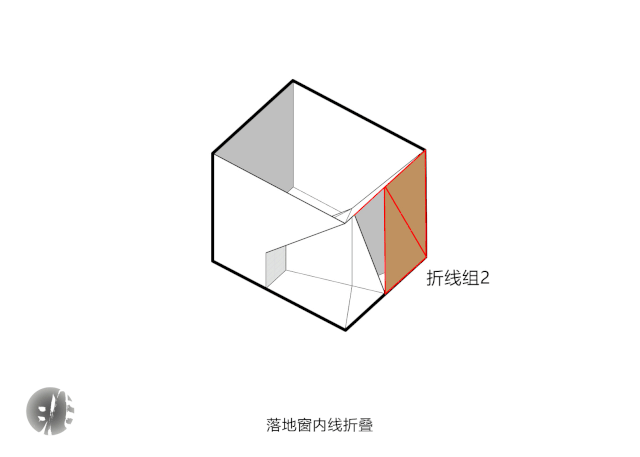

完成一组后,将落地窗进行折叠,保持其开窗面积不变,完成窗内折叠。





再折叠角窗,将窗内折叠线交点与已折好的顶点重合,进行内推。

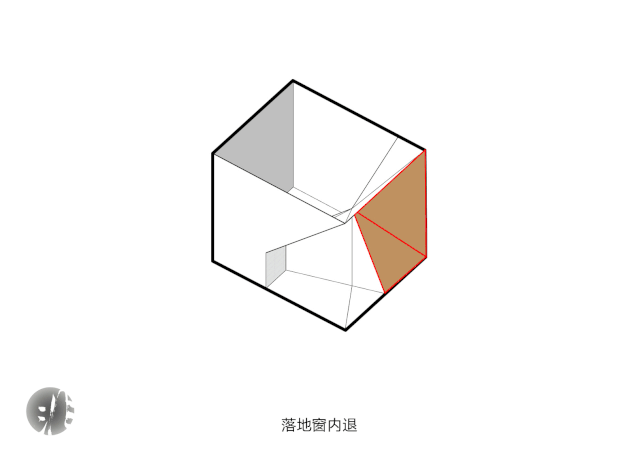

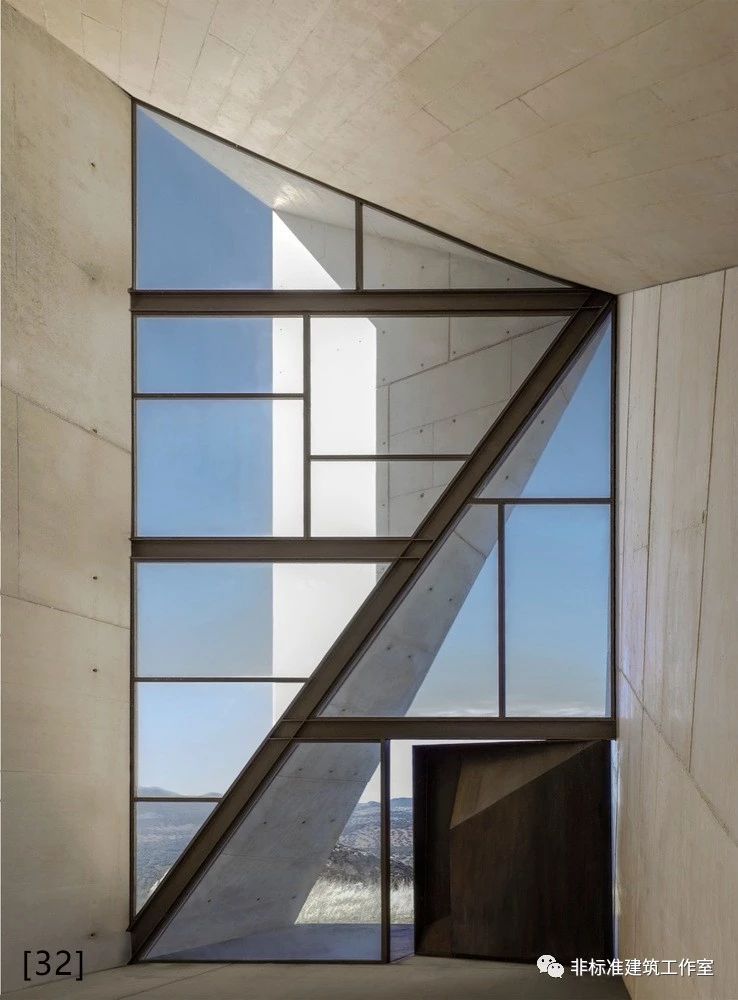

由于折叠后原落地窗位置被内部的折叠面挡住,因此将落地窗位置内移,保持开窗面积不变,形成两面三角形的落地窗。

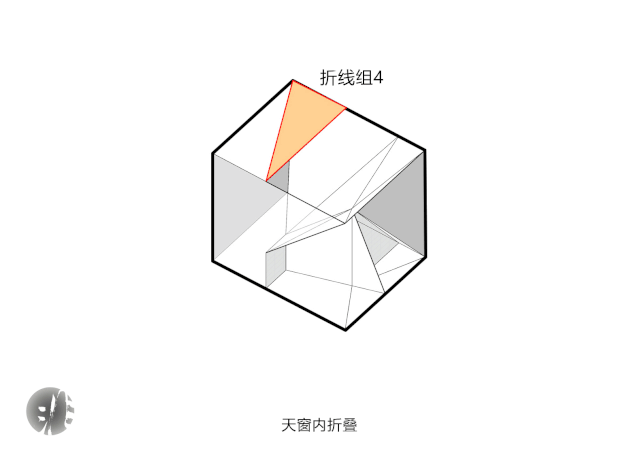

根据三个立面的折叠后效果进行顶面天窗的折叠。

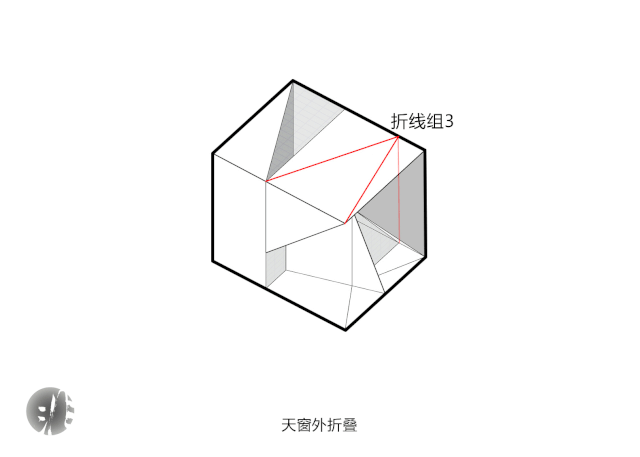

先完成窗外实墙的折叠。




随后进行窗内折叠,时刻注意保持开窗面积不变。




STEP7:整理造型,进一步突出形象

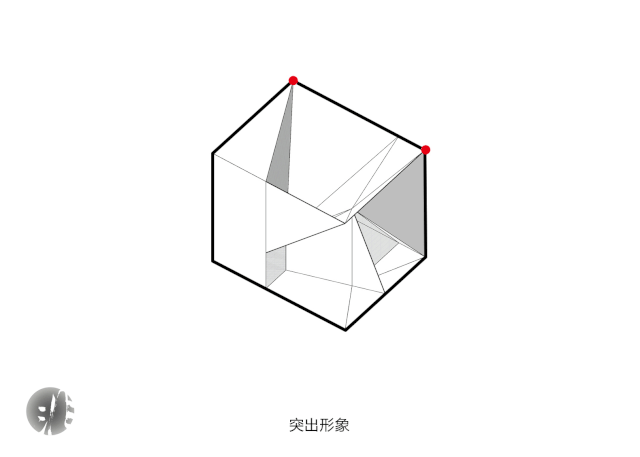

将立方体顶点进行拉伸,突出锐角形象。




附上混凝土外墙面,使建筑融于周围环境。




收工回家。

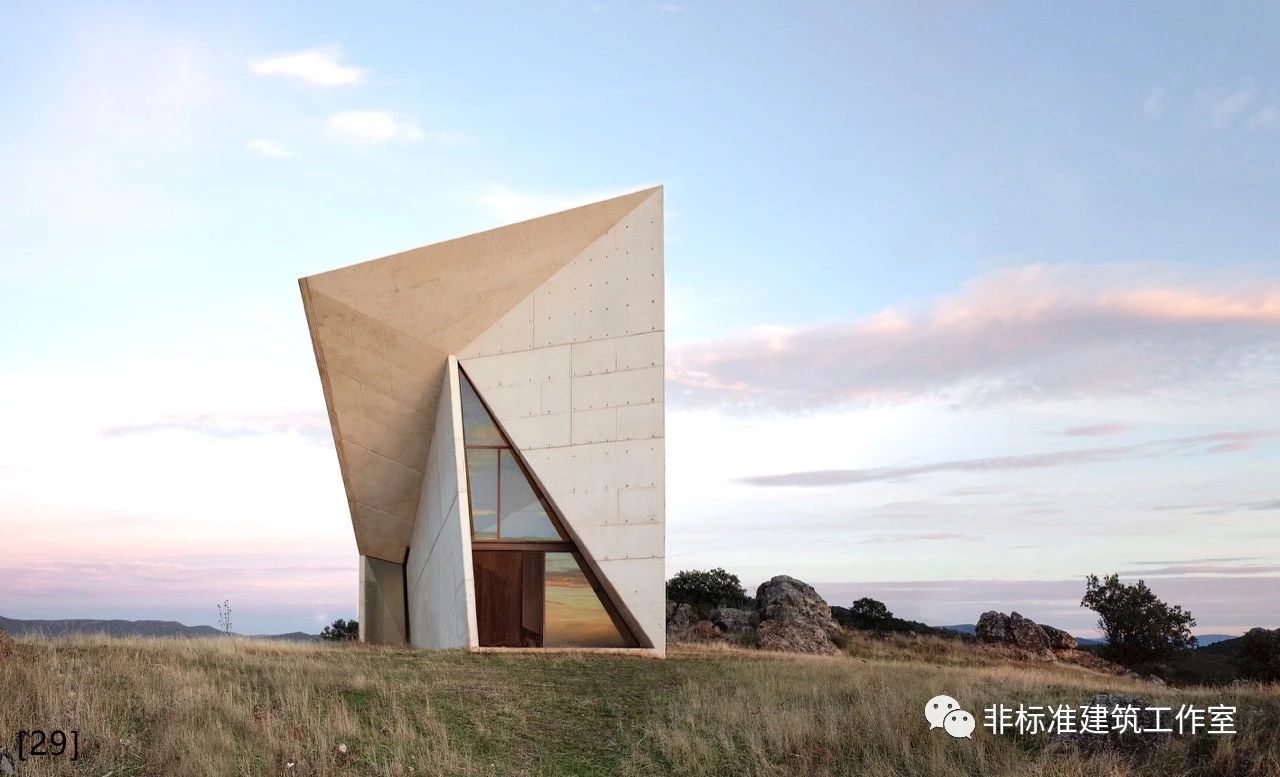

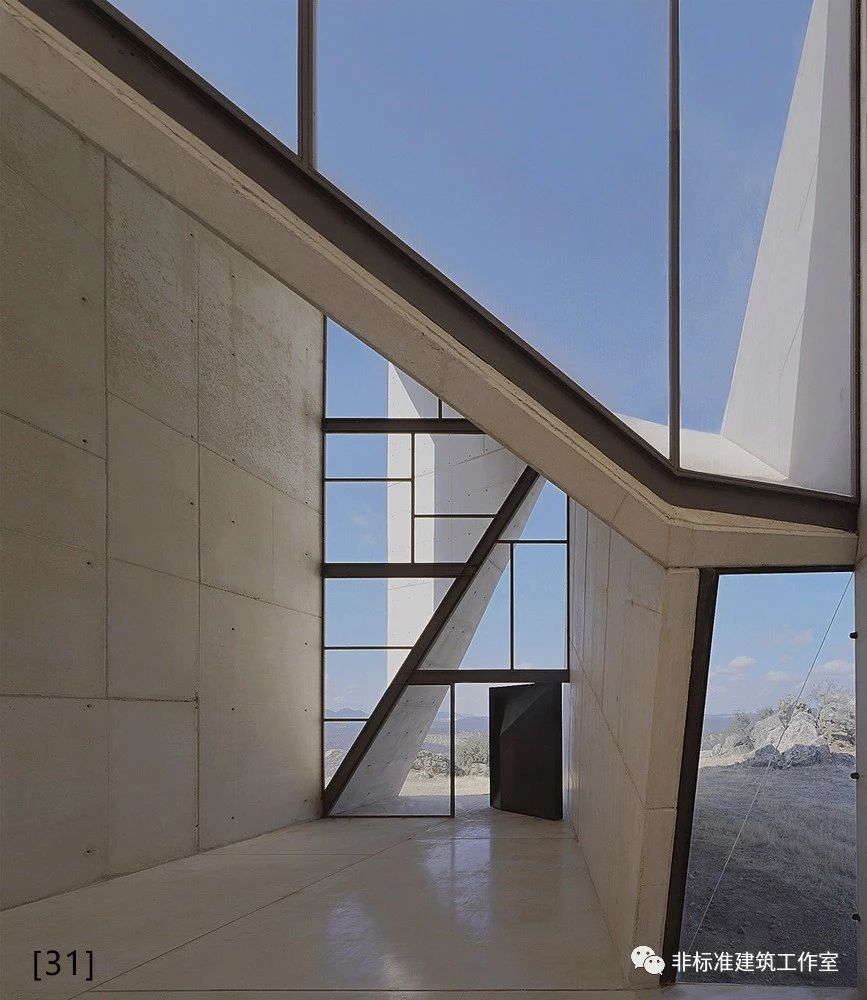

这就是

桑丘-马德里德霍斯事务所

折叠代表作品

西班牙Valleaceron礼拜堂。

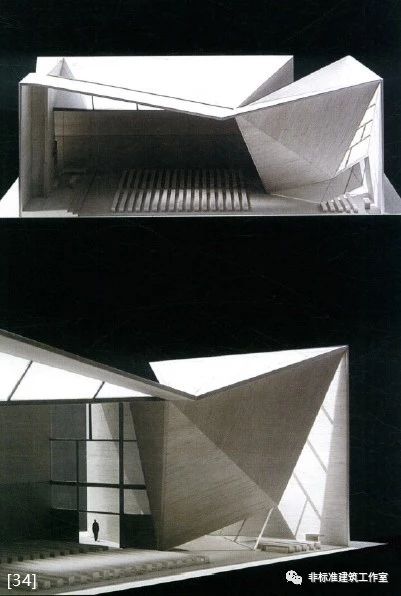

让我们来再看一遍完整过程。







这个礼拜堂建成之后,一度受到当地人的追捧,而桑丘也名声大噪。于是他趁热打铁,搞了一系列折叠盒子的小房子。

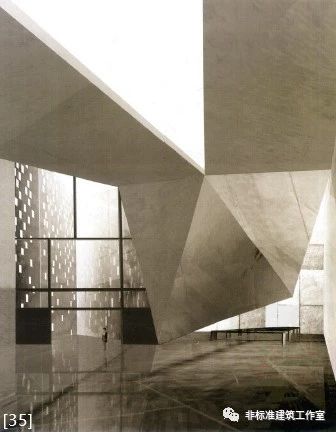

其中较为著名的平托教堂长这样。

基本上也是折叠开窗的套路。












其实桑丘大爷绕这么半天又是有机又是无机的,抛开理论上意义,就设计手法来说就是个纯形式主义手动参数化的操作。

不过倒是挺有趣也挺实用的。


特别是本科二三年级的课程设计……

我只能帮你们到这儿了。






图片来源:
本文图片【1】【10】【28】【29】【30】【31】【32】【34】【35】【36】来自http://www.sancho-madridejos.com/index.html
【2】【3】来自https://www.gooood.cn/
其余分析图与动图均为作者自绘。转载请注明。


非标准建筑工作室著作权所有

允许转载,禁止修改和演绎

转载请联系微信:linxiaowu3513
