来源:不务正业的建筑喵
作者:chita

   Part 01/最新动态

2月2日上午
武汉火神山医院正式交付!
2月3日
正式收治新冠病毒肺炎患者!

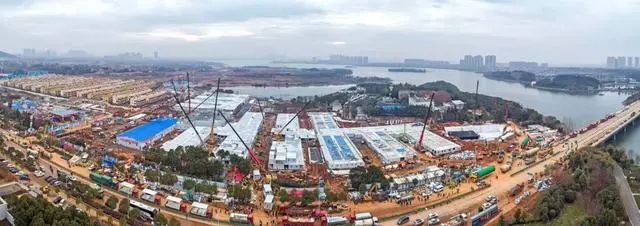

2月2日上午,武汉火神山医院举行交付仪式

从除夕准备工作开始到完工
火神山医院的建设仅仅用了10天时间
既是“基建狂魔”的本色出演
也是一场与时间争分夺秒的赛跑!

视频|央视记者探访火神山病房
↓↓↓[micxp_wxonkey]e00338f5atk[/micxp_wxonkey]
(来源:央视新闻)

据悉
雷神山医院2月5日晚也将交付投用
预计2月6日正式收治病人

下面是央视的火神山、雷神山医院
工程进度实时直播平台
感兴趣的可以扫码观看
工程进度 实时直播画面
↓↓↓




  Part 02/设计图纸

非常感谢中信建筑设计研究总院
超高速完成设计并无偿提供图纸
向他们致敬!




一、总平面布局

火神山医院整体布局主要包括接诊区、负压病房楼、ICU、医技部。其中负压病房有两组:1号住院楼为单层,共8栋,靠近接诊区的一栋为疑似病房;2号病房楼为两层,共4栋。



基地北侧为未交工商品房,”......之间的距离远大于规范的规定,且因为火神山医院是临时设施,预计使用寿命在三个月左右,希望它能在更短时间内就完成使命。因此在商品房交付之前火神山医院就已经拆除了。"
(中信设计院负责人在接受公众号“全球知识雷锋”的采访时讲述)




功能分区
(来源:中信设计院图纸,不务正业的建筑喵加绘)


                   二、病房楼

病房楼间距

参考小汤山医院(病房间距为12m)经验,专家建议,如有条件,火神山医院病房间距最好扩大,理想间距为20m。但出于满足更多床位的应急考虑,此次医院设计病房楼间距为15m。



■护理单元模式

每个护理单元50床;4个护理单元为一个治疗区
(来源:中信设计院)

护理单元平面图纸
(来源:中信设计院图纸,作者整理)

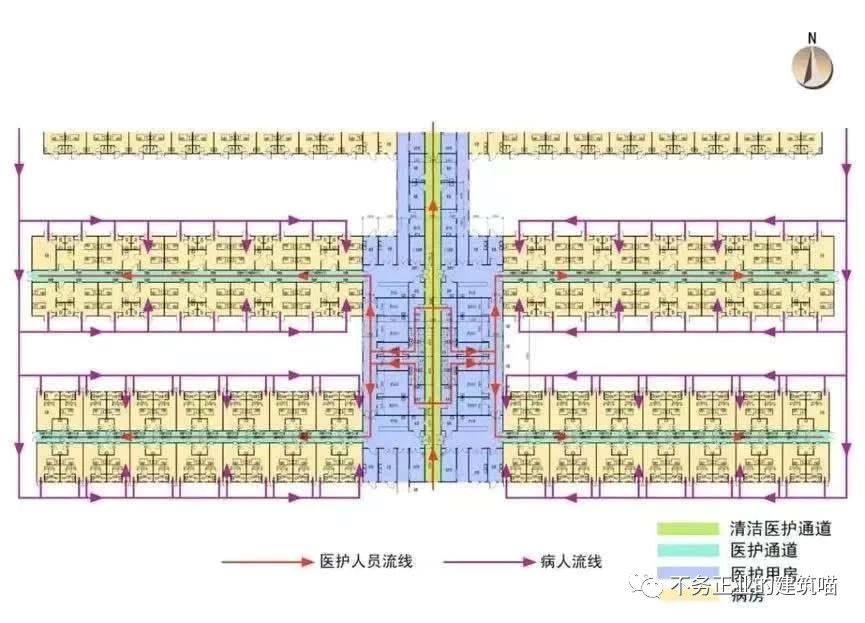

“传染病医院平面布局的基本要求是“三区两通道”,三区是指清洁区、半污染区污染区。建筑平面采用鱼骨状形式,在分区划分时考虑到医务人员要有自己的清洁工作区和对应的连续通道,目前平面布置上正中间的一条轴便是清洁区、通道和工作区,中轴两侧的布置都是病房单元,在清洁区与病房单元之间是半污染区,病房单元中的病房为污染区,即医护人员和病房接触的过渡段,医护人员的很多工作都在半污染区里来完成。病人的通道是在每个护理单元的外侧,因此病人通道与医护人员的通道是各自独立的,由此保证医护人员不被感染。”(中信设计院负责人在接受公众号“全球知识雷锋”的采访时讲述)

小汤山医院病房功能组织图
来源:北京小汤山医院总建筑师黄锡璆接受南方周末采访时供图
(公众号 全球知识雷锋)


建筑模数及集装箱组合方式
采用3*3的模数,最大限度模块化,配合3*6板房构建搭建。

(来源:中信设计院图纸,作者整理)

三块集装箱板拼成两个病房,走廊的集装箱板与病房的垂直。


(来源:中信设计院图纸,作者整理)

emm.............确诊了就成两人间了,还是疑似病房的待遇好


登录/注册后可看大图

平面图不够直观?来来来,我们来个立体的:

(来源:作者自绘)

其实,“集装箱”并不真的是个箱子,而是预制板材及预制钢柱,即”集装箱式箱体活动板房”+“模块化拼接”。
一块板材尺寸为3m*6m;钢柱为“L”型的角钢,高度3m。

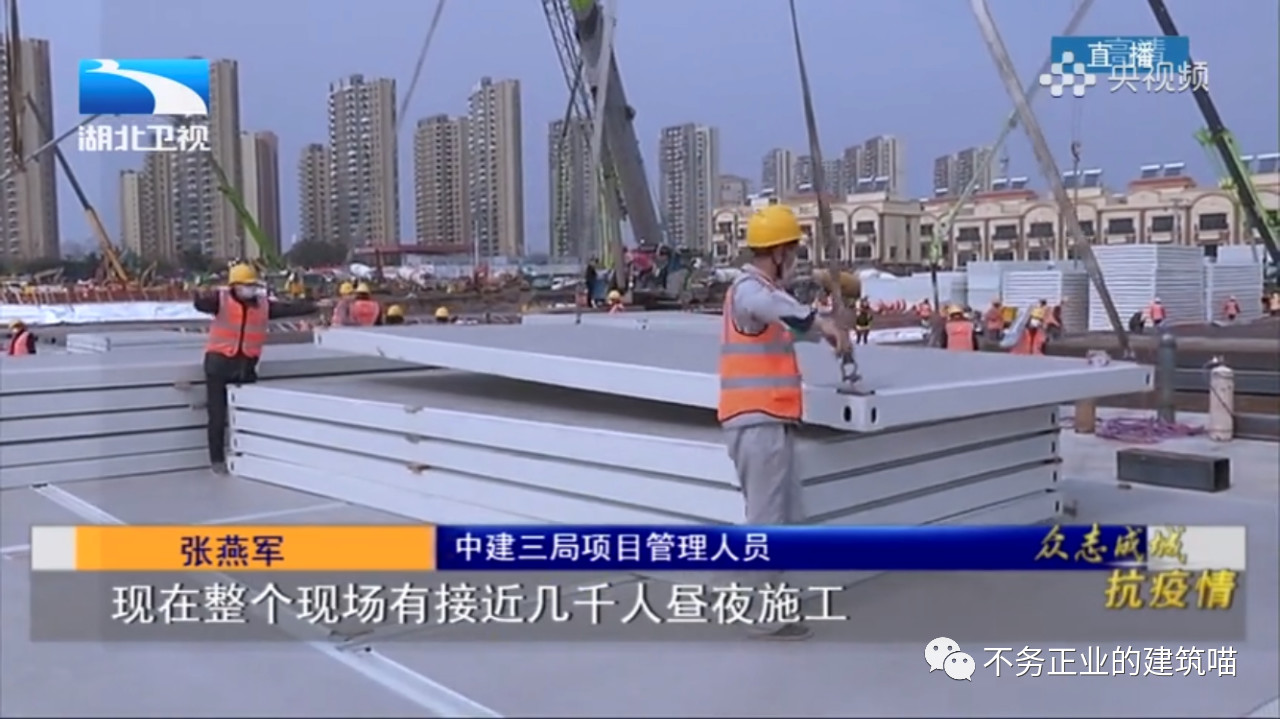

板材长这个样子
↓↓↓

(来源:央视频截图)

“L"型柱长这样子
↓↓↓

(来源:央视频截图)

为了提高效率,抛弃机械吊装,全靠人力搬运。

柱子反面是这样的
↓↓↓

(来源:央视频截图)

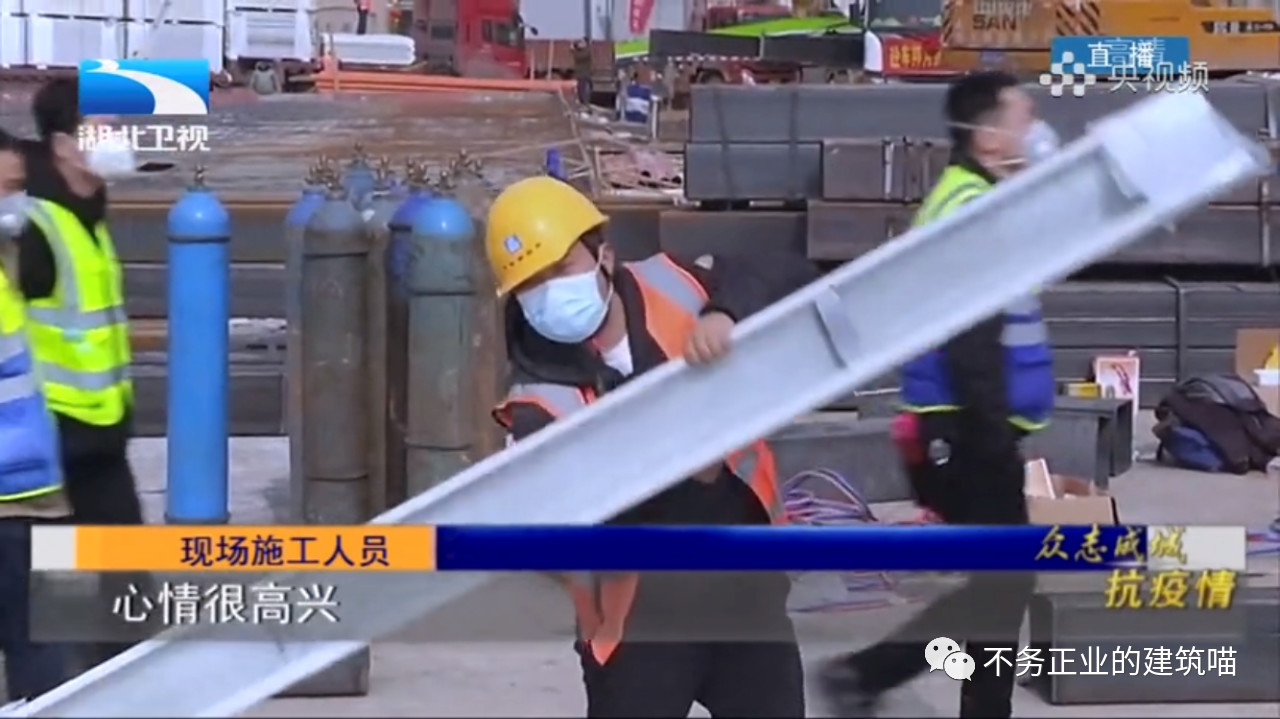

现场大哥说他心情很高兴~~    因为自己出了一份力


登录/注册后可看大图
~~
说回正题。不同于一般的梁柱式结构的”一根柱承担附近所有(梁)板的重量“,这里的结构是“一块板+4根柱”的模式,若再加板就再加柱,再加板就再加柱……
(集装箱世界生存模式:“一板四柱” 为一家,我家柱子不借你用。想加入我们? 那就自己带着柱子来!我们只欢迎以家庭的形式加入!)

“一板四柱”拼接模式
(来源:作者自绘)

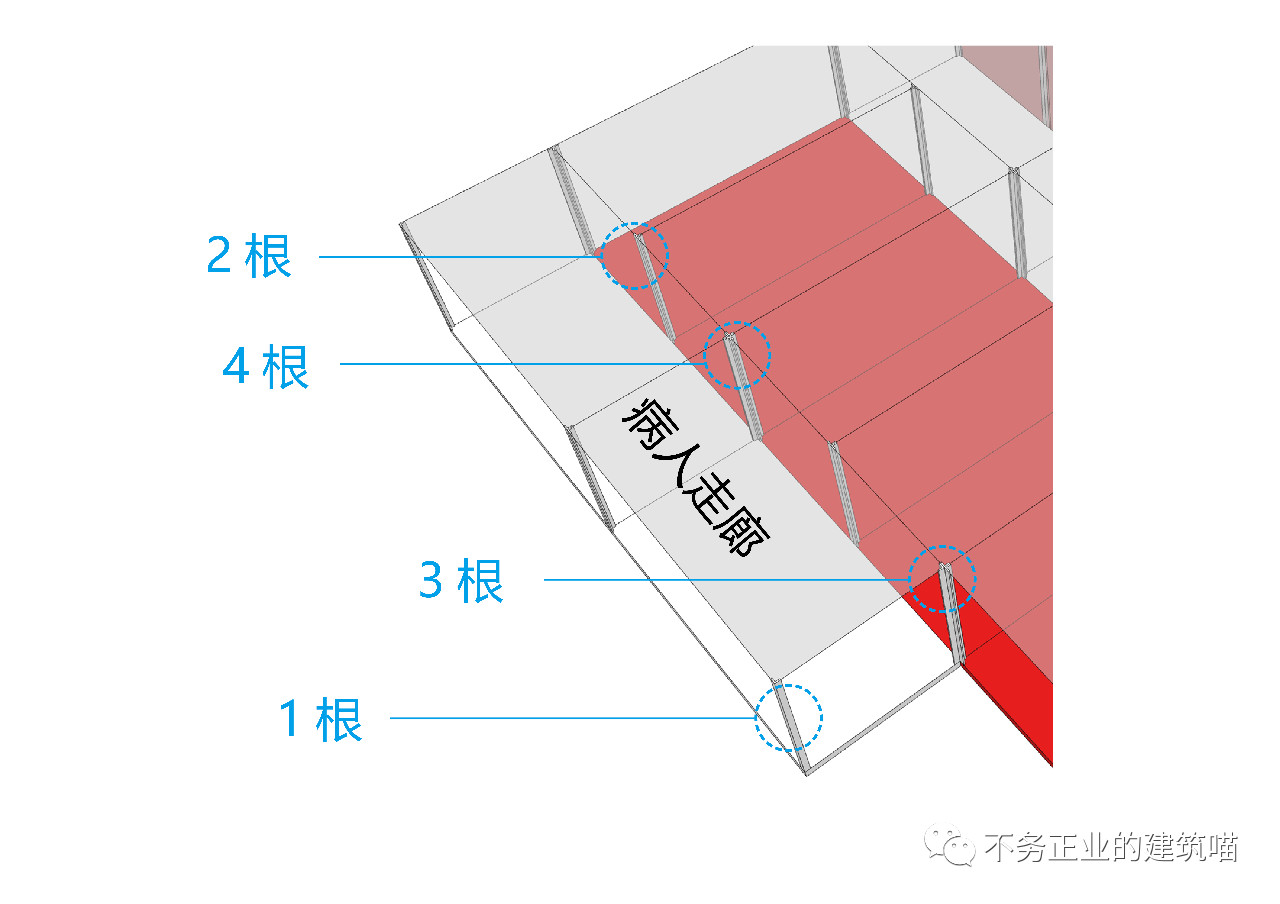

所以可能会形成“多柱合一”的束柱↓↓↓


(来源:作者自绘)

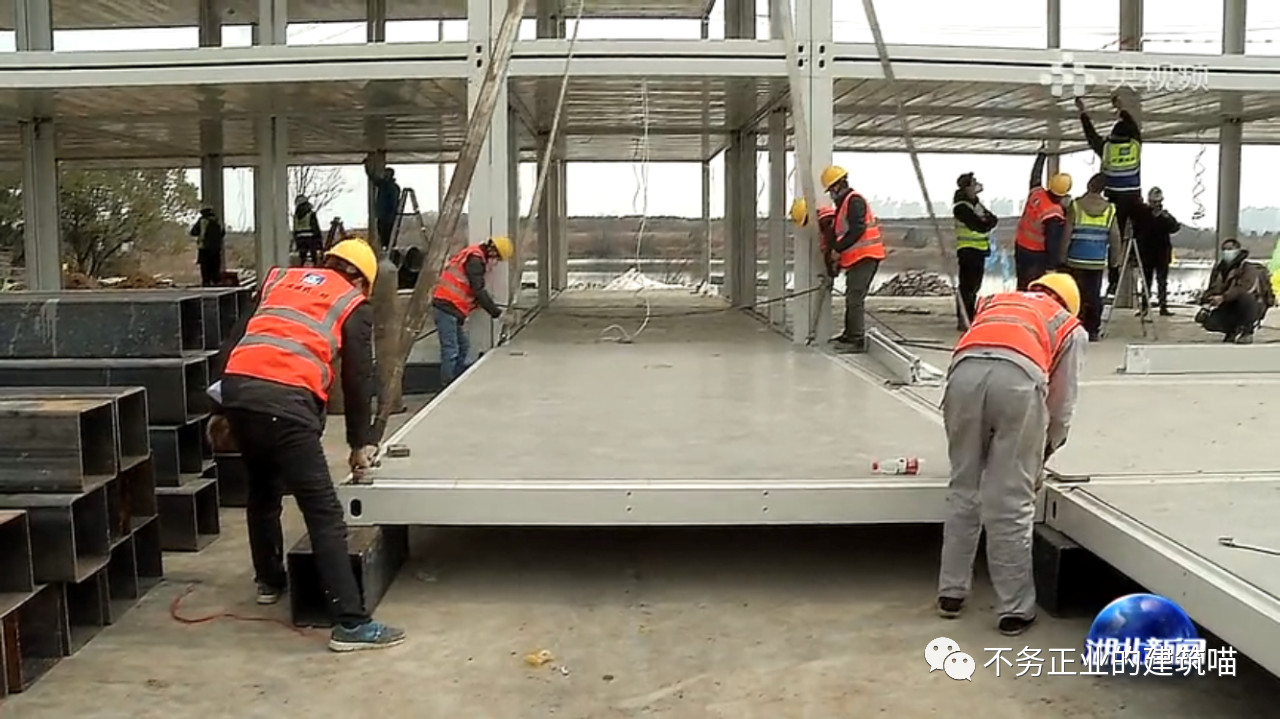

我们来看看现场真实效果↓↓↓

(来源:央视频截图)


■上干货:

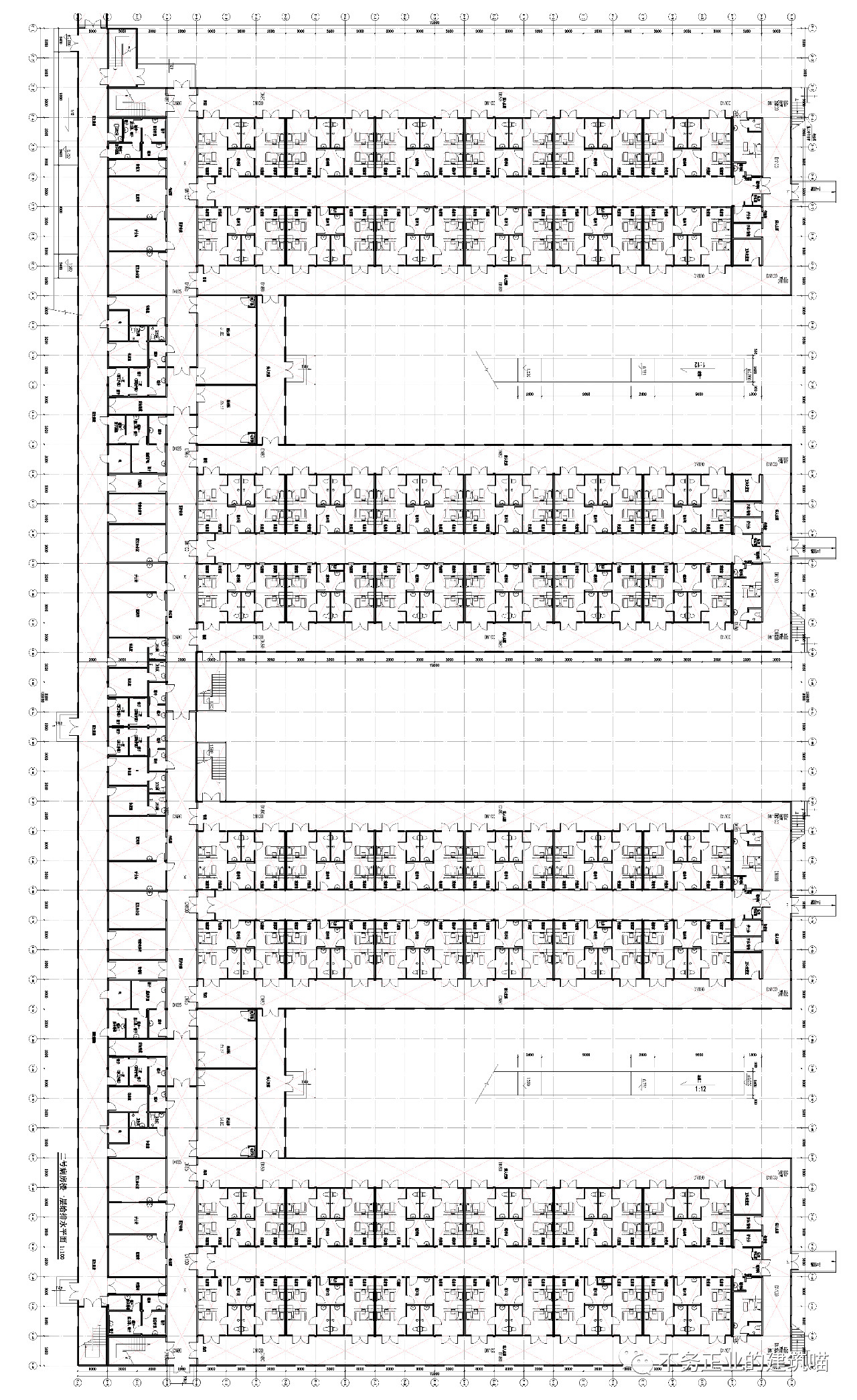

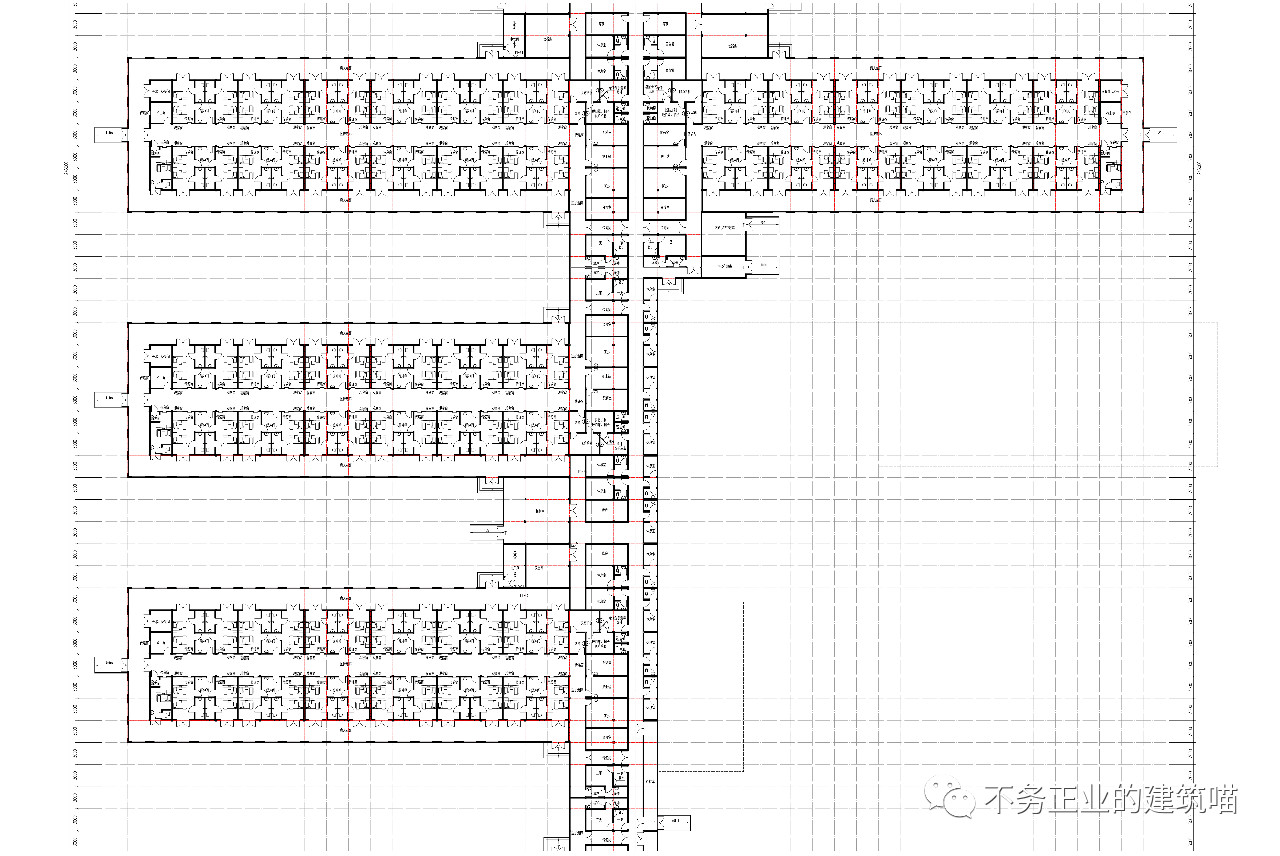

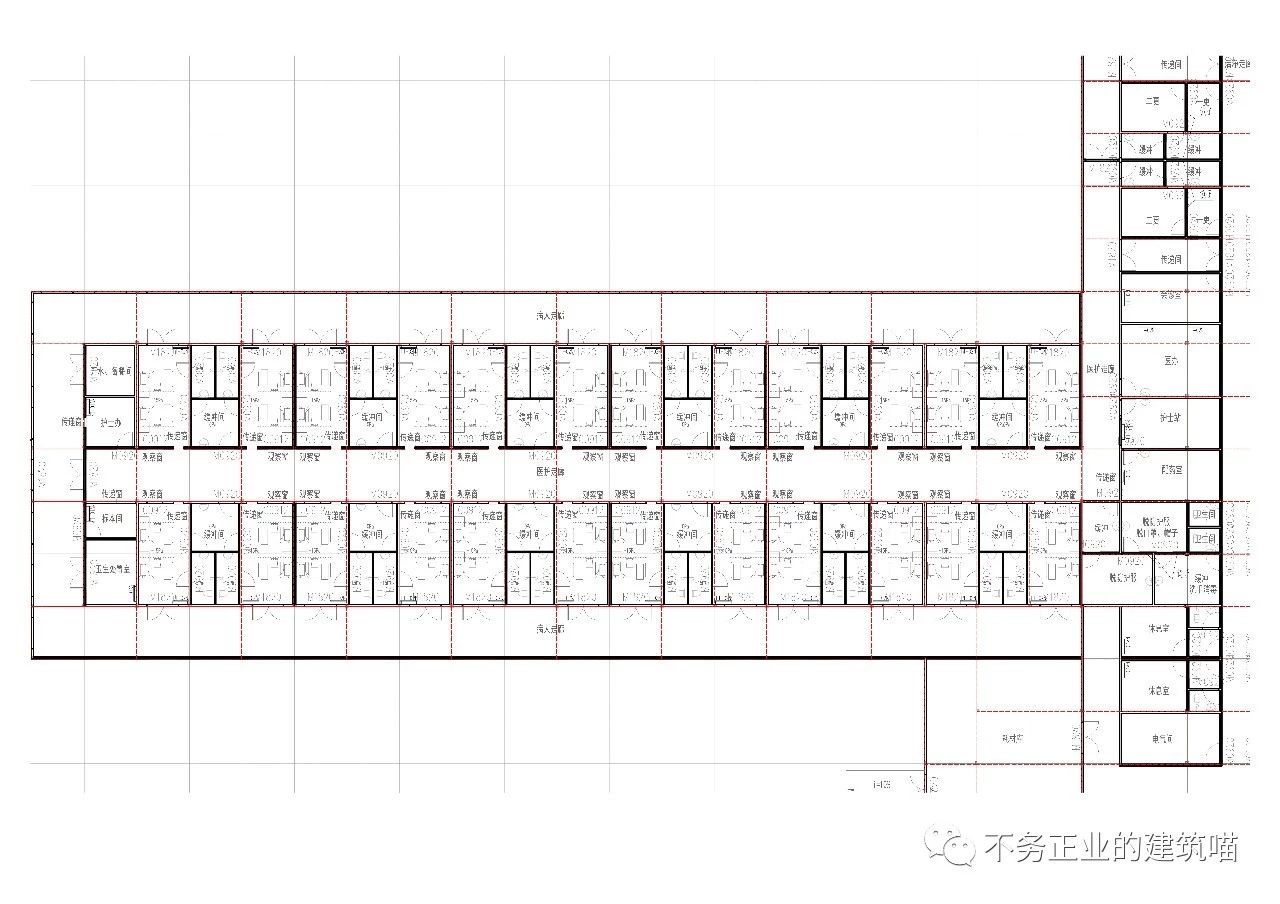

一号病房楼平面图
(来源:中信设计院图纸,作者整理)



局部放大
(来源:中信设计院图纸,作者整理)




二号病房楼一层平面图
(来源:中信设计院图纸,作者整理)



二号病房楼二层平面图
(来源:中信设计院图纸,作者整理)


       三、医技部

终于说到了复杂的医技部了。其实,在这里我们没有什么特别要说的。医技部虽然是医院最复杂的部分,但火神山医院的医技部并没有什么特别之处。唯一需要注意的是,医技部不在沿用病房区3m*3m的模数,而是改为1.8m*1.8m。一方面是因为没必要与病房区模数统一;另一方面,模数减小,空间布置更灵活,可以更好地适应复杂的功能。
■简单粗暴——上图纸:

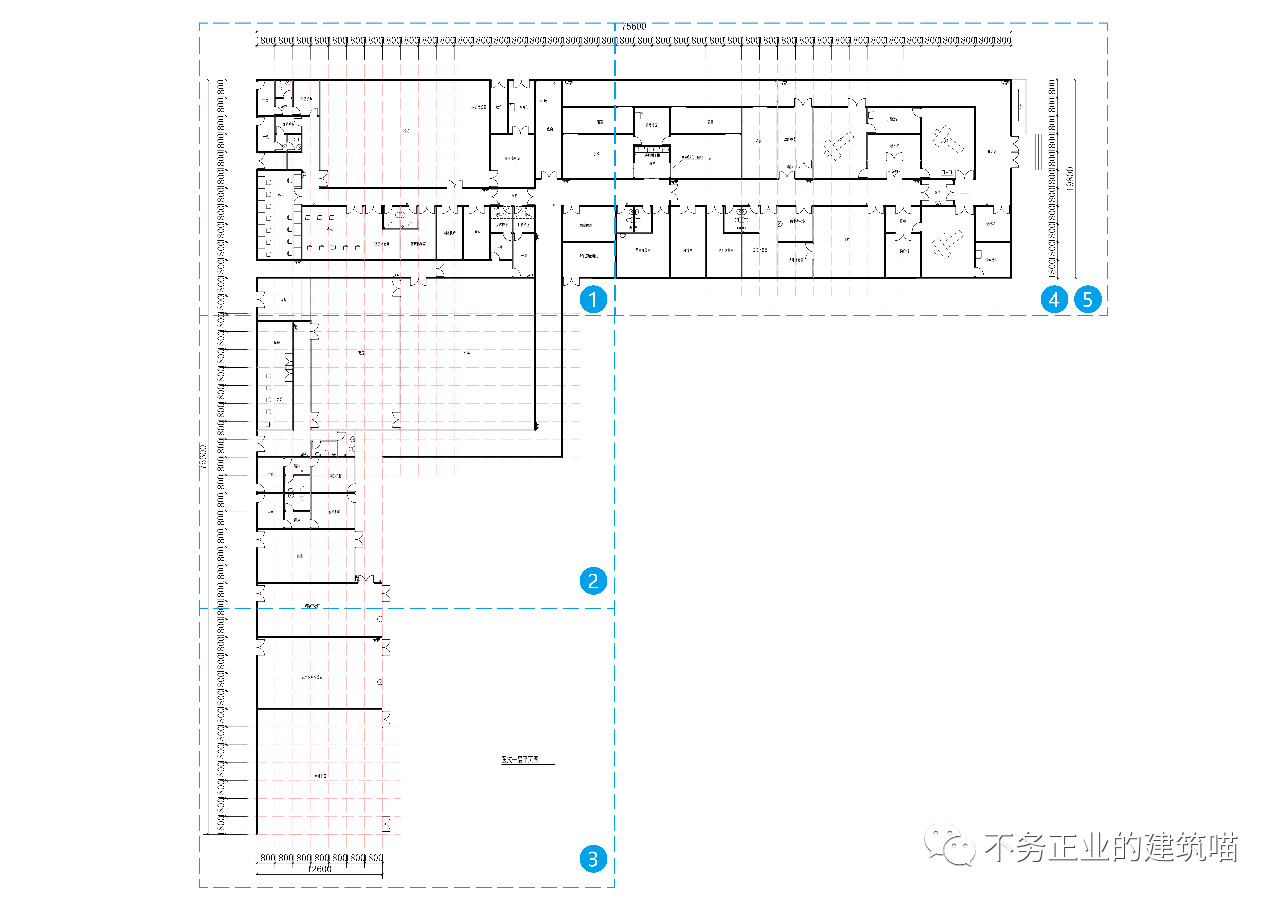

医技部平面图
(来源:中信设计院图纸,作者整理)


■局部放大看一下:

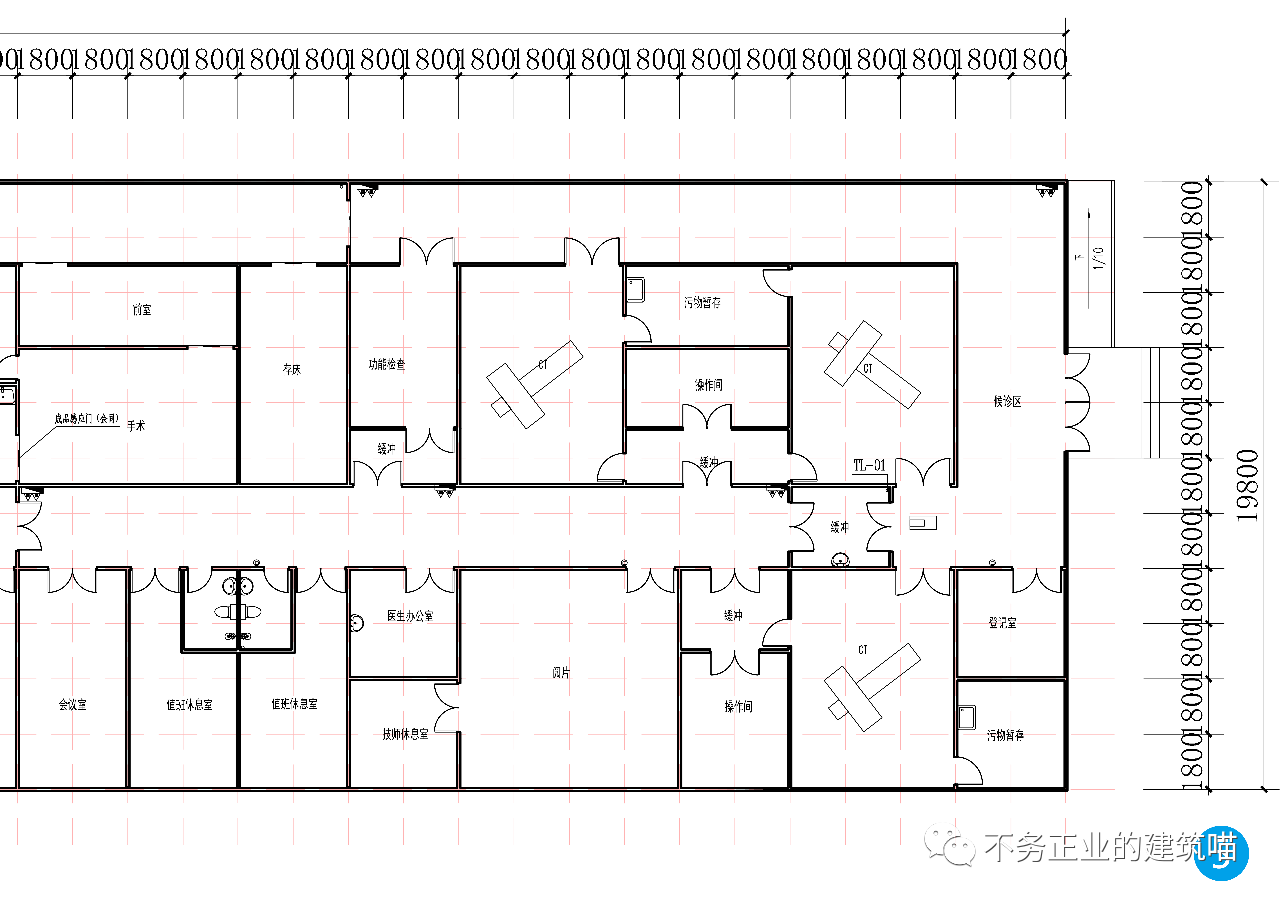

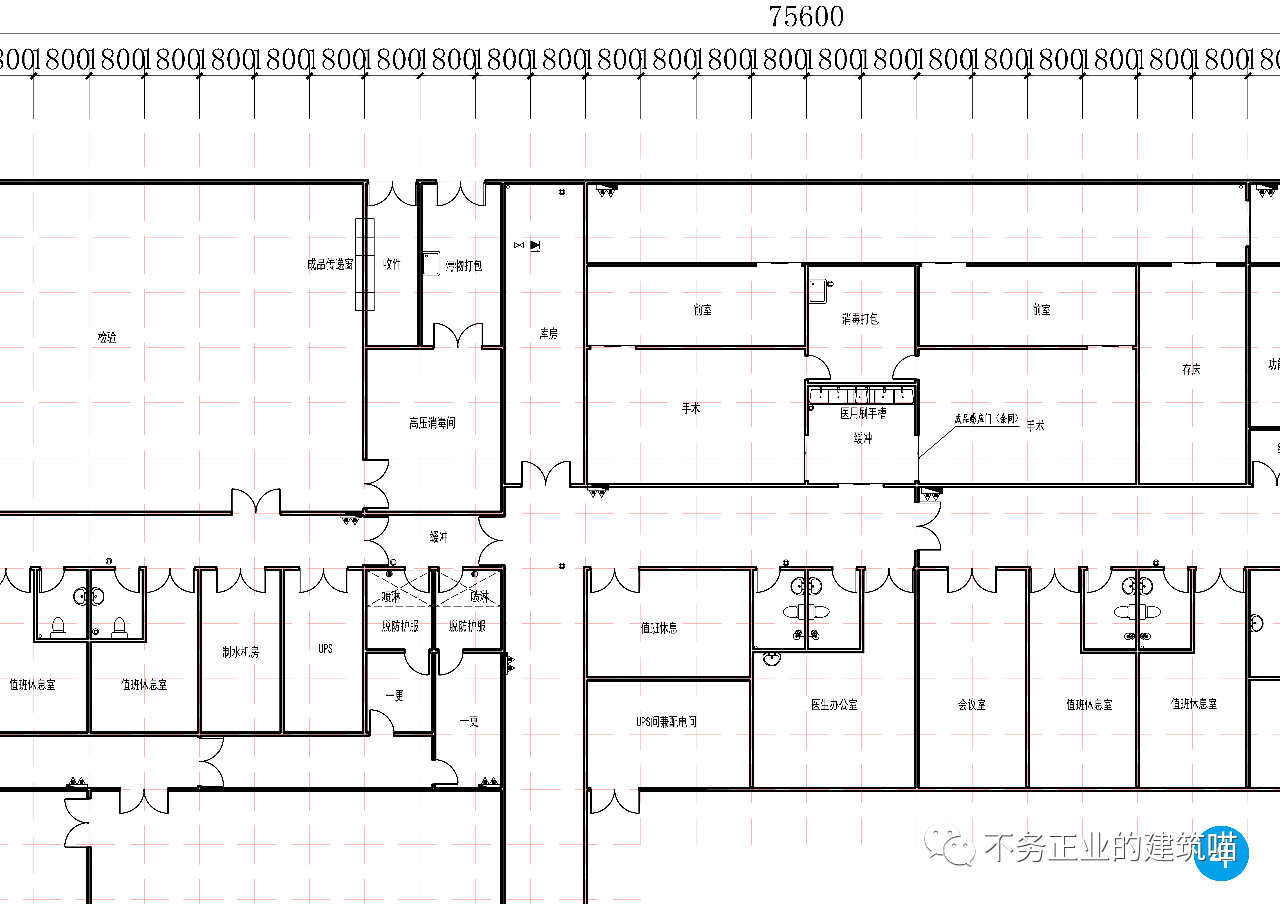

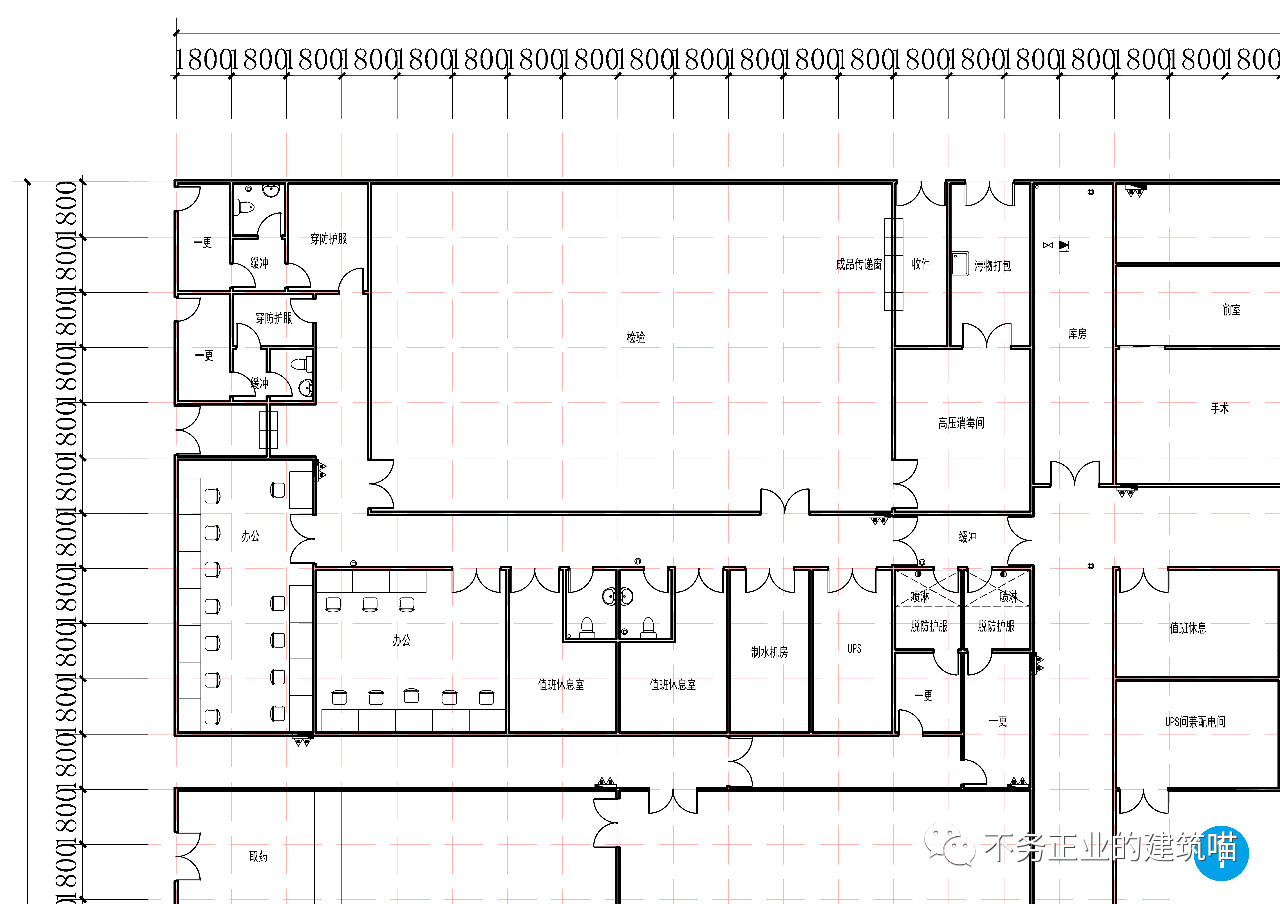

医技部局部平面图
(来源:中信设计院图纸,作者整理)

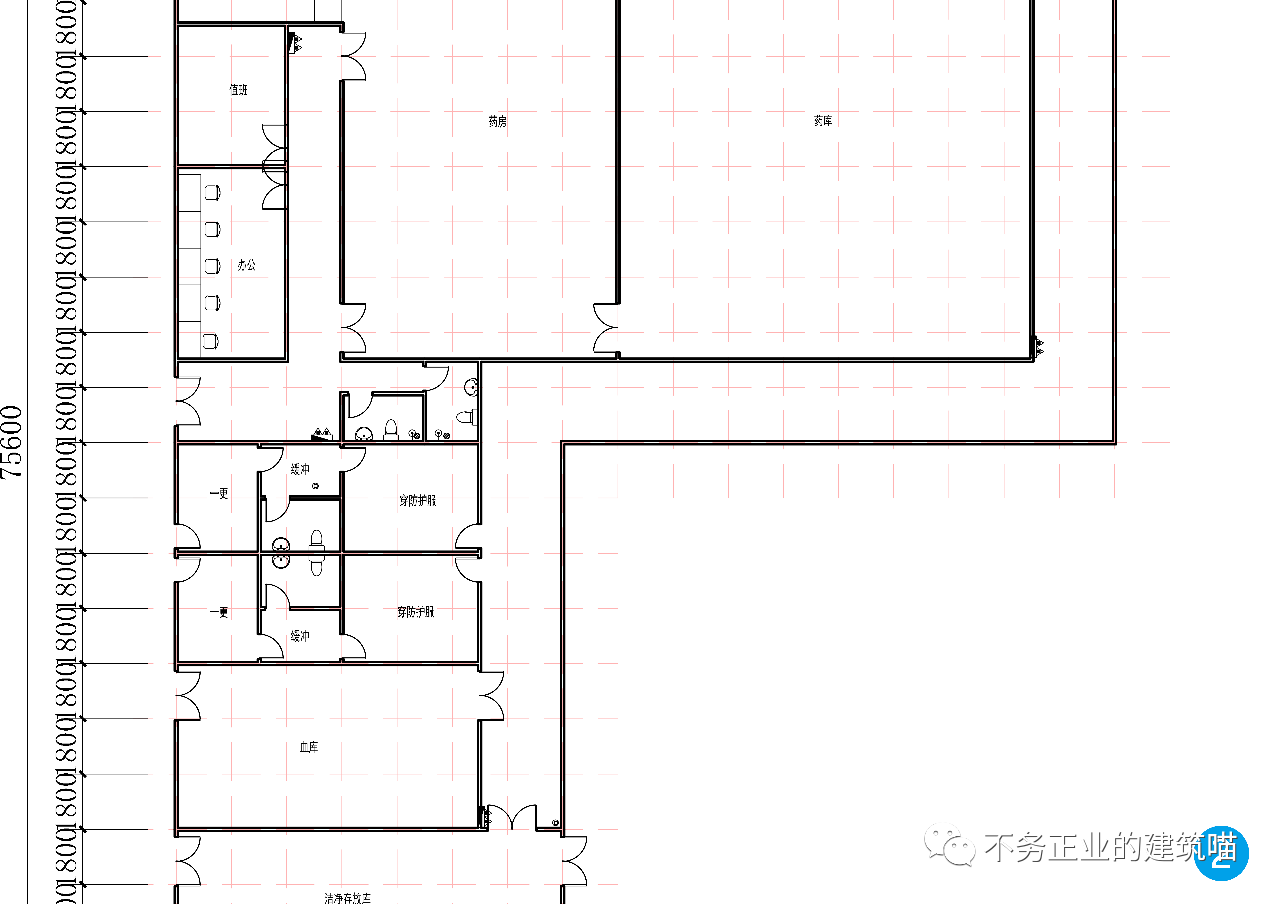

(来源:中信设计院图纸,作者整理)


      四、其他

■整体医院建设步骤

中信设计院“接到任务后5小时内完成场地平整设计图,为连夜开工争取到了时间。”  场地平整后,抗渗——绑钢筋——浇筑基础——箱式板房主体结构拼装——接电。

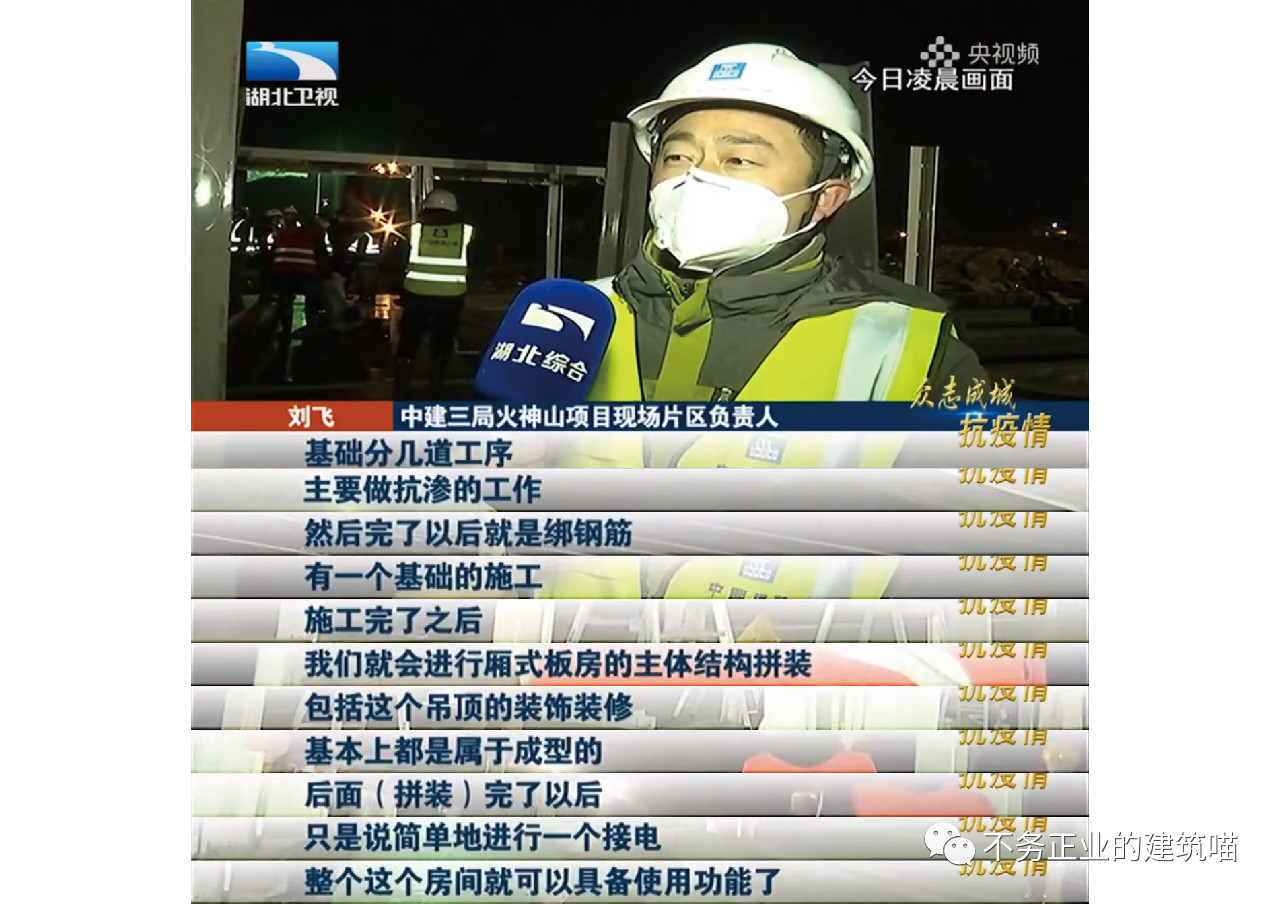

施工步骤

(来源:央视频截图)

抗渗
↓↓↓

(来源:央视频截图)

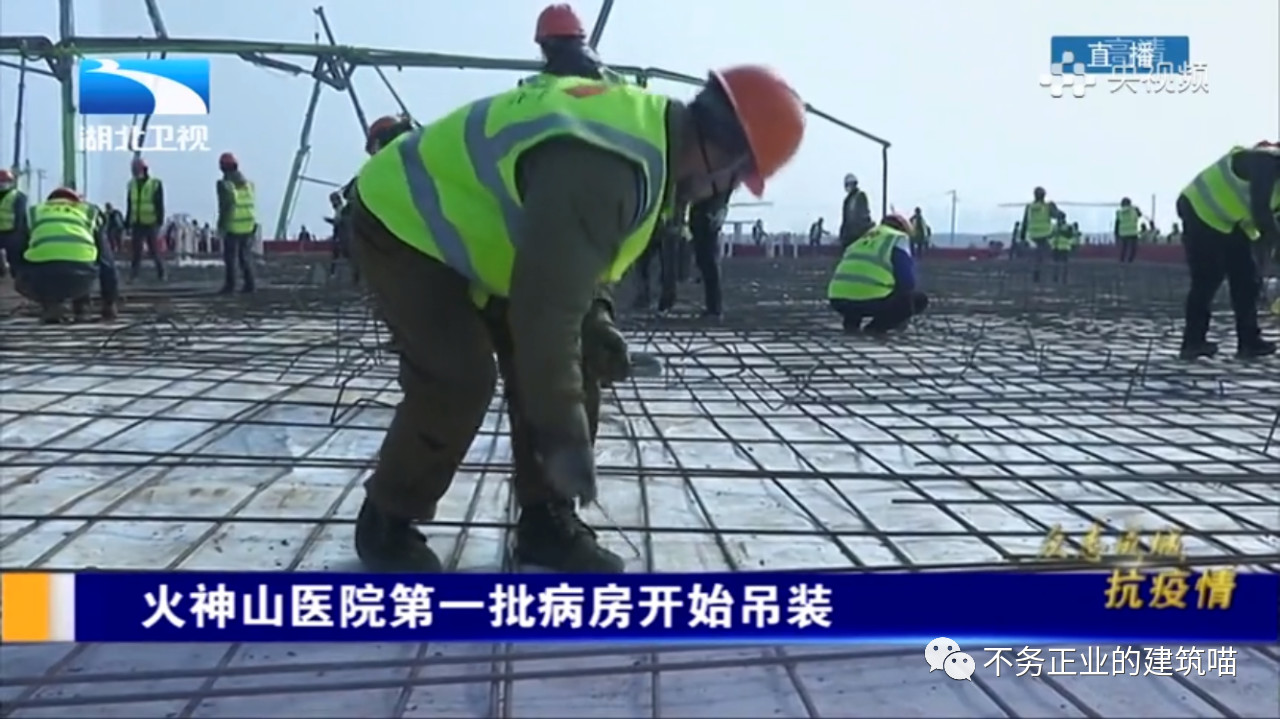

绑钢筋
↓↓↓

(来源:央视频截图)

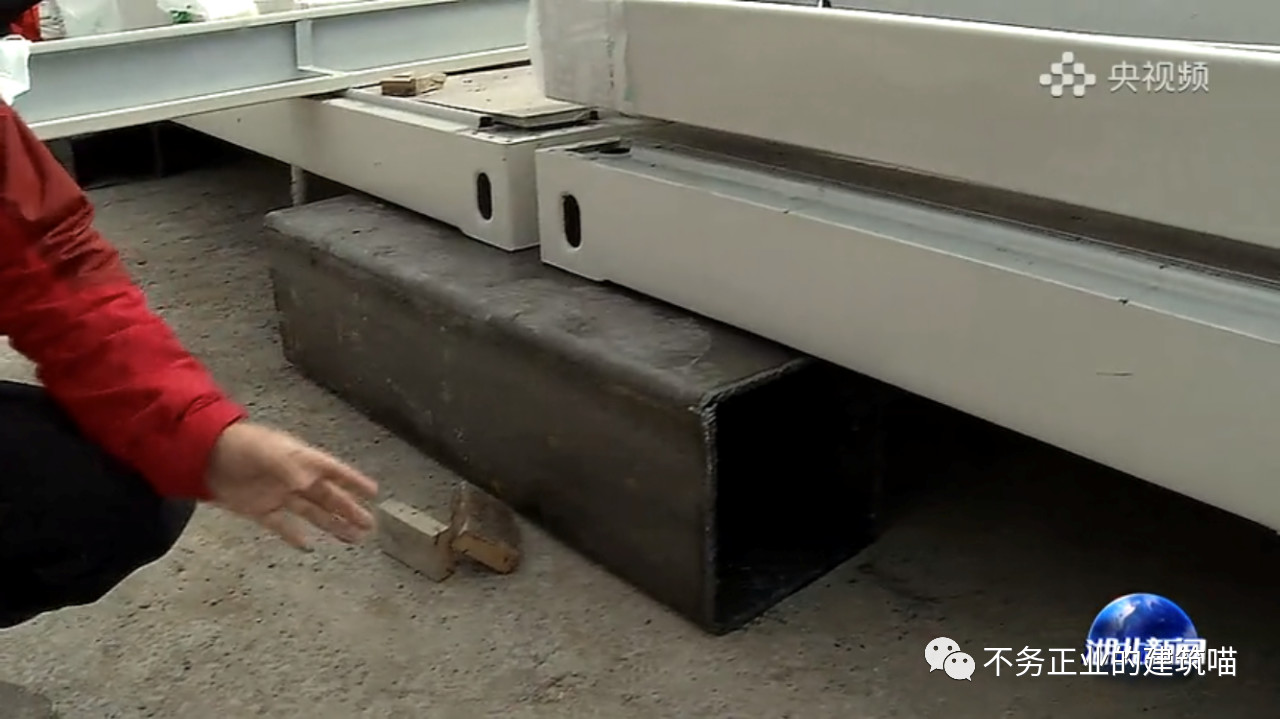

板房地面垫起
即起到防潮作用,又为之后水、暖、电专业的进入留下灵活的空间。
↓↓↓




(来源:央视频截图)

柱板连接节点
↓↓↓


(来源:央视频截图)

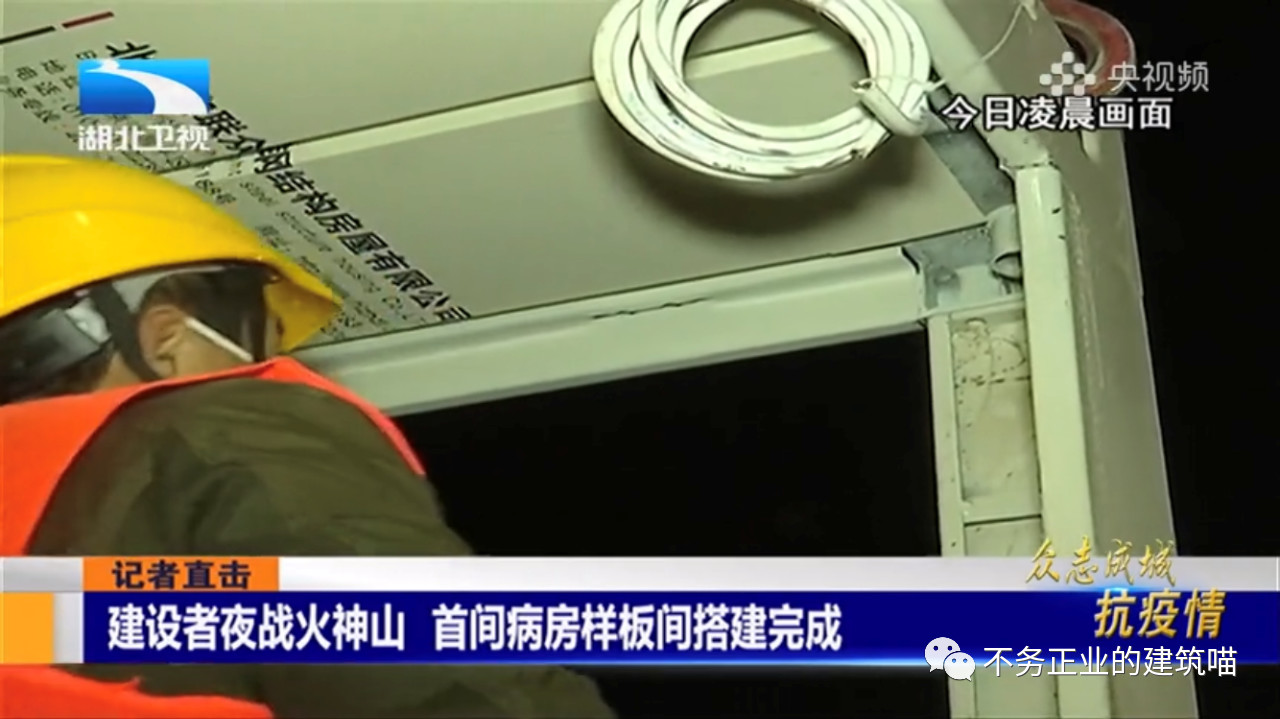

吊顶预装电线
↓↓↓



(来源:央视频截图)

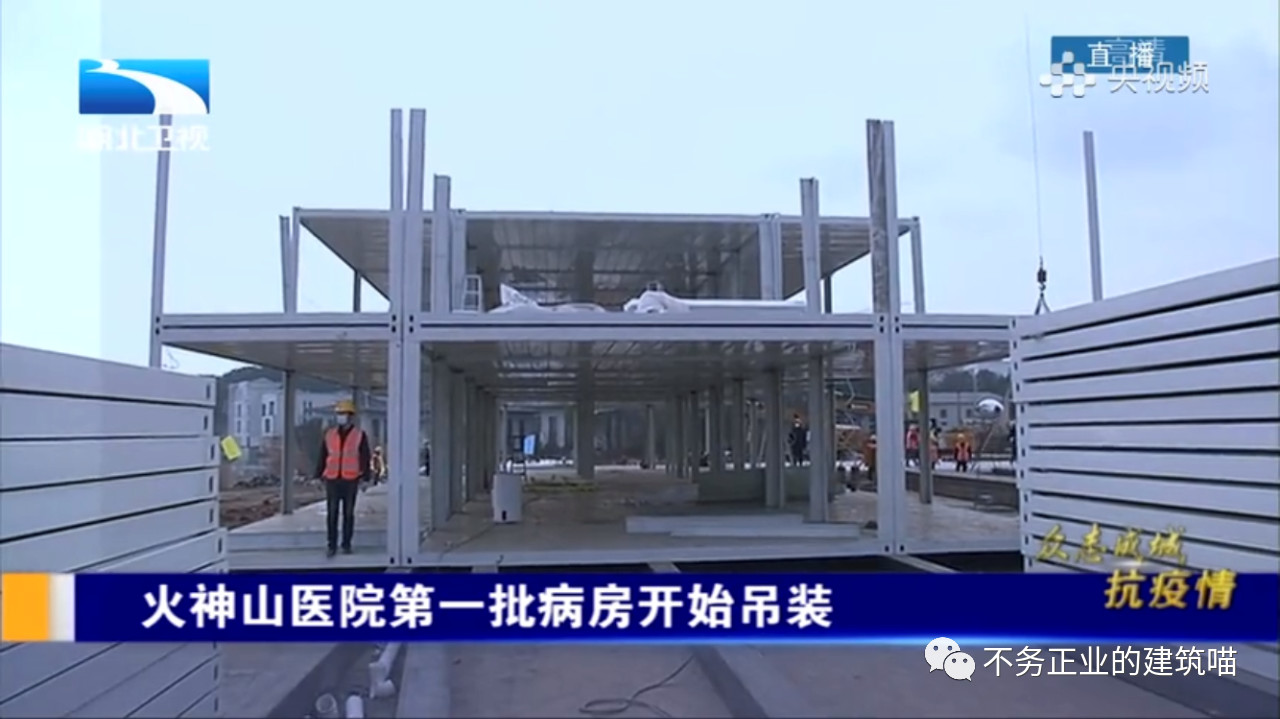

继续吊装
板房内电线已在吊装前接入,场地平整与吊顶装修同时进行,很好地节约了时间。
↓↓↓


(来源:央视频截图)

再次感谢中信建筑设计研究总院
无偿捐赠火神山医院设计成果
向有需要各方开放共享
