十个建筑师有九个都是易受惊体质。还有一个已经吓出工伤。 日常恐惧甲方改图。夜晚噩梦甲方催图。但改图、催图最多算是国产恐怖片，一惊一乍的也就耳朵受点折磨。真正的恐怖片是什么？
真正的恐怖片是精神高度紧张、发自内心的颤抖，比如说《午夜凶铃》《电锯惊魂》以及——《甲方坐在我旁边看着我画图》。
你一边画他一边改，你一边改他一边催。你手忙脚乱他口沫横飞，你手不停他嘴不停，他嘴停了你手也不能停。时不时还要端茶倒水、点烟陪笑，忍受各种人身攻击。这一局熬下来回家洗澡能省不少洗发水。

为了拯救建筑师的发量，今日特推出——中秋节不加班救急大礼包寺崎坡道Terasaki ramps又叫做“一分钟看懵甲方连续空间设计法”。

什么是寺崎坡道？这个问题其实相当复杂，前方高能预警。
懒得动脑子的同学可以直接跳到后面背答案。

首先是生物学知识。细胞内部有一种物质叫内质网（endoplasmic reticulum），它们是遍布于整个细胞内部的膜状网，连接并围绕着细胞核，主要作用是细胞内蛋白质合成的“工作间”。内质网是由或多或少的、有规则的层状结构组成，层与层间隔均匀，彼此相连，以往人们以为，相邻的层与层之间是通过“虫洞”相连，也就是简单的管孔。2013年，科学家才发现这种“虫洞”其实是一种复杂的螺旋结构，并命名为“寺崎坡道“。然后是天文学知识。2014年，天体物理学家发现中子星“外壳“的高密度结构竟然和人体细胞的内质网结构十分类似，也是寺崎螺旋坡道。

细胞内质网【a】和中子星外层【b】比较的结果

既然这个坡道这么NB，那么拓扑几何学家们也坐不住了，几经折腾后终于通过公式求出了可以生成寺崎坡道的螺旋线：一条曲率连续平稳变化的曲线。至于具体怎么求的，就更不是我等凡人可以理解的了，有兴趣的学霸请自便，这里就不展开了。

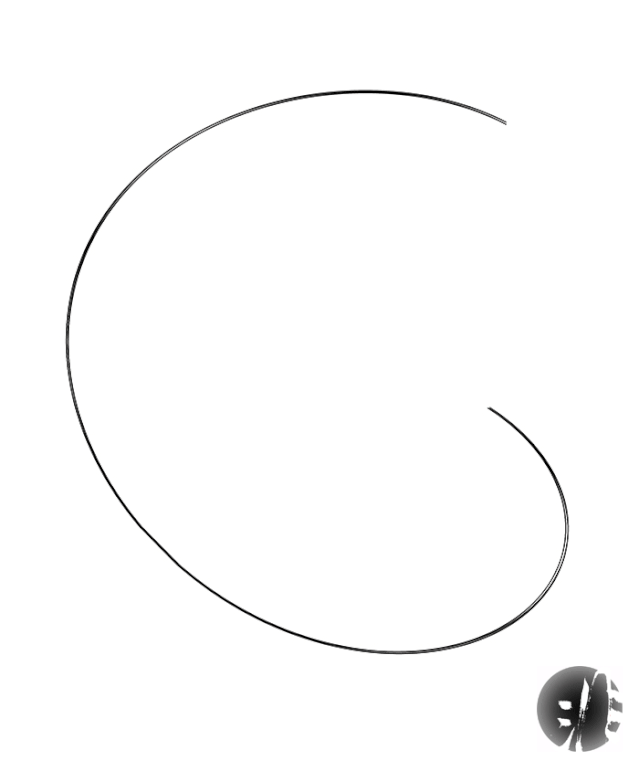

敲黑板！打瞌睡的醒一醒，拿出笔来抄答案啦！ 寺崎坡道螺旋线由以下参数求得：其中U为系数，X、Y、Z对应三条三维空间坐标轴，通过公式得到一系列坐标点，这些坐标点串联成寺崎坡道螺旋线。u = (π / 180) × ix = cos(2 ×u)y =sin(2 ×u)z = atan(cos(u))p = Point(x，y，z)i代表1至181，将i带入公式u = (π / 180) × i，i每次增加1，都会得出一个u值，再将u值代入x,y,z的运算，得到一系列的坐标点点，这些坐标点形成曲率连续平稳变化的寺崎坡道螺旋线。

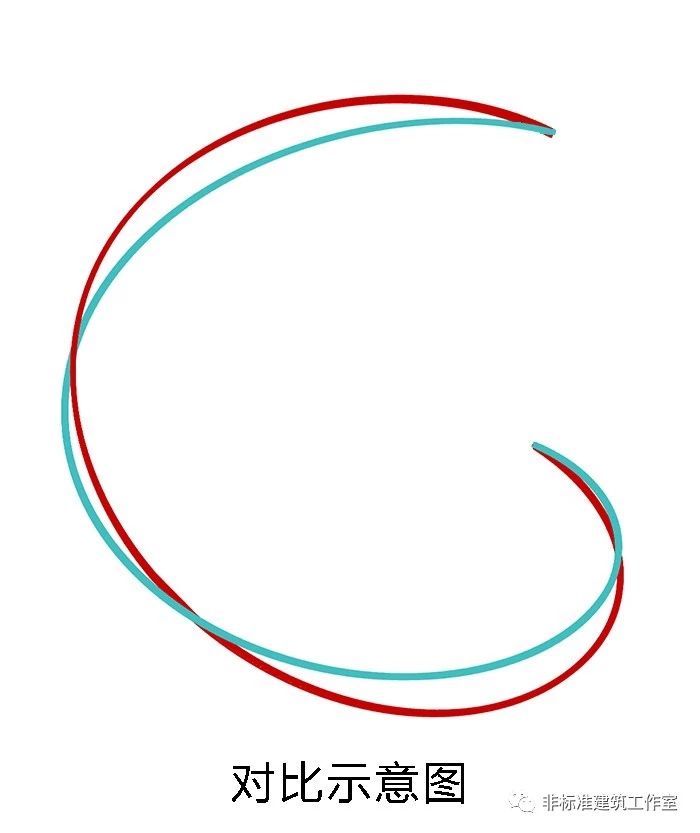

寺崎坡道螺旋线与普通的曲率不发生变化的螺旋线对比（蓝色为普通螺旋线）：

而冥冥中连接了人类个体与宇宙星体之间的神奇寺崎坡道就是由两条这个曲线生成的双螺旋坡道。

有了这个双螺旋坡道单元就可以在甲方面前以迅雷不及掩耳盗铃之势分分钟变出一个连续空间来咸鱼翻身强行挽尊。

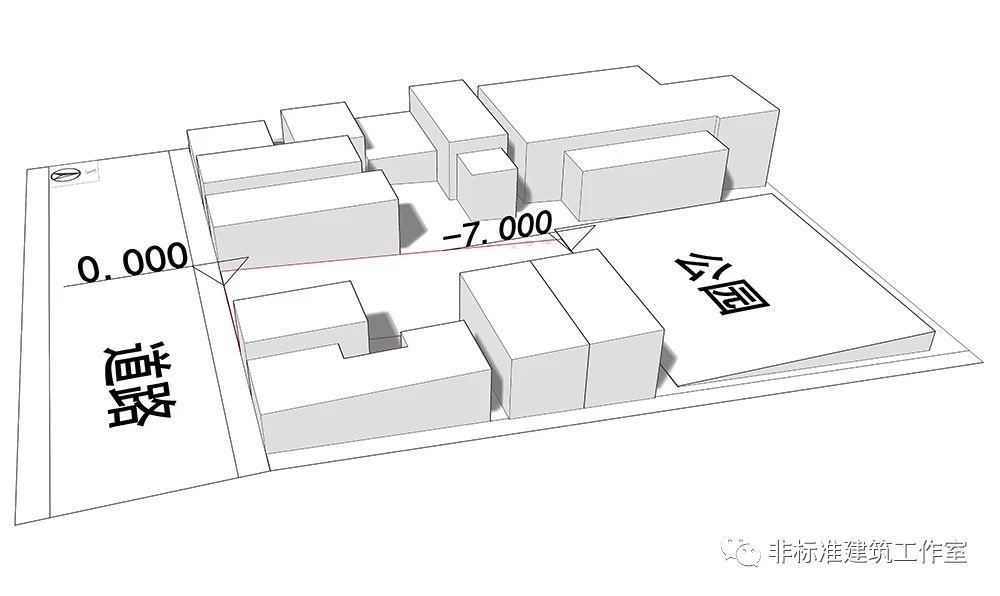

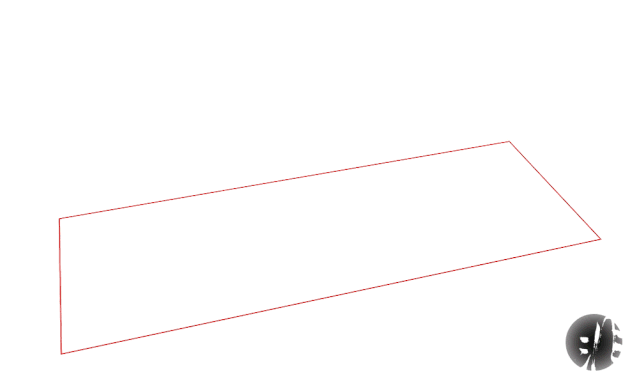

萨尔瓦多的波特雷罗苏拉市要建一个图书馆。基地就是一个简单的矩形，有一个7米的小高差。南侧临街，北侧是公园。

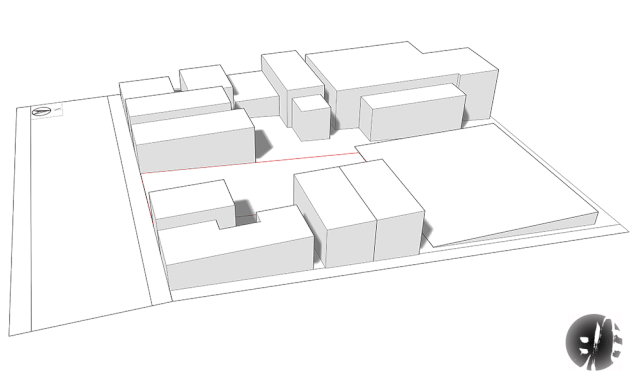

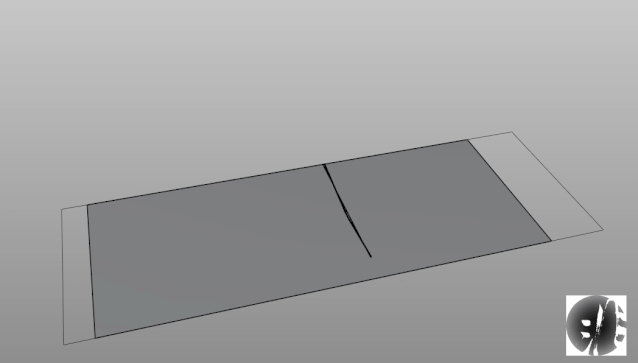

平整场地后按照面积要求拉起体块。

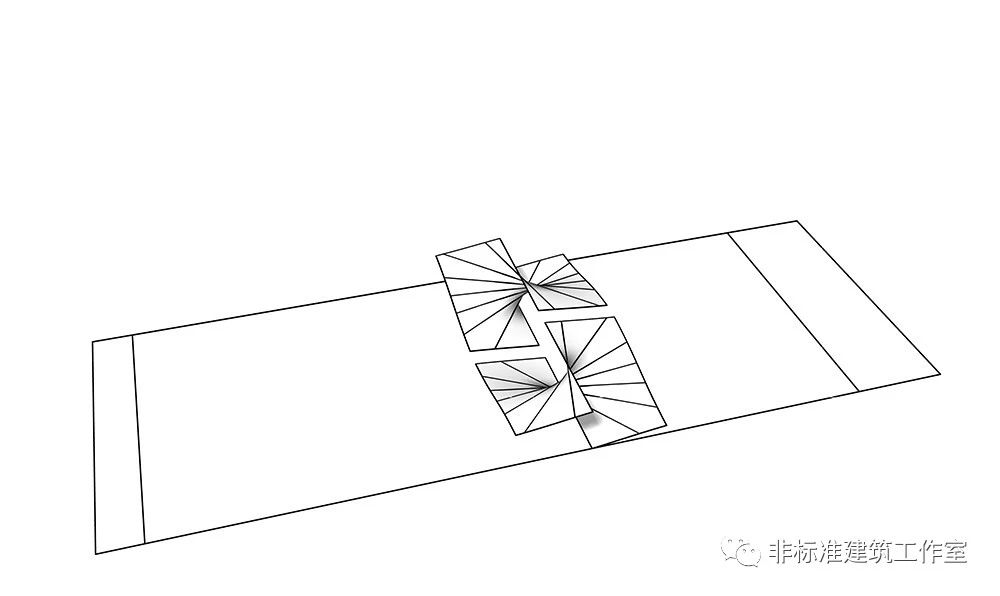

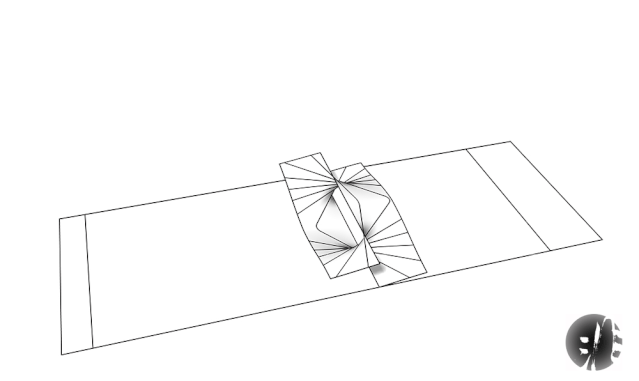

下面，重点来了。在体块内放入两个寺崎双螺旋坡道单元。

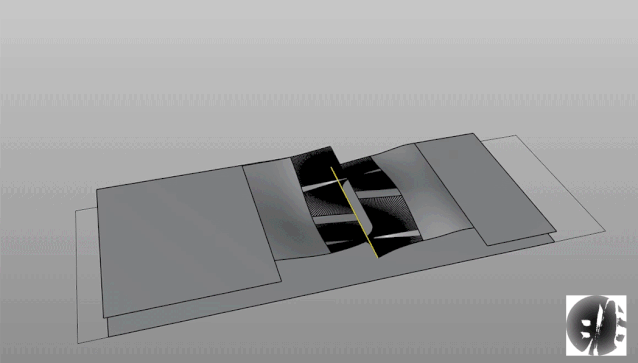

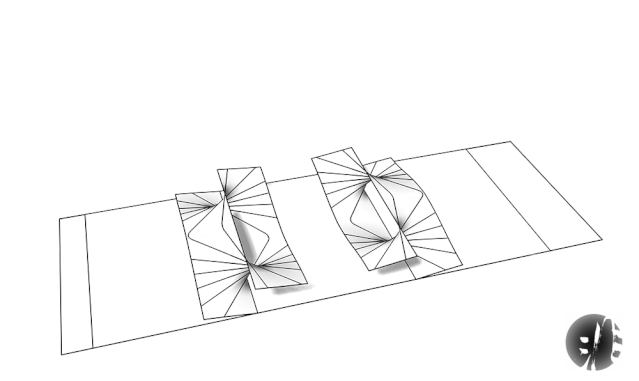

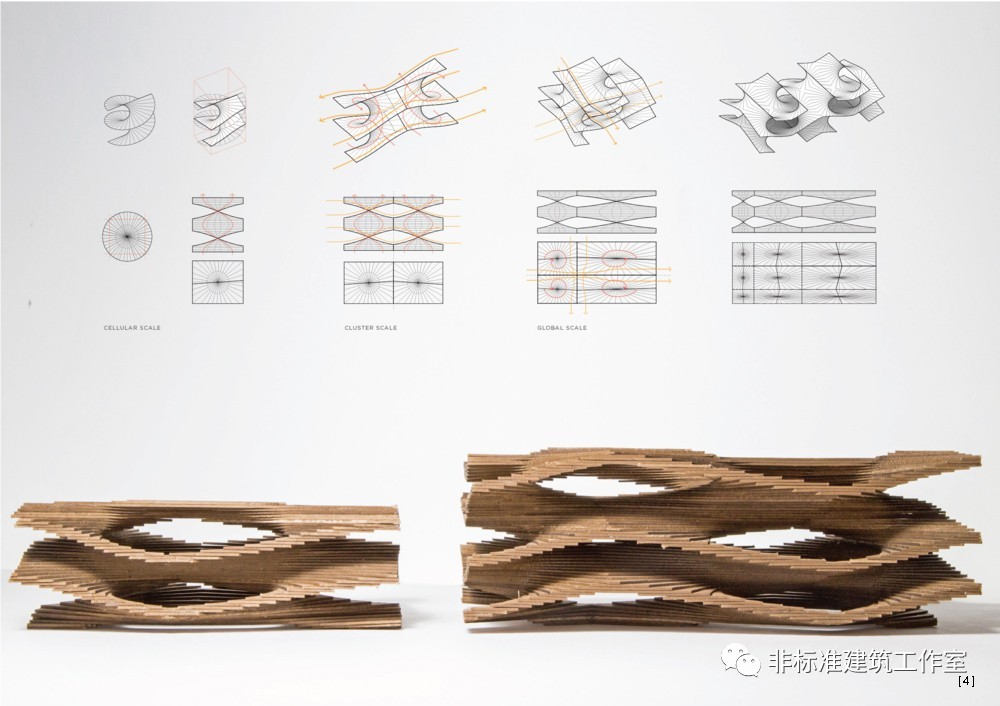

将两个可复制单元连接，形成一个连续的曲面。

将连续曲面向上复制三次。

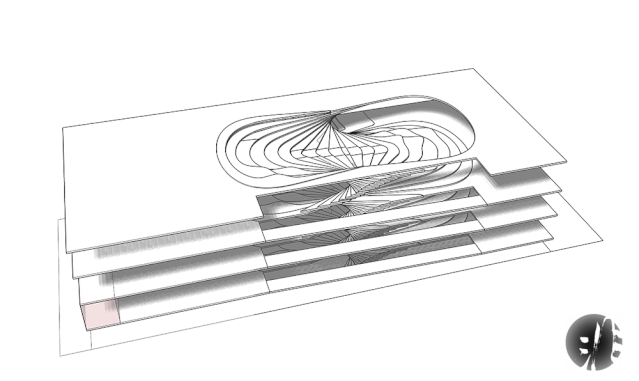

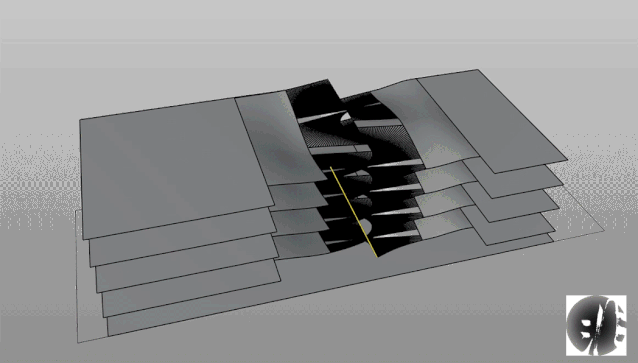

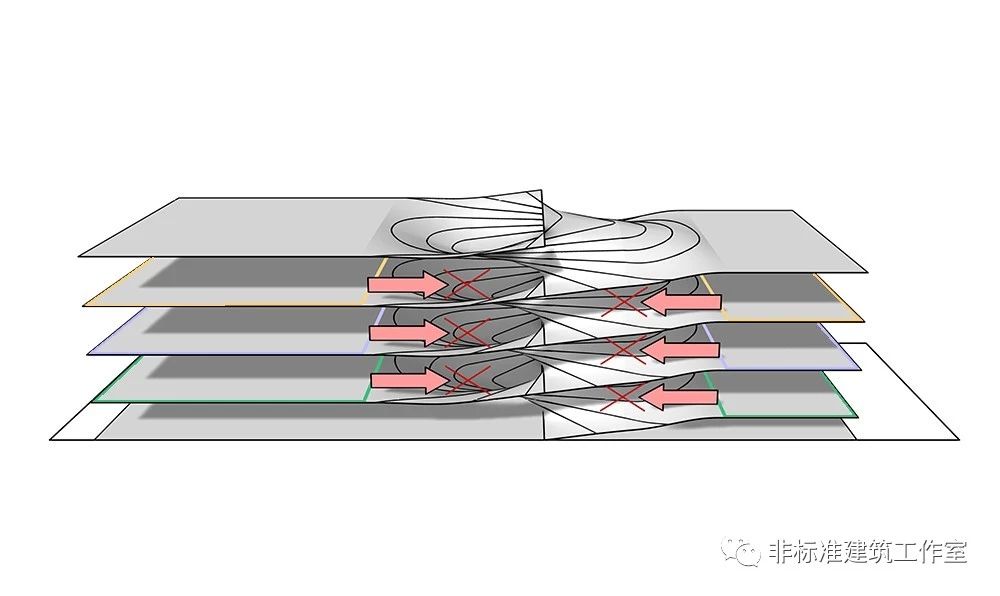

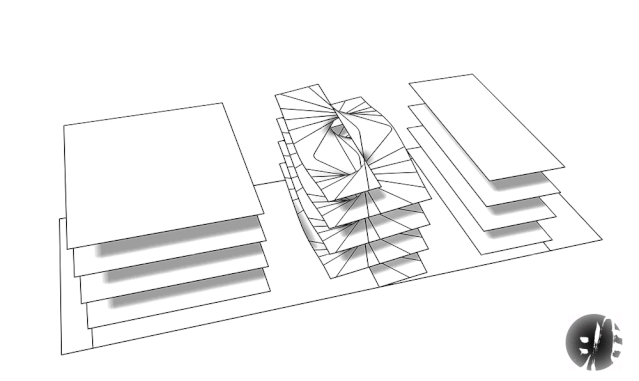

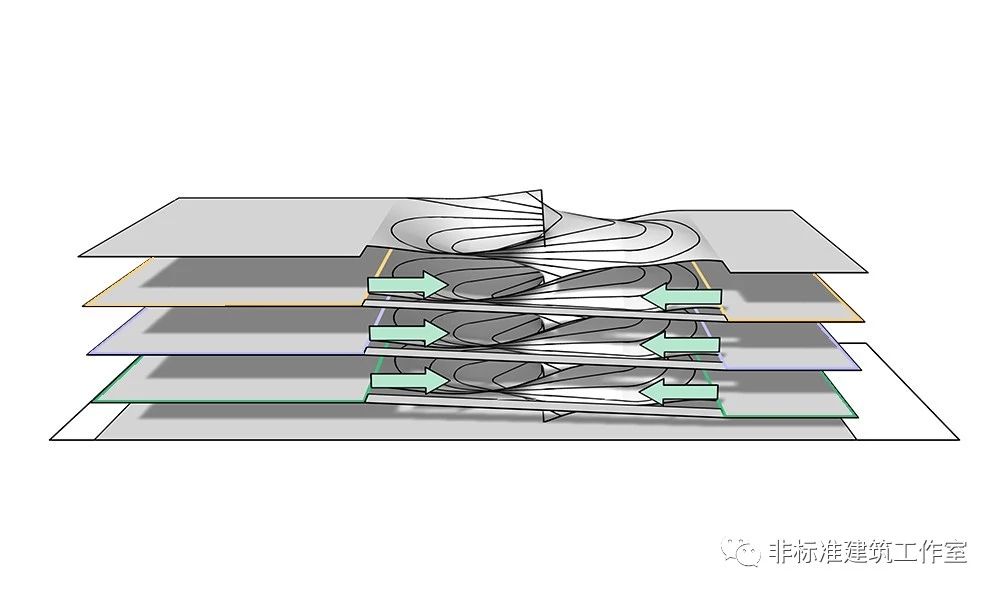

在连续的双螺旋寺崎坡道两侧设置四层楼板。将楼板与坡道平滑连接，这样整个建筑空间都在寺崎坡道的联系下成为了一个连续流动空间。

楼板连续不打断，也没有竖向交通分隔，所有内部空间就是一个完整的大空间。

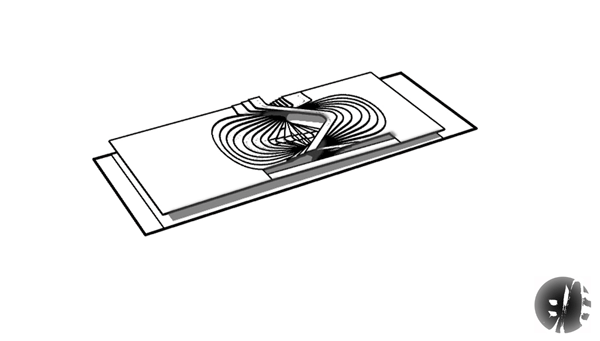

将坡道切片变成台阶，成为真正可使用的建筑空间。







变成台阶后的寺崎坡道长这样——

但是，这里有一个小小的问题。

寺崎坡道切片变台阶后就对轮椅选手非常不友好了，几乎寸步难行。

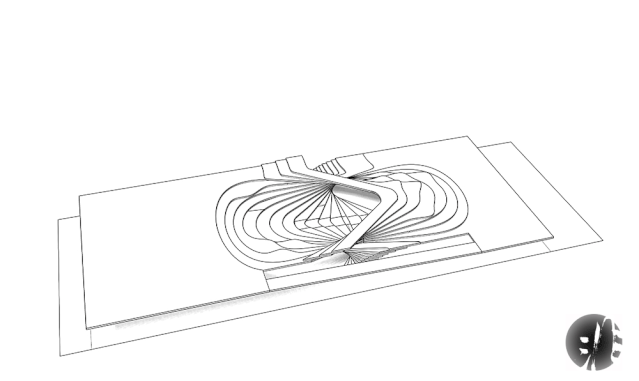

为了解决这一问题，同时不破坏内部空间的连续性，建筑师挖出一个靠边的中厅空间，再将两侧的楼板用无障碍坡道连接。

不但解决了无障碍的问题，也为同层空间的沟通提供了另一种可能。

再局部调整台阶大小，区分出交流停留空间与交通行进空间。

每一层都调整后，方案的核心设计就全部完成了。

剩下的大家就都可以佛系操作了。比如设计入口、表皮、卫生间等等，可以随意发挥也可以常规设置或者给甲方个机会指点江山，反正都无伤大雅。

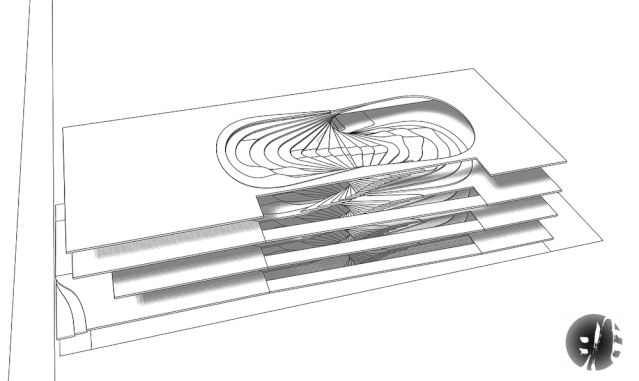

在这个方案里因为场地有高差，所以建筑二层与街道相连，形成入口通高空间。

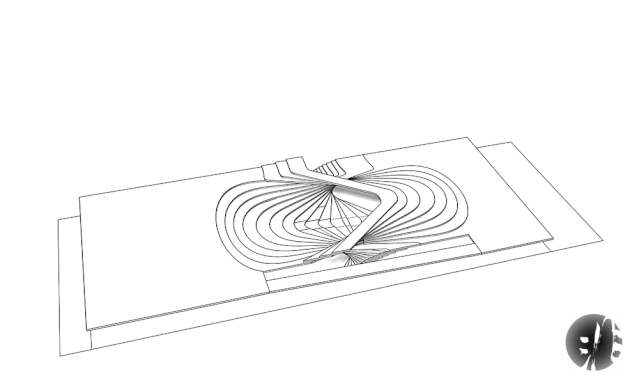

而北面让建筑一层的楼板局部下沉形成公园入口。下沉部分也做切片化处理，并加入无障碍坡道。

至此，这个方案的内部空间就全部完成了。
不要问我为什么没有卫生间，我也不知道ta为什么不画卫生间。翻遍所有资料也没有卫生间的位置，或许门口有公共厕所？不过这个空间里卫生间也好设置，大家领会精神吧。

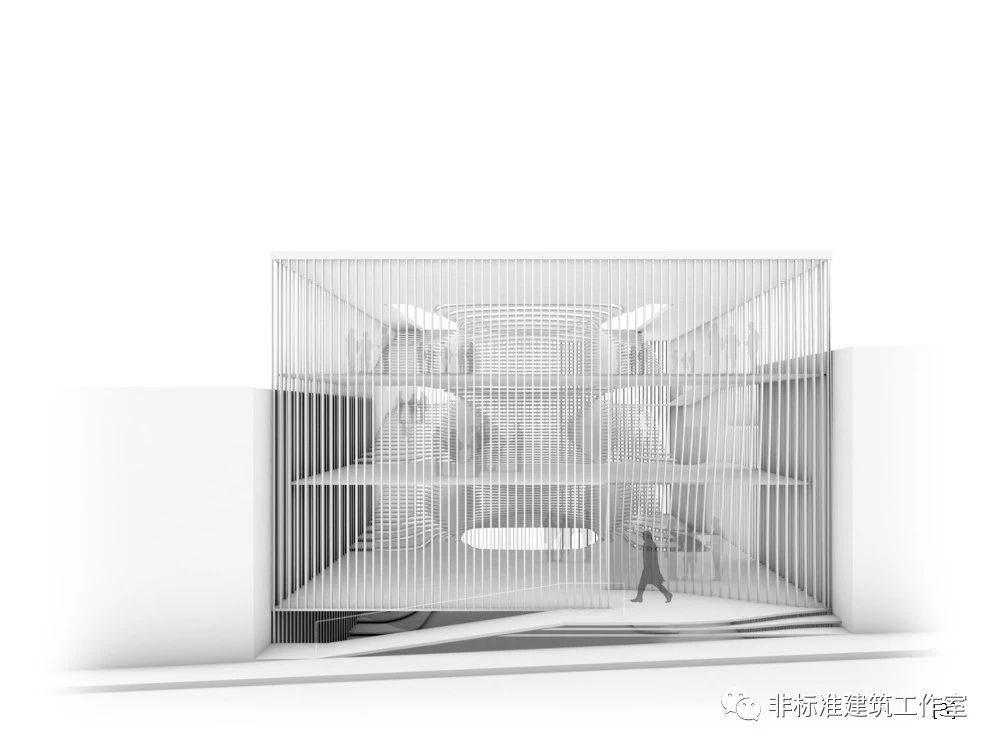

最后为建筑加上表皮，并设计入口。

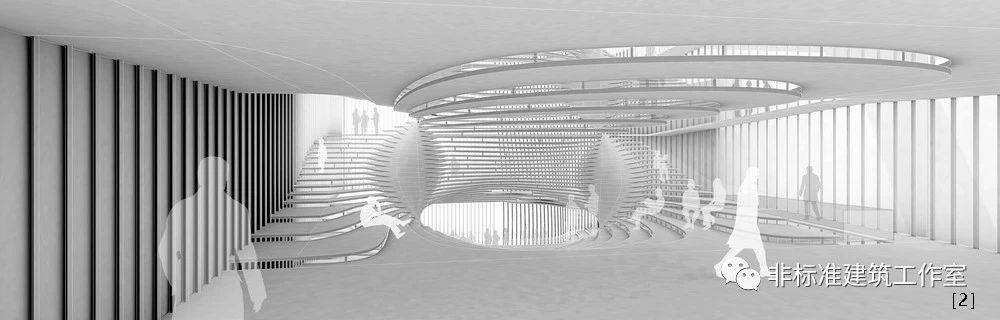

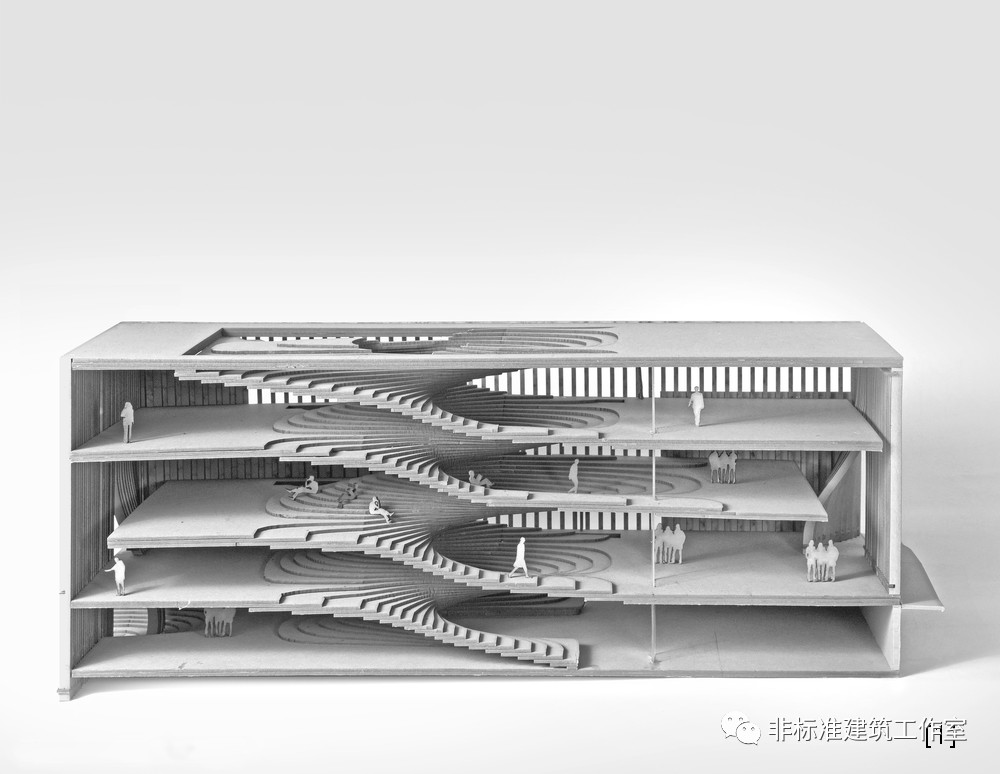

这就是KHOA.VU事务所设计的布兰奇图书馆方案。只要你知道了寺崎坡道的秘密，我打赌做这种方案用不了一个小时。

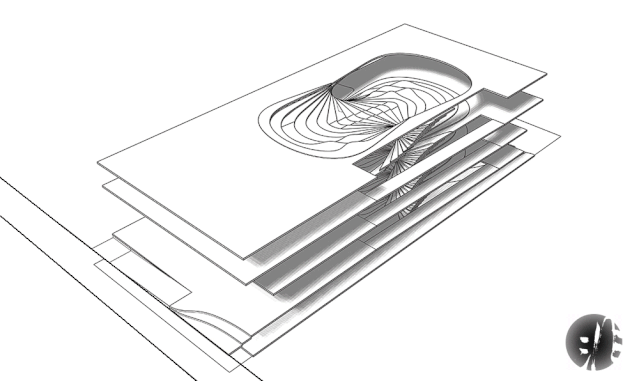

再看一遍完整过程：

最后划重点：寺崎坡道形成连续空间的关键是一定要成对出现。两个、四个、八个等等偶数个都可以。







唉~单身狗简直太难了，做个方案都要忍受空间原型的成双成对。

学建筑就像学英语，基本功就是背单词；做方案就像写作文，词库丰富的就是不明觉厉。 今天的这个单词就是“寺崎坡道“，长得就是高端大气上档次，就算不能忽悠住甲方做个陪标方案也是极好的呢~
