都在用BIM，世界领先的BIM应用到底长啥样？

都在用BIM，世界领先的BIM应用到底长啥样？

11月15日2018全球工程建设行业AEC卓越贡献奖

颁奖仪式在美国拉斯维加斯举行

中建股份有限公司总工程师毛志兵

摘得年度创新奖

中建八局重庆来福士广场B标段

吉林北山四季滑雪场

郑州奥体中心

马来西亚吉隆坡标志塔

合肥离子医院

5个项目分别获得一、二、三等奖

毛志兵、中建股份有限公司技术中心副主任李云贵

中建八局副总工程师邓明胜

参加了颁奖活动


登录/注册后可看大图

▲ 左上：重庆来福士广场；右上：吉林北山四季滑雪场；中左：郑州奥体中心项目；左下：合肥离子医院；右下：马来西亚吉隆坡标志塔

全球工程建设行业全球卓越奖

英文名称：AEC Excellence Awards

由Autodesk公司组织评选

是目前全球含金量最高、最具影响力的

一项国际性BIM大赛

全球40多个国家中脱颖而出

年度创新奖

“年度创新奖”为今年新设的奖项

中建股份公司总工程师毛志兵

在全球40多个国家60余名候选人中脱颖而出

荣获此奖项

在全球BIM应用推广中贡献杰出

冠绝中国施工企业

为嘉奖中国企业对全球BIM技术推广运用做出的贡献

会议主办方特别组织了中国区参赛作品表彰会

在12个中国施工企业推荐的获奖项目中

中建八局5个项目获奖，占了近一半

毫无争议地成为了获奖最多的施工企业

奖项

项目名称

具体实施单位

一等奖

重庆来福士

广场 B 标段

中建八局西南公司

一等奖

吉林北山四季

滑雪场项目

中建八局天津公司

二等奖

郑州奥体中心

中建八局二公司

二等奖

马来西亚

吉隆坡标志塔

中建八局

海外事业部

三等奖

合肥离子医院

中建八局上海公司

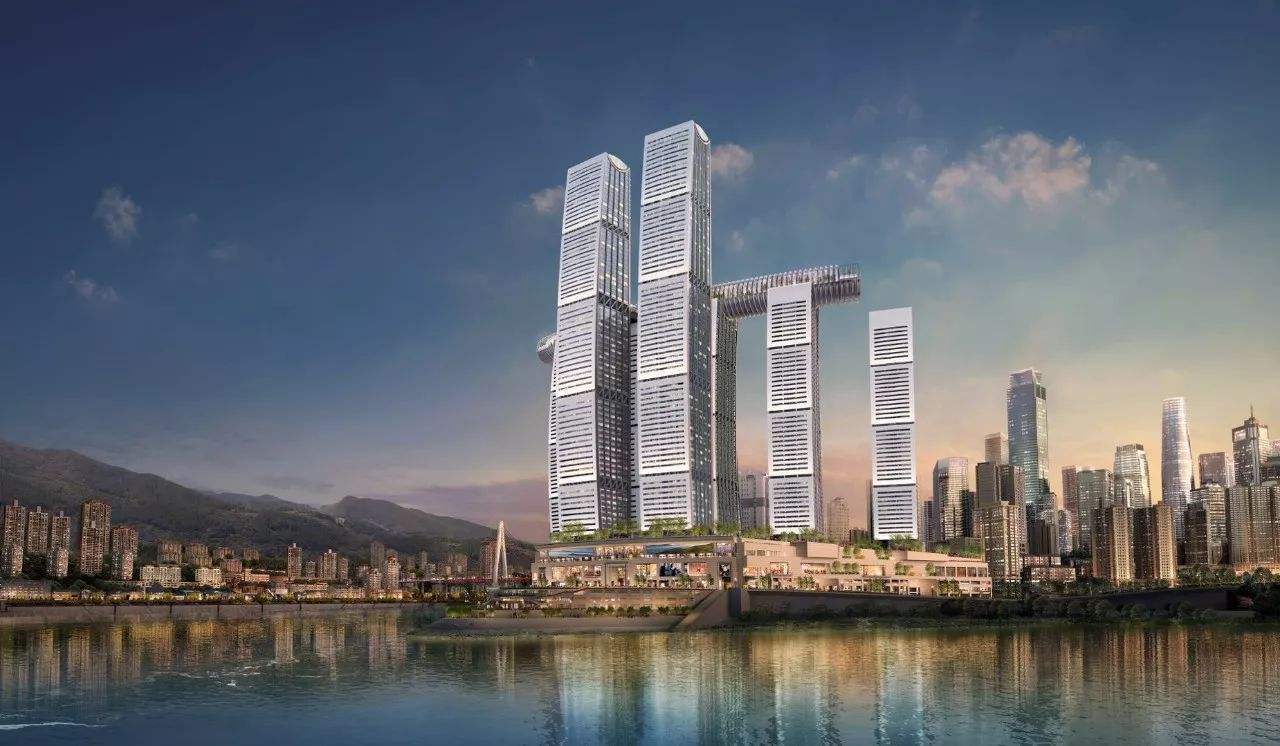

重庆来福士广场B标段项目

“重庆来福士广场”形象名“朝天扬帆”，位于两江汇流的朝天门，由世界知名建筑大师摩西·萨夫迪设计，总建筑面积超过110万平方米，是新加坡目前在华最大的投资项目。

施工中，项目利用BIM实现了一系列创新：

• 利用BIM辅助设计单位优化建筑功能设计、结构验证。模型导入FUZOR，对塔楼各楼层进行夏季室内照度和遮阳方案、景观方案的分析及模拟，辅助装饰材料、遮阳方案、景观方案的选择
• 利用BIM进行机电、钢结构、幕墙协同深化设计
• 利用BIM进行重难点施工工艺模拟，辅助施工方案选择、技术交底、施工过程控制
• 利用BIM辅助装饰装修设计。利用fuzor对宴会厅多种装修材料、灯光亮度和色温方案进行模拟，可动态选择装修材料，动态调整灯光参数，直观地展示装修效果及灯光效果，辅助业主、设计、施工方准确评估装修材料及灯光选择的合理性
• 利用三维激光扫描仪应用。对于地下室施工阶段发现的古城墙，我们采用三维激光扫描仪获取古城墙点云数据，生成三维模型，与项目BIM主体模型进行整合，制定古城墙保护方案
• 利用AR辅助隐蔽工程作业指导、质量验收。将隐蔽工程BIM模型植入APP，施工管理人员及操作人员可通过手机扫描图片或现场获得相应部位的AR场景，介于真实世界与虚拟场景间查看、操作三维场景，便于施工现场作业指导、质量验收等
• 本项目在施工过程中形成了37项施工工艺三维成果，为现场施工管理人员和操作人员提供了三维可视化施工技术交底



吉林北山四季滑雪场项目

吉林北山四季越野滑雪场项目由习总书记亲批，国家体育总局联合吉林省和吉林市共同建设的世界首座专业性最高、国内首个大体量人防洞室改扩建的四季越野滑雪隧道。该项目是为备战2022年冬季奥运会而筹建的越野滑雪训练基地，是在1965年建设的人防硐室基础上进行隧洞改扩建成滑雪隧道，工程无先例，建成后是世界唯一一座真正意义的滑雪隧道，将填补国内外空白。

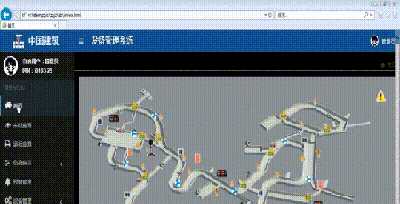

在项目建设过程中，项目团队利用REVIT三维可视化功能，验证项目改造方案中空间利用率最大化的可行性，将改造方案模型与原始洞室模型融合，直观展现改造方案与原始洞室的契合范围、重叠范围，从而大大提高了施工效率，这是BIM技术平台上结合信息化技术对人防洞室改扩建全过程服务的一次创新性尝试。

同时，利用MR混合现实辅助管理者随时随地看到山体和隧道结合的全息沙盘影像，直接对比二次衬砌和虚拟影像，看到尚未安装的设备管道所在位置，辅助管理人员进行合理施工安排。

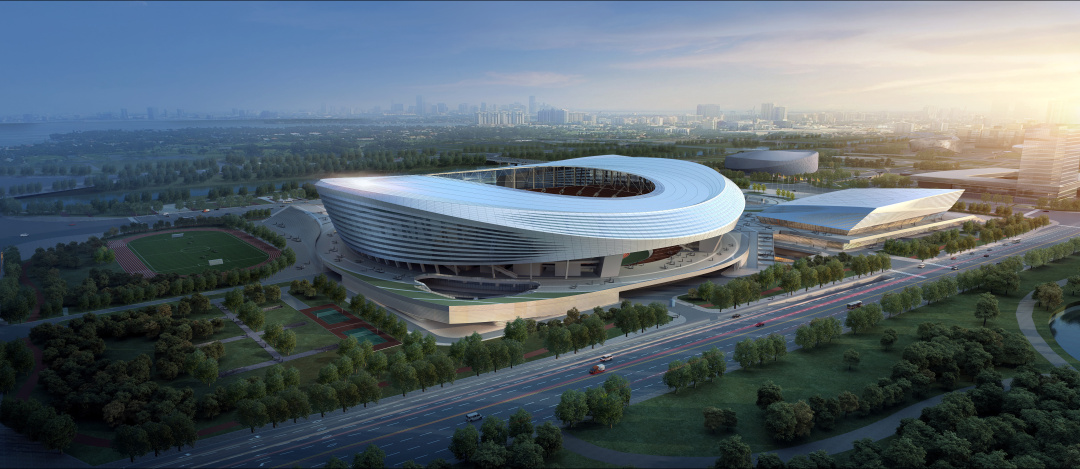

郑州奥体中心项目

郑州奥体中心项目位于郑州市常西湖新区，总建筑面积约57.36万平米，包括6万座体育场、1.6万座体育馆、3000座游泳馆以及商业，该项目为2019年第十一届全国少数民族传统体育运动会的主办场地。

施工中，工程师们借助BIM技术，累计调整优化碰撞点12000多处，极大地降低了施工难度，推进了工程进度。此外，项目将BIM应用于以下几个方面：

• 总承包管理。让业主、监理、总包、分包，对设计文件的理解更加统一，各方发出的指令更加的合拍，各方关系更加和谐，提高了管理效率

• 信息管理。工程师们还开发了基于BIM的项目管理平台DBworld，将模型与管理信息以及管理流程进行了有机整合，让信息传递更加快捷高效。他们利用模型全景照片与无人机全景照片，让信息变得更加直观全面

• 技术交底。基于BIM模型的可视化的技术交底，可以让每一个现场操作人员，更加准确快捷地理解管理人员的意图，更加到位的执行每一个指令。在BIM的帮助之下，结合视频技术、VR技术、AR技术、虚拟全景技术、3D打印技术传递到每一个人

• 数据采集。借助世界领先的三维激光扫描技术，一次扫描即可以生成由数十万个点组成的激光点云，每个点的坐标清晰可见，让现场施工结构尺寸偏差无处可藏





马来西亚吉隆坡标志塔项目

由中建马来西亚公司承接、中建八局承建的马来西亚吉隆坡标志塔项目位于马来西亚首都吉隆坡核心地段TRX国际金融中心区域，总建筑面积40万平方米；地下4层，地上97层，地上建筑高度452米，是中资企业海外在建第一高楼。

• 项目将BIM建模与有限元分析，对项目结构受力进行了深度分析，就结构薄弱处进行了设计优化

• 通过不同专业模型的整合，模拟了施工作业流程（如爬模、塔吊爬升及改装），提前解决可能出现的碰撞问题，并使用施工动画对本地工人交底

• 整体钢结构采用Tekla进行深化建模，深化后的模型可直接导出构件加工图、料单和施工图纸，指导构件加工生产和现场安装

• 项目引入三维扫描仪，对各层钢结构构件进行安装后的三维扫描，输出项目钢结构点云数据形成实体模型。随后将点云数据导入BIM模型中比对，分析偏差




针对海外总承包管理的特点，项目部自建服务器，依托BIM云平台，将模型轻量化，使得手机等移动设备均可自如的查看模型。并在此基础上，以二维码为核心，将设计图纸、物流追踪、现场照片、进度反馈、质量评价等内容与BIM中对应的构件捆绑，实现了二维码信息集成化。基于此系统，项目部实现了每日施工任务安排到人，现场进度、质量实时反馈，钢结构材料跨国运输物流追踪等管理手段。

合肥离子医院项目


登录/注册后可看大图

       合肥离子医学中心项目是合肥综合性国家科学中心七大创新平台之一，安徽省市“十三五”重点工程。项目位于合肥市高新区长宁大道与燕子河路交叉口东南角，目标建设成符合中国国情、具备国际水准的质子治疗中心，项目建成后，预计每年将治愈超2000名癌症患者，改善癌症患者生活质量，进一步提升全民健康素质。

• 复杂节点优化及预制化施工。项目大体积混凝土预埋所涉及的机电管道系统多且复杂。项目BIM团队通过BIM建模，模拟现场施工，反复论证修改预埋方案，最终形成完全符合现场技术水平、可一次施工成型的施工方案，并出图切实指导现场施工
• 施工模拟。项目质子区为防辐射大体积混凝土施工，BIM团队进行了施工模拟，把整个质子区分为19次浇筑，并模拟了每一次浇筑的下料口、施工缝、现场平面布置、场内交通组织、泵车站位、浇筑顺序等内容。
• 现场验收及3D扫描复核。针对质子区机电管线预埋精度极高(管道偏差<5mm)的要求，采用三维扫描复核预埋管道的偏差程度。运用3D扫描技术，对需要验收部位进行整体3D扫描，把扫描结果和revit模型对比以后，做出分析报告，然后对未达标部位进行拆改



来源：中建八局，图片及文字版权属于原作者，如有侵权请联系删除。
