建模这么久，关于Revit规程你知道吗?

建模这么久，关于Revit规程你知道吗?

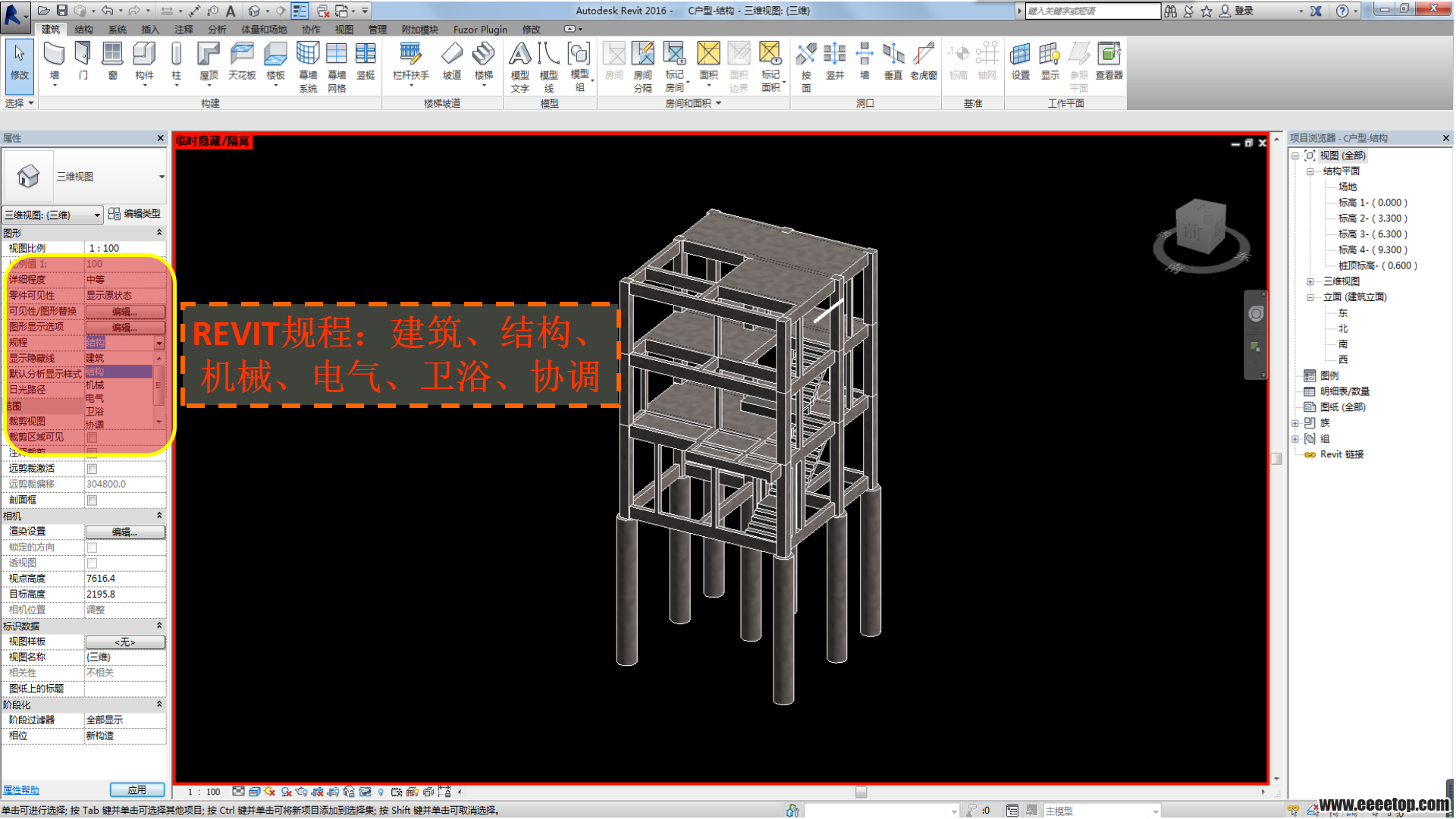

在REVIT中，规程到底是什么，它能控制什么，它是怎么用的。

　　一、规程的概念

　　首先，“规程”是以某种“专业特征”来控制视图显示的。所以，我们可以把“规程”理解为视图的“专业”属性。也就是说，同一张视图，在不同的规程下，显示样式会有所不同。我们分别以各专业规程举例说明：

　　建筑规程：

　　1、在建筑规程下，只要不是可见性没开或被隐藏的构件，都会在视图中显示，但是也有个前提，那就是在视图范围的剖切面剖切及以下的构件是都可以看见的，比如被剖切到或以下的墙、门窗、家具、结构柱等。

　　2、构件之前有相互遮挡的关系，不会自动显示隐藏线状态

　　结构规程：

　　1、只显示结构墙，非结构墙将被自动隐藏

　　2、会自动显示被遮挡的模型构件，会虚线显示，比如板下的梁;前提也是在视图范围内的构件可见

　　3、只显示当前规程下视图标记，比如剖面符号、立面符号或详图索引符号等

　　机械规程：

　　1、墙、门窗、家具、结构柱在基于视图的剖切面内，半色调灰显

　　2、机电管线和设备在视图范围内都可见(不论在剖切面以上还是以下)，比如风管和电专业的开关等

　　3、处于被遮挡范围内的构件会自动显示隐藏的虚线状态

　　4、只显示当前规程下视图标记，比如剖面符号、立面符号或详图索引符号等

　　协调规程：

　　1、基本同机电规程，管线和设备不受剖切面影响，只要在视图范围内均会显示，区别是土建构件不会半色调

　　2、当前的视图标记不论属于哪个规程，均会显示

　　二、规程的作用影响

　　以专业特点来控制显示哪些图元，以及非本规程下的视图标记是否显示

　　视图范围和剖切面能否作用于构件显示

　　是否自动显示隐藏线

　　最后，规程还可以影响的是视图的分类规则
