建筑成图工作流 | Rhino—Enscape成果展示01

本文由微信公众号PANDA数向设计联盟（公众号ID：Atelier_PD）授权在本站发布

若需转载，请联系原公众号


登录/注册后可看大图

微信扫一扫关注该公众

---

今日心情

祝所有的看完此篇的朋友不会重操旧业

你为什么不放弃阴阳师?

刀刀还没有六星

十层什么时候才能爬过去给她换新衣?

姑姑的暴击总是满不了

但金鸾鹤羽转圈圈的时候美呆了

兔子的胡萝卜远在天边

六星速度和兔塔十层是个地平线一样的存在

....

俗话说的好，回想起来陪我走过青春的不是现在的初恋还是阴阳师。

于是在某个阳光明媚的一天，工作室的某不愿透露姓名的新鲜中毒男子开始了他的寻青春之旅。

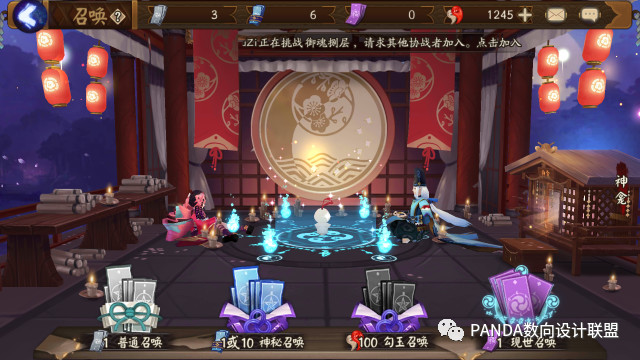

▲需要模拟的游戏场景

1

第一步便是细节化的建模

一大波大量图片正在来袭

▲模型初稿

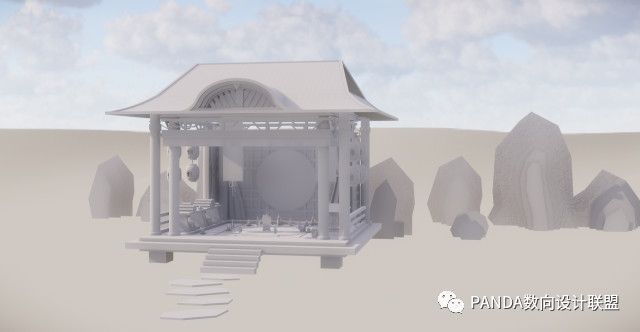

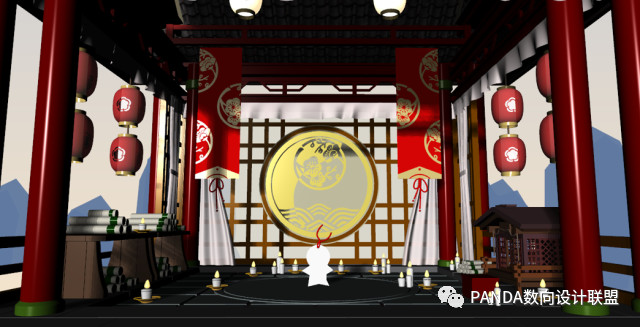

▲白模

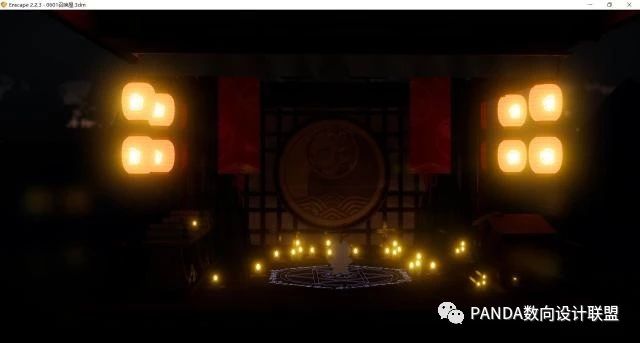

▲初稿室内预览

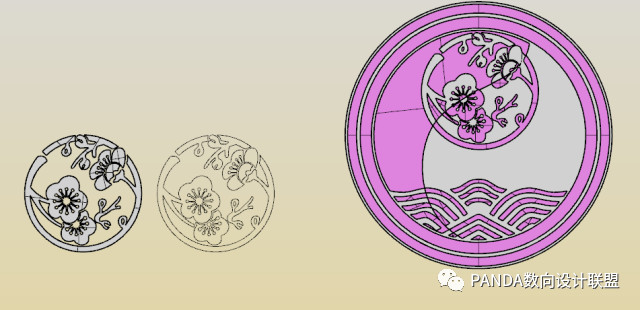

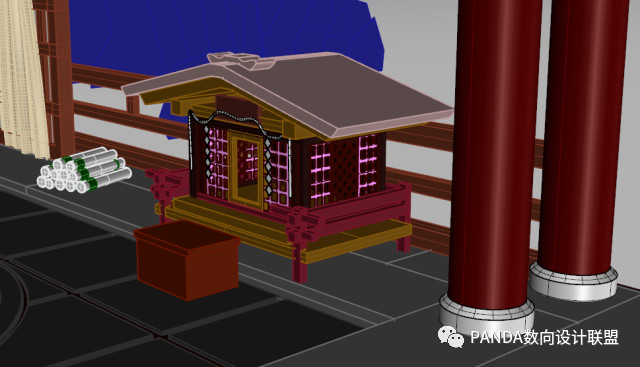

阴阳师召唤屋的建模元素比较多，大部分都需要精细制作。并且场景原图只有一张游戏的室内图。因此场景的大部分细节都需要想象力去补充。例如神龛、魔法阵、屋顶细节等。

2

Enscape是一款实时场景渲染器，它能很快的让我们看到光影修饰之后的模型效果，不需要调很多参数操作十分简单。但是enscape也可以做出富有变化的场景效果。这里着重打造召唤屋的夜间场景效果。

enscape里的夜间光影无法表现出很绚丽的光效，于是我们要进行手动打光，另外，场景中还有不少像灯笼和蜡烛这样的自发光物体。直接附加自发光会产生过曝的效果，闪瞎钛合金狗眼。

调整方法;

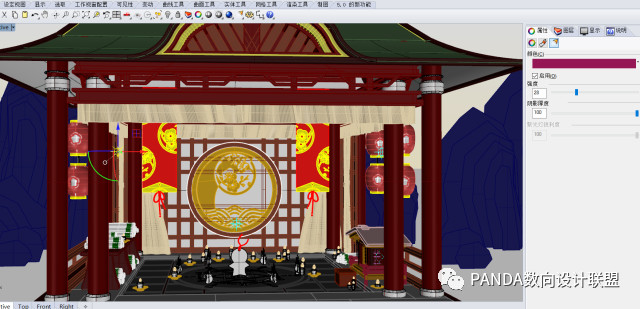

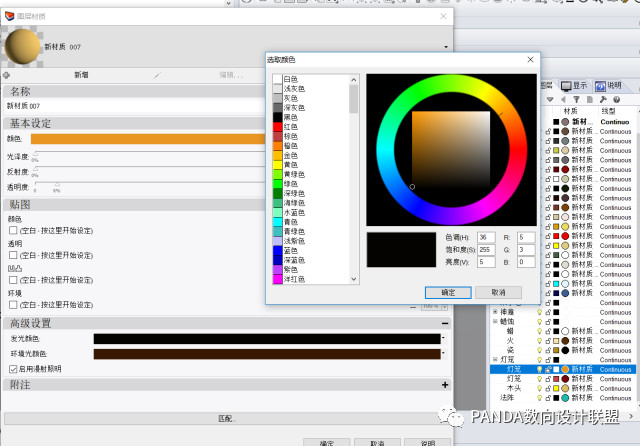

进入rhino5的材质编辑

自发光的颜色数值，发光度由HSV中的亮度决定。

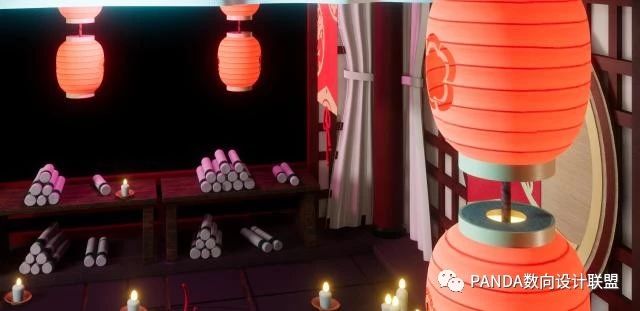

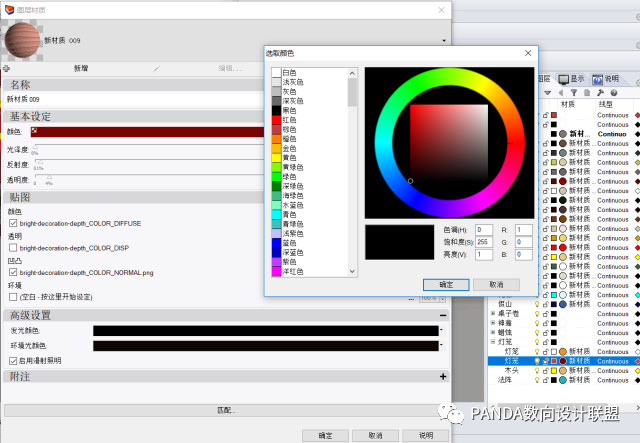

外层的灯笼纸需要附加纹理贴图

3

打光

光靠物体的自发光是没有办法给场景打光照明的，这时候需要手动加入各种环境灯光。

环境灯红，这里添加一个点光源，将强度调制20到50之间，视情况效果而定，强度越高周围越亮，再给一个红色。

同样另一边也加入一个点光源，给一个蓝色。

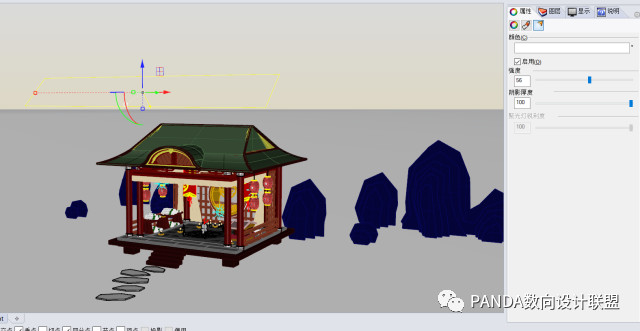

夜晚场景屋顶因为没有光打下来，看不见细节，所以要打一块环境光照，来看清屋顶和一些细节。这里创建一个矩形光带进行照明

好像太曝了，是夜晚天光和周围光照没有协调的原因。

4

做到这里，我们去开环境光，先来细化法阵部分。

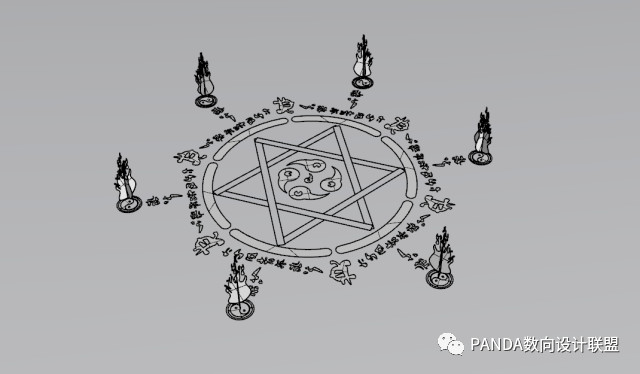

首先是法阵的模型，火焰部分用一对垂直交叉的火焰状曲面表现

法阵和灯笼蜡烛一样也是自发光物体，材质和之前一样，选取一个合适的发光颜色，再与周围环境协调。

▲光效实验

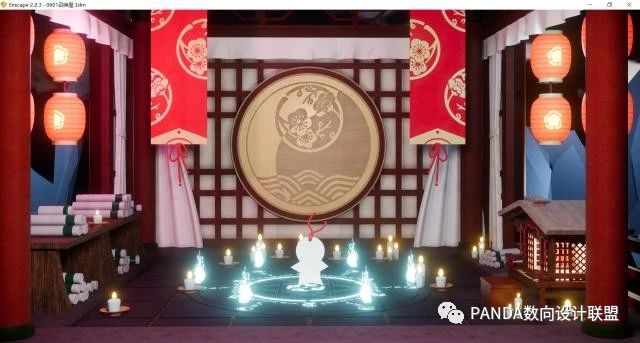

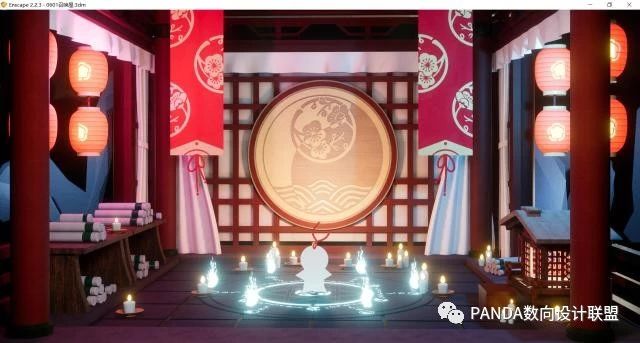

▲室内效果

▲室内效果

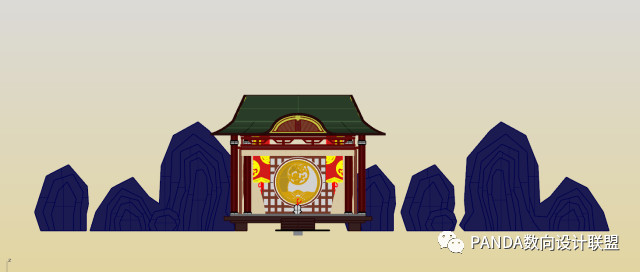

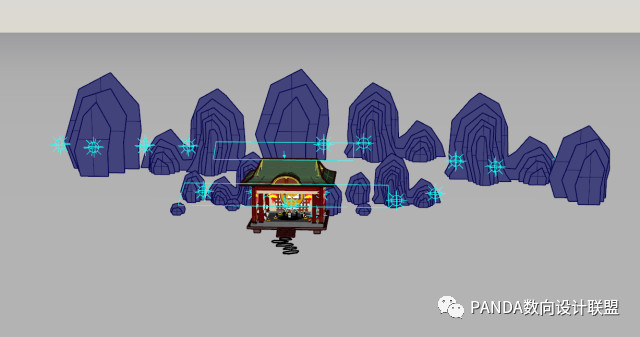

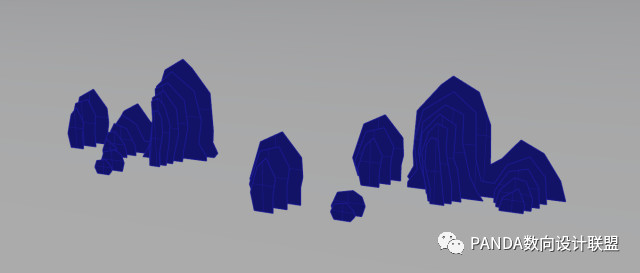

做到到这里，灵机一动，按照刚才的方法做出假山群和红蓝环境光，再换一个背景，在enscape中调节一下天光光照以及对比度，饱和度，模糊等一系列数值。

协调所有光源之后又对比了一次游戏原场景之后，这里还在背景板前添加了一个橙色点光源，更加还原。

!效果不错!

5

你见过吗

午后也会思考人生的小纸人

你知道吗

平安京的灯其实根本不是用来照明的

你听说过吗

每个扫地工也会有演唱会的梦想

想多了

还是来抽卡吧万一就出ssr了呢

曾经痴迷的游戏

最后用喜爱的专业形式祭奠它

大概也是我们最好的成长了

如果看到这时的你想到当初热血的自己

那么请继续加油

坚持自己喜爱的事情

拜

祝你今夜快乐~

---
