个人速查向01|法线贴图的正确打开方式


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 2796|回复: 0
拓邦元帅|随风3286 发表于 2018-4-24 12:38:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 随风3286 于 2018-4-24 12:40 编辑


本文由微信公众号于的学习小记(公众号ID:Y_archiCG)授权在本站发布

若需转载,请联系原公众号




登录/注册后可看大图

微信扫一扫关注该公众号





法线贴图是什么(tangent space):

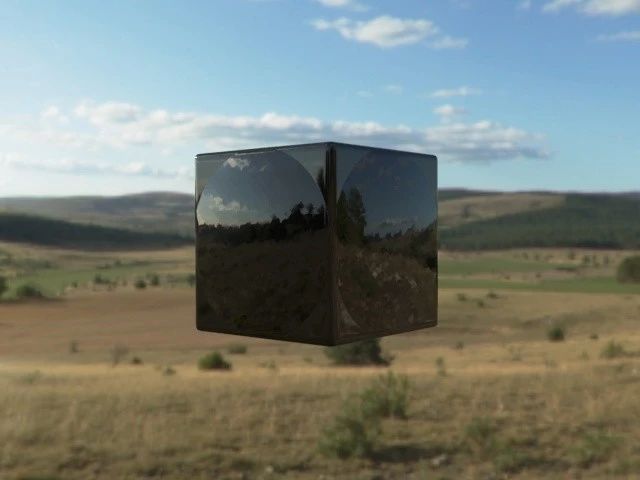

因为计算机无法承受过多的三角面,在渲染中往往使用法线或凹凸贴图来给模型增加细节。本质上是改变了光线在表面的传播方式,而不是模型。

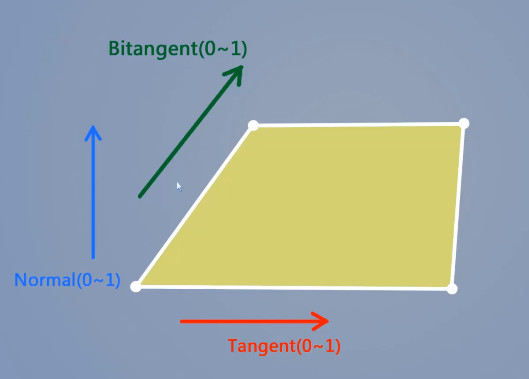

法线贴图的RBG三个通道,分别代表tangent bitangent normal方向上的矢量。



法线贴图的两种模式OpenGL DirectX的区别在哪:
两种模式对bitangent的方向定义不同。
OpenGL:+X +Y +Z
DirectX:  +X -Y +Z


下面是几组测试,用来验证各软件渲染时或生成法线时所采用的法线模式:
在substance designer中,先试用高度图来确认正确的结果:

使用directX模式的法线渲染,结果正确。

若使用openGL模式生成法线,则会得到错误结果。



在SD中导出DirectX模式生成的法线,进入max进行测试,结果正确:

反转绿色通道后(变为openGL模式法线),结果错误:



XNORMAL默认设置,烘培的法线,导入SD测试时物体表面的小凹痕发生了凸起:

通过手动反转绿色通道之后才得到正确结果:

不过xnormal中可以设置烘培法线的坐标系:

改为Y- 即可。


SD:DirectX
Max:DirectX
Xnormal:OpenGL
