大噶好，上学期的建筑表皮系列又来啦。这次的表皮更细腻也更具可操作性，快来试试手吧！

本期教程将用Grashopper生成立体的三角花纹，适合运用在建筑表皮设计中。

首先我们来看一下效果图。

---

教程

▶

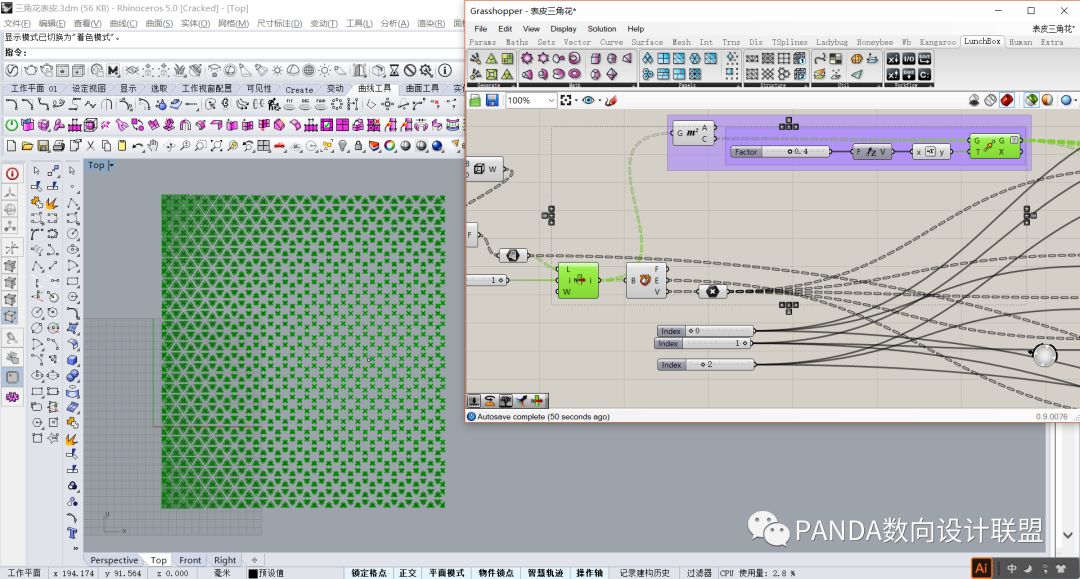

1▼在rhino中建立矩形平面并在Grasshopper中拾取利。

用Lunchbox将该平面划分成均匀大小的三角面。

2▼找到每个小三角形的中心点，以此点作为中心进行缩放。

我们希望得到有渐变关系的图形，所以用点干扰去控制。

在rhino的矩形中画一点A，并在Gh中识别出来，量取该点到每个小三角形的中心点的距离。

由于距离是一个大于1的值，缩放的比例是一个小数，我们运用除法运算先除以一个数，再将电池连接到缩放比例上。

注：当除数太小时缩放的比例可能存在大于1的情况。

3▼提取缩放后小三角形的边框，用此边框切割最开始等分形成的三角面。

此时切割完成的两个部分分别是小三角形集合与三角形的边框。

4▼从切割后形成的两部分中使用list item，数出中间的小三角形集合并找到其中心点向Z轴负方向偏移一段距离，以方便后面给此三角形花一个厚度。

5▼将小三角形集合炸开，得到小三角形的面集合、线集合及点集合。

将移动后的中心点与三角形的三条边线进行连线。得到如果所示的类似倒三棱锥形状。

6▼为使表皮产生缝隙，我们把原本三条形成三棱锥的直线变成曲线。三条曲线的组合方式如图所示。


登录/注册后可看大图

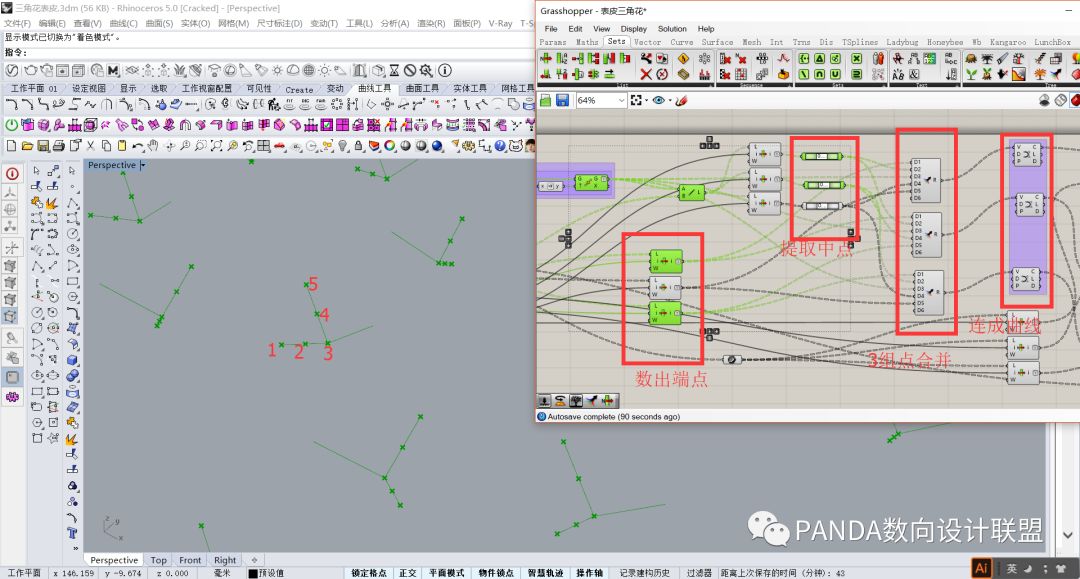

7▼我们以其中一个三角花为例。数出直线的端点1、5、4，找到直线的中点2和4，将1、2、3、4、5用过Nurbs Curve连成曲线，这样就形成了其中一条曲线。

采用同样的方法形成另外的两条曲线。

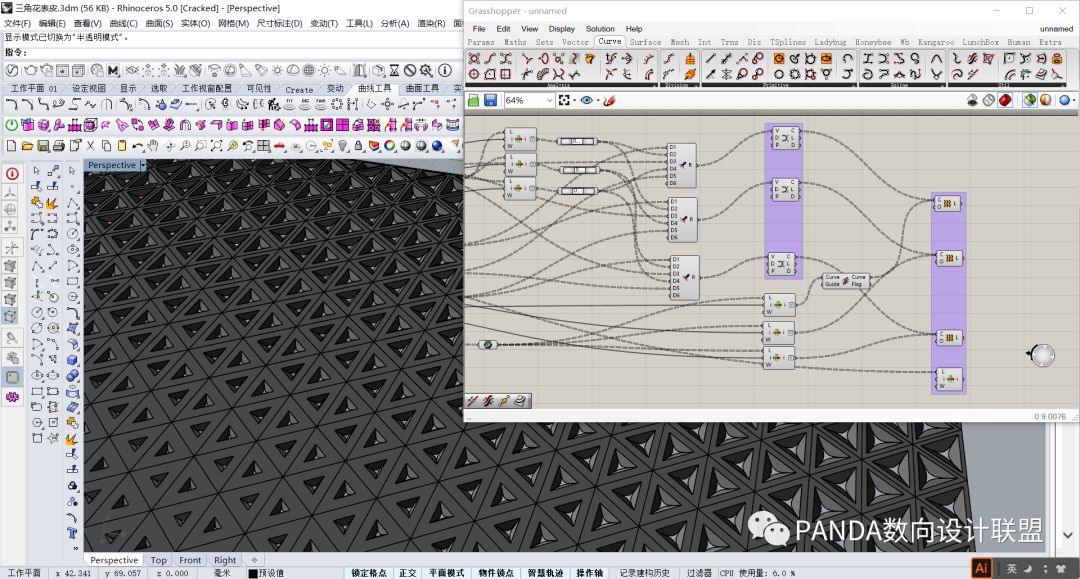

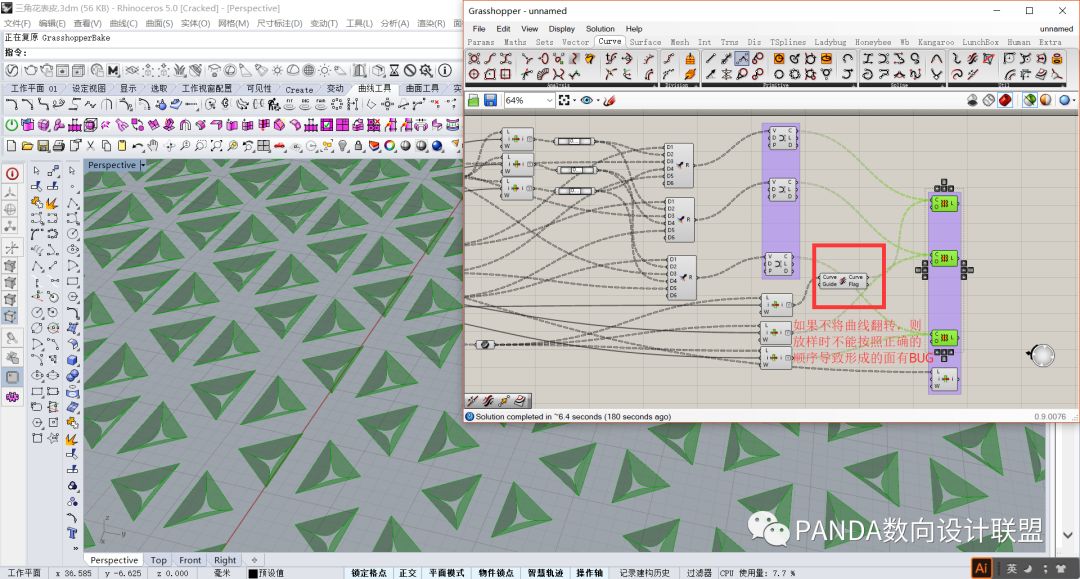

8▼将三角形的三条边和三条曲线分别放样，注意放样的起点终点，此时形成了一个个的三角花。最后数出开头切割后的三角形外的边框，此表皮基本完成。

我们也可以多加几个点来控制该表皮的开合。

9▼效果图

个人觉得金属材质比较适合这样的表皮表达。
