兰亭,钢骨架透明盒子中的“植物百科全书” / FGP Atelier


[版块:项目实践·作品库] [分类:微信聚读] [复制链接] 报告无效帖子查看: 994|回复: 0
拓邦元帅|随风3286 发表于 2018-4-3 15:18:06 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 随风3286 于 2018-4-3 17:06 编辑





本文由微信公众号ArchDaily(公众号ID:ArchdailyChina)授权在本站发布

若需转载,请联系原公众号




登录/注册后可看大图

微信扫一扫关注该公众号






图片来自 FGP Atelier

本文来自建筑师:兰亭位于墨西哥瓦哈卡(Oaxaca)的民族植物园(Ethnobotanical Gardens)内,在教堂和原有 Santo Domingo de Guzman 修道院(1572-1666)的围墙内。它所处的环境是世界上生物多样性最丰富的生态系统之一,也是文化体验整体的一部分。 墨西哥艺术家 Francisco Toledo 和 Luis Zárate,以及人类学家、生物学家 Alejandro de Avila,在1994年夏开始创作将成为 Santo Domingo 植物园的文化体。他们希望把他们的成果放到展馆内,来培育多样物种、做实验,也可以用于社区教育。

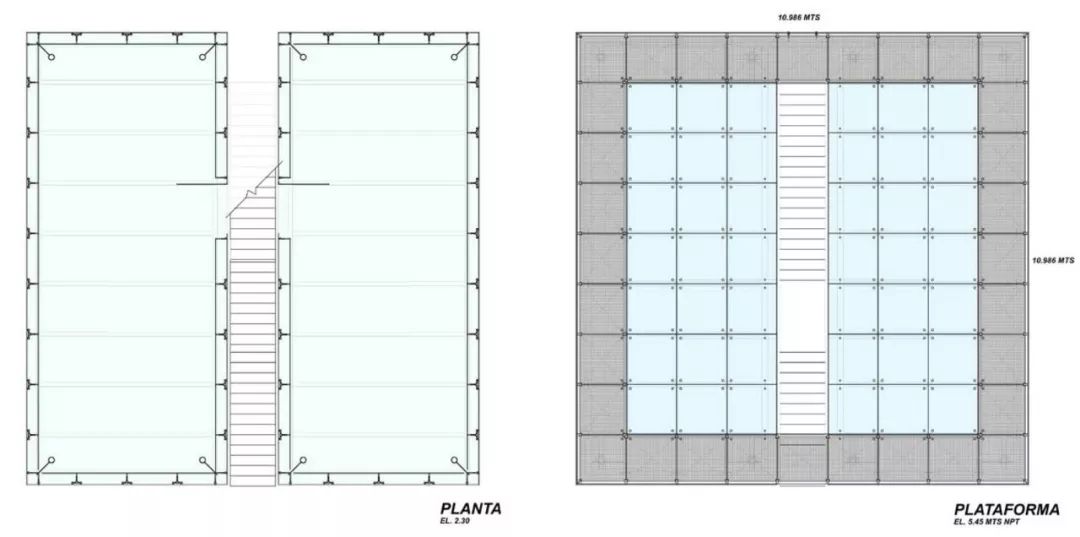

平面图

2017年建成的“兰亭”(Orchid Pavilion)旨在通过可持续系统(零能源)营造培育多样物种的条件,同时它又是一座对于环境入侵性得到最大弱化的建筑。它被设计成为一种互动工具,用于教育未来几代人了解该地区生物多样性的高丰富度,并激发更广泛的可持续建筑种植。远程太阳能电池板和地热系统提供可为其被动式冷却和灌溉系统所需的少量能源。同时,模块化单元能让结构在必要时延伸、拆除甚至整体移动。




图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier

该馆通过其物质性和方法构建自身环境,在植物园内提供独特的体验。这是一个完全能自给的生态系统,它促使游客思考如何以更可持续的方式生活,思考维持脆弱物种的生命所需要的东西,以及在未来维持人类自己的脆弱存在所需要的。




图片来自 FGP Atelier



图片来自 FGP Atelier

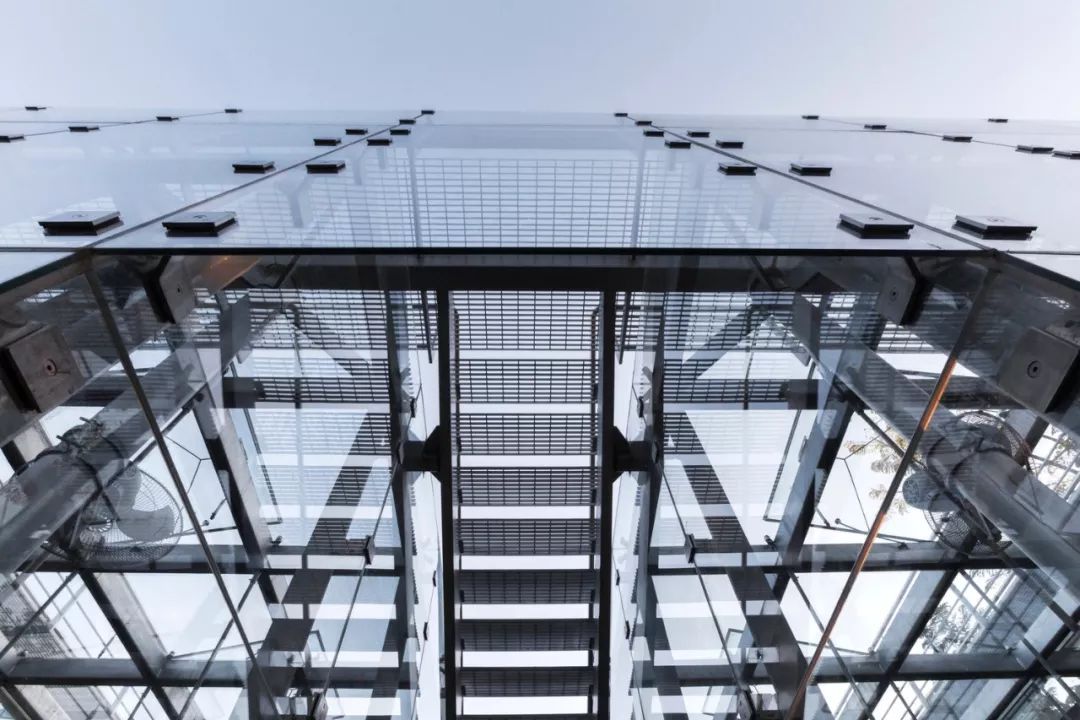

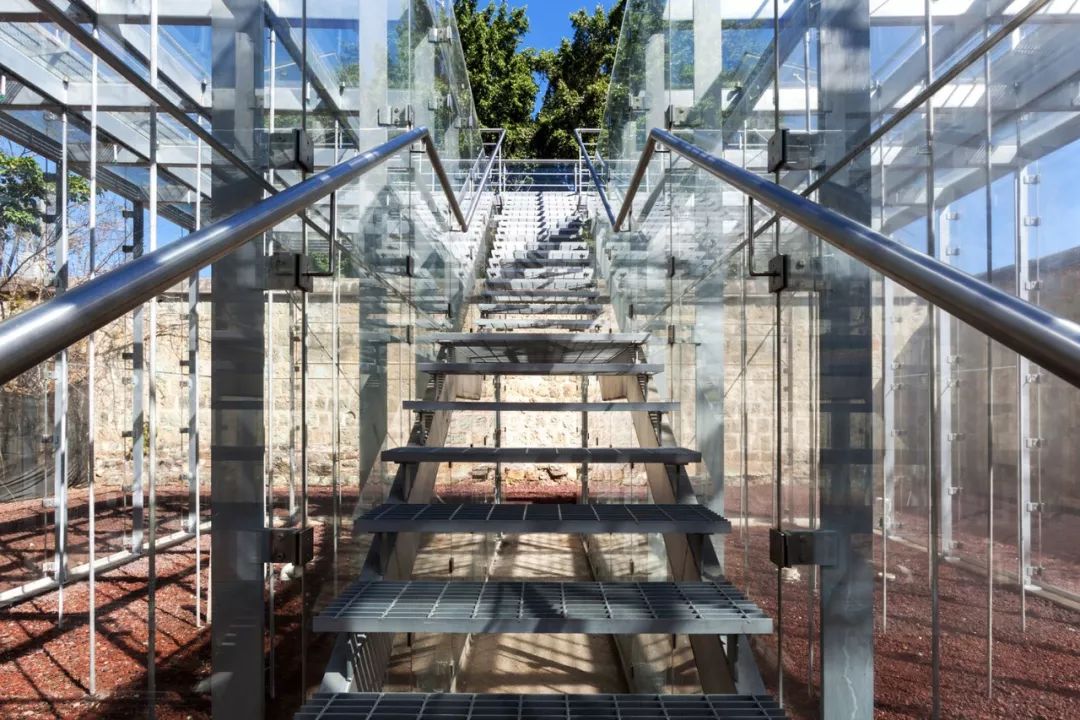

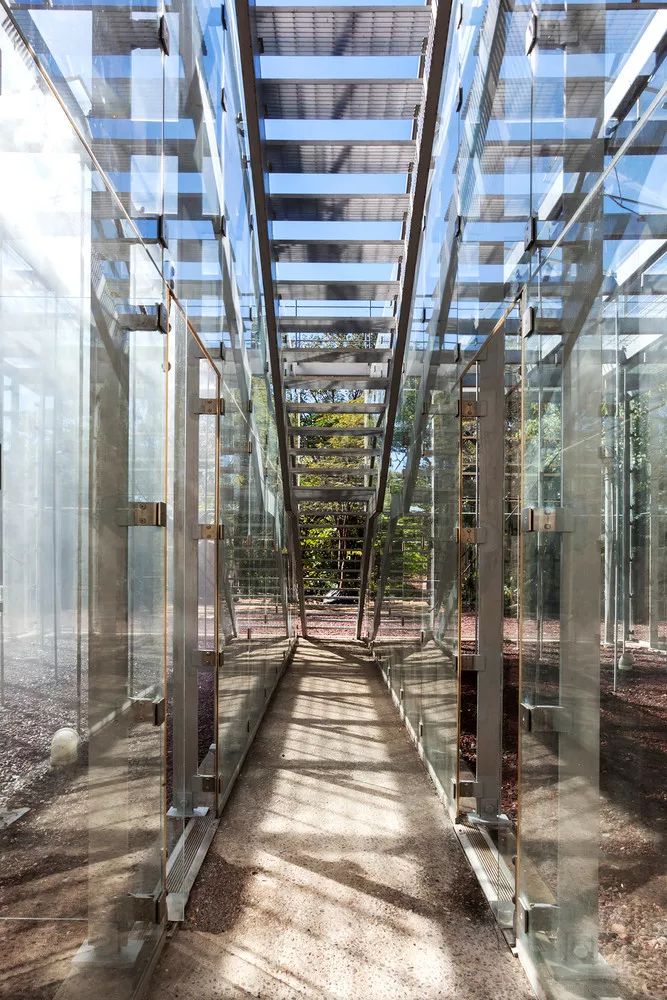

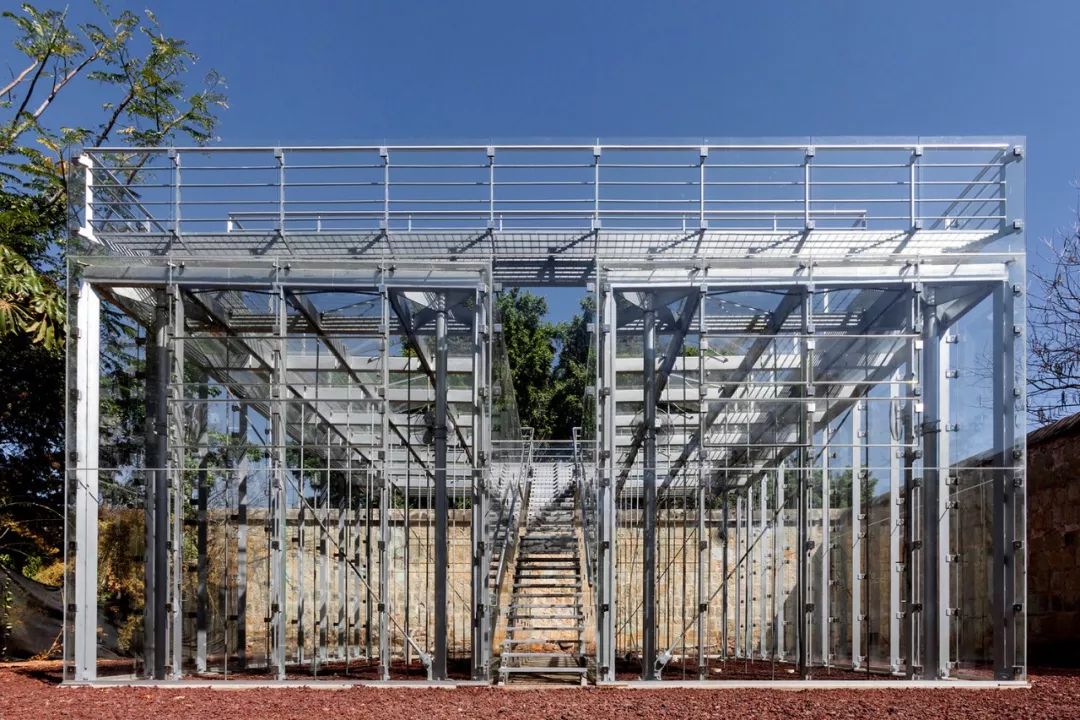

设计中最重要的是完全透明的构思。楼梯踏板和观景平台的地板都是开放的网格结构,让光线和景致从各个方向进入内部房间。它的设计由五个部分构成:西室(热室)、东室(冷室)、中央楼梯(收集降雨)、观景平台和地热系统。 东边和西边的房间都是长方形的玻璃盒子,朝向南北轴线以形成自然的对流通风。它们位于中央楼梯的各一侧,并在非常不同的温度标准下运行。

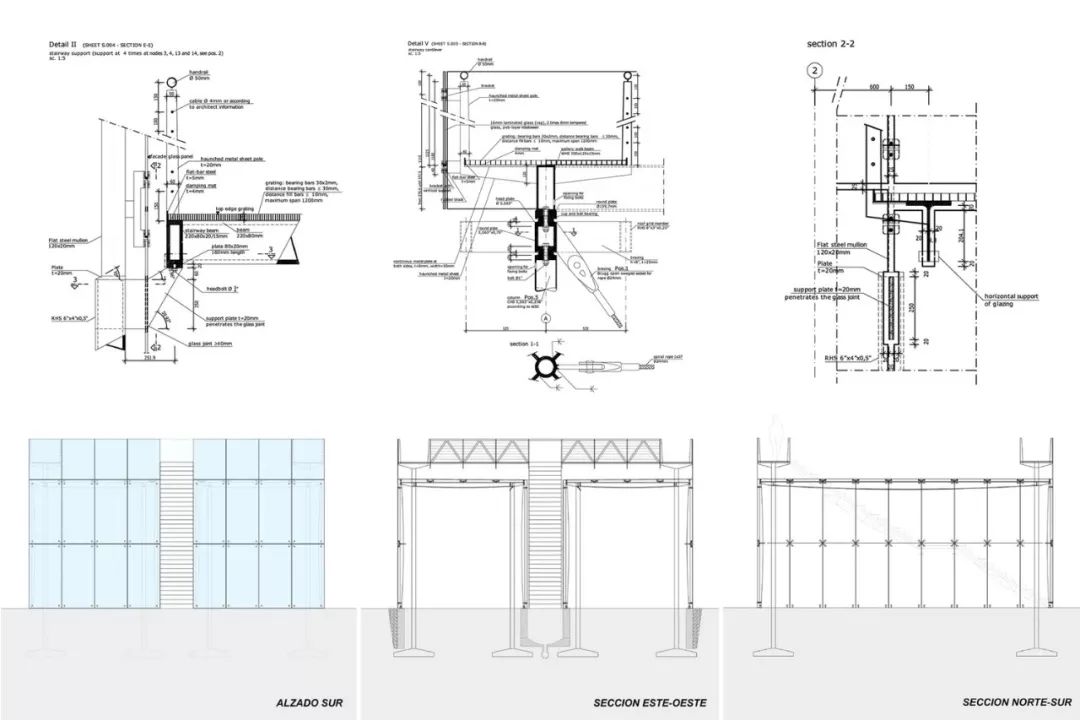

剖面细部(上)、立面(下)

空调系统由地热系统支持,即两个太阳能电池板供电的空气调节器将冷空气从地下土壤注入室内。中央楼梯将参观者从室内带上观景平台,在观景平台上参观者可以欣赏到教堂和植物园的壮丽景色,也有可能从高空仔细观察精心设计的植物。雨水在楼梯下被收集和储存,用于蒸发冷却系统,以支持冷却功能和灌溉系统。另外,建筑的大部分都是由瓦哈卡的工匠手工制作,生产和现场组装。




图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier



图片来自 FGP Atelier

  • 建筑师: FGP Atelier
  • 项目地址: 瓦哈卡, 墨西哥
  • 主创建筑师: Fracisco Gonzalez Pulido
  • 合作方: Mathias Schuler, Trans Solar
  • 建筑面积: 100.0 平方米
  • 项目年份: 2017
  • 摄影师: 图片来自 FGP Atelier



编辑:黄馨仪  韩爽;翻译:罗靖琳
