su制作幼儿园空间网格游乐设施

[版块:可视化设计] [分类:习作作品] [复制链接] 报告无效帖子查看: 4110|回复: 19

拓邑团练|xioaxiang54 发表于 2016-11-16 16:24:25 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

本帖最后由 xioaxiang54 于 2016-12-14 10:32 编辑

纯su制作！第一次发稿，欢迎拍砖！第一次出教程，也可能有更好的办法，我这里只是一种思路，我目前想到的最好得办法。也欢迎大家多交流，多拍砖！

教程模型和插件下载链接：http://pan.baidu.com/s/1eSC65Om 密码：lf9y

游客，本隐藏内容消耗 2e币 即可浏览
消耗e币浏览
(免费得e币发帖得20e币 e币充值 VIP免e币)

幼儿园游乐设施

幼儿园游乐设施

幼儿园游乐设施

幼儿园游乐设施

幼儿园游乐设施

幼儿园游乐设施

先做一个椭圆，大小根据需要定

先做一个椭圆，大小根据需要定

然后偏移，距离根据需要定，最后拉伸起来

然后偏移，距离根据需要定，最后拉伸起来

去掉顶和底，在椭圆上开始画你想要的钢环的造型，主要还是根据你的人流组织，人怎么上，怎么下

去掉顶和底，在椭圆上开始画你想要的钢环的造型，主要还是根据你的人流组织，人怎么上，怎么下

做好之后，里面的那个椭圆也同样，我这里就直接用外面的缩小得到

做好之后，里面的那个椭圆也同样，我这里就直接用外面的缩小得到

然后就剩下两条曲线

然后就剩下两条曲线

左边是线转柱体插件做的，右边是路径跟随做的，插件还是有很多不足之处，会有很多断面

左边是线转柱体插件做的，右边是路径跟随做的，插件还是有很多不足之处，会有很多断面

把最前面的椭圆面复制过来，

把最前面的椭圆面复制过来，

关键的一步就是，我们利用沙盒来做网格，然后用线转柱体工具把线转成柱体，大概思路是这样

关键的一步就是，我们利用沙盒来做网格，然后用线转柱体工具把线转成柱体，大概思路是这样

沙盒创建网格，做出来会有网格的拉扯感

沙盒创建网格，做出来会有网格的拉扯感

然后我们把曲面圆滑，进行模型交错，删除多余部分

然后我们把曲面圆滑，进行模型交错，删除多余部分

得到这个

得到这个

用线面工具，把只选择面，然后删掉面

用线面工具，把只选择面，然后删掉面

出来的结果

出来的结果

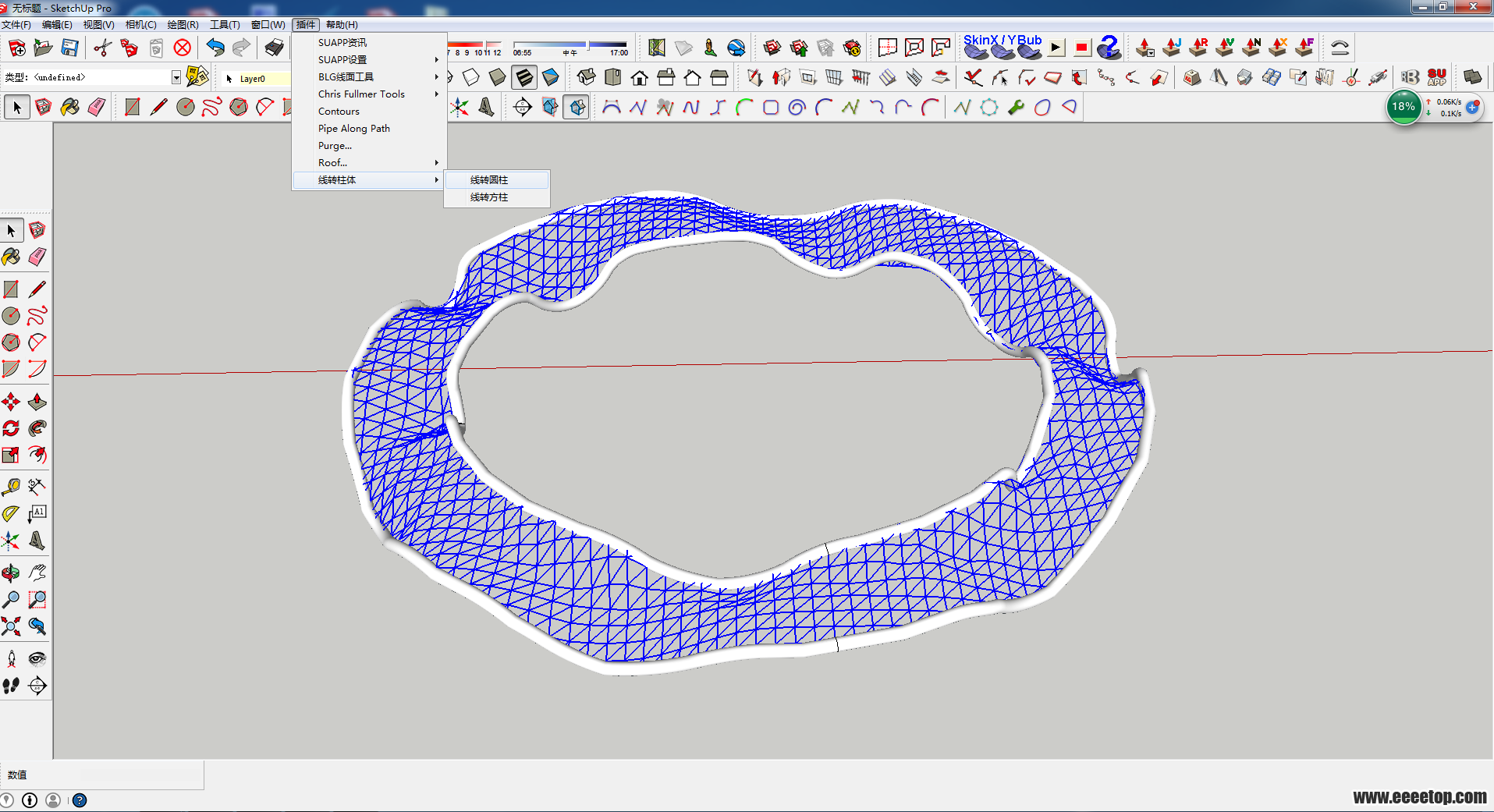

然后选择线，转成柱体，如果电脑配置不好，可以一部分一部分转

然后选择线，转成柱体，如果电脑配置不好，可以一部分一部分转

这样子

这样子

等一会就出来了

等一会就出来了

填上材质，就ok了

填上材质，就ok了

评分

参与人数 3	e币 +36	收起理由
藏剑客	+ 8	这个厉害了
futianx	+ 8	爆料兼分享，分享总让我们知更多。
深圳老梁	+ 20	交流多进步，碰撞思维火花最珍贵。

查看全部评分

回复

聚合标签: 制作, 幼儿园, 空间, 网格, 游乐设施

管理员|深圳老梁 发表于 2016-11-16 16:54:04 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

这个很有意思，是怎么做出来的，欢迎出一个教程哦。

国外设计杂志2025全年订阅
国外设计杂志超2500册大合集

回复支持

拓城校尉|szh12123 发表于 2016-11-16 21:06:47 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

楼主牛逼啊你确定没用插件？

回复支持

拓土新兵|luhanfull 发表于 2016-11-16 21:30:02 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

好厉害的样子啊

回复支持

拓邑团练|qzx4016 发表于 2016-11-16 23:08:39 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

牛人一个

回复支持

楼主 | 拓邑团练|xioaxiang54 发表于 2016-11-17 09:04:41 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

本帖最后由 xioaxiang54 于 2016-11-17 09:07 编辑

szh12123 发表于 2016-11-16 21:06
楼主牛逼啊你确定没用插件？

用了，线面插件和线转柱体插件，是不是大概猜出怎么做了?

回复支持

楼主 | 拓邑团练|xioaxiang54 发表于 2016-11-17 09:05:35 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

深圳老梁发表于 2016-11-16 16:54
这个很有意思，是怎么做出来的，欢迎出一个教程哦。

抽空做一个！

回复支持

拓城校尉|多多咯 发表于 2016-11-17 11:52:57 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

感谢分享

回复支持

拓城校尉|xu_touch 发表于 2016-11-17 16:32:27 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

感谢分享~~~~~~~~~~~

回复支持

拓土新兵|Jolin_Zeng-0326 发表于 2016-11-17 22:34:52 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

感谢分享~

回复支持

拓都将军|藏剑客 发表于 2016-11-18 09:12:33 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

厉害啊，等着教程学习下

回复支持

拓城校尉|gomature 发表于 2016-11-19 00:44:03 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

赞赞赞

来自:Android客户端

回复支持

拓土新兵|szw 发表于 2016-12-13 16:26:07 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

链接没有了

回复支持

楼主 | 拓邑团练|xioaxiang54 发表于 2016-12-14 10:33:25 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

szw 发表于 2016-12-13 16:26
链接没有了

更新了

回复支持

拓土新兵|mkkl2001 发表于 2016-12-14 15:20:42 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

下来学习一下

回复支持
