Google earth to sketchup 3D城市建模。

与大家共勉之~

google earth to sketchup 3D建模，顾名思义，也就是直接利用谷歌地图把现成的3D建筑导入sketchup中形成模型。首先想要小彩蛋健康快乐的成长呢，我们需要几个安以下几个软件：

1）Google Earth 6.1.0

2）sketchup 2015

3）3d Max 2010 （小编用的是2010 32位，64位的电脑也是可以兼容的~）

4）3d Ripper DX v1.8

5）3d max各版本导入3dr插件

6）Deep Exploration

关于这些软件的下载呢，大家不用担心，小小菌已经为大家准备好啦（文末）。下载之后呢，好好地把这篇推送看完~你就会学会啦（记不住就多看几遍~）这几个软件的图标长这样。

关于安装还有几点需要注意的事项：

1）安装 Deep Exploration时，要记得启动软件后在菜单栏的“帮助——激活Deep Exploration 6.3”处进行激活注册。

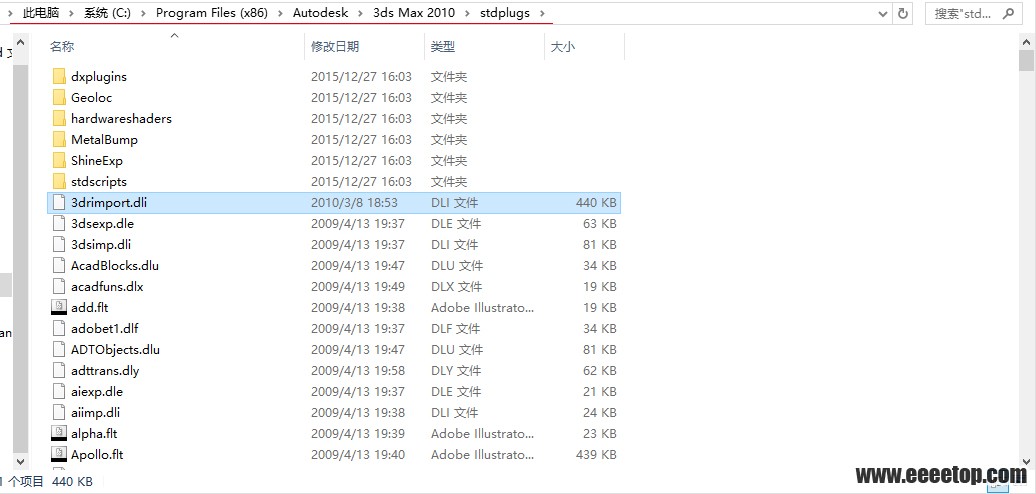

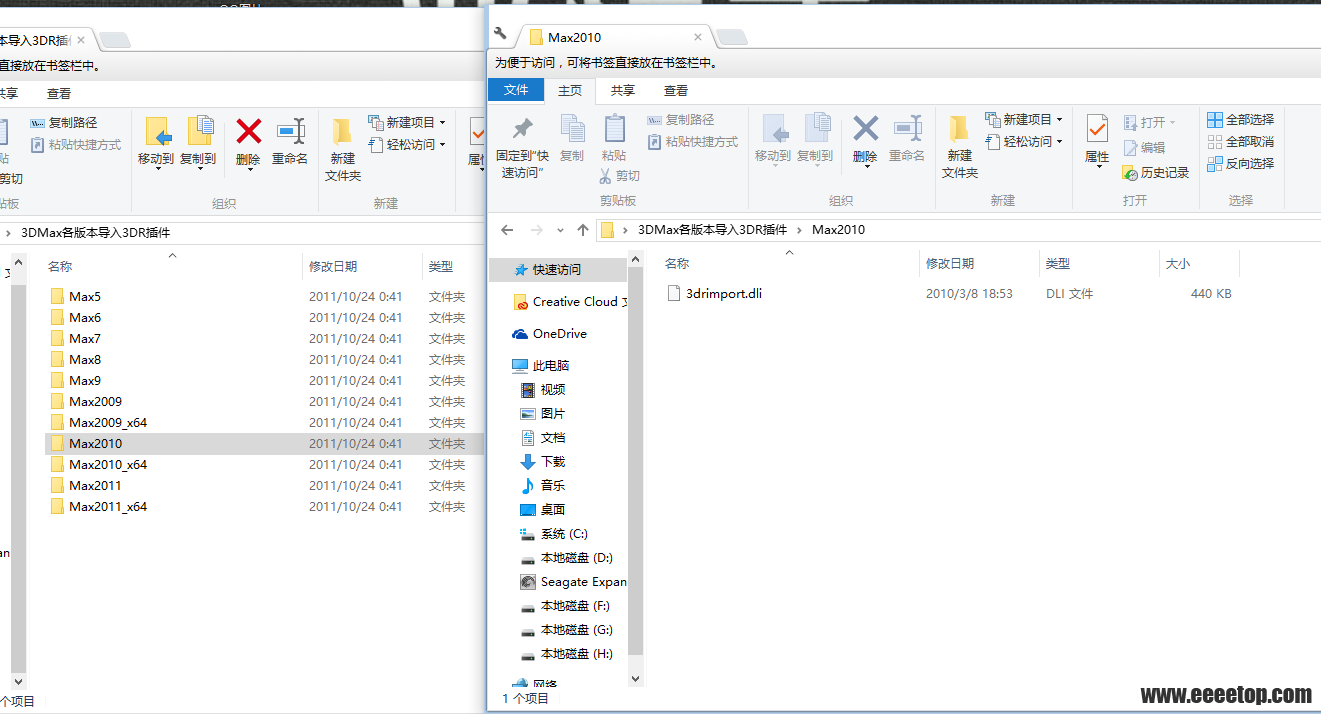

2）下载并解压“3d max各版本导入3dr插件.zip”，将Max 2010里的“3drimport.dli”复制到“C:\Program Files（x86）\Autodesk\3ds Max 2010\stdplugs”对应的文件夹中。

所有软件安装完成后，我们就可以开始养育小彩蛋啦~

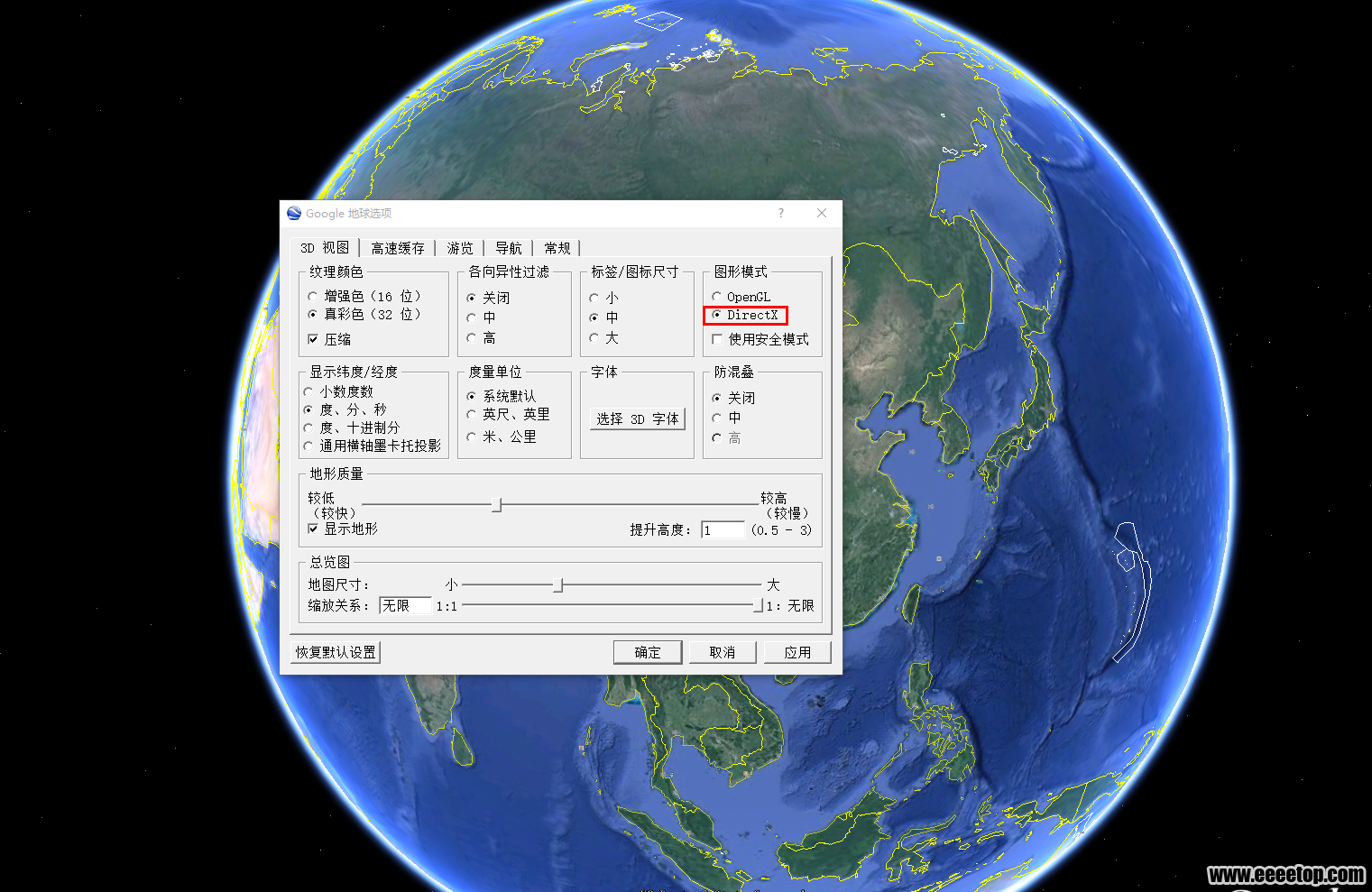

Step 1：首先我们打开Google Earth，点击菜单栏中的“工具——选项”按钮，确保3D视图里的图形模式为“DirectX”。（关于谷歌地球启动不了的问题...请自行百度，有些词小编人脑净化器已经自动过滤了~）

Step 2：启动3D Ripper DX v1.8 （3D Ripper DX 是一个经常用于捕捉游戏场景的工具，可以截取模型和纹理贴图）

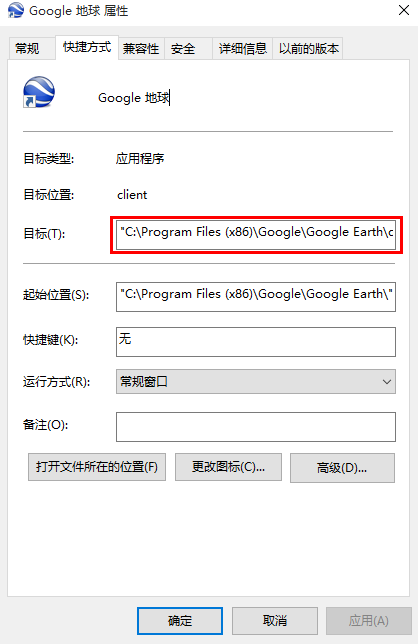

将google earth 图标右键——属性，把目标栏的“C:\Program Files (x86)\Google\Google Earth\client\googleearth.exe"复制到3D Ripper DX启动页DirectX 6/8/9的应用栏中。

需要注意的是：线框、材质、着色器需要新建文件夹，尽量选在容量大磁盘里的。做完一个模型的之后，三个文件夹要及时清理，不然下次做的时候很容易找不到...（惨痛经历...）热键大家可以默认，也根据自己的偏爱设置~

Step 3：点击Launch启动，谷歌地球自动启动，左上角出现黄色字体"Ready To Capture",

说明3D Ripper DX程序正常运行，若没有出现，请重启3D Ripper DX软件试试。

Step 4：定位你需要建模的城市，中国的话，只有港澳台才有一部分哦，其他国家很多都有啦~勾选谷地3D建筑图层，我们截取伦敦城市模型试试，按下F12（默认）

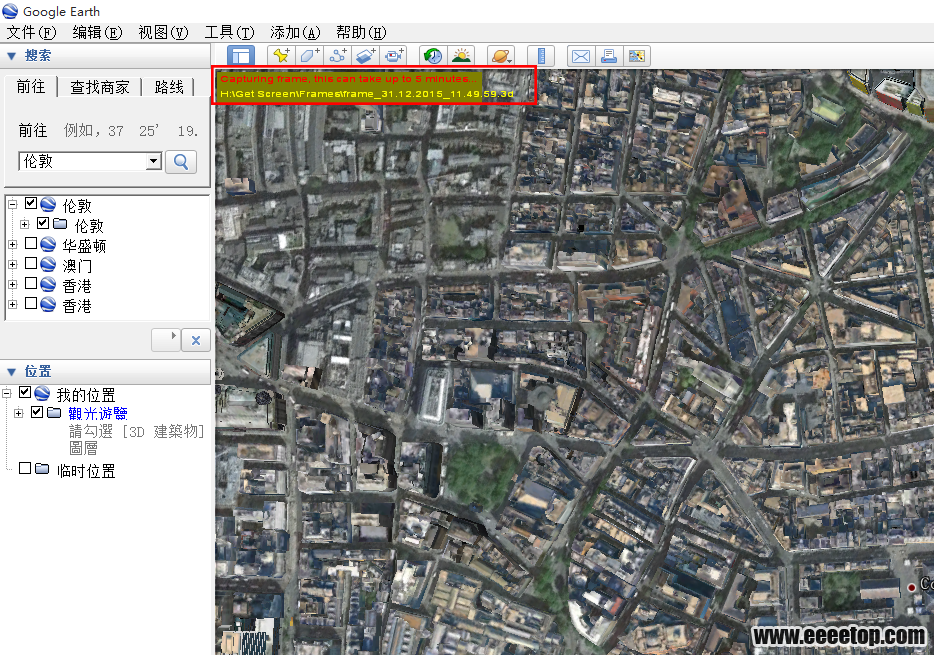

当左上角出现文件位置显示时，说明截图成功。若没有反应，稍微滚动滚轮，再按F12，或者多按几次，再次强调~一定要及时清理线框、材质、着色器三个文件夹。

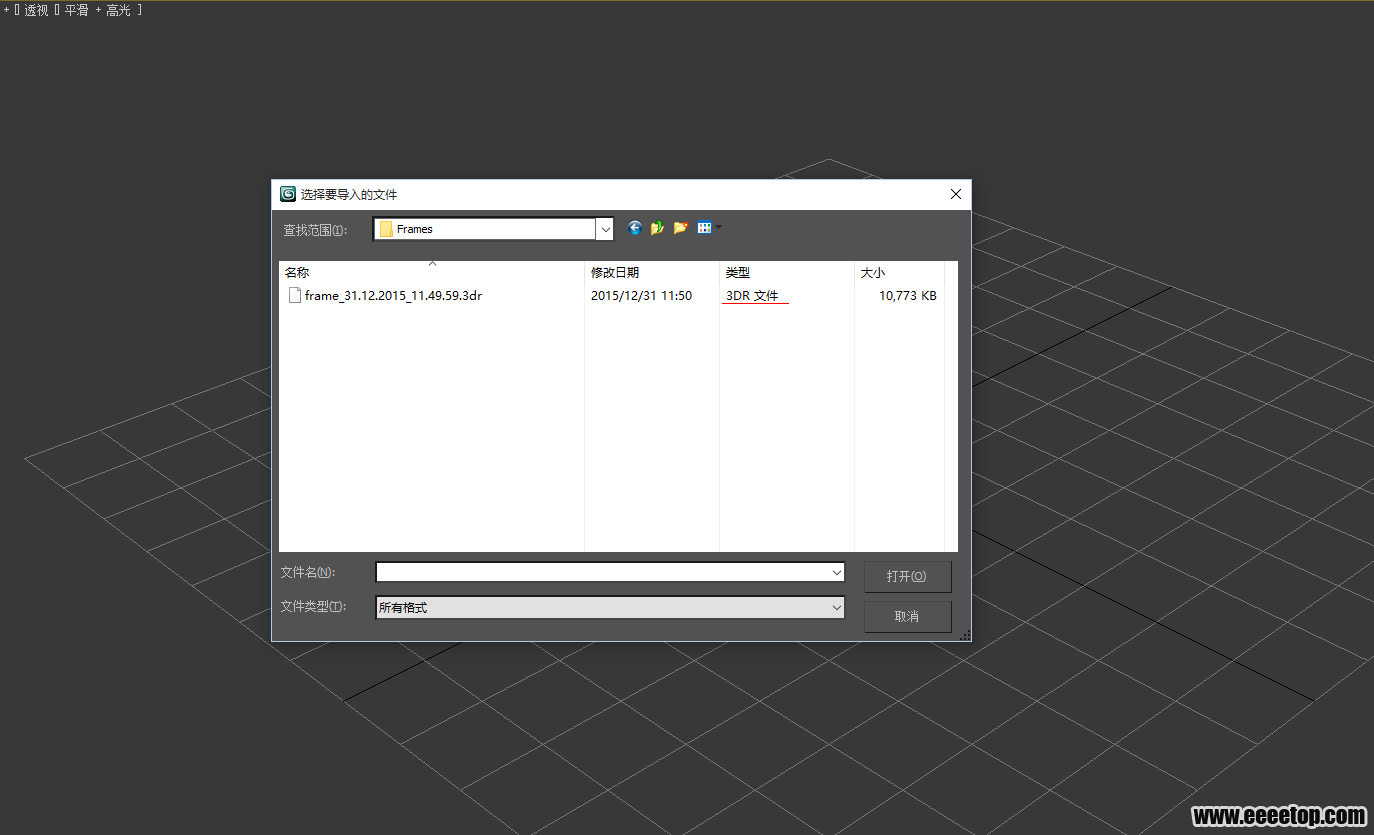

Step 5：将线框Frame文件夹里的*.3dr文件导入3d Max 2010

按下图设置：

Step 6：进入3D Max 你会发现什么模型也没看见....这是因为模型尺度太小了，我们需要进行缩放。

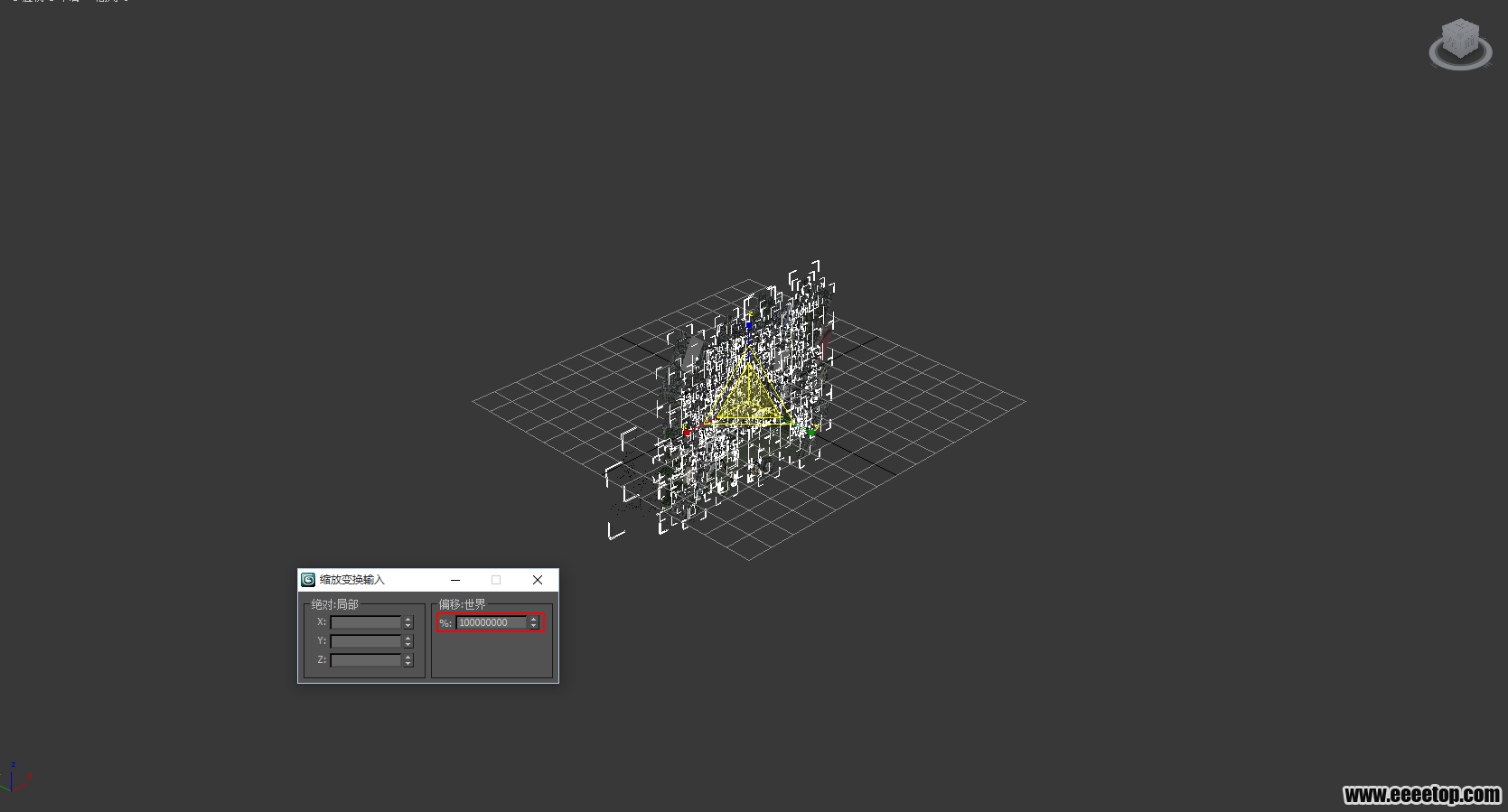

“Ctrl+A”全选之后，点击视图左侧的缩放按钮，再点击菜单栏中的"编辑——变化输入"。

将其放大，一般要放大10000000倍才能看清。（不用数了，有七个0）

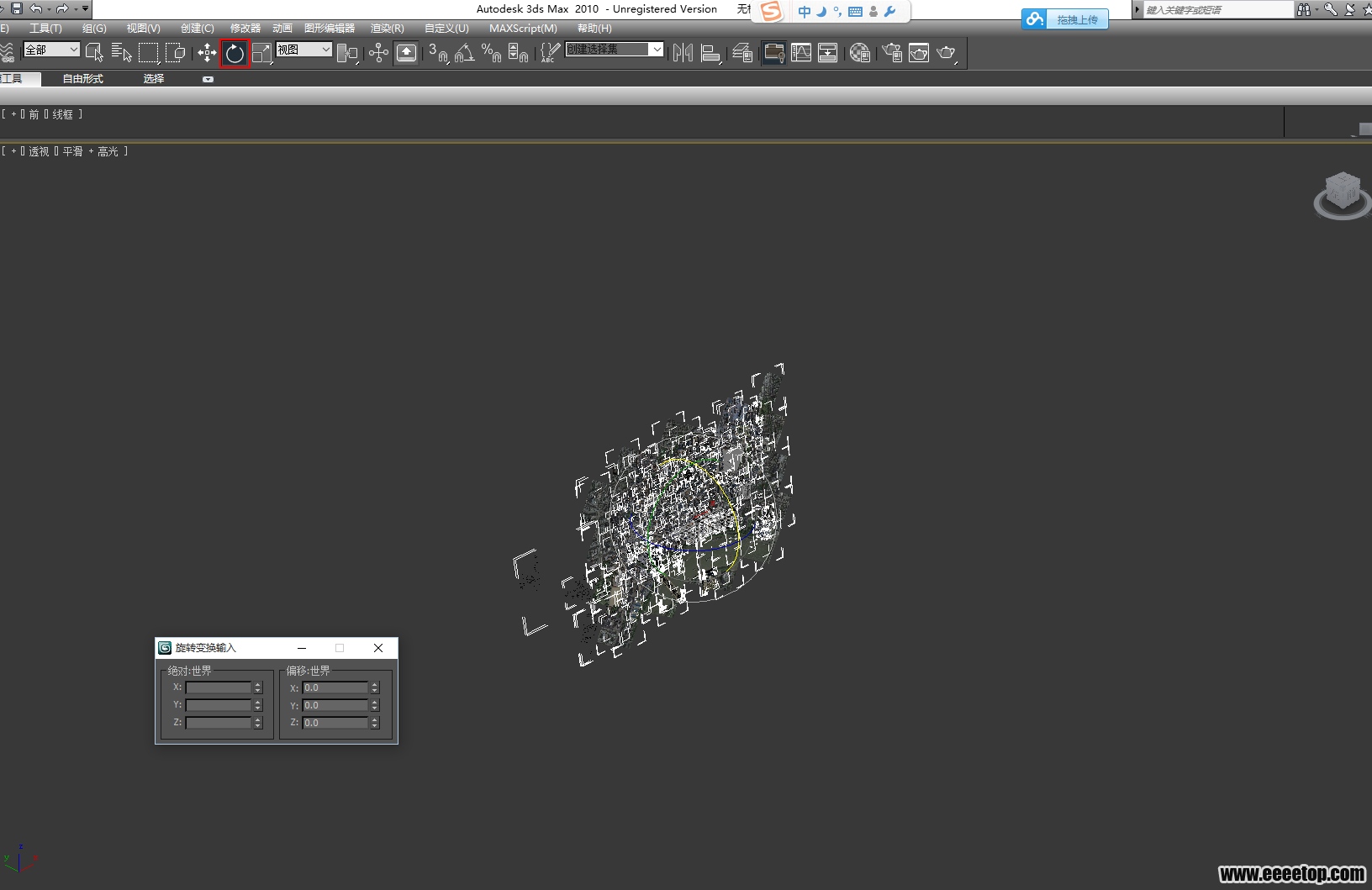

Step 7：放大之后，我们发现模型颠倒了，需要将其旋转到正常范围。直接点击旋转按钮可以手动调整，或者点击旋转按钮，再点击菜单栏中的"编辑——变化输入"，可以按角度旋转。

旋转完毕，将其导出为“*.OBJ”格式，这里为什么不直接导出3ds呢？因为3ds贴图会丢失~

将这里的预设值改为“Deep Exploration”,稍微等待片刻~~

Step 8：导出完成后,我们启动Deep Exploration，然后打开刚刚保存的“伦敦城市模型.OBJ”

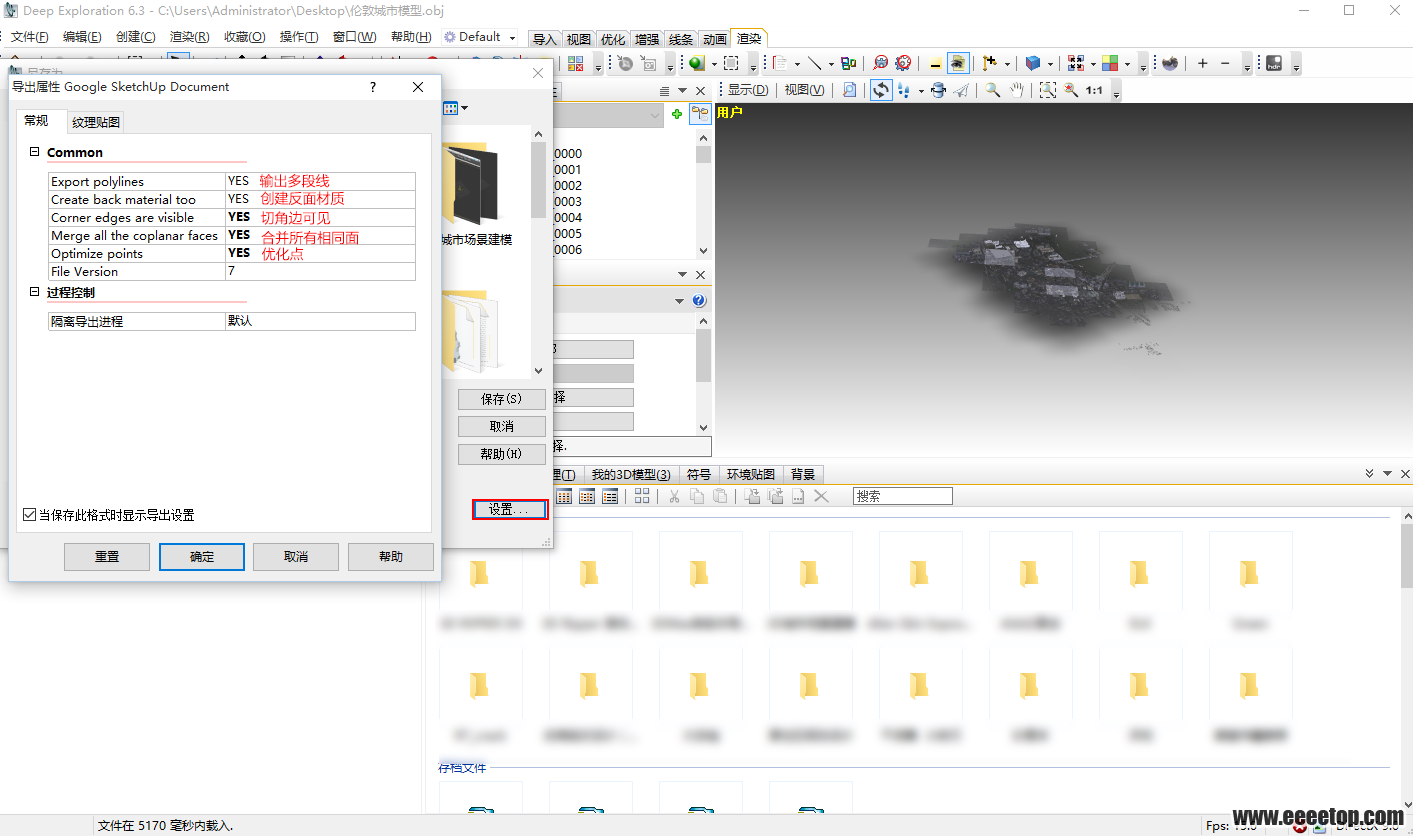

点击“文件——保存为”将其保存为“*.skp”，点击设置，常规栏都改为Yes，之后点击“OK”

Step 9：此刻我们的模型创建完工啦~~打开sketchup看一看~这么大的城市场景都有了呢，我们的小彩蛋也终于破壳而出啦~

只是想和大家在专业的道路上越走越远~微信关注 vsarchi 并回复“3D建筑”即可下载用到的软件哦~帖子有任何问腿   回帖问我就行   我看到了就会答复~

http://mp.weixin.qq.com/s?__biz= ... dVDxRp2y8utnEx9L#rd

为什么不显示图片呢

图片不显示

对不起大家   之前不知道怎么发   现在显示了~~

棒棒棒。。。

66666666666666666666666666666666

6666666666厉害来自: Android客户端

这个叼

你好。这个教程，能否用犀牛代替3D呢。。

支持楼主

benlin 发表于 2016-2-25 03:06
你好。这个教程，能否用犀牛代替3D呢。。

你要看看犀牛识不识别3dr  还有能不能导出obj  我还没试过。。但我是在3d做完后  在犀牛里切等高线 画地形的

谷歌地球没有显示Ready To Capture

这么好的东西得要看看了

benlin 发表于 2016-2-25 03:06
你好。这个教程，能否用犀牛代替3D呢。。

不行呢，可以最后导入rhino 做地形

楼主太棒了
