转载自微信公众号：建筑师的留学圈儿，已获得授权。上周我为大家讲解了一手工模型如何制作，以及在作品集中如何使用这些模型，这次我们来科普如何画高大上的mapping。


第一讲【你所不知道的作品集秘诀——Mapping】
第二讲【你所不知道的作品集秘诀——Plan】
第三讲【你所不知道的作品集秘诀——Elevation&Section】
特辑【剖透图纸全教程】
回顾往期请关注【建筑师的留学圈儿】回复：101


作者：王小辉 金权



登录/注册后可看大图

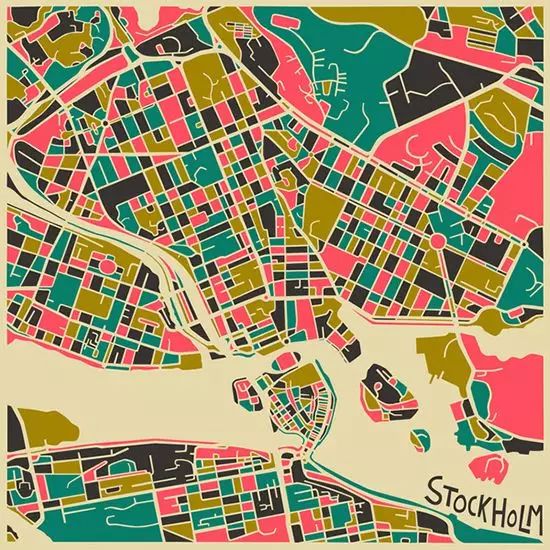

大家总是能在别人的展板里看到这样的分析图



登录/注册后可看大图



登录/注册后可看大图



登录/注册后可看大图



登录/注册后可看大图

“高大上，炫酷，吊炸天”
这些词儿离我们已经不再遥远，本期小编将给大家带来， 分析图（第一期）—— 带着点波普范儿城市肌理图制作教程，让别人的变成自己的。

不然等你留学去了国外，人家教授会这样跟你说



登录/注册后可看大图


所以搬好小板凳
拿粗小笔记
我们严肃一点好伐！

城市肌理图制作教程


城市 --以宁波为例



登录/注册后可看大图

用到的软件

· CAD
· AI（Adobe illustrator）


登录/注册后可看大图


一.截取图片导入CAD

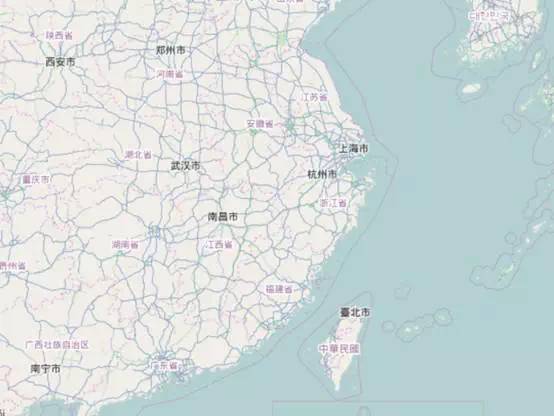

先介绍一个国外的地图网站 http://www.openstreetmap.org


登录/注册后可看大图


①截图（需带比例尺）


登录/注册后可看大图


②导入CAD
图片导入需要点插入，然后用光栅图像参照选中文件中的图片。


登录/注册后可看大图


③还原实际尺寸，AL指令的应用
先在CAD中画出地图上的比例尺距离，比如上面的3km，即上图的红线


登录/注册后可看大图


用al命令，即对齐命令，选择对象点图片，回车后

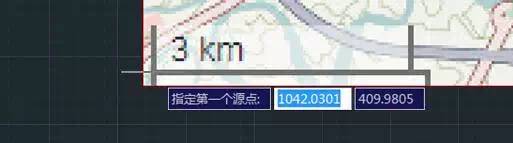

指定第一个源点点选图下的3km左边缘处


登录/注册后可看大图


指定第一个目标点点选CAD中画出的红线左侧


登录/注册后可看大图

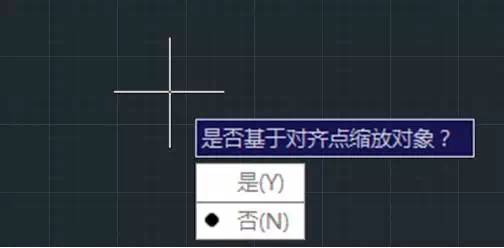

右侧同理用第二个源点，后第三个源点直接回车，弹出如下选择Y，回车


登录/注册后可看大图


即还原为实际尺寸


登录/注册后可看大图



二.在CAD中描图


①分好图层


登录/注册后可看大图


② 用pl线分图层将背景层描画出来


登录/注册后可看大图

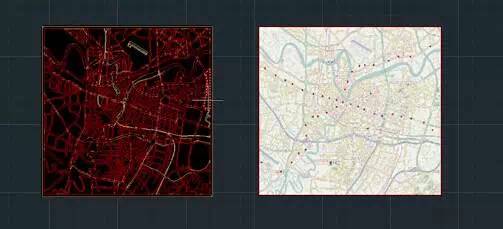

③ 画完后将背景层分离 保留线框 保存成低版本的dwg文件


登录/注册后可看大图



三.导入AI操作


① 直接将上步保存的dwg文件拖入AI


登录/注册后可看大图


②．选择缩放比例
前面的1单位是CAD中的1毫米，后面的1毫米是AI中显示的
我们需要根据图面选择合适的比例
比如3km=3000000mm CAD转换成AI 应该是1000单位=1毫米其他选项默认即可


登录/注册后可看大图


四.用AI填色


①确认图层 以及闭合线框（及选区）


登录/注册后可看大图


② 选择图层
点击每个图层右侧的小圆圈，即定位每个图层中的全部内容


登录/注册后可看大图


图层内容已经被定位出来


登录/注册后可看大图


④ 上色
用填色工具，也可以用实时上色工具


登录/注册后可看大图


登录/注册后可看大图


斜线表示无颜色，点击下方左侧的颜色，弹出颜色选择器


登录/注册后可看大图


点击个颜色后全部选定区以该颜色显示


登录/注册后可看大图


⑤其他图层同样以此方法上色


登录/注册后可看大图


⑥上色完成


登录/注册后可看大图


⑦导出图片
使用画板工具，抓住左上角的抓手，拖到制作好的图的左上角


登录/注册后可看大图


同理，其他四个角也如此操作，即将画板1固定好


登录/注册后可看大图


文件中选择导出（不是存储为），保存类型选择JPG，勾选使用画板，再点选范围，输入1，保存，弹出的JPEG选项中保存最高品质其他默认即可。


登录/注册后可看大图



五.制作完成



登录/注册后可看大图

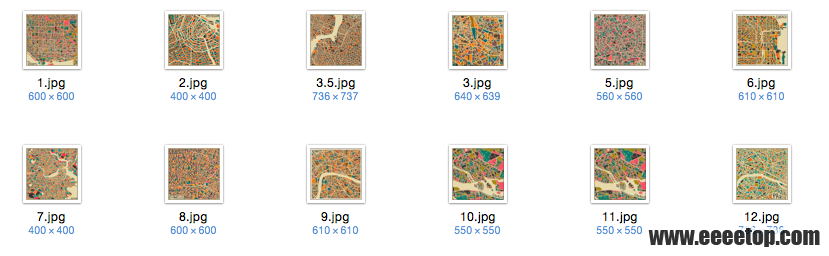

屏幕快照 2015-11-11 下午10.31.17.png


全套城市地图回复即可获取网盘链接

链接: http://pan.baidu.com/s/1nt3Z59n 密码: ygxu
