保准教会你制作总图

原孟 · 拓邑团练|原孟发表于 2015-10-14 10:51:14

今天有时间，做点小贡献哈。。。望大家交流指正。。。。。

（分享一下我做总图的流程，以居住区为例，我是随意画了一个不是总图的总图，请大家谅解，因为手边没有合适的CAD图。）一：CAD线图
a：分好图层，总图的话，居住区肯定有道路，而且是三级道路，还有建筑，还有铺装，还有绿化，他们都是需要后期P的部分，所以一定要将他们分好图层，对了，不同层数的建筑都要分不同的图层，方便最后制作阴影。
b：保证建筑、道路、绿化等等，不同的区域都要闭合，在PS里面魔棒选择的时候比较迅速，一定要仔细检查，后期会节省很多时间。
c：统一标高，要不做模型的时候回哭死，可以导入天正建筑里面输入TYBG命令，让标高归0，要做模型的时候把CAD所有的图层最后合并成一个图层，否则模型的视点不好调，转着转着就“跑”了，相信肯定有人遇到过模型的这个问题，转着转着就“跑”了。。。

d：我的习惯是先P绿化和道路什么的，所以导入的CAD线图是没有文字那些的，所以现将建筑层数的，建筑名称道路名称什么的线关掉，将CAD打印成EPS文件，需要一个虚拟打印机，徐泽合适的尺寸，就可以打印了，打印模式选择mono开头的那个，是黑白色的，记得勾选“打印到文件”那个选项，否则打印的文件就不知道打哪里去了，这样的EPS就可以导入PS里面了。

打印时候注意的

不同的图层

打印好的

二：PS

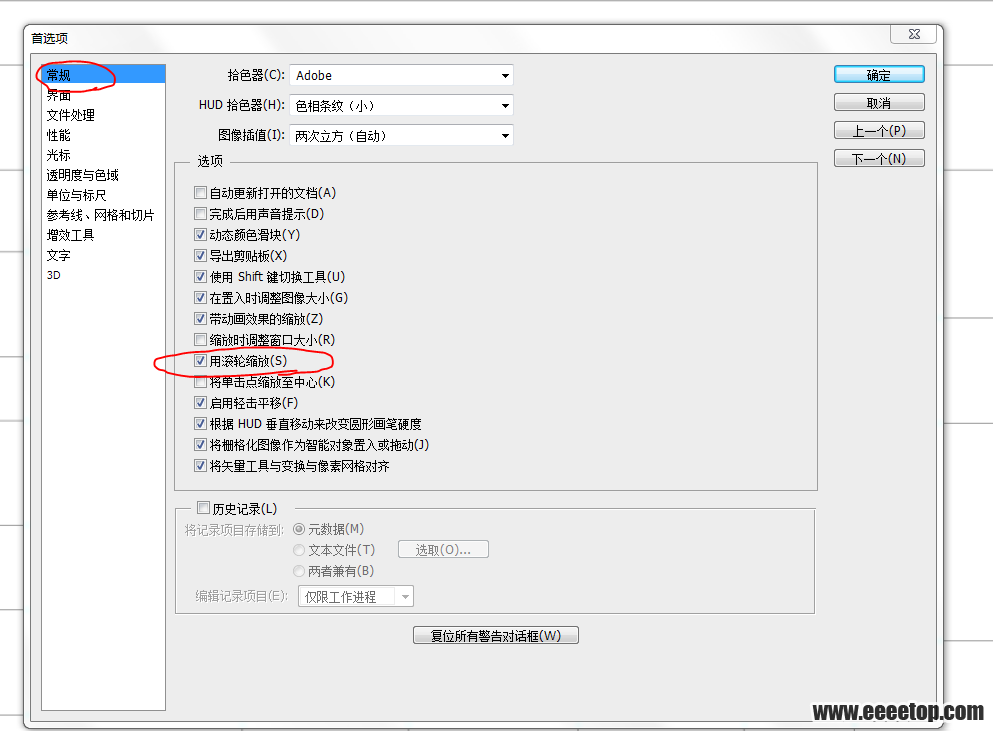

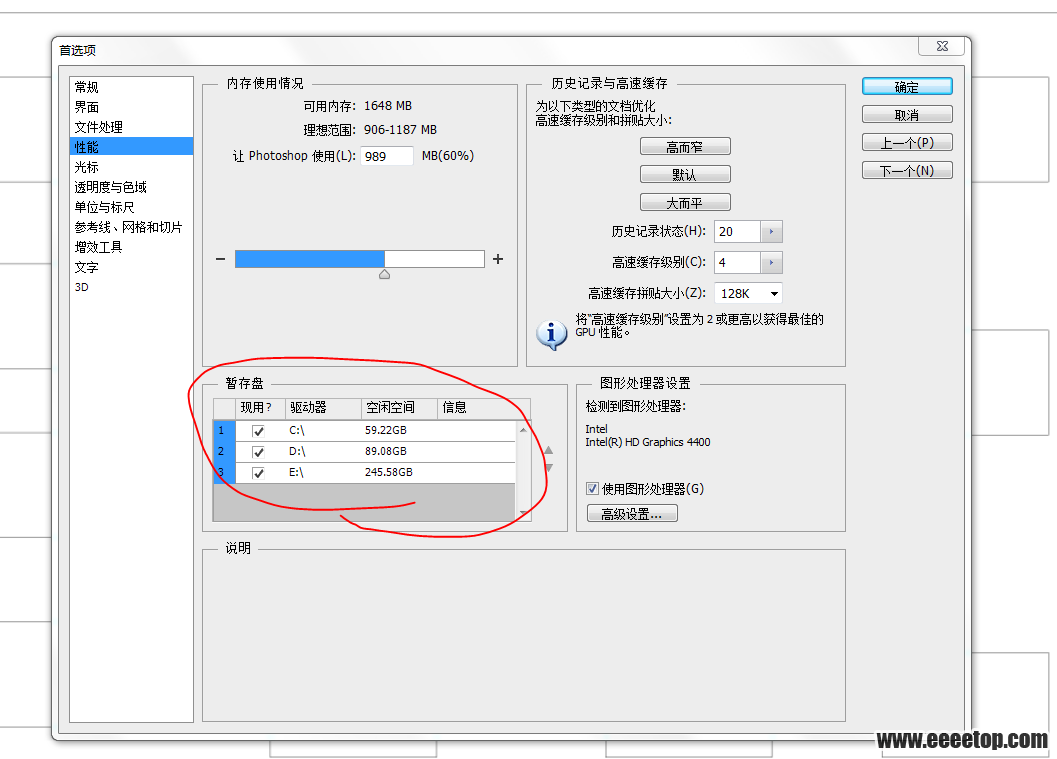

a：熟悉PS的快捷键，提升画图效率，最好用PS6，有自动保存功能，还得调一下PS的功能，比如“用滚轮缩放”，“性能”里面的储存盘，都得调好，要不然画好的图储存不了，因为虚拟储存没有那么大，我有截图。
b：导入EPS,选择合适的分辨率，根据具体的作业和项目要求定，拿不准的可以问问别人要求，如果打印的EPS文件有大量的色块（规划的同学会有这种情况，比如用地性质那张图），那么必须把“消除锯齿”那个钩钩去掉，要不然你的图就像被挠了一样，可以试验一下，

，模式选择RGB，如果你的图一直是黑白色无法编辑，那么问题一定出现在这里，你的颜色模式选择错了。
c：导入EPS后，用鼠标点住那个图层，按住CTRL+新建图层，就可以在此图层的下面新建图层了，如果不按住CTRL的话，就会在此图层的上面新建图层了，还得拉下来，比较麻烦

，将新建的图层填充为白色就OK了。
d：填绿化和道路什么的就可以了，最好选择一张范图来作为参考，用吸管吸取别的图的颜色进行自己图的天色，绿化可以用渐变工具试试，效果还可以

，道路铺装的话可以用下载好的PSD文件，直接拉过来，也可以自己下载素材，定义素材，然后进行填充，具体的方法可以看看教程或者百度一下，这里就不细说了。
e：绿化和道路填充完了该做建筑了，上面不是说不通层数的建筑要分图层么，就在这步要用到，新建PS画布，Ctrl+N，然后将不通层数的建筑打印出不同的EPS文件，然后进行制作阴影，将建筑分别填充黑色和白色图层，白色用于盖在最上面（我们看总图的时候，有时候建筑不是白色的，有的人喜欢讲建筑弄成粉色啊，褐色啊什么的，那么就可以将这步的白色改为你想呈现出来的颜色），黑色就用于做阴影，不过要将黑色的透明度降低，虽然阴影是黑色的，但是纯黑一点都不透明也不好看，所以给他来点透明度，比较真实，调好了以后，按Ctrlshift+alt+上下左右键中的上和右（上下左右键就是小键盘旁边的方向键，在PS里面用这些键就是微调的意思，所以做阴影挺合适的，黑色渐渐地就出来了，不过会出现好多图层，注意合并，ctrl+e是合并图层），这样建筑阴影就可以了，越高的建筑阴影越长。。。

。。。
f：建筑做完了，可以画树了，颜色参考范图，可以用做好的PSD树，也会产生很多图层（按ctrl+alt拉住树，可以快速的种树，但是还是会产生好多图层，我记得以前在哪里看见过，可以有一种方法，用做好的PSD树，拉来拉去，就在一个图层上，欢迎补充。。。），也可以用画笔画简单的树，把前景色调整为树的颜色（不宜太鲜艳），然后调好画笔尺寸和间距，按住shift就可以画一排树了，注意画出来的树要“会呼吸”，不要死死的一排，注意留空隙。自己画的圈圈树，要做个投影，双击树的图层会看到，文件比较小

。。。
g：弄完总图，你会发现总图的颜色很淡，没有生气，那么返回CAD，把所有的图层打开，打印出各EPS，导入PS里面，压在所有图层的最上面，注意对准，导入的所有的图分辨率一定要都一样，否则对不上，很着急

。。。
h：图层顺序（从上到下）：CAD完整线图--建筑--树，河流。。--绿化，路。。。
i：河流的话可以弄点内阴影，然后做减淡处理（有加深和减淡工具），这样比较好看。。。还有好的处理方法只有在真正画的时候才会有体现，有问题欢迎交流，具体问题具体分析。。。

调PS
