第四期DMP比赛题目:点击这里了解更多细则

1、近年来,在电子阅读的冲击下,传统的纸质阅读正在发生变化,一种结合了图书、饮品、Zakka杂货的闲适性书店已悄然在城市中出现,图书、饮品、Zakka杂货既是消费的对象,也是体验的对象。

2、请在这样的背景下,完成某城市老城区中的闲适性书店的设计、建模与表现。

3、设计条件如下图所示(图中未限定条件由参赛者自由发挥,总图应表达深化后的周围环境):



登录/注册后可看大图


2015DMP_06号,参赛者:1354621445

设计构思:

曾经读过苏仙的《于潜僧绿筠轩》“宁可食无肉,不可居无竹。无肉令人瘦,无竹令人俗。人瘦尚可肥,士俗不可医。”的诗句,想象着能有一个修在竹林中的房子,按着本次任务书的要求,需要设计出一种结合了图书、饮品、Zakka杂货的闲适性书店。于是就想着用竹子作为整个设计的构思出发点和后期建筑材料使用的源泉,设计一种以竹子为文化主题的休闲书店,并取名为绿筠(yún)轩。将场地的周围假定为一个以竹子为整体景观设计的公园,让每个快节奏生活能抽离出来在这个书屋中找到属于自己的放空空间,而体验传统书香文化正是想逃离快节奏生活的人们最为直接的渠道。放下冰冷的电子读物,重拾一本沉积岁月痕迹的纸质书本,品着咖啡,在竹林深处畅读,那种满足感和幸福感是任电子书无法取代的。让每位读者亲自体验古代文人骚客一直追求的那种幽静闲适的世外桃源的生活,并且在此博览群书,体验阅读的快乐是绿筠(yún)轩所要传递的。

设计说明:

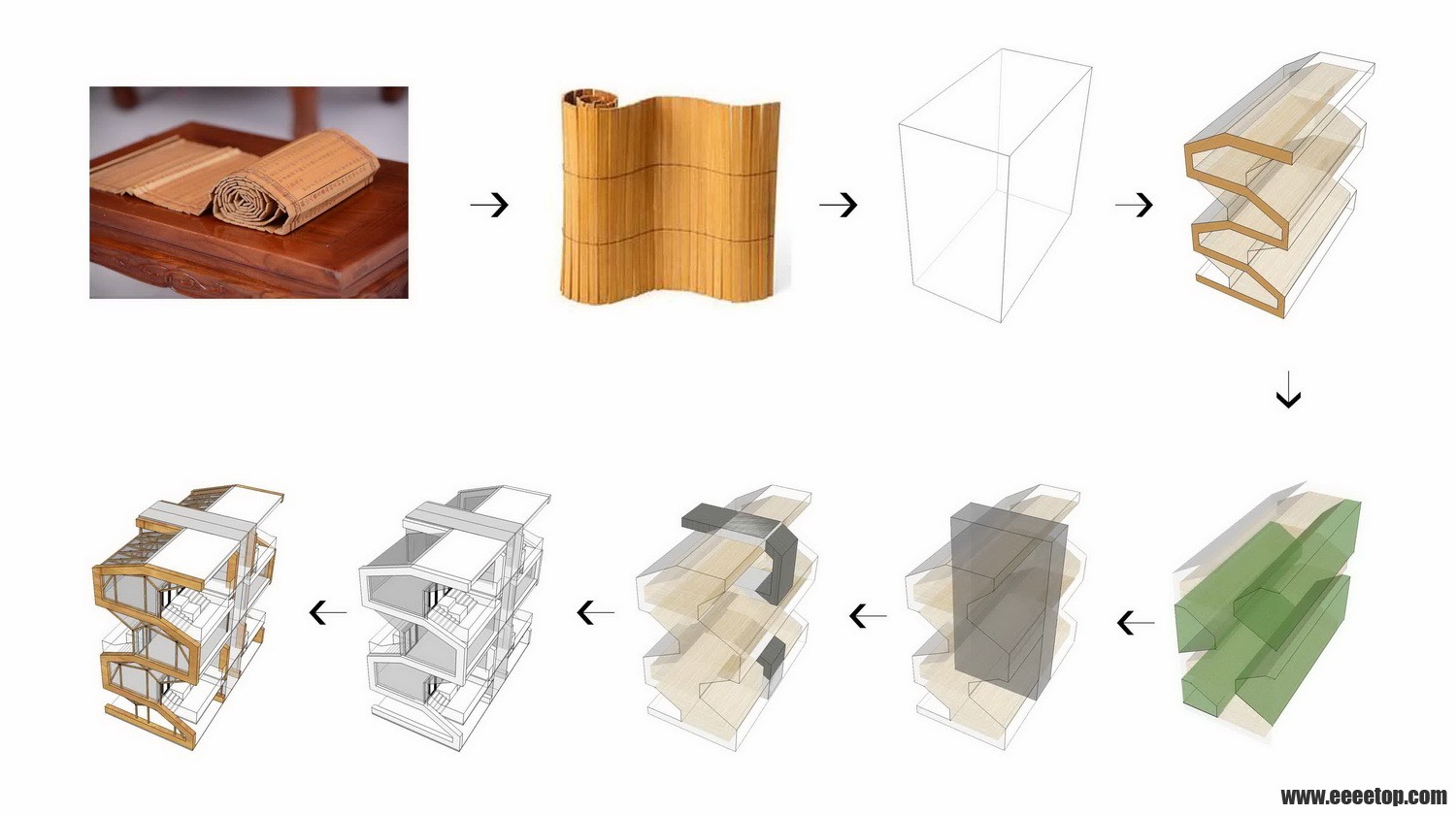

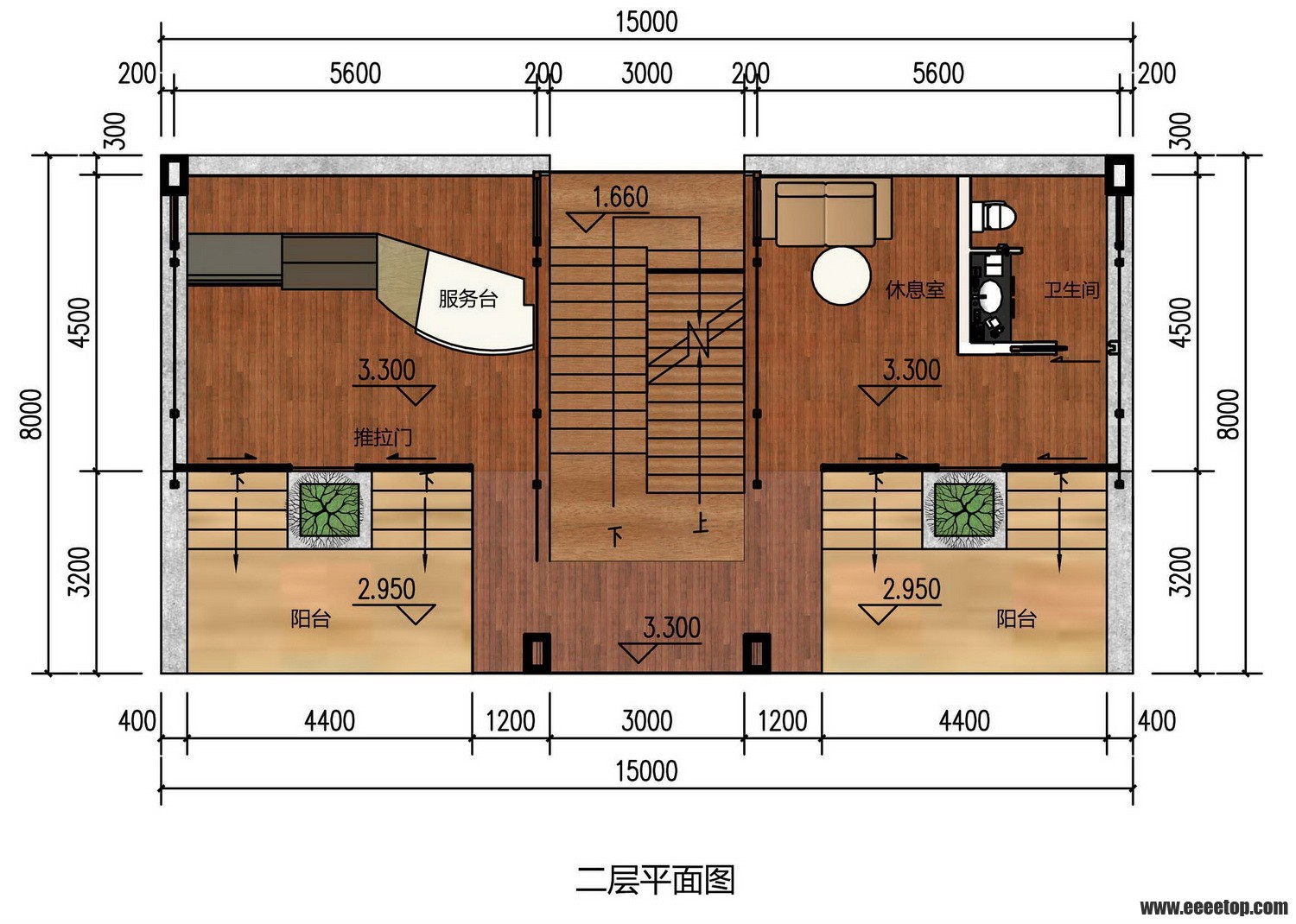

该设计形体构思来自于我国最原始的书写材料——竹简,模仿竹简凸凹形态形成室内阅读空间和“庭园”阅读空间,内外空间的过渡利用竹子最为屏障,产生灰空间。基本的功能分区大致为:首层架空,两边形成城市穿行空间,中间为交通空间;二、三、四层都有自己独立的空中“庭园”;二层是辅助空间,设有休息等候空间和服务吧台;三、四层是阅读休闲空间。

建模:使用了sketchup,模型建好后,将材质在sketchup贴好,透视角度选好,进行最后成果的一步一步推进。所有的尺寸标注使用了天正。

表现:sketchup裸奔出图,没有渲染,找了些自己认为合适的材质贴图sketchup裸出,后期主要使用ps进行调整。
 楼主 | 管理员|深圳老梁 发表于 2015-6-1 16:49:11 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
拓城校尉|dangzhouliuyun 发表于 2015-6-1 17:52:29 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
有想法,只投一票的画 ,就投你了。
拓邑团练|songsong8787384 发表于 2015-6-1 22:44:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
不错不错/。
拓乡士官|徽音 发表于 2015-6-1 23:03:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
拓邑团练|我叫培冻 发表于 2015-6-2 00:05:04 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
感觉你的很不错,场地设计和建筑设计都考虑了人的感受,很不错!
拓邑团练|thespeedboy 发表于 2015-6-2 10:42:21 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
总平是不是没有按照设计任务书来,对于广场这一面,有一个观景的视线这个挺好的,但是在后边,设计任务书中是已有建筑呀,这个。。。。
拓邑团练|无人之国 发表于 2015-6-2 17:10:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
想法让人眼前一亮,但是基地好像跟他们都不一样。。。。
拓城校尉|变态得惹人爱 发表于 2015-6-2 19:00:01 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我也觉得是不是总平没按任务书来啊?已有的靠近的15米建筑去哪里了?
拓土新兵|dsmyssf 发表于 2015-6-2 21:29:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
感觉想法很好,让人眼前一亮
拓邑团练|wzj443552021 发表于 2015-6-3 16:00:59 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
建筑基本功很扎实,但希望能多去感悟体验生活,祝你做出更棒的设计。
拓都将军|1354621445 发表于 2015-6-3 23:57:54 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
dangzhouliuyun 发表于 2015-6-1 17:52
有想法,只投一票的画 ,就投你了。

谢谢你的支持
拓都将军|1354621445 发表于 2015-6-3 23:59:41 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我叫培冻 发表于 2015-6-2 00:05
感觉你的很不错,场地设计和建筑设计都考虑了人的感受,很不错!

谢谢你的点评,看了大家的作品才知道自己很多细节都还没考虑到
拓邑团练|顾yangyi 发表于 2015-6-4 00:01:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
牛逼啊。
拓都将军|1354621445 发表于 2015-6-4 00:05:26 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
thespeedboy 发表于 2015-6-2 10:42
总平是不是没有按照设计任务书来,对于广场这一面,有一个观景的视线这个挺好的,但是在后边,设计任务书中 ...

这个当时可能是我对任务书所要强调的内容没有扑捉到,我以为那个不表示建筑形态意思是那个建筑的位置没有确定,所以我就自己就把场地设想在了一个比邻老城区和新城区的过渡地带,后面就有点背离任务书对周边环境的限定了,这是我的疏忽,谢谢你提的意见
