直10武装直升机三视图建模练习。(添加建模心得供交流）

Z10.rar (1.83 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2015-5-22 20:13 上传

点击文件名下载附件

直10武装直升机三视图建模练习。

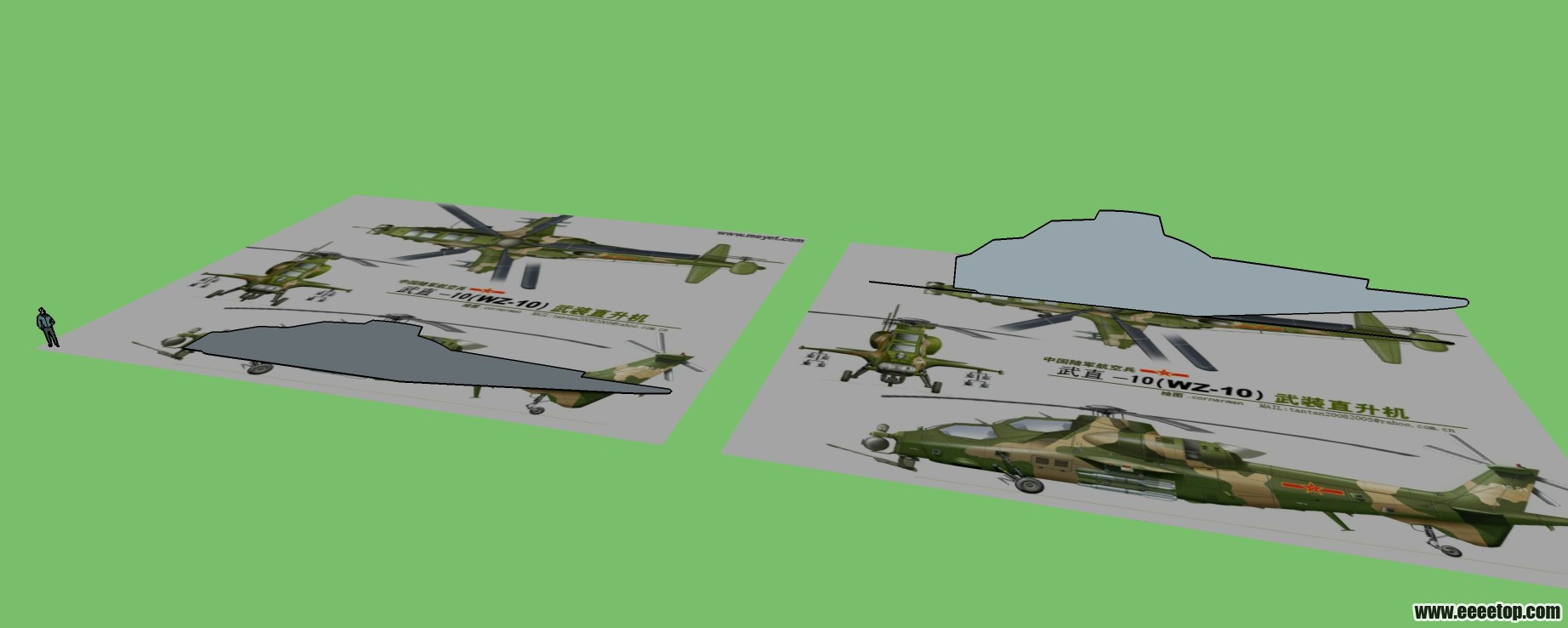

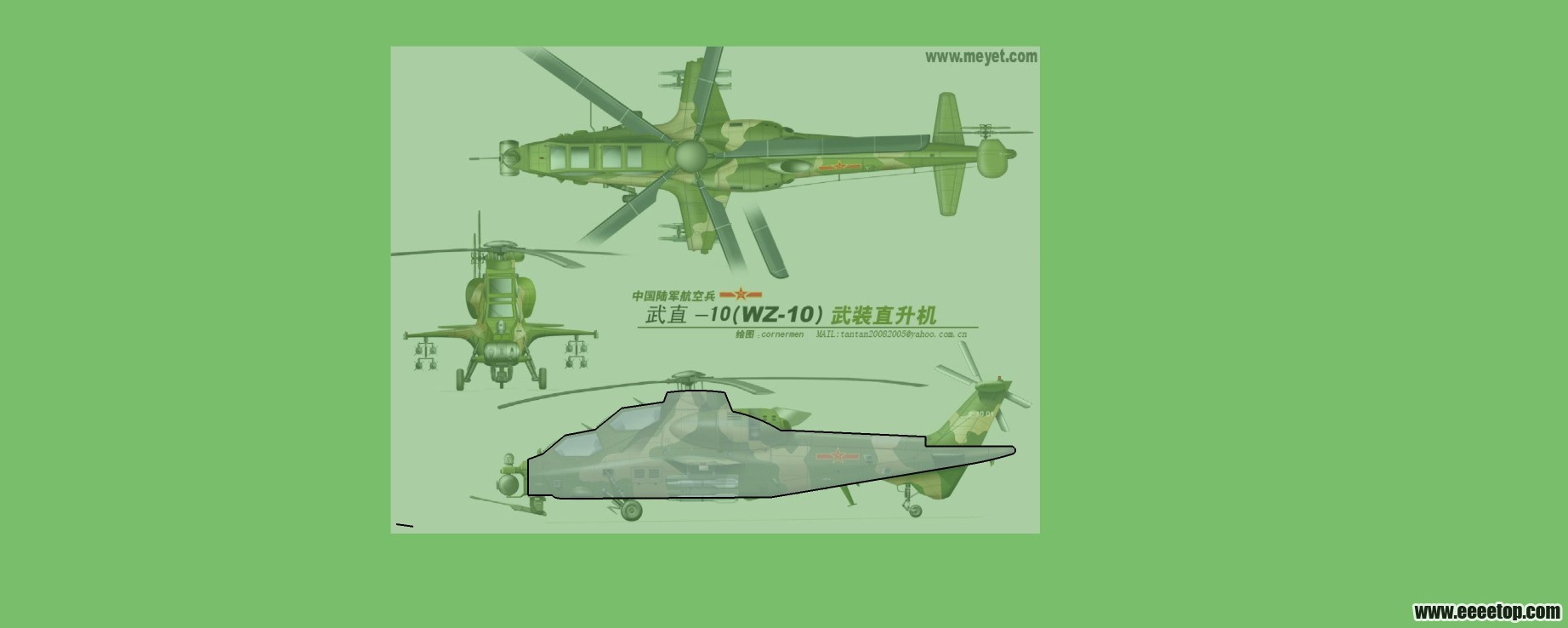

1、导入三视图在侧视图上描轮廓，并成组件。

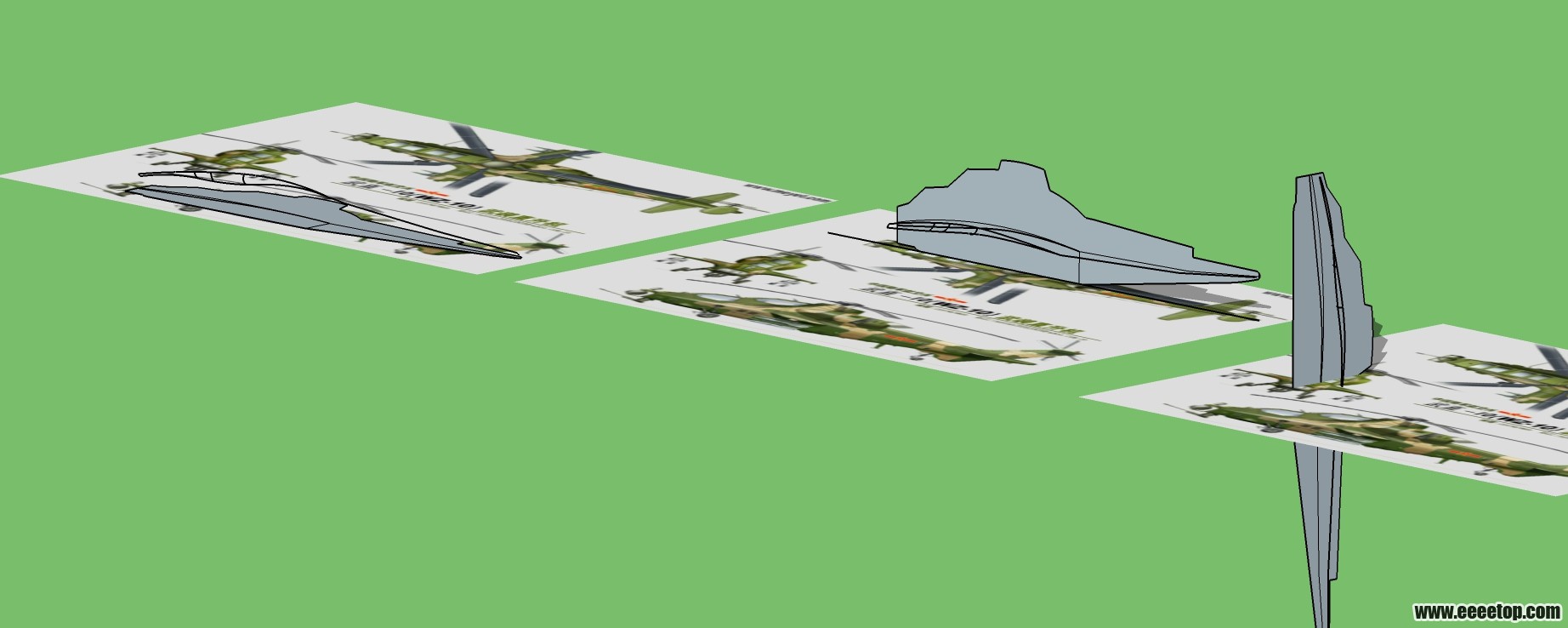

2、将组件复制一份，移动对齐到俯视图上，旋转到正确位置上。
3、进入侧视图中的组件，描绘你需要的轮廓线1，由于组件的性质，在俯视图上也出现该线。

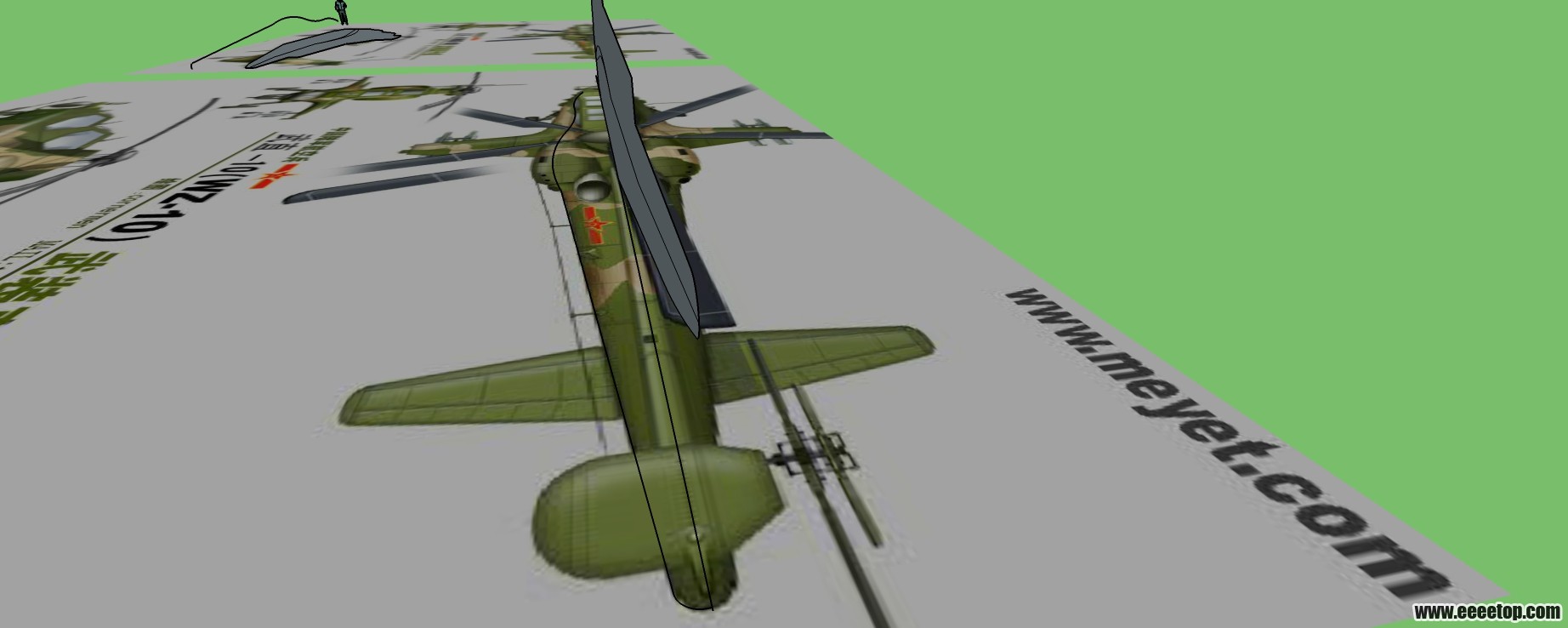

4、进入俯视图中的组件，根据投影关系，在俯视图上描绘轮廓线1在俯视图上的投影线。

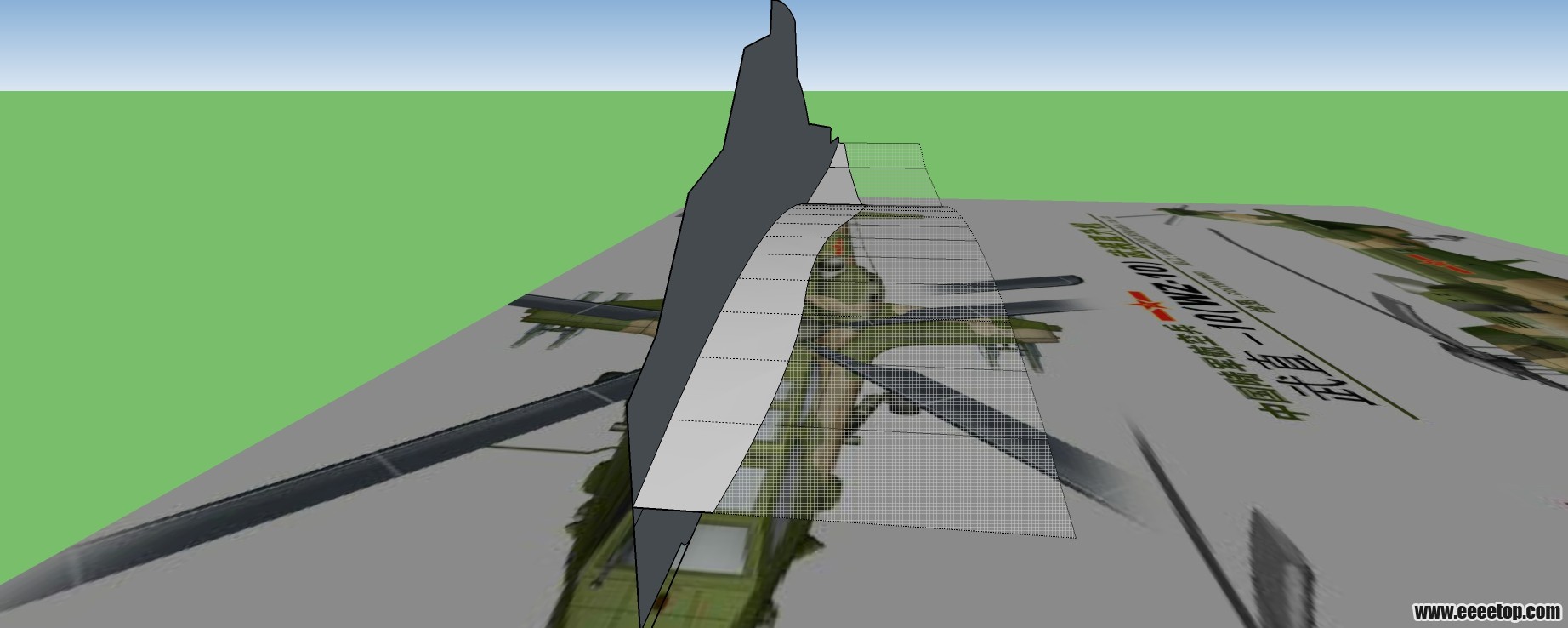

5、在组件内将两条线拉线成面，这个插件SUAPP有。
6、模型交错，得到空间曲线，最好一条一条线来。删除面只留下空间曲线。
7、要是需要精度高点，这里做几个辅助工作平面，并把组件复制一份到正视图正确位置上。 根据正视图的绘出两条轮廓曲线的放样路径。图中的三条小短线。

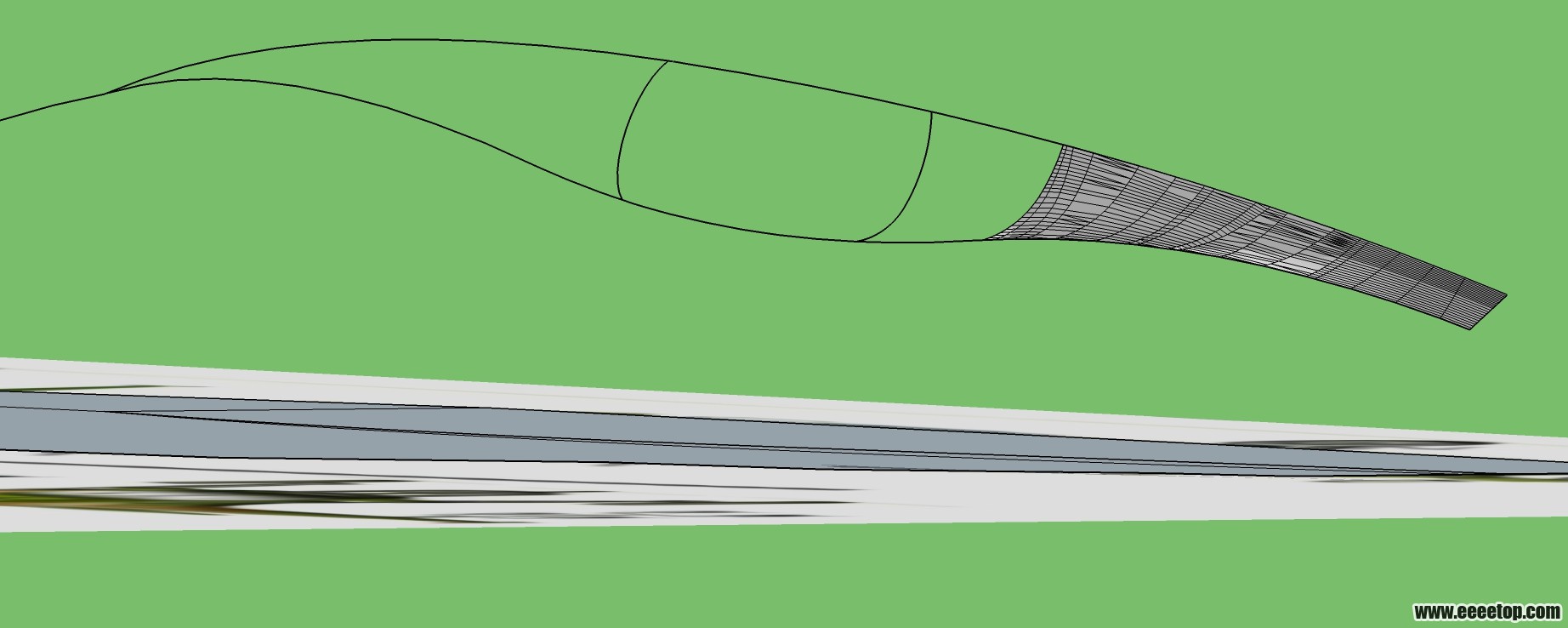

6、用CURVILOFT插件封面，线之间必须连接，未连接或出头都不工作。逐次封面。封好的面自动成组，原线保留。这时，可将这些曲面隐藏，以免影响下一步空间曲线取得和封面，注意这些线还要和其他线组成曲面，不能删，否则相邻曲面间会有缝隙。这样就完成了机体腰部曲线的绘制。

请教楼主关于空间建构线的问题，如何能够准确的建立模型的骨架呢！不知道说的是否明白T_T

来自:Android客户端

安徽阿才 发表于 2015-5-22 21:09
请教楼主关于空间建构线的问题，如何能够准确的建立模型的骨架呢！不知道说的是否明白T_T

来自:Android客 ...

不敢，相互交流吧，明天我把我自己摸索的方法写个简单的步骤。

期待楼主进一步的教程...

ehuang2008发表于3小时前不敢，相互交流吧，明天我把我自己摸索的方法写个简单的步骤。

期待，谢谢

还是很不错的

效率果然高，昨天说出个教程呢！今天就出来了

不错(⊙o⊙)哦

四年前做的空军一号（涂装未完成）方法类似 不过那会没有curvilof 全部靠手工布线 凑个热闹

看不出来是什么软件做的？

wyy_191 发表于 2018-10-17 23:08
看不出来是什么软件做的？

就是sketchup做的呀。
