斯维尔节能设计有感+斯维尔节能入门

**q549302720** · 拓城校尉|**q549302720** 发表于 2015-2-5 16:48:41

本帖最后由 q549302720 于 2015-2-5 17:28 编辑

最近连续加了9天的班，就为了做一个项目的节能。人就两个，一个是我，另一个是我头头李工。李工从事建筑行业也很久了，不过关于软件方面的都不是很熟，所以就差不多我们两是摸索着完成节能设计的第一阶段。现在项目送上去审批了，到时候审批下来还会给大家更正一些内容。很少在论坛上发表关于经验的总结，本人文笔也实在一般。所以为了提高个人水平也好，为了一些做斯维尔节能的新人也好，就把自己这数天所遇到的都总结一下。
                                                                                          节能设计基本步骤
1.平面整理。
这一步是要在CAD里吧平面图整理好。那些标注，文字之类的都可以不要，只剩下做节能需要的墙柱以及门窗就好了。在这一步要注意的是部分墙体的闭合，细心检查，把没闭合的墙体都闭合掉，多出的一些短支墙也要删掉。不然到时候容易出错。把平面整理完后最好把墙柱高度、窗的尺寸还有门窗编号都先整理好。这一步很繁琐，但是也是基础。
  2.平面导入
下面可以把模型导入斯维尔了。注意在导进过程中尽量使用和斯维尔相同的版本，不然的话可能出现丢失。（本人在导入过程中就出现丢失）
3.平面检查
把平面导进来后就可以进行各种检查了。从重叠检查到墙基检查。如果出现错误的话就修正后，然后继续检查，直至完成。这里要提一下的就是在检查的时候容易出短支墙或者柱内墙，这个时候就要把那部分的墙体修复一下。如果平面整理得好的话这一步就很快能过了，不然要调多久都很难说。这个软件经常出现一些不能理解的BUG。
4.建立模型
  建楼层框----闭合检查----搜索房间
建楼层框要选好对齐点，每一层都要一样。如果做住宅，一层架空的话，那二层的楼板就是挑空楼板，那么标准层要复制多一层，意思是1F，2F，3~NF。
注意闭合检查的时候浏览框所框选的面积时候和房间面积相符，若不相符的话检查一下组成房间的各个墙体或者把它删掉重新建。
在搜索房间中会出现让你识别是否是柱内墙，或者墙柱连接错误。其实状况一般多数会出现在有柱子的地方。这里只有各种重建各种尝试吧！
（如果出现问题，重复3,4至没有问题）
5.模型观察
使用模型观察命令观察模型是否出现错误。这里观看模型一定要细心，容易出现的状况例如一个房间开了个洞可以看见里面的东西，或者热桥在窗的位置断了，部分窗没显示等等，这都是模型出现问题，要按着出现错误的部位改一下，一直重复3,4,5步直至完成。其实这里说得简单，实际做的时候会比较繁琐以及无语。6.搜索户型
这个是斯维尔2014里面就有了，之前用的2010算是没有的。其实这个应该放在搜索房间后面，但是为什么我放在这呢，因为你看模型的时候如果有错误的，你这一步也等于白做的了。搜索户型的时候我遇到过一个BUG，如果大家也出现BUG，那么建议分开一小部分一小部分地搜索那一层的吧
6.工程设置
按着你所做的工程设置就行了（好像废话了）。这里要注意的是选标准的时候如果有新的标准就不要用旧的。如果有两格标准都符合的话，那就查一下，看哪个标准更适合的你项目（每一步都不能随便或者马虎）。如果你做的那栋是商住楼，那么商业部分和住宅部分要分开做，选用的标准也是不一样的。这时候可以用到上边界绝热以及下边界绝热。
7.设置材料
其实材料在斯维尔可以选，但是里面很多材料都很久，都不更新，而且一个个点也很麻烦，所以这次做项目我采用的办法是在用户里添加材料。材料的参数就要自己查了（密度，导热系数，蓄热系数都要查好）。设置完后就可以设置构造了。
8.设置构造

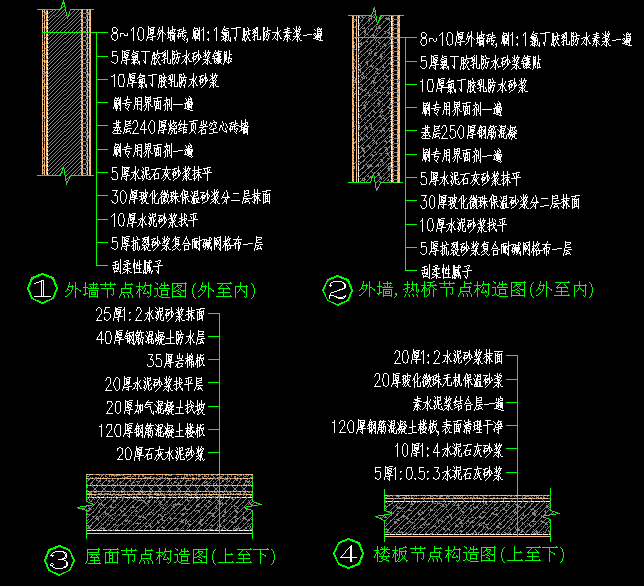

把材料一个个选进来，要记住把修正系数改一下。设置好厚度（每个项目的做法都不一样，要根据实际项目。后面我会上传一份我这个项目各构造的做法，以供大家参考）
9.节能检查
先点数据提取，然后进行节能检查。节能检查出来后要看各指标过不过，不满足的就要看是否可以进行权衡，把不能权衡的例如窗墙比不满足等，这是就要进行平面调整，和项目设计人商讨看要怎么改，总之要把不能权衡的都要让它过了。其实只要规定指标和性能指标两个其中一个过就好了。如果规定指标不过就进行能耗计算。如果能耗超了的话就增加以下保温材料的厚度吧，实在不行的就和设计人商量换玻璃，选玻璃的时候尽量满足就行了，以为越好的玻璃越贵。
10.节能报告+审查表
这里就可以出节能报告和审查表了。导出审查表要看一下你用的模板是什么，导出来后审查表要勾选一些选项。
11.节能专篇

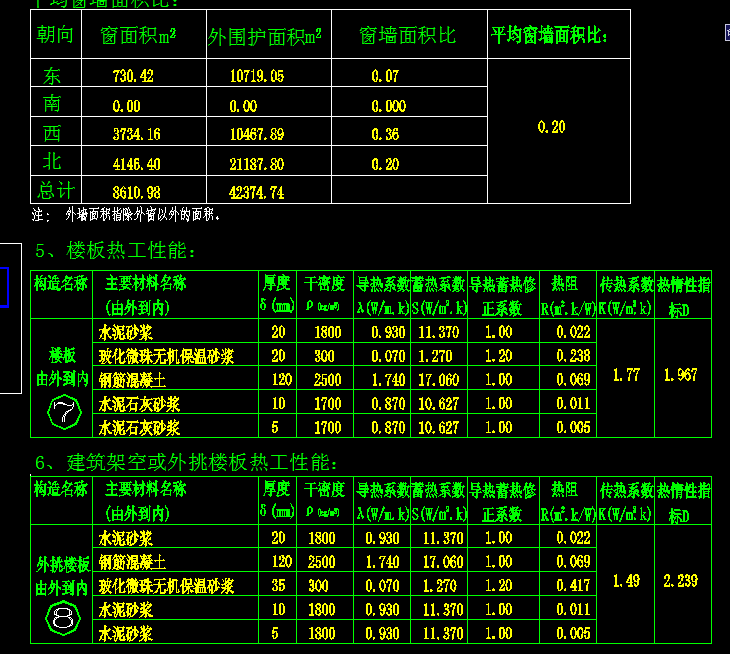

节能专篇其实就是把节能报告和审查表的内容总结一下，把重要的东西都表达出来。（后附此项目节能专篇一份）

步骤到这里总算结束了，也许这些步骤以及我列举的这些不能解决你的所有问题，或许你也有更好的办法（欢迎分享），因为实在也是第一次完成节能设计，里面肯定还有很多不足的地方。把它拿出来一方面是为了新人，另一方面也是希望有人能指出错误之处，方便提高。谢谢大家！
