关于SketchUp镂空材质的表达


[版块:虚拟化表现] [分类:经验教程] [复制链接] 报告无效帖子查看: 15176|回复: 16
拓都将军|春秋墨客 发表于 2014-12-22 17:20:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 春秋墨客 于 2018-6-11 12:05 编辑

本说好周末出的教程,结果交了图太开心给忘了…………回答@xurui27 同学的问题,怎么SU里表达镂空材质呢?
我先说下我的看法,在场景不大的情况下建模就好,尤其是模型展示的时候。如果只是想表达这样的效果,那么能渲染解决最好,不用浪费时间去建模,
下面说说我是怎么做这个镂空材质的。(本文素材及示例图片最后有打包)

首先PS里画了这么一个材质

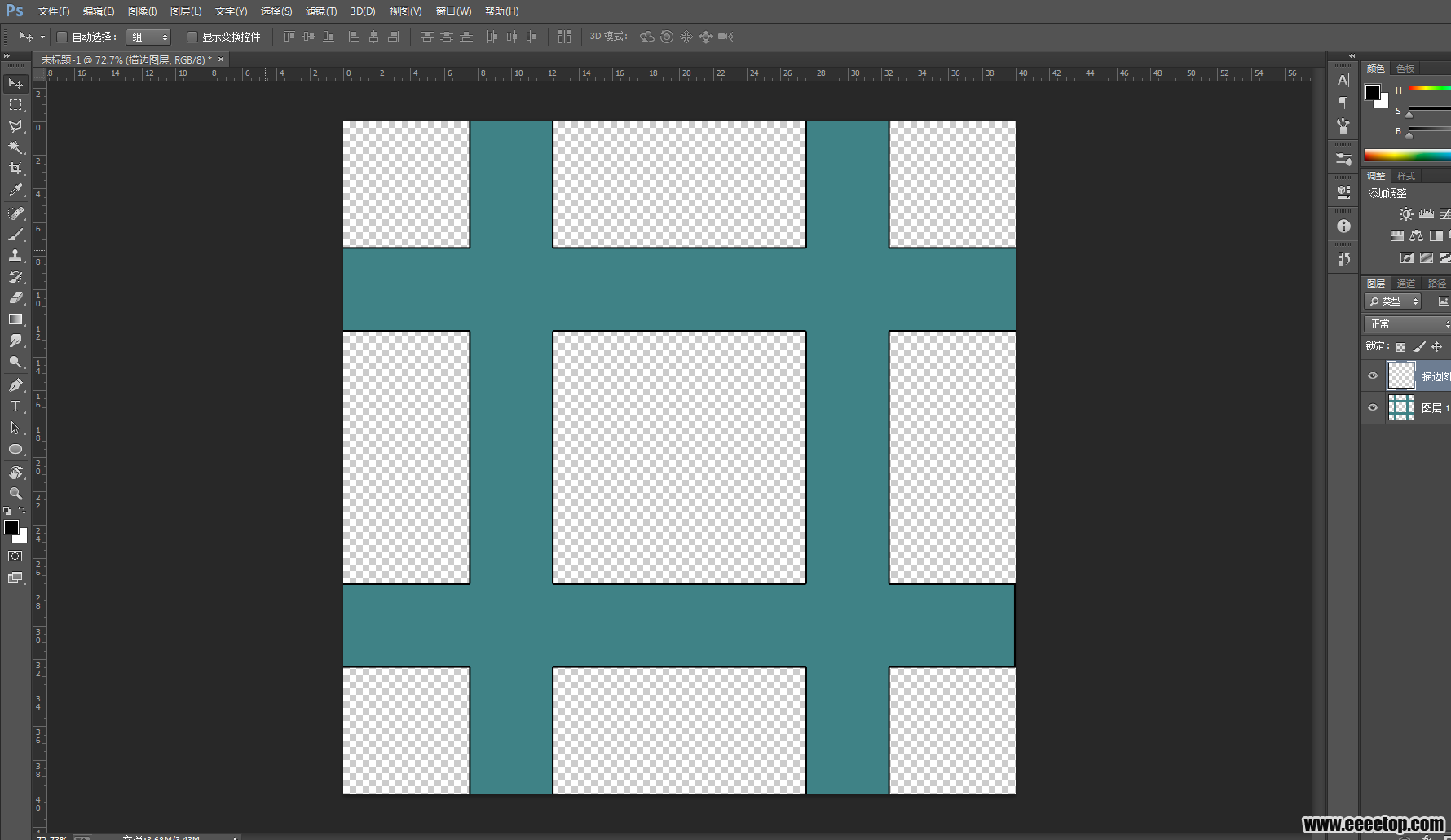

然后在PS里加上一层描边(注意链接处要把描边重新删掉)

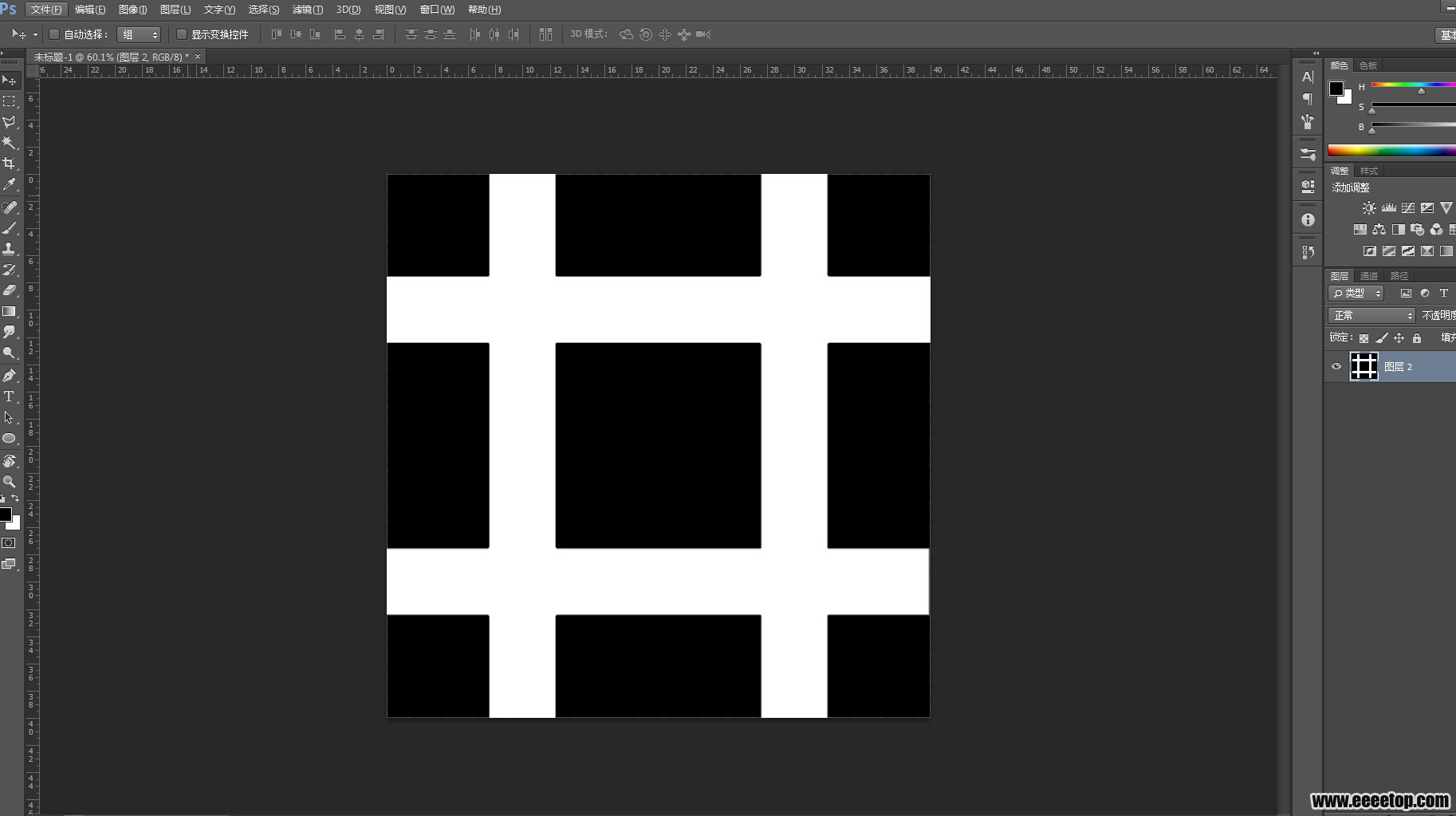

重新做一张通道图(用于控制凹凸)

然后我们打开SU,拉一个矩形,把之前的PNG图贴上去

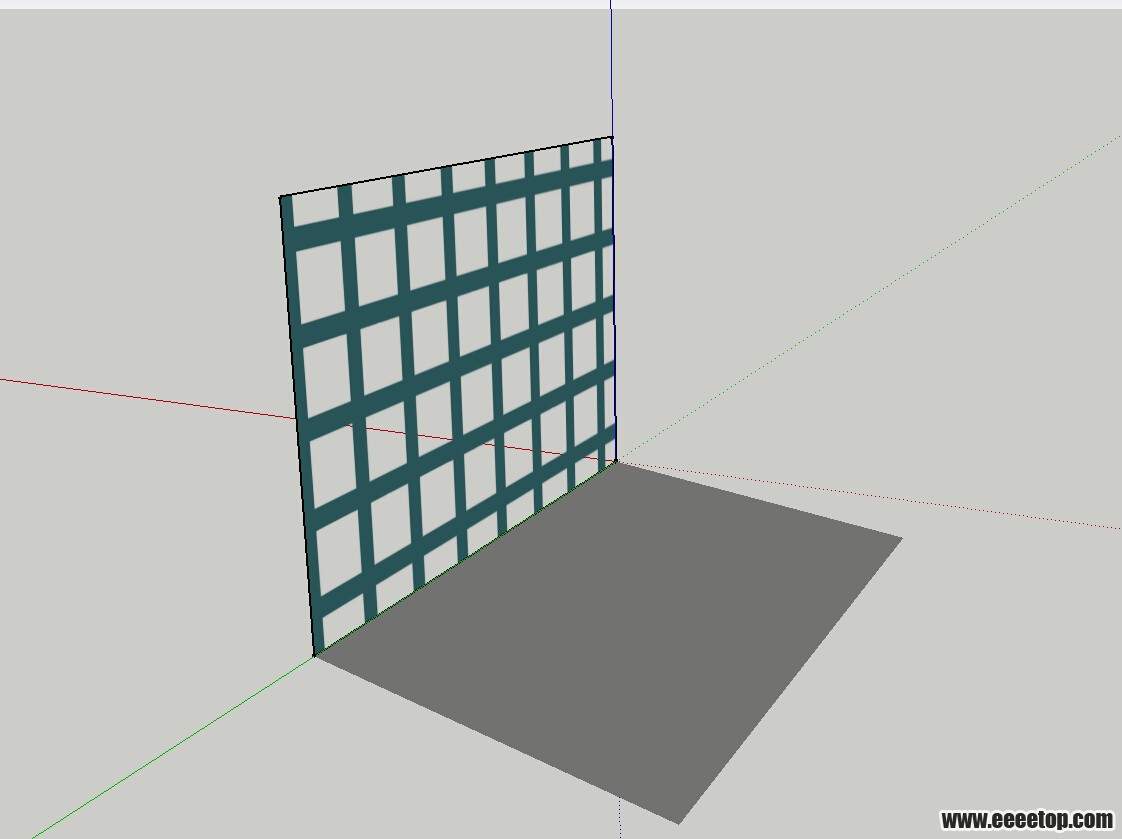

我们会发现,虽然PNG有透明属性,但在SU的阴影里是不认的。这是个BUG,我估计无解,不过无所谓。我们要的是渲染结果。

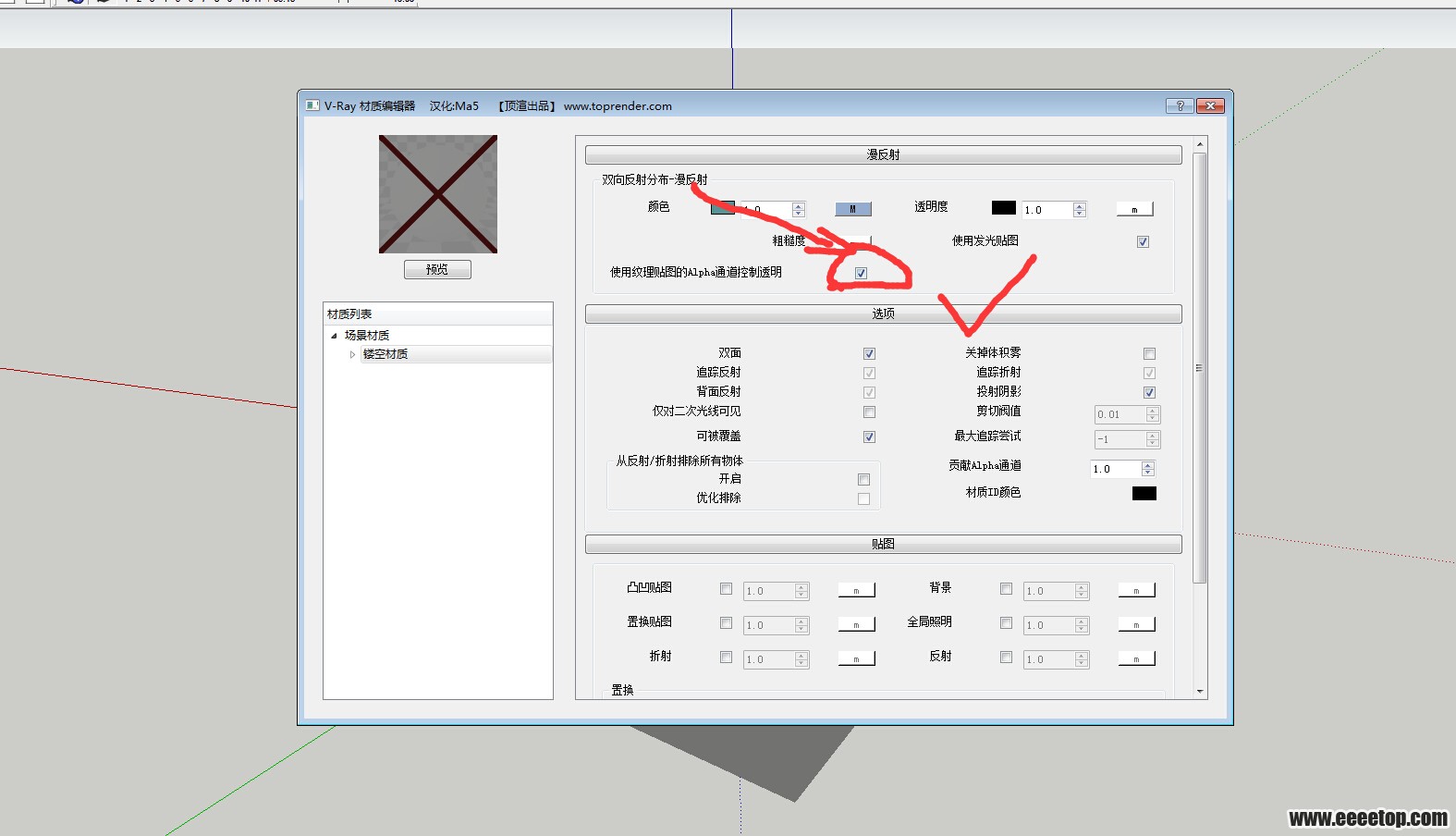

这里,把用Alpha通道控制透明的勾打开,进行渲染(记得给一个无限平面来观察阴影)

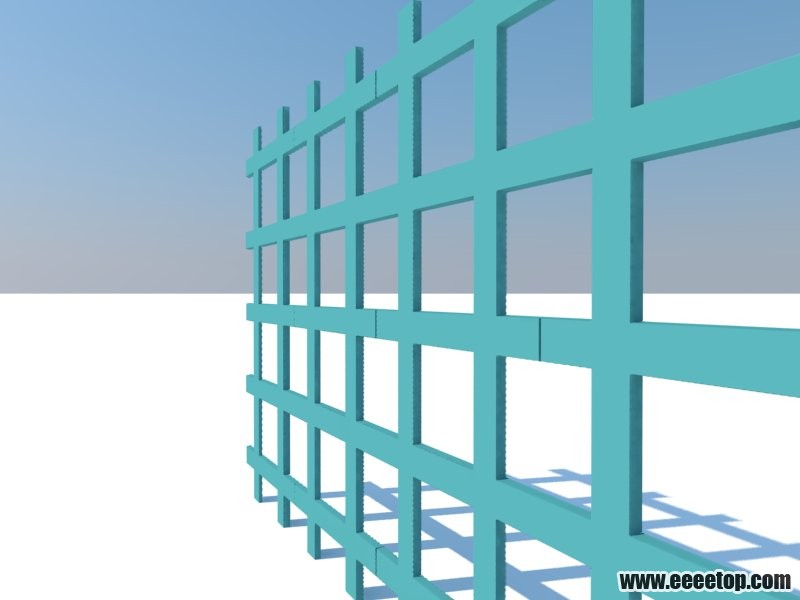

这样真实的影子就出来了,如果上图所说的勾没有打开,影子和SU的显示就是一样的。

问题是,这样的效果并不好,材质缺乏厚度,是一个片。怎么能够让它有厚度呢?
我们用到凹凸贴图和置换贴图。
由于两者做法差不多,我这里只说置换贴图。
点开后面的大M

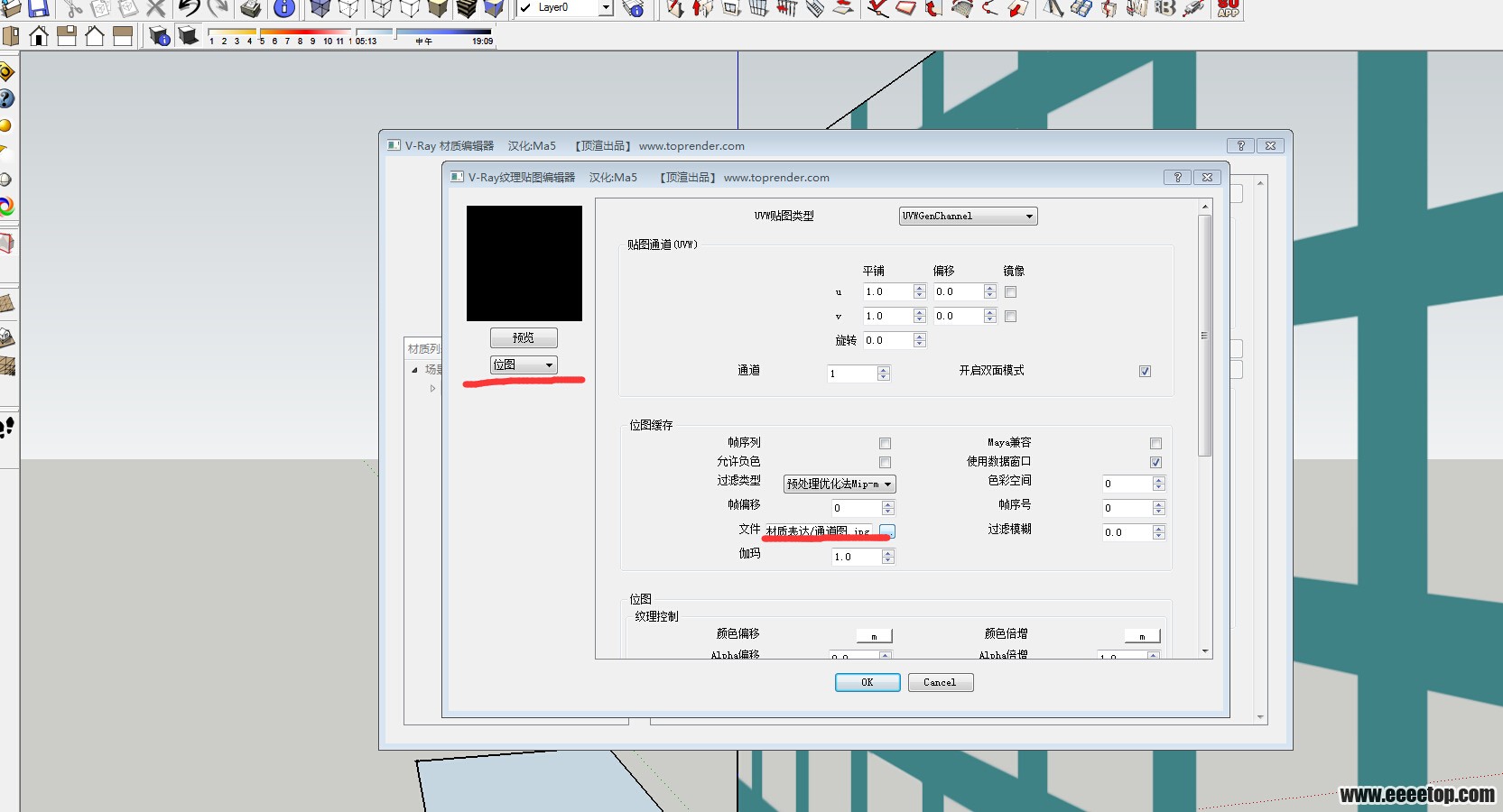

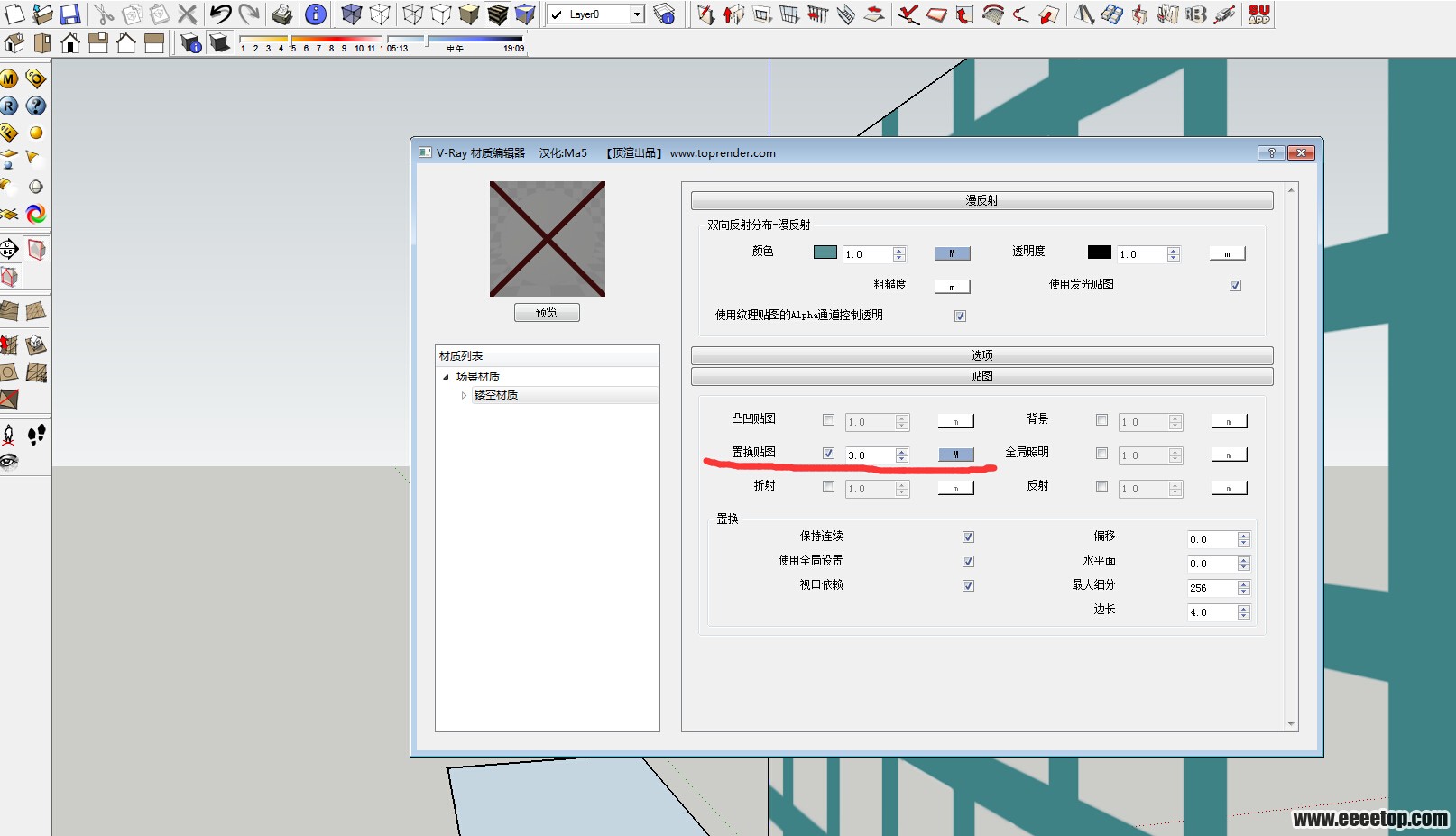

选择位图,在文件中把那张通道图链接进去。
把置换的数值调到你觉得合适即可(我这里用的是3)

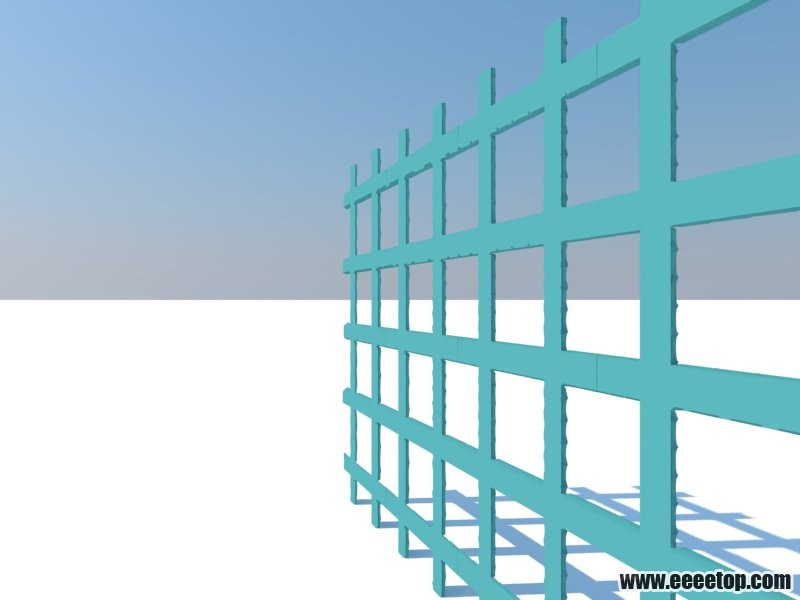

这要就有了厚度,不过我的边缘不太齐整,这是置换尺寸的问题,但厚度已经很明显了。

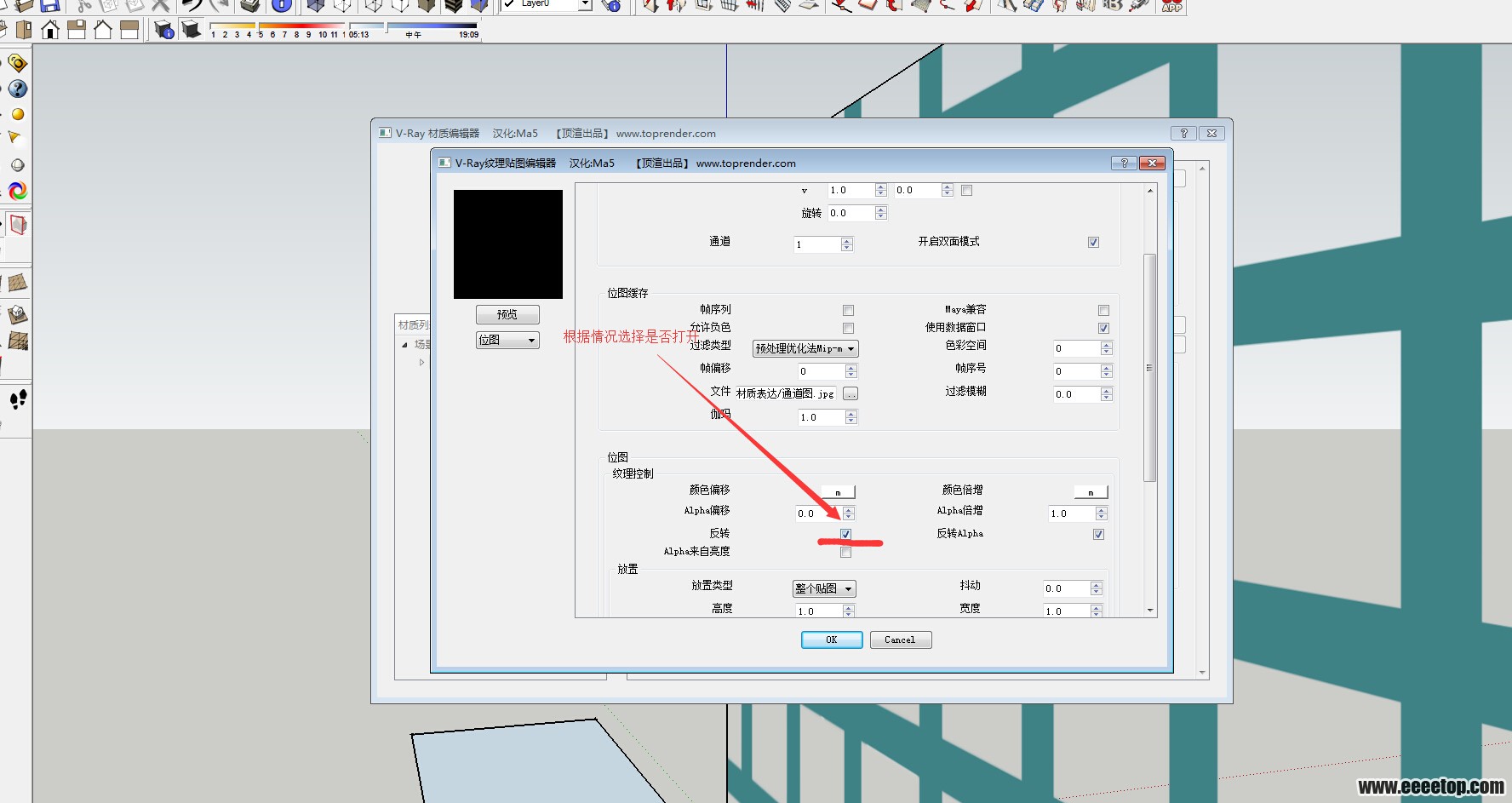

这样的边缘问题怎么处理呢?在选项面板里,最后一项。

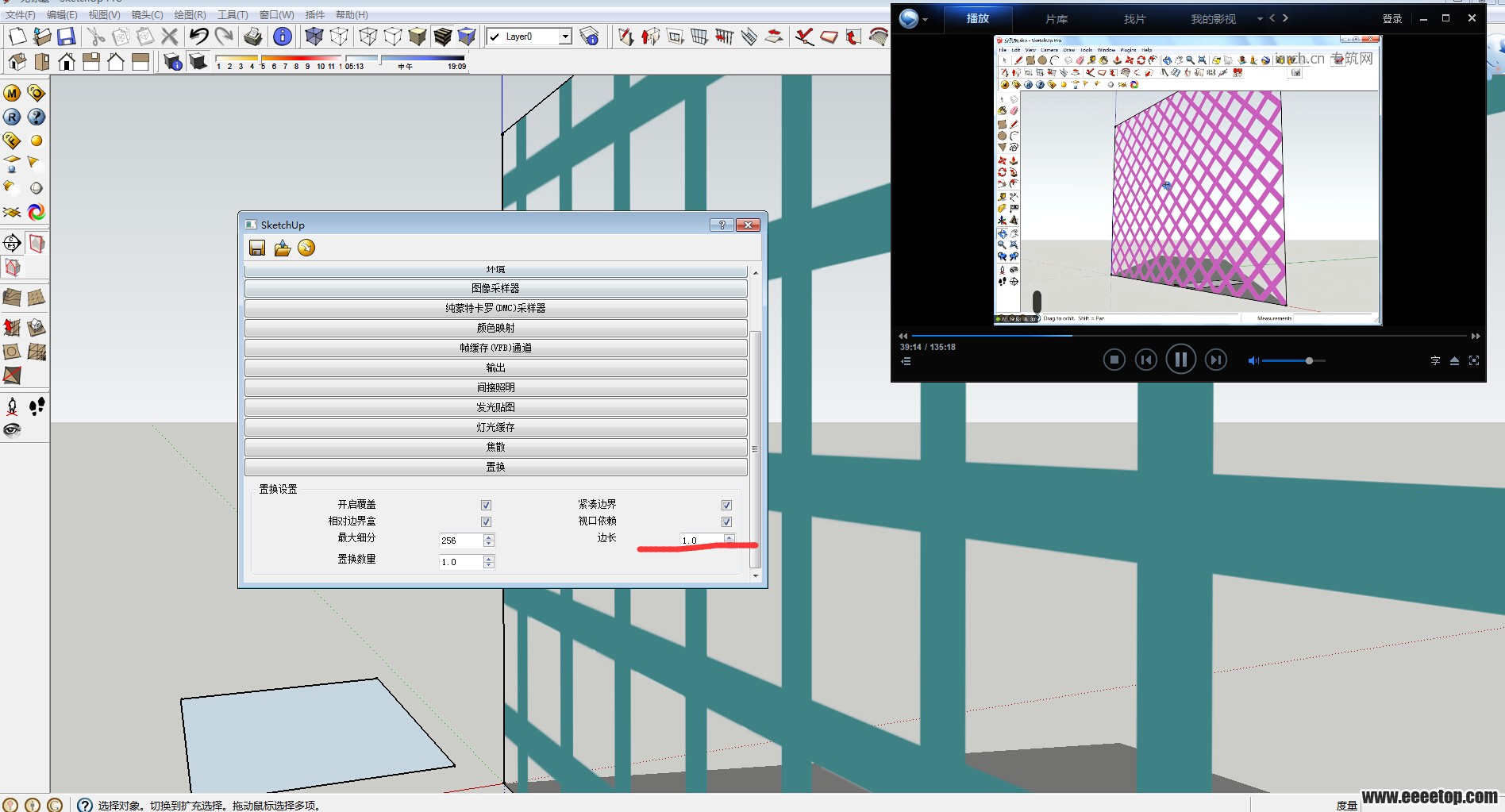

这里,把置换里的边长改小一点(默认是4,这意味着,每个像素凸起都是4)。如果对表现图要求更高,那么数值还可以再小。
然后渲染
这样就可以得到比较好的效果。但是渲染速度也会大大降低。(经常会卡进度,各位慎重调整小数值)


强调两点
1、有时链接进去通道图后,会出现比较诡异的情况,如下:
应该凸起的是中央部分,结果是边缘,因为通道图控制凹凸可能反了。
我们不必重做贴图,只需按下图所示,打开反转即可。
2、置换贴图是帮助你真实生成模型,目前Vray中的置换贴图貌似只能是单片。比如说你建一个方盒子,给其中一个面贴上这样的贴图,置换是不起作用的好像。VFS和VFR都是这样(不知道VF3D怎么样)。这种时候可以单独做一个片出来,或者使用凹凸贴图。凹凸贴图的道理同上。

大体流程就是这样,如有什么不对或者更好的方案,还请诸位不吝赐教~~
