求会做的大神解答，分析图里跟底图平行且透视一致的箭头怎么画？

这个肯定是后期加的啊，再加点透明度就行了

A-ting 发表于 2014-11-13 13:59
这个肯定是后期加的啊，再加点透明度就行了

重点：箭头怎么画出来的？箭头！

其实有两种做法，一种是在su里面直接画箭头然后导出，这样的箭头透视100%准确；第二种是直接在AI里面画，这种箭头是100%矢量。可是有什么办法两者合一呢？那就是在su里面导出然后在AI里面重新描一遍就好了，不过那样太慢了，AI用熟练了直接画的透视就差不多了，看你给的范图应该就是直接画的，要掌握好透视啊。

再补充一点，在AI中还可以画平面剪头然后调整透视，各种手段都可以有，就看你喜欢哪个了。

路遥不忧伤 发表于 2014-11-13 15:04
再补充一点，在AI中还可以画平面剪头然后调整透视，各种手段都可以有，就看你喜欢哪个了。

谢谢你的解答，也谢谢前面各位的解答，我去试试先~

wutao1993 发表于 2014-11-13 15:10
谢谢你的解答，也谢谢前面各位的解答，我去试试先~

https://www.eeeetop.com/forum.php?mod=viewthread&tid=21945
这个是我做的，就是在su里面画的剪头，你也可以试试。不过城市角度还是不要立体剪头比较好。

路遥不忧伤 发表于 2014-11-13 15:15
https://www.eeeetop.com/forum.php?mod=viewthread&tid=21945
这个是我做的，就是在su里面画的剪头，你 ...

其实我就想要BIG里的那种箭头效果

路遥不忧伤 发表于 2014-11-13 15:15
https://www.eeeetop.com/forum.php?mod=viewthread&tid=21945
这个是我做的，就是在su里面画的剪头，你 ...

感觉在SU里画箭头有点麻烦，但在AI里画用钢笔工具的箭头只是路径是平行的，箭头外形跟背景却不是平行的

wutao1993 发表于 2014-11-13 15:31
感觉在SU里画箭头有点麻烦，但在AI里画用钢笔工具的箭头只是路径是平行的，箭头外形跟背景却不是平行的

会ai但是不会画这个说明你ai还没有学精学透。本来不是很想回答的毕竟不是我的专长，既然你发错帖子了发到参数化论坛了，也算缘分，就大概说一下个人拙见吧...
大体思路你参考一下。1，固定好su相机角度，su建模，底图先渲出来，然后开箭头图层单出箭头，因为你箭头和建筑不穿插，所以叠加以后调整后期应该可以做出来。记得把底图饱和度调低。
2说你ai还不熟练（1）是因为ai做完平面的箭头以后，把网格编辑器拖出来按照严格透视重新把箭头拉出透视。估计楼主对网格用得比较少？（2）画箭头没必要整个箭头就是一根线，然后选择端点样式选个箭头。你可以直接用钢笔画个箭头的尖么，然后拖出来透视就行了呀。
个人拙见，如果能用，记得答复我一声。

DanielJin 发表于 2014-11-13 20:09
会ai但是不会画这个说明你ai还没有学精学透。本来不是很想回答的毕竟不是我的专长，既然你发错帖子了发到 ...

确实对AI不怎么熟，以前都用PS的，今天试了试在SU里画好箭头然后导出PDF到PS里的方法，感觉AI用的太不顺手了，对些关键的操作还不了解，所以半天也弄不出个所以然。想找找AI做这个平行箭头的教程，找半天也找不到一个，YouTube上也找不到，好蛋疼，缺少学习途径，做这个箭头应该我觉得应该不复杂的，就是不知道怎么下手。到处问，什么人人、豆瓣，百度贴吧都问了，怎么就没个专业点的人给我解答一下，还好在这个论坛算是有了点收获，方法的寻找还在继续...

wutao1993 发表于 2014-11-13 20:26
确实对AI不怎么熟，以前都用PS的，今天试了试在SU里画好箭头然后导出PDF到PS里的方法，感觉AI用的太不顺 ...

加油探寻，做出来以后你也可以写个小心得教程。其实没有固定的方法，只有更适合自己的，你可以综合综合大家的做法然后整理出来自己觉得效率更高的。还有，每一个分析的对象不同，所以方法也可能都不太一样的。所以我只是说我的思路，而不会告诉你方法“一定”是什么。只有你顺着别人的引导加自己的感觉走，走出来的路才是最有意义的哦~

ai不会的话ps用路径话出线，调线型，箭头单独做透视处理！！

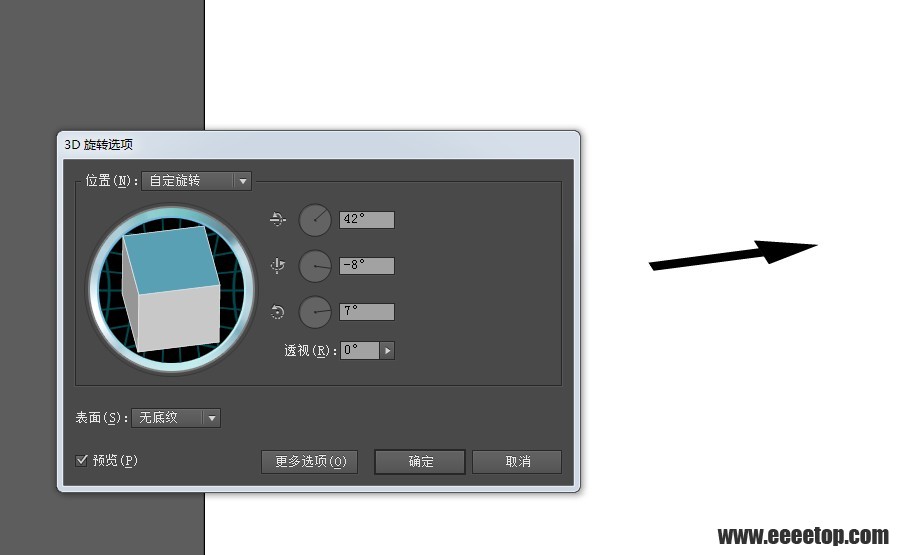

AI画出来箭头之后，用3D旋转选项调整透视效果！

这个好！的确有效

AI 倾斜工具。
