原帖内容由微信公众账号【SecondEffectGroup】【江河梦】小组发布，由【DanielJin】获得授权，进行重新整理和编辑后发布。转载请保留此行信息。欢迎大家下载由【Second Effect Group】出品的gh插件seg，其在幕墙行业，数据存储，曲线等分，数据优化等方面具有非常大的用途，并提供中文版支持。插件将不断更新，更新日志将会在本论坛同步推出。下载地址：http://www.food4rhino.com/project/segghcommon

登录/注册后可看大图

本文由组员张桂钊翻译，对gh中的一些图标意思进行扫盲，入门级的童鞋注意了。

What are theicons on a component's input/output parameter?

组件的图标的输入和输出参数是什么呢？

· Posted by Danny Boyes on March 10, 2014at 11:41am in FAQ (FrequentQuestions and Problems)

· Send MessageView Discussions

Not sure if it qualifies as a FAQ but I wanted to reference it in otherthreads without having to post the same thing over and over.

不确定是否跟FAQ是否一样。我想把它跟其他线程参照，不可能每次遇到事情都是一样的。

I/O Modifiers what are they and what do they do?

输入/输出的修饰符是什么，它们有什么作用？

登录/注册后可看大图

The I/O Modifiers can be applied from the right click Context Menu ofeither a component's input or output parameters.

组件的输入/输出修饰符，通过右击，弹出上下文菜单，可以修改选择应用于输入/输出参数。

With the exception of and they workexactly like their corresponding Grasshopper Component.

除了和以外，其他的功能，跟GH相应的组件一样。

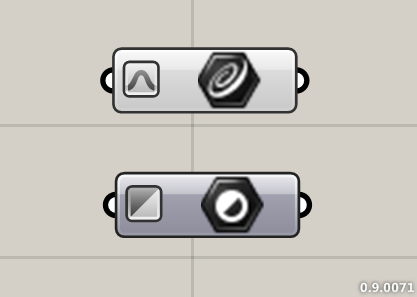

When a I/O Modifier is applied to aparameter a visual Tag (icon) is displayed.

当输入/输出修饰符应用于参数视觉标记（图标）时，会相应的显示出来。

If you hover over a Tag a tool tip will be displayed showing what it is andwhat it does.

当你把鼠标光标停在标签上，将会显示这个是什么，有什么作用。

登录/注册后可看大图

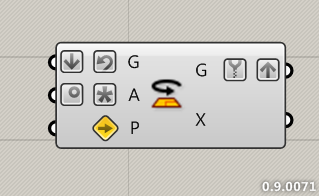

The full list of these Tags:

这些标记的完整列表：

登录/注册后可看大图

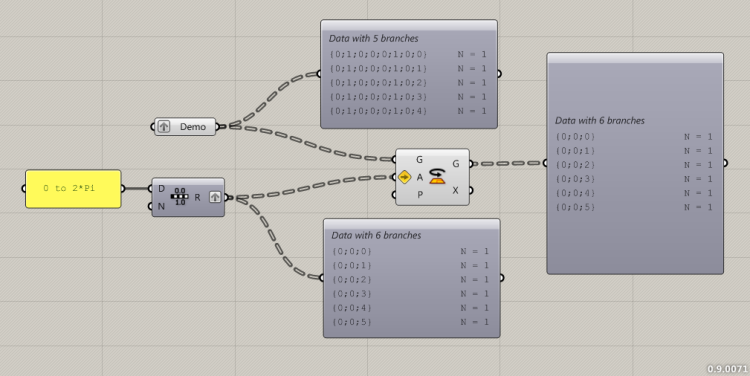

Principal

主要的

An input with the Principal Icon is designated the principal input of acomponent for the purposes of path assignment.

输入参数的“主要”是指定组件的主要输入路径的。

For example:

例如

登录/注册后可看大图

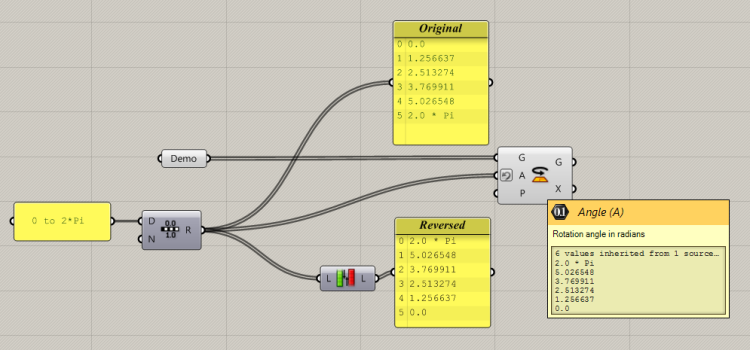

Reverse

反转

The Reverse I/O Modifier will reverse the order of a list (or lists in amultiple path structure)

输入/输出的“反转”是把列表的顺序反转（包括多个路径结构）

登录/注册后可看大图

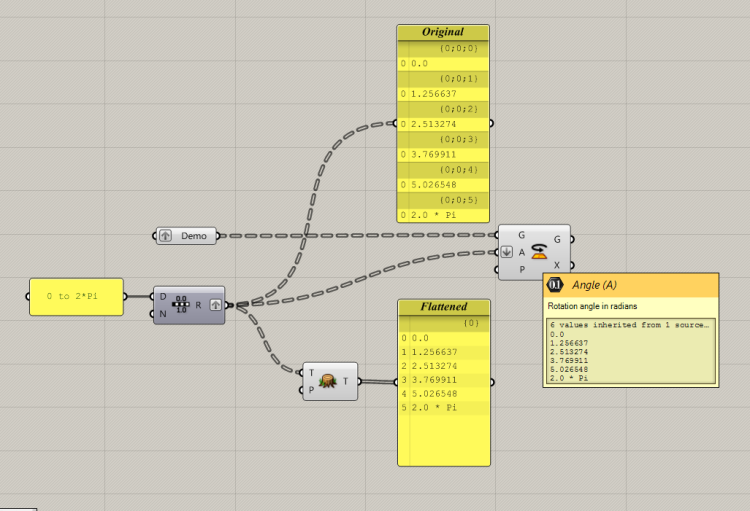

Flatten

拍平

The Flatten I/O Modifier will reduce a multi-path tree down to a singlelist on the {0} path

输入/输出的“拍平”是把多路径/树结构变为列表结构（单一路径）

登录/注册后可看大图

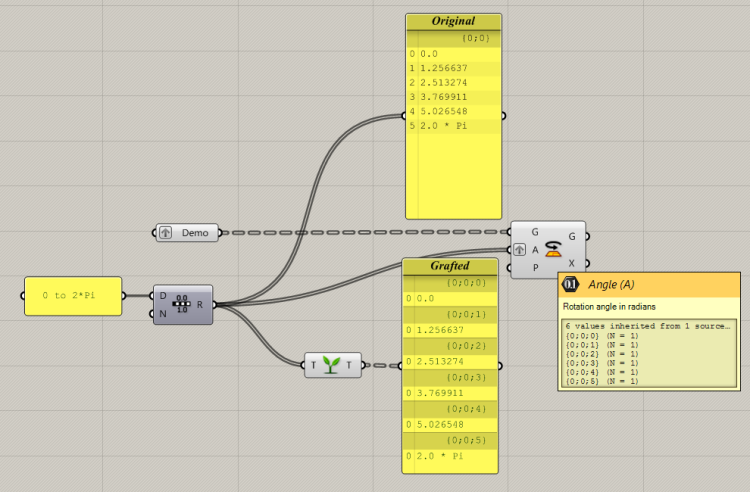

Graft

升树

The Graft I/O Modifier will create a new branch for each individual item ina list (or lists)

输入/输出的“升树”为每一个数据创建单独一个路径，形成树结构。

登录/注册后可看大图

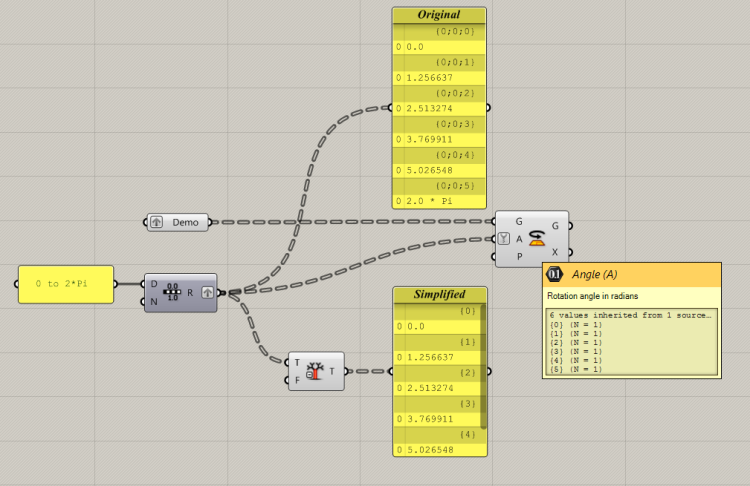

Simplify

简化

The Simplify I/O Modifier will remove the overlap shared amongst allbranches. [Note that a single branch does not share any overlap withanything else.]

输入/输出的“简化”为每一个数据创建单独一个路径，形成树结构。消除重叠之间共享所有的分支.(简化树结构)（简化后的结果是每一个分支与其他分支没有重叠的部分）

登录/注册后可看大图

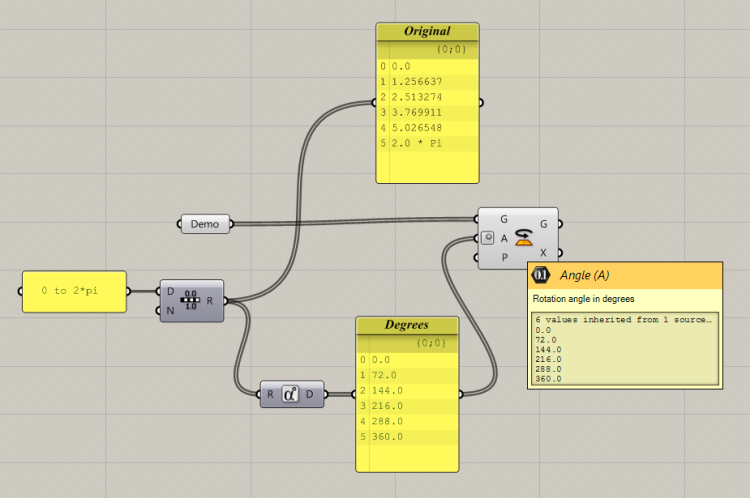

Degrees

度化

The Degrees Input Modifier indicates that the numbers received are actuallymeasured in Degrees rather than Radians. Think of it more like a preferencesetting for each angle input on a Grasshopper Component that state you preferto work in Degrees. There is no Output option as this is only available onAngle Inputs.

输入的“度化”就是把接收来的数据变为单位为度的而不是弧度。它是GH组件对度这个单位（相对于弧度来说）的偏好吧。没有输出选项，因为这是唯一可用的角度的输入。

登录/注册后可看大图

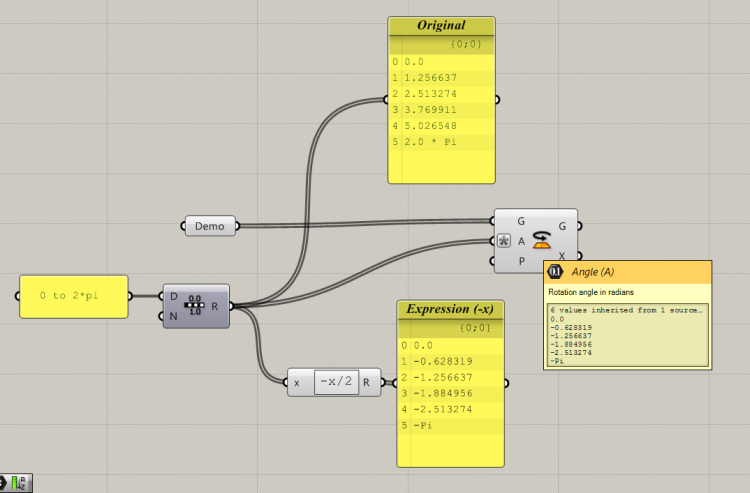

Expression

表达式

The Expression I/O Modifier allows you change the input value by evaluatingan expression such as -x/2 which will have the input and make it negative. Ifyou hover over the Tag a tool tip will be displayed with the expression. Sincethe release of GH version 0.9.0068 all I/O Expression Modifiers use "x"instead of the nickname of the parameter.

输入/输出的“表达式”就是为一个关于输入/输出值的函数式，像—x/2一样。如果你把鼠标光标停在这个标记上，将会显示这个表达式，在GH 0.9.0068的版本，把所有因变量都统一变为X了，而不是以前版本的该参数的昵称。

登录/注册后可看大图

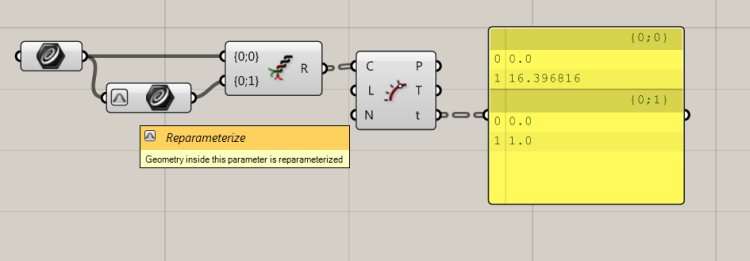

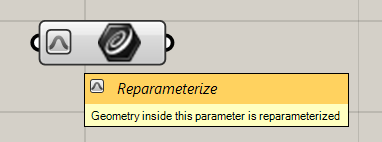

Reparameterize

重新参数化

The Reparameterize I/O Modifier will only work on lines, curves andsurfaces forcing the domains of all geometry to the [0.0 to 1.0] range.

输入/输出的“重新参数化”只会把构造线，曲线，曲面的参数的定义域单位化（（0,1））。

登录/注册后可看大图

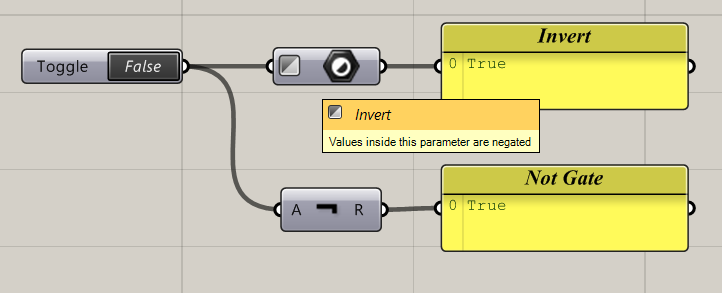

Invert

对立

The Invert Input Modifier works in a similar way to a Not Gate in BooleanLogic negating the input. A good example of when to use this is on [Cull Pattern]where you wish to invert the logic to get the opposite results. There is noOutput option as this is only available on Boolean Inputs.

对立输入的修改跟布尔逻辑非门一样，改变输入值。这是个很好的例子，（筛选模式），你希望转换逻辑得到相反的结果。没有输出选项，因为这是唯一可用的逻辑输入。
