教你写个专业且高端的设计说明

[版块:设计文本] [分类:未分类] [复制链接] 报告无效帖子查看: 7499|回复: 48

拓都将军|我的研丫头 发表于 2014-10-7 19:54:38 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

本帖最后由我的研丫头于 2014-10-7 20:00 编辑

建筑学专业从大三开始会逐渐告别手绘制图转而用电脑制图，而课程最终往往会有出A3文本的要求（毕业工作后也会经常接触做文本活儿），那么做好文本就变的很重要，想做好文本并不容易，涉及的内容很多，今天只谈如何写好“设计说明”。（后附有精美实例大家可以下载参考）

首先我们需要知道为什么要写设计说明，或者说设计说明的意义是什么。设计说明其实是“说明设计”，其意义在于让人快速了解你的设计以及获取一些详细信息。这其中包括项目背景、设计意图、总体规划，技术经济指标（不是经济技术指标奥）等等。

设计说明包括很多部分，各部分的顺序是有讲究的，但顺序不唯一，可以灵活运用。我讲一下我做册子时的常用格式。

一建筑篇

第1是项目背景

项目背景里需要介绍项目性质、具体位置、场地特征，用地面积，总建筑面积。有时还需要涉及到当地的文化背景。

第2是设计理念

设计理念就需要介绍你是如何构思创作的，基于了怎样的思考得出了怎样的答案，（其目的在于说明你的方案是有逻辑的）并且说明你的方案能带来什么。

第3是总体规划

①规划布局

②功能分析

③空间分析

④交通分析

⑤景观分析

⑥消防分析

第4是建筑设计

①平面设计

②立面设计

你觉得有创意、能体现你设计意图的地方可以着重介绍。

第五是设计依据

民用通则，防火规范等等

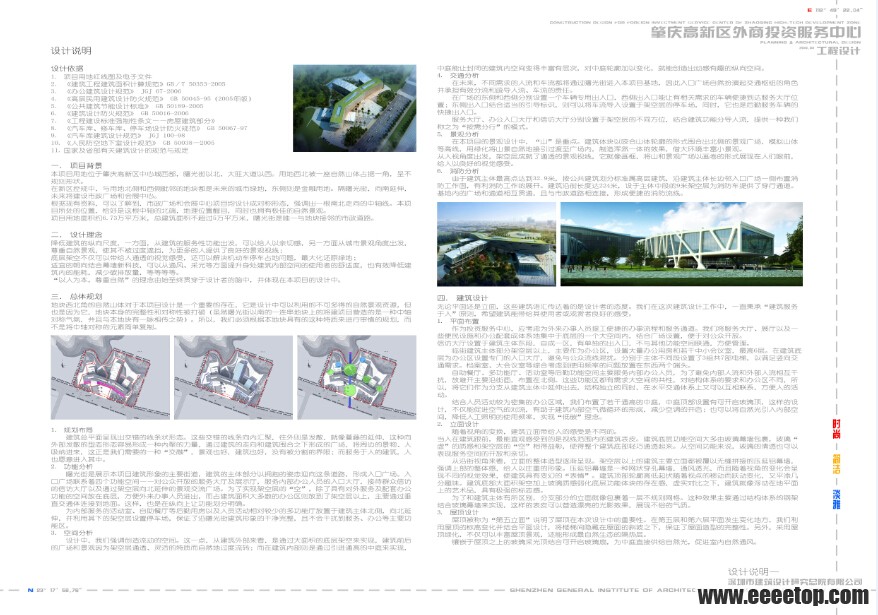

关于技术经济指标我通常是做个表附在总平面上，大家可以参考我给的附图。

二结构篇

结构设计

①工程概况

例如本工程主体由一座十层的办公楼以及三层的裙房组成，无地下室，建筑主体高40米，地块用地约101亩，拟建建筑面积52000平米。

②结构设计

就是介绍各部分用的什么结构体系。

③设计依据

即各种规范罗列。

对于课程设计以上足以，如果是实践项目的话可以参考我给的例子，在建筑、结构之后还有电气、消防。给排水等等。这里就不展开了，。

经过以上“伪装”你的设计说明就可以做到专业高端了。

楼主还处在学生阶段，以上只是个人的经验总结，所说不免有稚嫩之处，请多多指教。




评分

参与人数 3	e币 +13	收起理由
拍你的屁屁	+ 2	--------
深海点灯	+ 8	不错~应该鼓励~
zhou6467	+ 3	爆料兼分享，分享总让我们知更多。

查看全部评分

回复

聚合标签: 专业, 高端, 设计, 说明

拓邑团练|刘兴济 发表于 2014-10-7 21:38:22 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

好长的设计说明...

点评

我的研丫头

不是每次设计都会写到我所罗列的这些条目的，根据设计有重点的写。发表于 2014-10-8 10:05

回复支持

拓城校尉|木子圣 发表于 2014-10-7 22:20:00 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

这个帖子好，很少人会发设计说明的帖子

点评

我的研丫头

谢谢~~~ 发表于 2014-10-8 10:06

始终在迷茫，没找到属于自己的道路

回复支持

拓乡士官|逆向行驶 发表于 2014-10-7 22:31:09 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

学习了，学习了

回复支持

拓邑团练|tiankongzhi5 发表于 2014-10-7 23:17:06 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

刚好有用

回复支持

拓城校尉|jannyyj 发表于 2014-10-8 07:08:11 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

确实有必要看看
来自:IOS客户端

回复支持

拓邦元帅|神灵之王 发表于 2014-10-8 07:36:50 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

谢谢分享

回复支持

拓城校尉|sphinx 发表于 2014-10-8 07:47:24 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

好吧，每次我的设计说明都是凑出来的

回复支持

拓都将军|璐璐国际 发表于 2014-10-8 08:06:31 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

这设计说明确实高大上！赞

回复支持

拓乡士官|BHBH2010 发表于 2014-10-8 08:45:01 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

谢谢分享

回复支持

拓城校尉|honghaifan 发表于 2014-10-8 09:08:16 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

学生阶段要求的设计说明貌似都不超过500字

我们任务书有的还要求说明不超过100字的当时绞尽脑汁缩句

点评

我的研丫头

其实要求字数少，可能老师的目的在于让你用最少的字概括的你的设计。考验你的概括能力吧。发表于 2014-10-8 09:59

在校生活结束了
生活还要继续

回复支持

拓土新兵|凩小风 发表于 2014-10-8 09:08:17 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

想当年我们设计说明就写那么一点点。。。

回复支持

拓邑团练|gzhi 发表于 2014-10-8 09:08:46 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

谢谢分享

回复支持

拓邑团练|名人配角 发表于 2014-10-8 09:30:14 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

平时的设计说明就几行字

回复支持

拓邦元帅|baoba521 发表于 2014-10-8 09:31:09 | 显示全部楼层

发帖得20e币 e币充值开通VIP会员快速免费获取e币

呵呵学校的设计说明老师都是要求越简洁越好，，

点评

我的研丫头

帖子所罗列的条目，不是每次作文本都会全写啊，依据设计的具体情况而定，选择重要的写。发表于 2014-10-8 09:58

这周忙死了。。。

回复支持
