请问BIG公司分析图中的符号怎么画出来的

**jiexia0629** · 拓乡士官|**jiexia0629** 发表于 2014-9-25 17:12:23

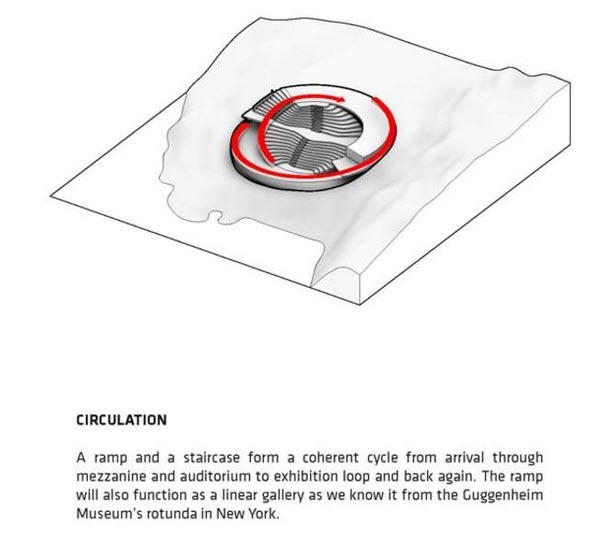

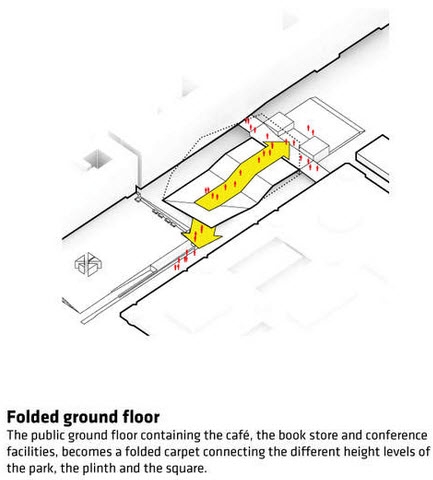

自己在AI中画了一下，发现自己所画的和BIG相去甚远啊~下面是BIG画的，BIG的分析线都是与形体平行的~包括箭头也是~~还有就是分析箭头有黑色边框怎么弄的呢？
多谢各位大神赐教~~

**zgy1041401072** · 拓都将军|**zgy1041401072** 发表于 2014-9-25 18:02:32

把箭头复制出来，把复制的那个填充去掉，边框加粗加黑，叠到原箭头上就好了啊。。。形式可以慢慢调的啊。。。办法由好多啊。

**刘兴济** · 拓邑团练|**刘兴济** 发表于 2014-9-25 18:05:04

可以在三维软件里面画符号，有时候在AI，ps软件里面画出，还可以上网有做好的符号供下载。办法也很多

**白神213** · 拓都将军|**白神213** 发表于 2014-9-25 18:50:23

简而言之，所有的分析的箭头其实是在建模软件里建的。当然你要知道BIG是不用SU建模的，人都是直接Rhino建。因为只有这样箭头的透视关系才是对的。
当然你要用SU也可以做出来，有时候比较麻烦而已。说几个重要的点吧：
1.建模就不用多说，唯一要注意的是最好建的时候分页面，也就是你的步骤是在一个SU文件里的。
2.建完了渲染。这是很重要的一步。就我个人来看，虽然BIG的分析图看着很简单很清爽，也还是渲染过的，不过在渲染的时候要注意把天空和物理相机关了，然后环境阻光开开，这是为了强化你的渲染阴影。涉及到的有关渲染问题多，就不细说了。
3.导出两个图，一个是渲染的一个是DXF文件（EPS也行）。然后PS里调一下渲染图的曝光什么的让模型纯白，再叠加一层线框就行。要是做成PDF文件的话，直接AI就做成一套了。也就是BIG那种一页一页生成的过程。
4.箭头什么的都直接模型里建，真的不麻烦。

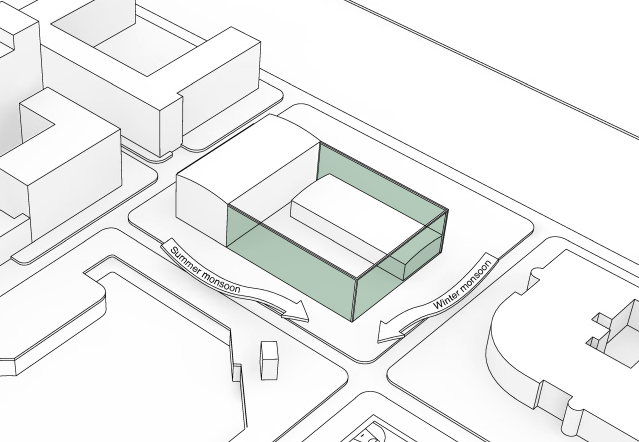

就比如这个吧，自己随便建着玩的，没后期，只是想说明一下你的关于箭头的问题。

**路遥不忧伤**

白神213 发表于 2014-9-25 18:50
简而言之，所有的分析的箭头其实是在建模软件里建的。当然你要知道BIG是不用SU建模的，人都是直接Rhino建。 ...

同意楼上的回复，我平时做分析图的时候（包括水水的中期），剪头之类的都是在su中完成的，这样透视比例都会和模型很搭配，而且很有立体感。上次做创业园区的时候就是，而且还把剪头填充了渐变的颜色，后来调整了透明度，你喜不喜欢那个外框就是个人风格的问题了，我一般外框都是留着的。
但是也不是所有的剪头都要这么做才好看。比如规划的时候，在ai或者ps里面用钢笔画出来剪头就好了，扁平化一些也蛮好看得，这个东西越用越熟练，希望你以后可以慢慢出来自己喜欢的效果。
