grasshopper负基础的菜鸟学习过程的记录（从简单到稍复杂的拓展）

**uiyr7s** · 拓城校尉|**uiyr7s** 发表于 2014-8-11 20:54:46

本帖最后由 uiyr7s 于 2014-8-11 20:54 编辑

也许和论坛里面很多人一样，最近在学grasshopper。为什么是负基础，因为我觉得我连零基础都算不上。电脑里Rhino和Grasshopper安了很久了，每次想去尝试，去看教程，发现我连教程都看不懂。。。最近在实习，额。。。你懂的。有点闲（有点这个词欠妥），就逼着自己学。总算是入门了。。。虽然我不知道这样算不算入门。

前几天，有个问题搞不懂，就问@DanielJin大神，大神比较忙，回的有点晚，后来我自己弄明白了~后来他让我把这个过程梳理一下，发到论坛里面。我觉得我才刚学没多久，不敢发帖啊~后来想想，就当是自己对自己遇到的问题的阐述吧，嗯，就梳理了一下，顺便拓展了一下。

好了，废话不多说，步入正轨！

我们打开犀牛，再调出Grasshopper插件，如下

好吧，我刚开始打开的时候，看见上面那么多的小图标，又不知道什么意思，看了会就关了。。。看不懂~犀牛自己也不怎么会，就这样打开关闭了很多次。。。
既然是负基础，那就从最简单的开始做。

如上图，我们把victor里面的square运算器拖下来（也可以在Grasshopper的面板中双击，然后输入square）。我们会看到与此同时，犀牛的视图框里出现了红色的网格。下面，我们要对网格进行调整。

双击面板，输入5，会出现拉棒，我们把拉棒与square运算器的S（size)端相连（这纯属个人习惯。因为我喜欢网格大一点），然后同样的方法，把EX端和EY端的值设为16和12.也就是说网格在X方向上有16个，Y方向上有12个。

用boundary surfaces运算器(在Suface—freedom里面的横排第二个，当然，你可以直接双击输入boundary surfaces，一般输几个就会出现在预选框内，下文不再缀速~）将网格形成面。

用Extrude将面挤出立方体，当然，你要给它一个方向。我们的面在XY平面内，挤出的方向当然是Z轴方向。我们双击然后输入Z，调出运算器。按上图方式连接。F端有默认值，所以在犀牛的Left视图里可以看到挤出的高度。
现在我想让每个小网格的高度都不一样，嗯，就成递增的状态吧，那么我就要在F端输入一组数，而不是一个数。既然是递增，那就是个等差的数列。Ok,调出等差数列的运算器series。把s端（首项）设为1（在S端右击，set number，输入1，点击对号），N端（公差）设为1，C端（数量）设置为12x16个，因为我们共有12x16个网格。

我们用panel可以看到等差数列是1为首项1为公差的数列。但是我们在犀牛里面看到的却不是我们想要的结果~

这是神马？细细看一下，是x轴方向的方格高度是一样的，Y轴方向却在递增，而且后来增的离谱~这是怎么回事？
嗯，我们先在unit Z（就是那个控制方向的运算器）运算器上按下鼠标滚轮，点击最右边的disable,（这个运算器暂时就不运行了），在F端右击，Disconnect一下（或者在按住ctrl的时候，连接等差数列运算器的S端，和unit Z的F端）

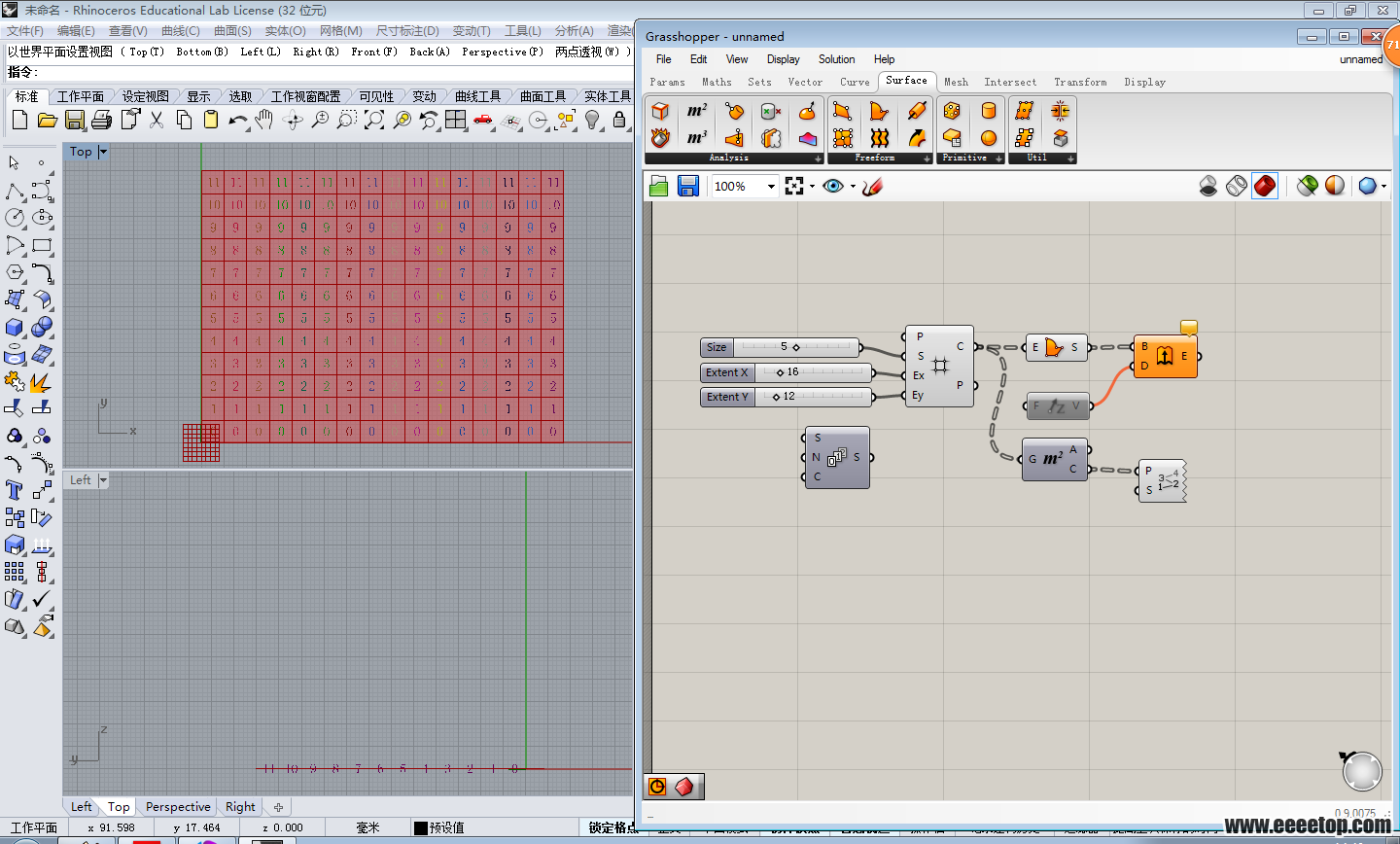

我们用surface里面的Area运算器，（图标是M平方）找到每个网格的中心点，再用point list运算器，在S端（调整将要出来的数字的大小的）右击，set number，输入2点击对号（如果2还小，就输更大一点）。以此来查看网格是怎么分组的。

果然，这些网格是Y轴方向为一组，而不是整个所有网格为一组~现在我们想要的就是所有的为一组。我们在square运算器的C端单击右键，点击Flatten.我们看到数据分组就是我们想要的了~（具体为什么，请查看其他教程里面的数据分组问题，我不详解）

现在看到的就是我们想要的了~当然数据太多了，看起来有点夸张~

我们可以把等差数列运算器的N值设小一点~

在挤出的运算器Extrude上按下滚轮，点击右下角煎鸡蛋的图标，也就是烘培~把图烘培到Rhino里面。然后再全选Grasshopper的所有运算器，按下滚轮，点击右上角，人头上一条黑带的图标，隐藏~就可以在犀牛里面看到我们的模型~

现在我想在每个小方格里面开洞~需要对原有网格进行缩放~需要用到Area运算器找到各个网格中点，再用scale运算器缩放。如下图

scale里面G端输入要缩放的网格，C端是缩放的中心，F端是缩放的尺寸，我们设为0.75，如图上图连接~效果如下

现在我想对高度进行调节，我想让高度随机变化~需要用到jitter运算器~和等差数列运算器。对等差数列运算器进行下图设置

jitter运算器的L端输入等差数列的数据，J端可以加一个拉棒，来调节随机的值（我直接设置的值，随便多少），S端可以不用管~如下连接

已经看到了结果~烘培到犀牛里面

为了减轻电脑的负荷，我把网格数量减少了~同时改变的还有等差数列运算器的公差和数量~

再作一下，我想让网格的开洞尺寸也随机，那我就把0.75的缩放尺寸删掉，把随机运算器的V值直接输给F，如下

额，缩放尺寸当然要小于1才能开洞~我就把V值传给F之前，把V值除以20，用到division运算器~如图设置连接~

好了，正常了，达到我们想要的结果了~烘培到犀牛看看

继续作，我不想让它的开洞这样随机，我想让方格离某一点近的地方开洞小，远的地方开洞大，也就是所谓的干扰~我先把之前控制开洞的取消掉，开洞回归到默认值~

我们用Point运算器，单击运算器，set one point~在犀牛的top视图里面随便点个点

用distance运算器计算方格的中心与刚才定义的点之间的距离，我们用bounds运算器可以查看距离的范围，如图~

我们知道，这个值如果直接输给scale运算器的F端，肯定是大了，因为这里F的输入范围必须为（0,1），所以我们要对这组数据重新进行映射。用construct domain运算器和remap numbers运算器。construct domain运算器的AB端分别输入重新映射后的范围，我们这里取0.1和0.9.按如图方式连接运算器，得到以下结果。

烘焙到犀牛里面

现在高度我不想随机了，我把控制高度的运算器删除（图中紫色区域内的运算器）。

删除之后我把刚才得到的干扰值运用multiplication运算器将其乘以10输给unit Z的F端来控制高度

烘焙到犀牛当中

刚才是一个点的干扰，那么如果我用一条曲线进行干扰呢？那么我只要把各个方格中心点到曲线的距离输给下图刚自定义的point点输给distance运算器的距离就行了

那么我们首先得有条干扰的曲线，运用nurbs curve运算器，在V端单击右键，set multiple points点几个点生成一条曲线

运用curve closest point运算器，把刚才设置曲线的运算器nurbs curve的c端输给curve closest point运算器的C端，把之前求得的方格的中心点输给curve closest point的P端，则其右边的D端输出的则是各个方格的中心点到曲线最近距离的值，我们把值用panel显示出来看看

删除刚才点干扰的运算器（紫色框内）并把curve closest point的D端输出的值代替刚才点干扰运算器的D端输出的值。如下图

如下图，紫色框内的两个运算器则代替了刚才的点干扰的运算器，形成了曲线干扰

烘焙到犀牛中

继续作，我想让这些方块有颜色的渐变。这将用到gradient运算器，这个运算器用来做渐变色时，需要用到点到曲线距离的端值，也就是最大值和最小值。然后颜色从最大值端到最小值端渐变，那么我们就需要求出点到曲线的端值。用到bounds运算器和deconstuct domain运算器。

如上图，把点到曲线的距离输给bounds运算器，得到的距离范围输给deconstuct domain运算器，则deconstuct domain运算器输出的S端为点到曲线的最小值，E端为最大值。
我们调出gradient运算器，和用来显示颜色的custom preview运算器，按照下图方式连接~调节gradient运算器的首末端颜色和中间的过度色。

我们看到图中有个方块颜色好像不对，青色的，色条中压根没有那个颜色

具体原因我也不知道为什么。。。但是我有办法解决。下图中的S端和L0端不连就行了，也就是让gradient运算器的起始值为0.或者你设置个拉棒，设置拉棒的值小于原S端输出的值即可

好吧，今天就先作到这，等有其他好玩的作的方法和案例的时候，再来和大家分享。
这算是教程么？因为我觉得我也是菜鸟，不能称之为教程，所以说是自己学习的过程的记录~grasshopper虽然看上去有点复杂，其实只要弄清楚逻辑关系还挺简单的。关键是逻辑~而且学着学着你就会觉得挺好玩的，起码我是这么觉得的。。。就像这个记录，从简单，然后提出不同的要求或者想法，然后一点点丰富~这个记录的方法有些不是最简单的，我只是想尝试用其他的方法来达到目的~
嗯！就这样，希望我的记录对像我这样的没什么基础的同学有帮助。也希望大神看了给我斧正，不胜感激！

**DanielJin** · 拓邦元帅|**DanielJin** 发表于 2014-8-11 21:17:26

good！评价如下：
1.我不是大神...不要和花木叔一样黑我

最近在备考申请出国比较忙哈哈
2.干扰完成的非常好，点干扰，曲线干扰，基本我当时给你布置的升级版的作业你全都做完了
3.不停有人问，XXX运算器在哪？请学习易寒同学的方法，双击直接输入名字。这个方法在花木叔小苹果教程中被称之为运算器硬入大法。事实上，上百个运算器我到现在都有很多记不清楚是干吗的在哪里。我只知道大致的范围比如相交在intersect组里。需要用某运算器的时候比如修剪，我会直接双击输入trim，把可能的运算器都拉出来看一下，看看描述一看便知符合意图的是哪一个。看不懂，请打开有道词典。所以希望群里的小伙伴以后不要再问诸如：XX运算器在哪？这个运算器是干嘛的？XX的时候应该用什么运算器啊？这种问题了。
4.Display里的神器就是point display，可以很快的帮你直观的观察分组情况，如帖子中的示意，可以立刻让你明白flatten和graft
5.类似神器还有Panel，常用来看路径，搭配Path Mapper改路径然后merge很常见。
6.给你布置的不要做一个平面来生成矩形，做一个曲面来生成干扰矩形的任务还没有完成哦！加油！这是我以前做的一个简易的没有加干扰的绸墙，你可以看一下
