CAD图框如何导入SU的layout

**幸子夏** · 拓土新兵|**幸子夏** 发表于 2014-8-9 10:27:21

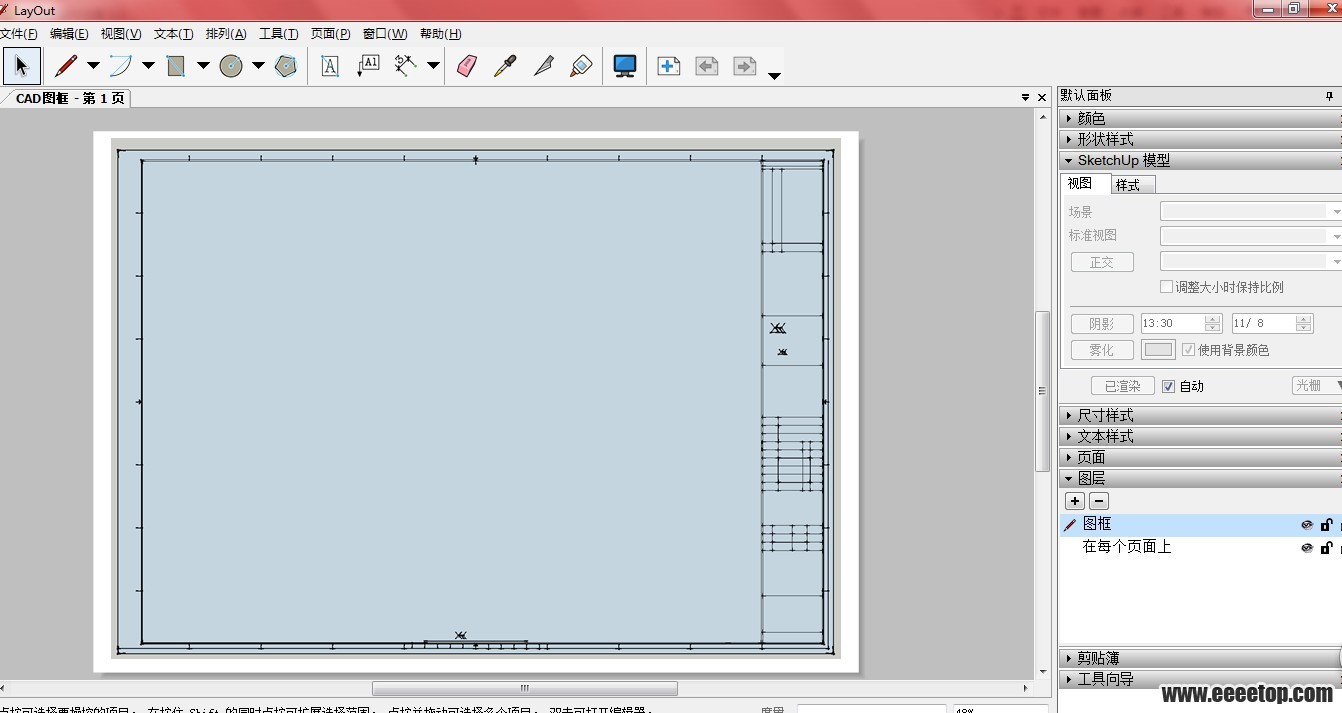

请教各位大神，如何把印有公司LOGO的CAD图框导入SU的layout以后，后期可以重复使用？就是把以下图片保存成一个模版，后期在LAYOUT导入的房屋剖面图可以直接在图框里面调节大小？

**youxi** · 拓都将军|**youxi** 发表于 2014-8-9 15:08:27

dwg好像不能直接放入layout，先要变成layout支持的格式，例如jpg，skp等。

**提线木偶** · 拓邑团练|**提线木偶** 发表于 2014-8-10 11:25:43

你可以打印成PDF，再倒入layout

**提线木偶** · 拓邑团练|**提线木偶** 发表于 2014-8-10 11:27:22

提线木偶发表于 2014-8-10 11:25
你可以打印成PDF，再倒入layout

好像不行，看错了...

**zdjdevil** · 拓邑团练|**zdjdevil** 发表于 2014-8-10 17:03:02

dwg格式先导入到su里再导入layout，然后在layout中变成矢量文件即可。

**珍奇懈怠** · 拓土新兵| **珍奇懈怠** 发表于 2014-8-10 17:36:09

先导入到su吧然后从速弄到layout吧！

**zdjdevil** · 拓邑团练|**zdjdevil** 发表于 2014-8-11 09:46:14

感谢Aaronyee的提醒，具体看你的文字是什么形式了，如果是标准的字体格式在su里是无法识别的，只能在layout中重新添加，如果是类似logo的多边形填充，还是可以直接导入su的。

**蜗牛小猪** · 拓邑团练|**蜗牛小猪** 发表于 2014-9-22 10:39:39

zdjdevil 发表于 2014-8-10 17:03
dwg格式先导入到su里再导入layout，然后在layout中变成矢量文件即可。

求指点请问如何在layout中把dwg变成矢量文件？

**蜗牛小猪** · 拓邑团练|**蜗牛小猪** 发表于 2014-9-22 17:55:06

在模型里面选择矢量然后分解再取消组合就可以了
