【By 流风】Rhino＆Grasshopper教程第五期

沧月 · 拓邦元帅|沧月发表于 2014-7-29 00:02:23

本帖最后由沧月于 2014-8-24 17:34 编辑

E拓参数化版块独立域名：csh.eeeetop.com
E拓Grasshopper讨论QQ群312673316，83296128，欢迎各位参数化爱好者的加入，请备注E拓。

今天楼主演示做个简单的模型，不要因为简单而轻视，此模型会用到一个很重要的命令。至于前面的教程出现过的命令，楼主不在圈点出命令位置。

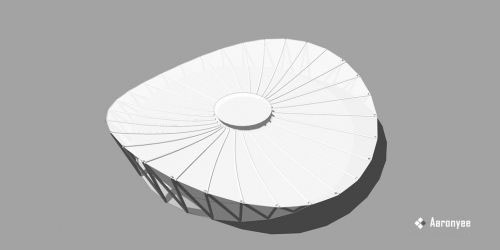

此模型用su也能简单搭建，下面是AA大神的作品。可见建模思路的重要性。

下面介绍rhino建模方法，在顶视图内画一个圆。

对于顶棚两边的起翘，当然可以用控制点的方法来调整，但这边楼主用一个快捷方法，失误率低，完成形态优美。切换到前视图，如图画线，曲线形态为预建屋顶的二维形态。可调整控制点，但由于此模型是对称的，故注意两边同时操作，保证其对称性。

使用此期最重要的命令——“从两个视图的曲线”，很别扭的名字，不过是神器，至少楼主认为是制作空间曲线的神器。按照命令栏提示一步步操作。

结果如图。楼主为何强调曲线要超出圆边界，大家可自行尝试加深记忆。

将暂时不用的线调入废线图层隐藏，利用视图配合再画一个圆并在高度上移动到适当位置，并构建放样断面线。

双轨放样得到顶棚形态。

提取曲面结构线，为平均提取，先对外轮廓等分。

移动接缝点至断面线交点处。已在交点处就无需再移动，右击确认接缝点。

点击成组便于今后选择，输入分段数，确认。

生成结果，不调整接缝点的缺点就是断面线可能在提取结构线后是多余的，可自己思考原因。

接着就是提取v方向上的结构线，命令默认是u方向，点击切换，成v方向。

点击参考点生成结构线。

由于是对称模型，可提取一半，然后对称。

选取全部结构线，成管，管径自画或输数据，推荐后者。

选中小圆，如图按住shift向外拖动操作轴缩放点，适当把圆放大，也可直接点击一下输入放大倍数。

向上挤压，点击实体选项，输入挤压高度。

底座和支撑杆件做法大同小异，楼主不再赘述。这边偷个懒解决，很简单的一组小程序，会在grasshopper篇内放出，有兴趣的可以先自学研究下。

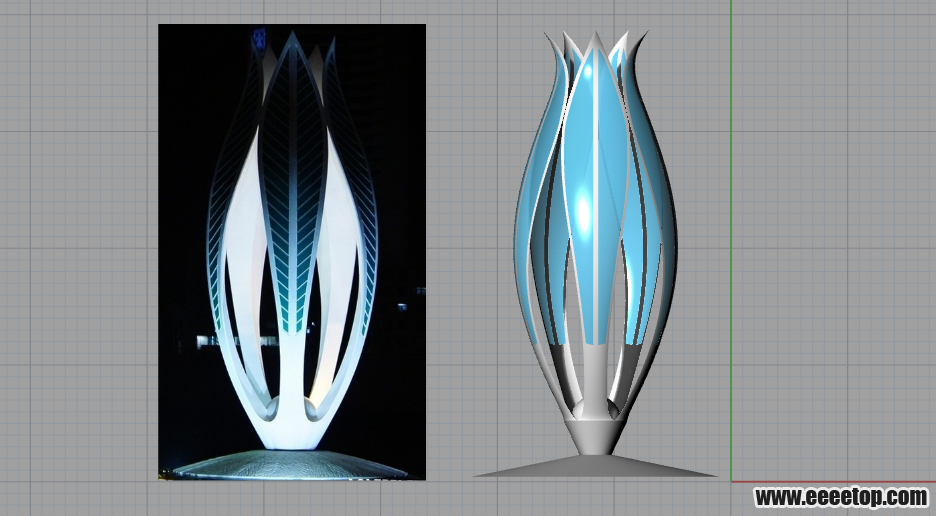

大家可上传随教程完成的作品，但本期的作业为前段时间一个拓友提出的柳叶灯建模问题，楼主提供修改过的图片一张，大家可参照建模，这种空间曲线的建立只需活用本期楼主重点介绍的命令即能轻松完成，楼主只需看到完成叶子形态模型即可，不需要对各叶片的连接深入，楼主会在讲解过相关命令后继续作为作业布置，当然，欢迎整体完成。

流风

2014/07/28 23:37
