【By DanielJin】由浅入深学Grasshopper 一道不简单的思考题


[版块:参数化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 25917|回复: 51
拓邦元帅|DanielJin 发表于 2014-7-10 18:11:52 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
【By DanielJin】由浅入深学Grasshopper 一道不简单的思考题

前言:Hi everybody!世界悲期间你跳楼了吗?
我的GH群号:312673316
首先感谢E拓感谢梁叔赠送的笔记本,很喜欢的说~
其次希望大家没事儿上E拓就点一下百度的广告,然后再关闭就行了。点击可以为E拓带来运营经费,支持一下E拓。我群里的小伙伴都没事儿点点吧!
再然后,E拓的手机客户端发布啦!你还没下载吗?快去下载吧!安卓,苹果均有哦~

今天我们来说一个小的思考题。这个思考题十分有(wu)趣(liao),电池个数也非常的少,但是!并不算简单。上两期教程我们都一直在讲数据结构,通过今天的小思考题,我们能对数据结构进行更深(jiu)刻(jie)的认识。

这个思考题的命题很简单,是一个排序分组问题。我们借用的数学模型是被用烂了的Voronoi,如果你不知道什么是Voronoi,请自行百度哟~

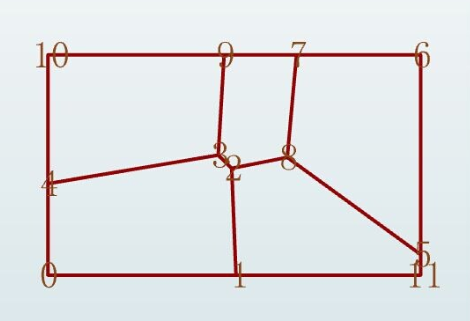

首先我们在一个长方形内构建5cellvoronoi,并将每个点(如图12个点)进行全局排序。

我们要求最后得出这样的表格:其中右上角的分组代表标号为ncell,如第0,1,2cell,而下边的点分别为该cell在全局排序中的序号。即编号为0cell5个顶点序号分别为{0,1,2,3,4}而序号为4cell5个顶点的序号分别为{7,9,3,2,8},并要求顶点顺序为逆时针排列。
即,4cell0-4五个顶点在全局序号中分别为7,9,3,2,8且这五个点按照逆时针顺序排列。

求:输出此表格的电池图(要求不但对5个cell适用,对几万个cell也适用,因此请尽量优化你的电池)。
答对的赏DanielJin的热吻湿吻一枚

提示:要注意的是,该思考题不只一种解法,我手上就有四种解法(包括一个编写了脚本的解法),如果你会编写C#那么你可以试着用脚本来解,当然我更推荐纯粹用自带的电池来解,甚至连去除重复点都不要用袋鼠,这样你会对数据相关的电池有更深刻的认识。当然了,有些解法可以用六七个电池就解决(不计算voronoi生成的相关电池)。

最后,请大家积极研究,我们的GH交流群号是312673316,解法和相关讲解将会随后作为教程放出,包含我在设计过程中以及各位设计过程中可能出现的很多很多难点。请各位先自行思考,自我思考和练习是进步的最有效方法,秒杀所有的教程。

评分

参与人数 3e币 +3 收起 理由
lzq_1215 + 1 交流多进步,碰撞思维火花最珍贵。
戒戒 + 1 交流多进步,碰撞思维火花最珍贵。
lxl217114 + 1 向上好少年,多学多思多练多设计。

查看全部评分

我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
 楼主 | 拓邦元帅|DanielJin 发表于 2014-7-11 10:08:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
该思考题有很多很多种解法 请各位将输出的panel贴图附上(回复要点高级模式才能发图哦!)我会将评分给各位。同时请将电池发送至332406004@qq.com邮箱,我将会在随后更新的教程中加入各位的程序图。
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
管理员|深圳老梁 发表于 2014-7-10 18:53:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我这个门外汉来帮忙顶一下!来解答的都给e币
拓都将军|刘亦菲 发表于 2014-7-10 22:29:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
看。。。不。。。懂
拓邦元帅|神灵之王 发表于 2014-7-10 22:53:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
本帖最后由 神灵之王 于 2014-7-10 23:23 编辑

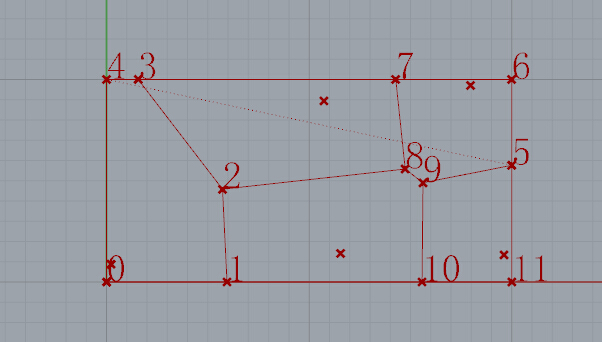

QQ截图20140710225144.jpg QQ截图20140710232050.jpg 分个组就行了

评分

参与人数 2e币 +30 收起 理由
DanielJin + 20 good!
深圳老梁 + 10 参与有奖!

查看全部评分

管理员|深圳老梁 发表于 2014-7-10 23:10:45 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

不知道答案符不符合要求,但参与的精神非常可贵!
拓邦元帅|神灵之王 发表于 2014-7-10 23:26:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2014-7-10 23:10
不知道答案符不符合要求,但参与的精神非常可贵!

应该不会有错
 楼主 | 拓邦元帅|DanielJin 发表于 2014-7-11 10:05:34 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

请把电池发至332406004@qq.com 么么哒!
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
 楼主 | 拓邦元帅|DanielJin 发表于 2014-7-11 10:09:12 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
刘亦菲 发表于 2014-7-10 22:29
看。。。不。。。懂

接触参数化了就看得懂啦!
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
拓邦元帅|神灵之王 发表于 2014-7-11 10:47:22 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
DanielJin 发表于 2014-7-11 10:05
请把电池发至 么么哒!

已发送,请接收
拓都将军|拿老婆换饽饽 发表于 2014-7-11 12:32:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
好(kan)神(bu)奇(dong)啊
 楼主 | 拓邦元帅|DanielJin 发表于 2014-7-11 19:59:00 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

已经看过啦!非常巧妙的数学转换,眼前一亮,很好很强大!亲可以再试试不用Set的电池组,尝试新的方法。在之后的解答贴中我会贴出您的答案,希望您可以在留言中进行一些思维讲解!多谢!
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
 楼主 | 拓邦元帅|DanielJin 发表于 2014-7-11 20:01:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

唯一有点出入的是因为数据分组的方法不同,最后输出的panel路径多了很多无效的上级路径{0,0,}哈~
我司提供建筑方案设计/全流程BIM设计/参数化设计
有兴趣欢迎站内信或在https://www.jianzhu.us进行商务洽谈
我的《Grasshopper从入门到进阶》课程购买地址为https://www.tuozhu123.com/course-54.html
拓邦元帅|神灵之王 发表于 2014-7-11 21:32:24 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
DanielJin 发表于 2014-7-11 20:01
唯一有点出入的是因为数据分组的方法不同,最后输出的panel路径多了很多无效的上级路径{0,0,}哈~

这个只要对其最后进行simplify就好了 QQ截图20140711213057.jpg
拓邦元帅|神灵之王 发表于 2014-7-11 21:47:09 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
DanielJin 发表于 2014-7-11 19:59
已经看过啦!非常巧妙的数学转换,眼前一亮,很好很强大!亲可以再试试不用Set的电池组,尝试新的方法。 ...

你指的不用set是指纯粹的不用这个电池还是不用消除重复点?
