老梁SU温故知新5:组件剖切开口的最关键步骤是什么?


[版块:可视化设计] [分类:经验教程] [复制链接] 报告无效帖子查看: 57260|回复: 119
拓邑团练|yving 发表于 2014-7-4 14:18:27 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
刚才又做了好几个洗手池做实验,又失败了好几次,不过现在终于明白一些了!
失败的几次:
1.把台面制成了组件/群组,于是洗手盆放进去就切割不了开口了→很纳闷如果我在做建筑要开窗的时候主体墙体是不是就不能弄成组件或群组,那样的话我做的东西不都黏连在一起了么→才刚刚自学SU的新人,很多都不懂
2.直接用原洗手盆组件移动到台面上也是切割不了的,要复制一个新的放到台面上去
3.的确按老梁的失败方法做是失败的
4.不知道设置“黏接至“所有、垂直、水平、倾斜”“有没有什么作用或不同,感觉都是习惯了选所有;移动的时候没有参照,经常移动不到想去的地方
拓邑团练|chenxuancheng 发表于 2014-7-4 14:51:02 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
学习了,操作下
拓都将军|刘亦菲 发表于 2014-7-5 00:06:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
yving 发表于 2014-7-4 14:18
刚才又做了好几个洗手池做实验,又失败了好几次,不过现在终于明白一些了!
失败的几次:
1.把台面制成了 ...

你可以直接把全部的墙体放在一个组里面(一般不用双墙,直接拉体块就可以了),然后进入这个组做窗户的组建。这样一来,你的墙体和窗户就在一个组里面,而且墙体是被开洞了的。也方便修改。
拓都将军|刘亦菲 发表于 2014-7-5 00:12:47 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
王安平 发表于 2014-7-3 16:43
还有最近我发现的一个问题,不知道是不是就我不知道。就是这个切割开口命令,组件一定不可以是组件里面套着 ...

比如说,窗户这么一个组件,很多时候我们会喜欢把窗框设置成组群,然后玻璃是组群,最后整体设置成一个大的组件。。。。。你建窗户的步骤是错的。一个窗户他最外围肯定是一个可以切口子的组件。所以,你的窗框和玻璃肯定是在这个组件里面的。那么步骤就应该是这样:1,开洞创建组件(确保在其他地方可以随意开口)2,进入这个组件,在组件里面做窗框和玻璃并组成群组。
拓城校尉|1563386402 发表于 2014-7-5 08:00:21 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
哎妈呀终于明白了
拓都将军|王安平 发表于 2014-7-5 10:32:01 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
刘亦菲 发表于 2014-7-5 00:12
比如说,窗户这么一个组件,很多时候我们会喜欢把窗框设置成组群,然后玻璃是组群,最后整体设置成一个大 ...

我的意思是,当你确定开口的组件后,这个组件里就不能全是组群,得有一个基本的对象用来确定切割开口。即使里面的组件也勾选了切割开口,也还是没法切割。另外组件里面也只会是基本对象和组群,不太可能会去建组件。我不知道我理解的对不对~
享受设计
拓邑团练|yving 发表于 2014-7-5 10:42:28 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
刘亦菲 发表于 2014-7-5 00:06
你可以直接把全部的墙体放在一个组里面(一般不用双墙,直接拉体块就可以了),然后进入这个组做窗户的组 ...

太谢谢你了~~大二升大三准备电脑出图可是对软件还是一窍不通。现在终于解决了个大问题
拓土新兵|monyaZ 发表于 2014-7-6 10:41:13 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
又学到东西了
拓乡士官|dawde999 发表于 2014-7-7 16:43:57 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
在墙上开创要两个洞,这个好像只能开一个洞,我试了好久都不行,可以发个在墙上开窗的吗
拓土新兵|郑州市 发表于 2014-7-7 21:12:51 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
深圳老梁 发表于 2014-7-3 16:34
你说的是水平面吧。多练习一下表达···

不成功的那个也只能在水平面移动,创建其它组件,无论是什么 ...

竖向不适用啊,如墙上开窗
拓乡士官|jblll 发表于 2014-7-9 11:01:07 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
谢谢分享!!!
拓城校尉|chennuo123 发表于 2014-7-9 11:54:15 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
谢谢老梁分享。我有时候也遇到这样的问题。
拓城校尉|五百斤的麦子 发表于 2014-7-9 23:57:35 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
dawde999 发表于 2014-7-7 16:43
在墙上开创要两个洞,这个好像只能开一个洞,我试了好久都不行,可以发个在墙上开窗的吗

墙体画矩形,做组件

墙体画矩形,做组件

墙体画矩形,做组件
进入组件,将矩形面向后推拉一定厚度,再删除墙上的面


进入组件,将矩形面向后推拉一定厚度,再删除面

进入组件,将矩形面向后推拉一定厚度,再删除面

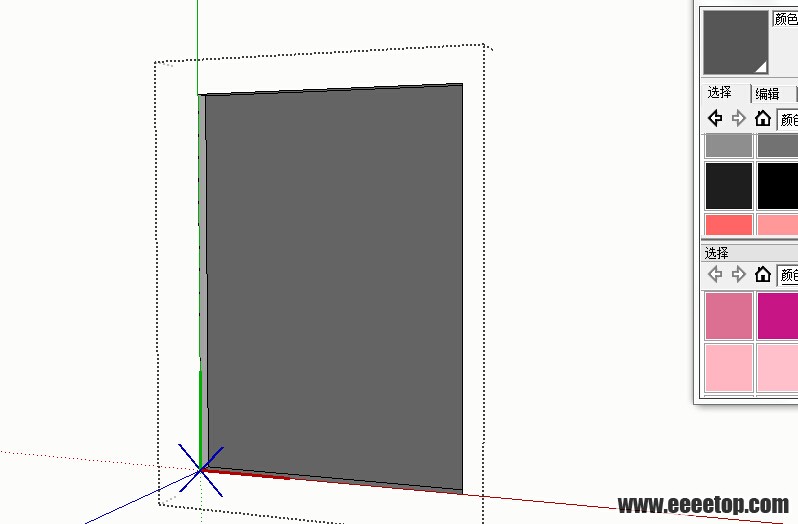

上色

上色

上色

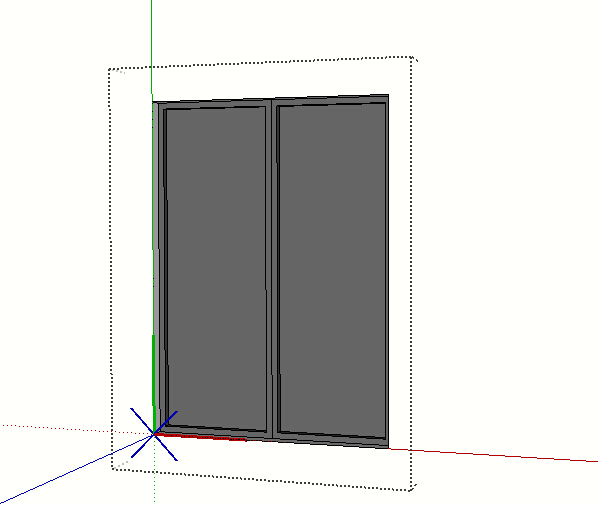

自作窗户

自作窗户

自作窗户

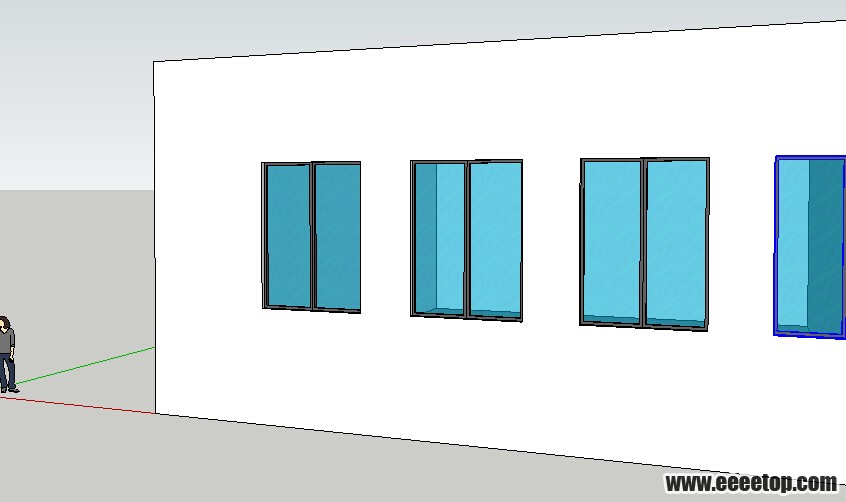

玻璃上色,复制几个看看,可以用哦

玻璃上色,复制几个看看,可以用哦

玻璃上色,复制几个看看,可以用哦




拓城校尉|fengbuting 发表于 2014-7-17 10:25:20 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
去试试看!
拓邑团练|kashenshike 发表于 2014-7-17 16:00:19 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
试了一下,果然好用
