剧场设计ready go！

一、
任务书：
1、设计选址：北京京西原首钢厂区内晾水池南侧地段，用地面积15000m2。

2、剧场为多功能小型剧场，仅供小型话剧、戏剧、歌舞剧、音乐会演出，不考虑电影放映的需求。剧场规模为不超过800人。总建筑面积约6000平方米（可上下浮动10%）。

3、室外露天剧场不严格执行声学与视线的技术性要求，可以结合室外环境布置，规模无限制。

4、室外设观众小汽车停车位60个（其中残疾人停车位2个以上），并考虑演员用大巴1辆、道具用车2辆、贵宾小汽车5辆、工作人员小汽车10辆的停放。小汽车停车位2.5*5m，大巴、道具车停车位4*12m。

5、剧场采用人工照明和空调设施，其它空间尽可能考虑自然通风与采光。大跨结构方案可采用钢筋混凝土预应力梁、桁架等结构方式。

6、建筑限高24米，允许局部设不超过40米的突破体，绿地率大于30%。

7.基地环境

基地

二、构思

首先说明一下，这次设计为两个人合作设计。于是初期构思都分别出了，然后再综合选择。

前两个构思是我的，后一个构思是同伴的。

构思一：

构思来源

这个是第一个构思，本人比较偏向这个。因为做完这个构思以后距离上课的时间还有，所以又另外想了一个构思，不过后来觉得好丑。

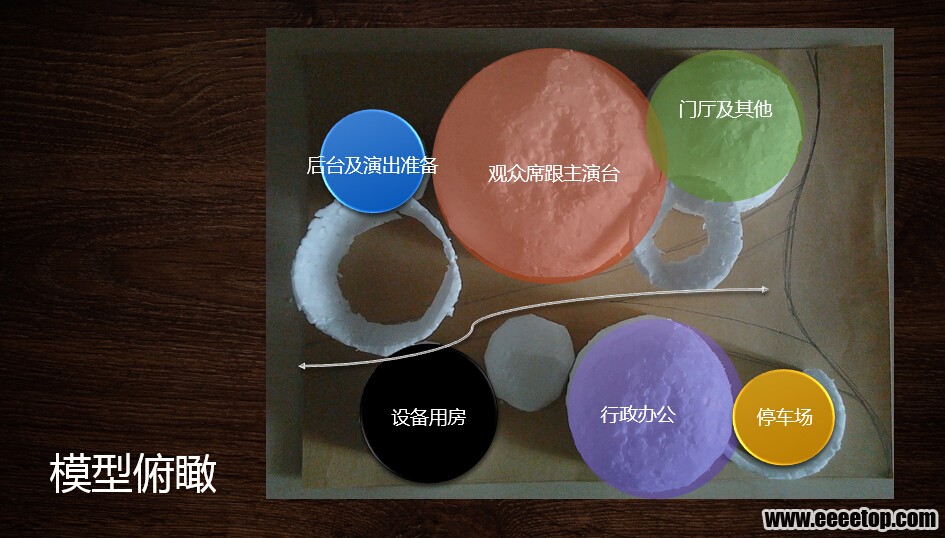

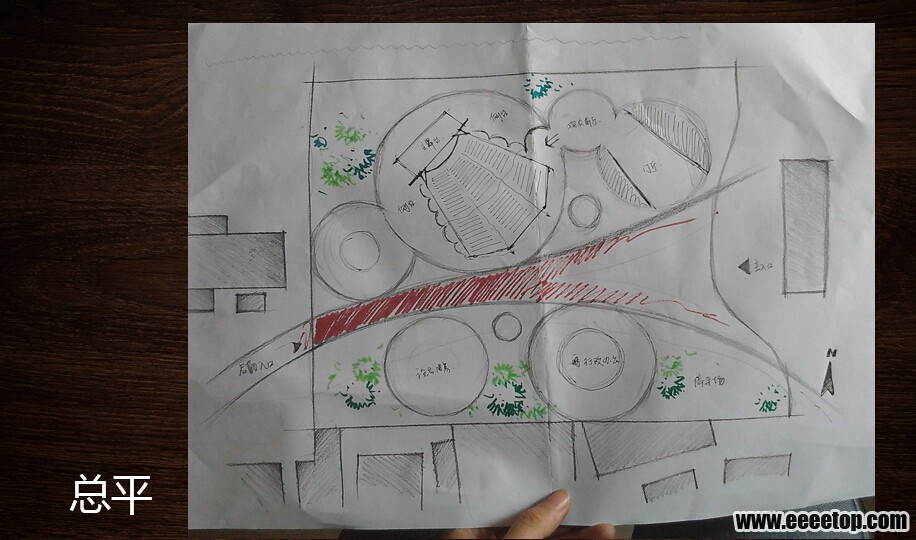

构思二：

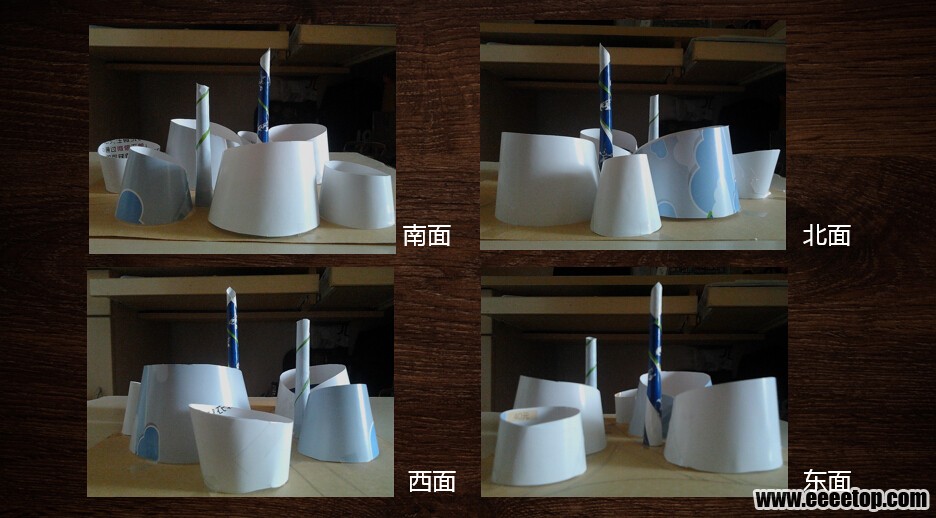

接下啦是同伴的构思。从废弃的铁轨里长出的新生命。代表旧工业时代的过去和绿色节能时代的到来。一种新生。

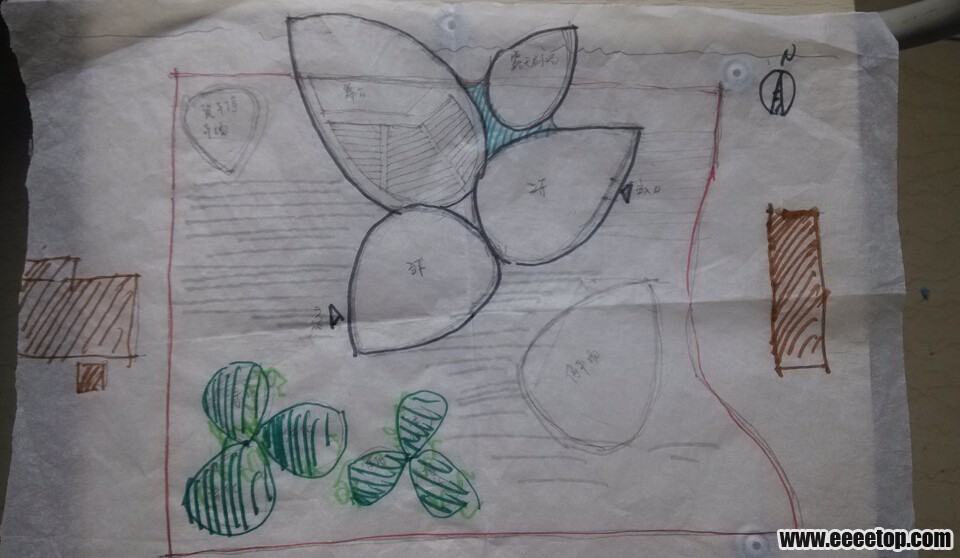

构思三：

方案全都给老师看了，老师说可以分别深入下去再做选择。。。好吧尼玛我们其实是想深入的但是介于偷懒和没时间（如果你觉得是借口就是借口吧啊哈哈哈哈~~），所以选择了其中的一个也就是最后一个构思三深入下去。（其实我想说，我有种忍痛舍爱的感觉~~偶也是很喜欢自己的想法的。。。but我一般考虑别人多一点，算坏事吗？哈哈）

三、建模

然后我用SU简单做了个三瓣的和四瓣的模，推敲一下

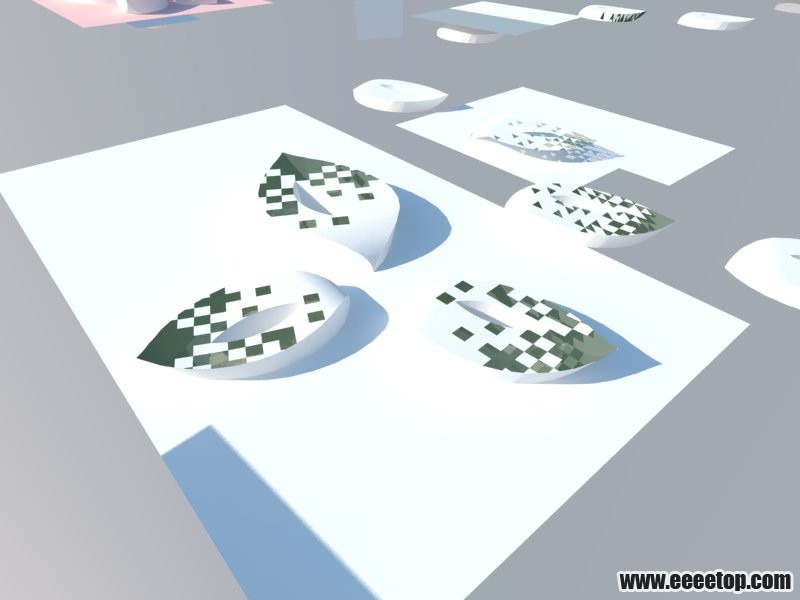

三瓣的：

四瓣的：

然后选择了四瓣的。

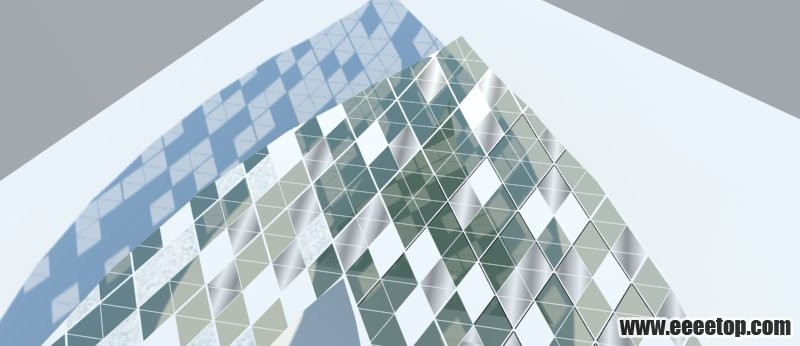

接下来推敲开窗的方式：
方形的：

三角形的：

菱形的：

后来选择了菱形的。

四、CAD
开始详细的做内部功能流线，画墙体布置柱网等。

五、排版出图
好吧接下来是暗无天日的刷夜模式！！！
各种电脑卡蹦，各种神PS，各种乱七八糟的分析图~~~【此处略去1千万字！】

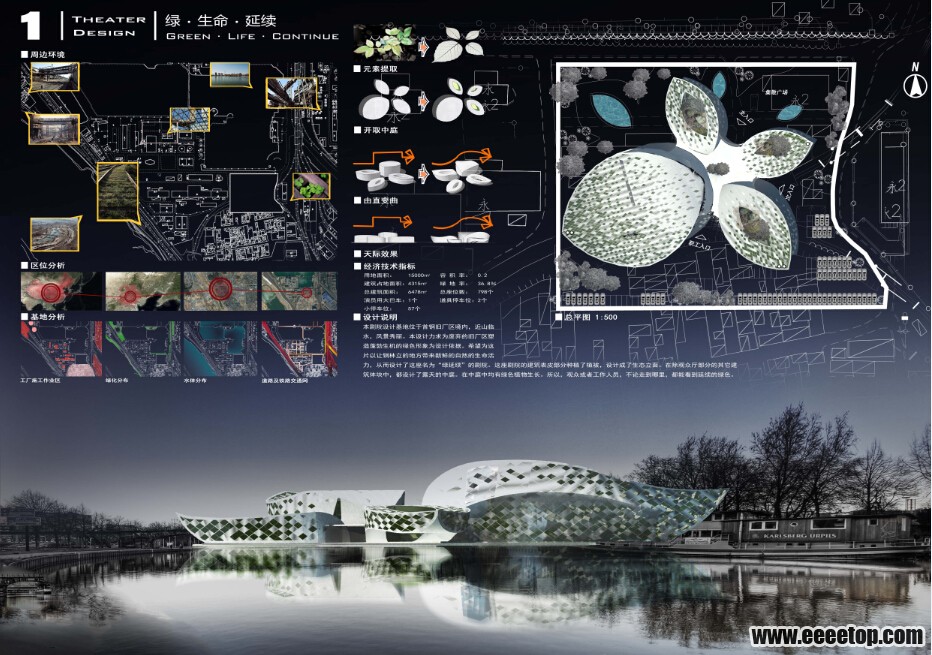

于是乎，给老师献上的最后大餐：

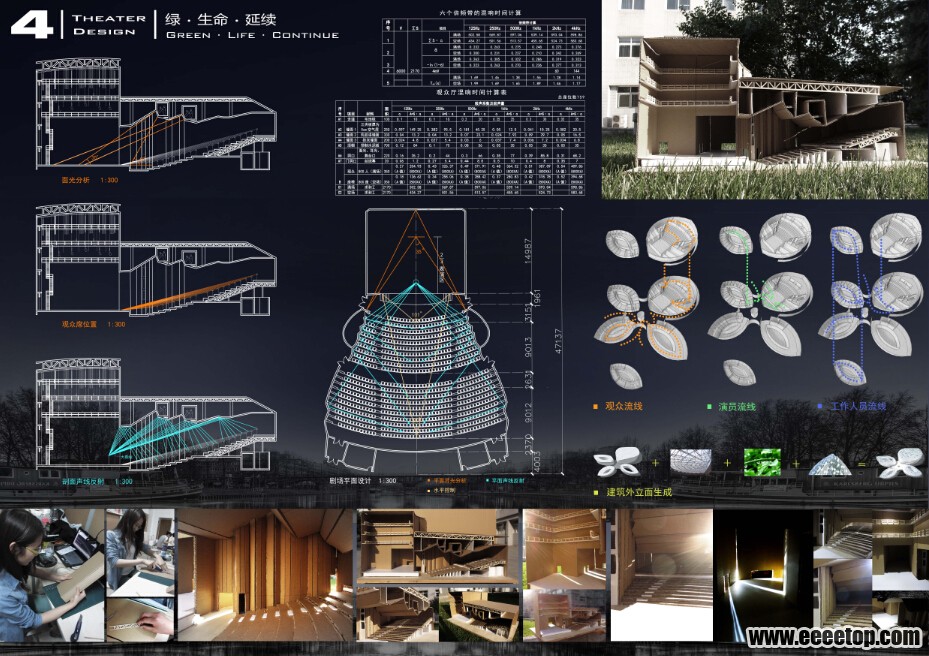

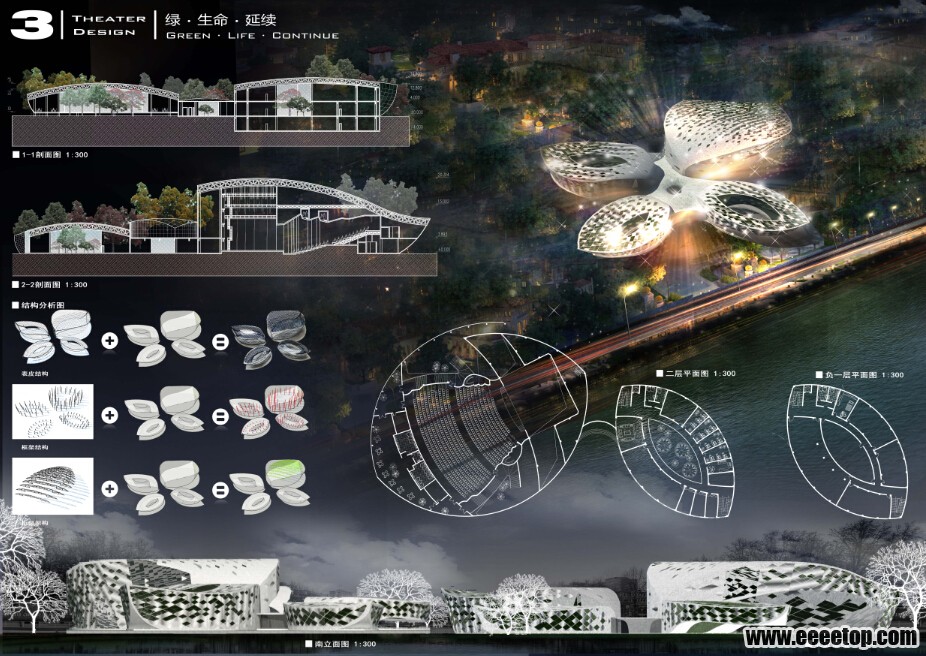

以上是全部4张的A1图。

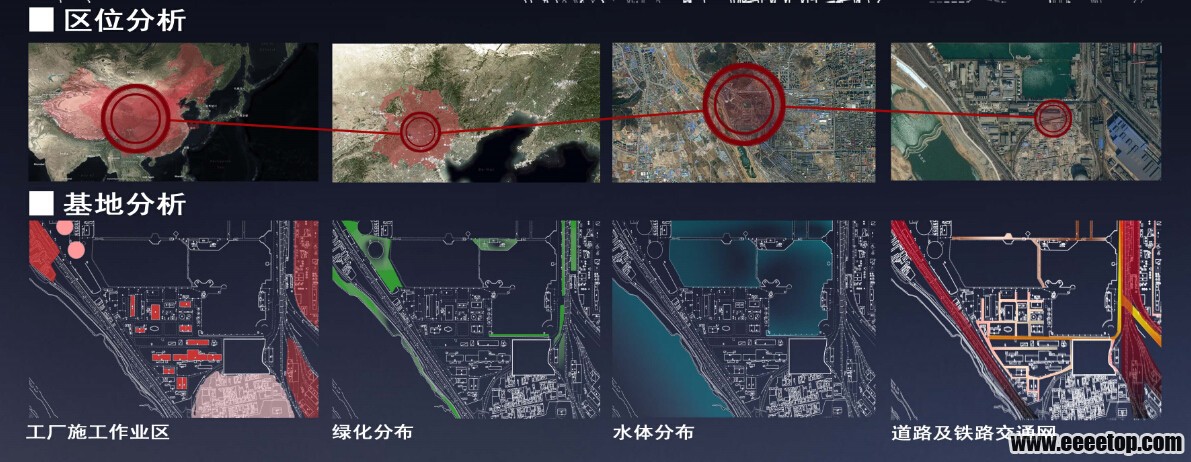

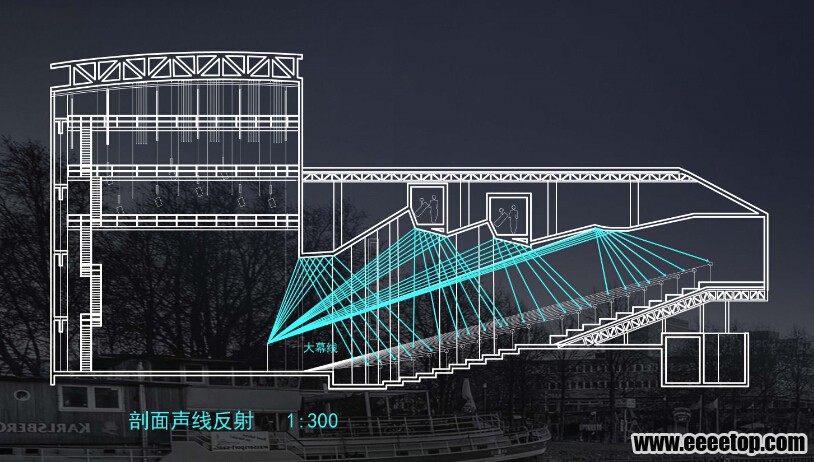

还有一些细节分析图效果图啥的：

只从有了PS，妈妈再也不用担心我渲染不过关了！

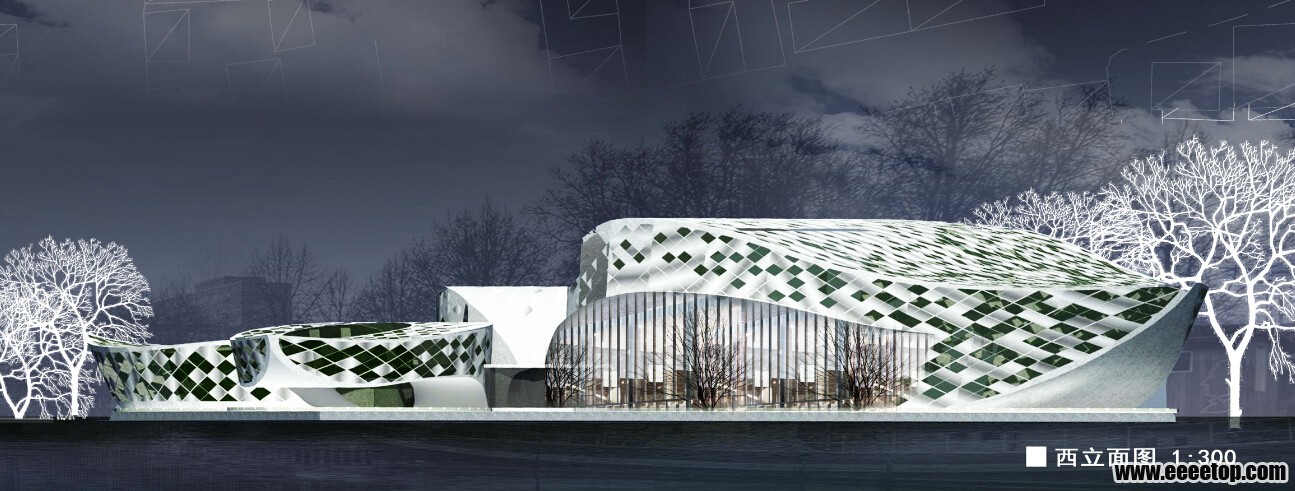

因为这个立面比较好看所以就放这个就好了啦哈哈哈~~

分析图也是马马虎虎做的，就靠这些凑版面了！！多谢你们，亲耐的分析图思密达！哦，不，亲耐的分析图么么哒！

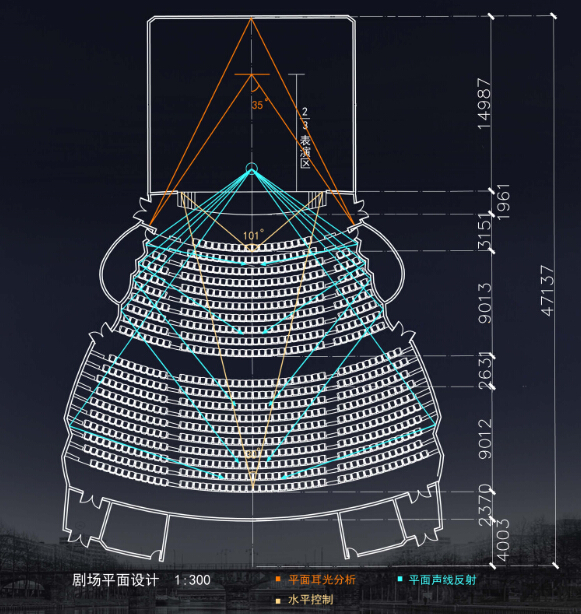

据说本次剧场设计的目的是为了让我们搞清各种声学光学视线分析！然后同伴的CAD果然画的很严谨！！！多谢思密达！！

啊哈哈有一个插曲，因为两个人人手不够加上时间紧迫，同伴“厚颜无耻”的叫她家蓝盆友来帮我们做模型！！！果然是夫妻同心，其利断金！！大大滴赞！【额。这个不算作弊吧？啊哈哈哈老师千万不要看到~~】

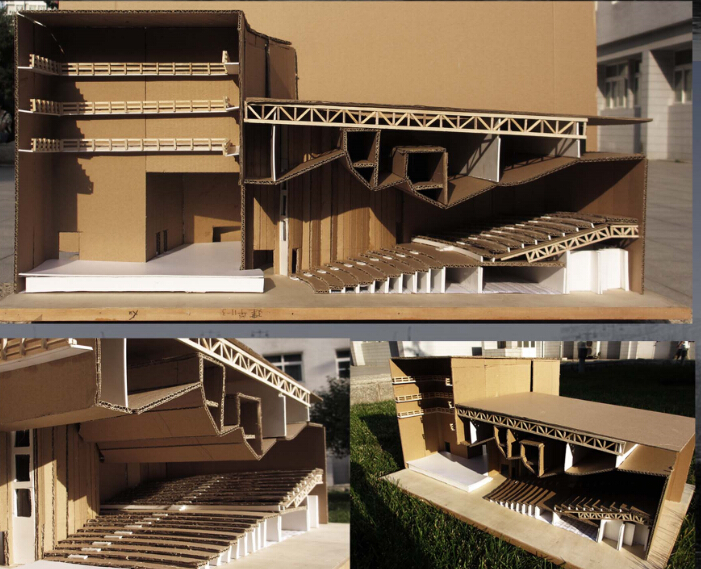

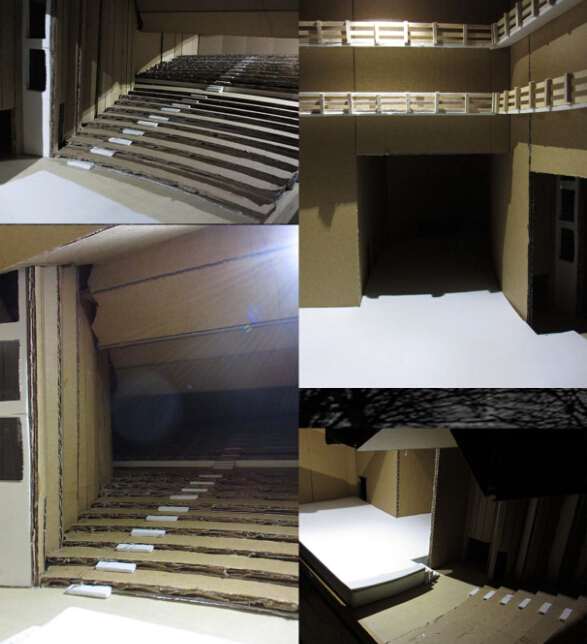

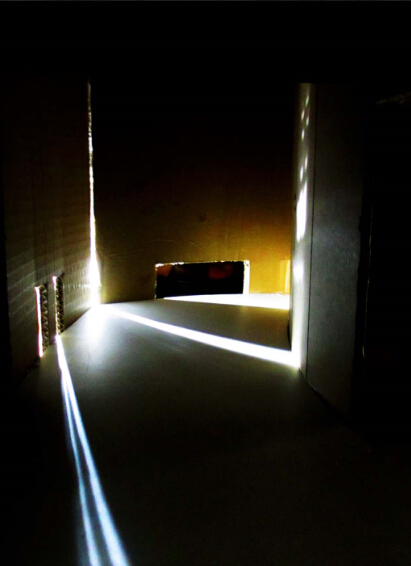

模型：

以上是本次所有内容~~原来写作文还是蛮累的哇~~
