这样的箭头怎么画出来的？求详细方法~~~

**arcgy** · 拓邑团练|**arcgy** 发表于 2014-2-12 22:01:12

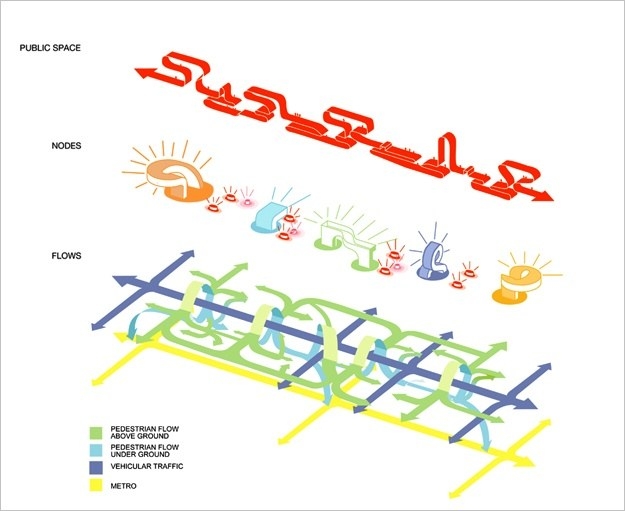

一直想在流线分析里画这样的箭头
ps只会一点点
ai只会一点点
su不会渲染
怎么画出来这样的箭头~~~

**jin1991** · 拓都将军|**jin1991** 发表于 2014-2-13 11:45:34

用rhino会简单一点点，su的话手工也可以，用一些小插件会快些，或者用cad画线条导入su做，或者cad画线条导如ai加工，都很简单。

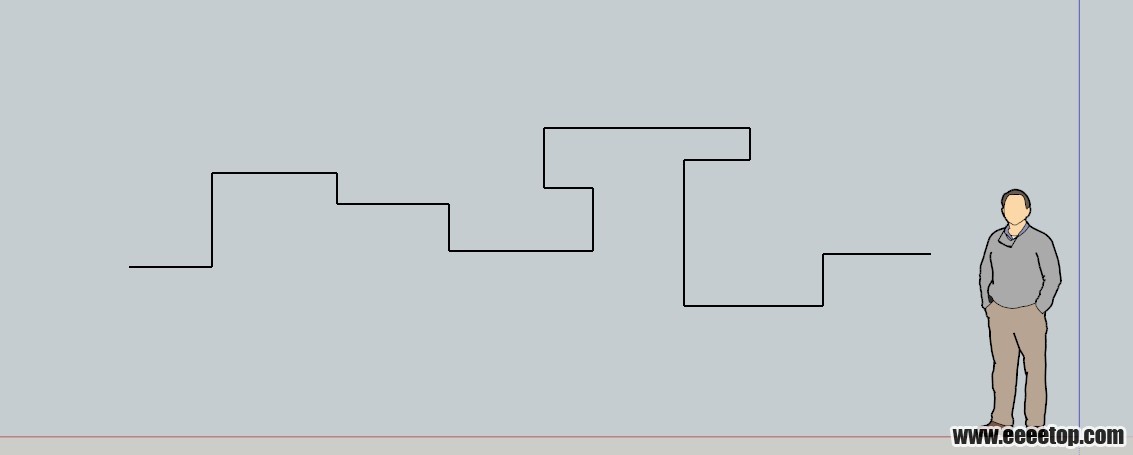

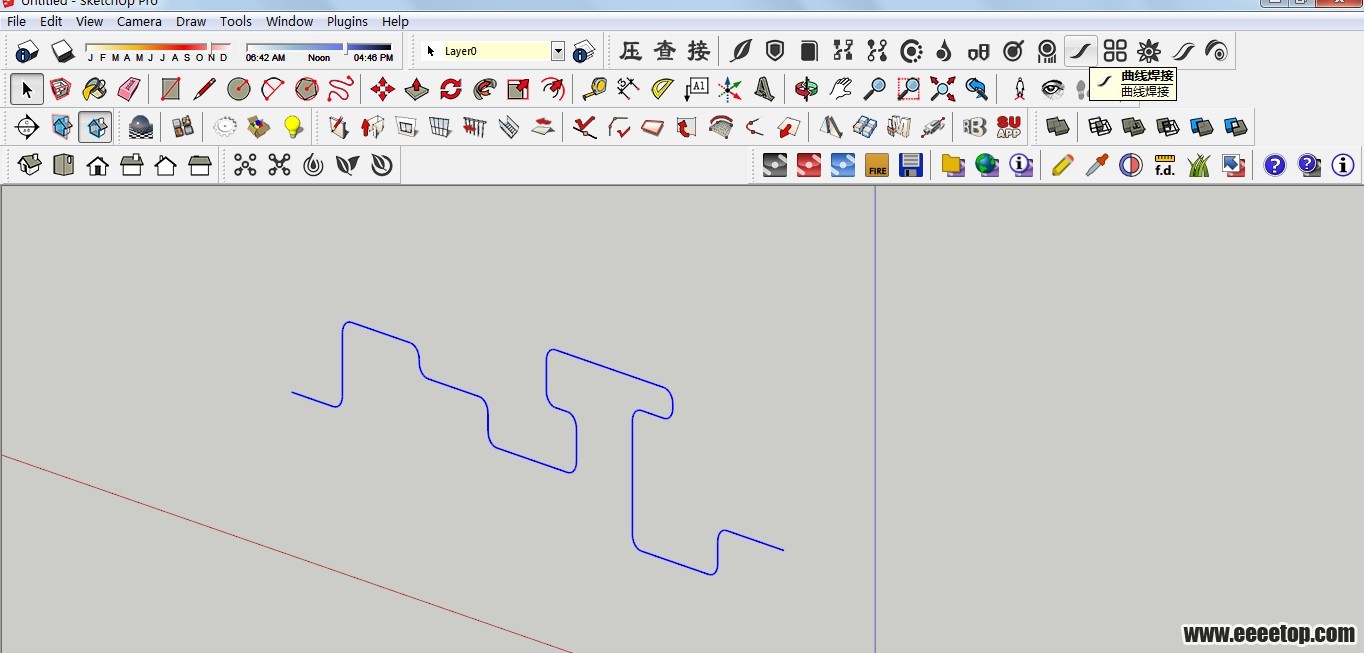

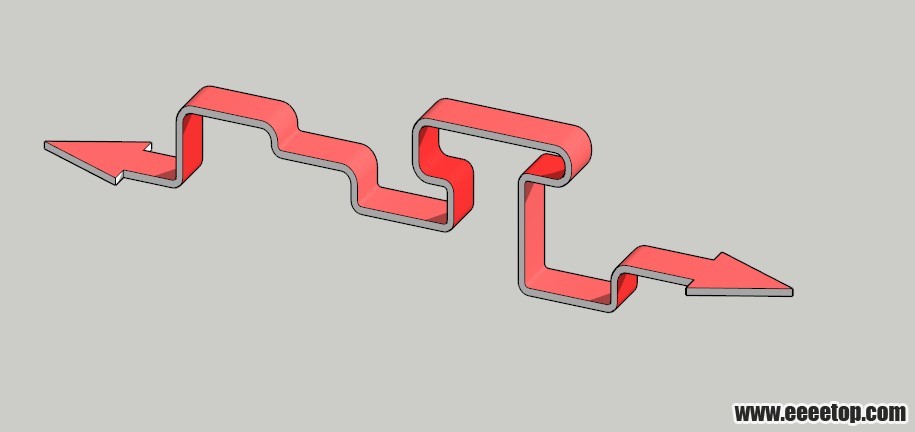

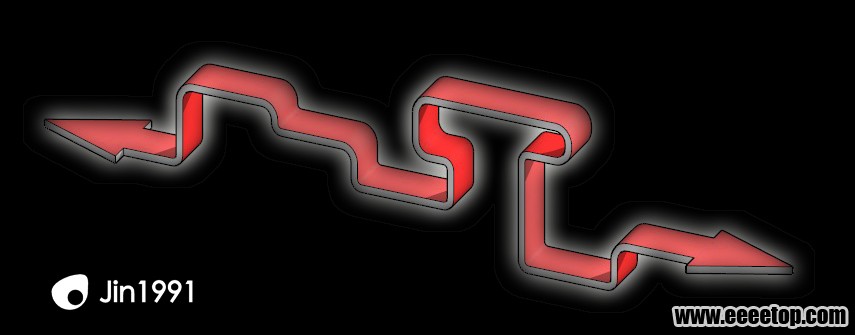

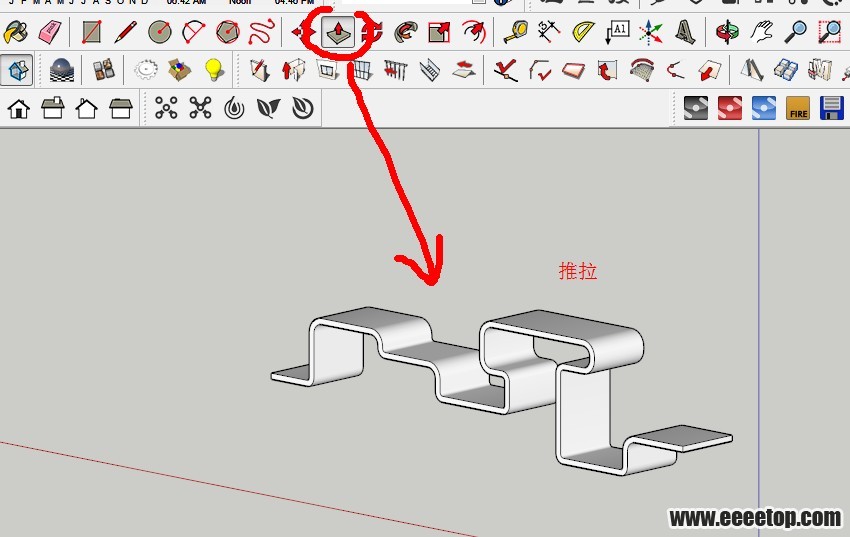

下面给出一种比较简单的方法：（欢迎交流讨论

）

**桥-Arc** · 拓城校尉|**桥-Arc** 发表于 2014-2-12 22:06:03

确实没见过这个画法，坐等高手

**summer5un** · 拓邦元帅|**summer5un** 发表于 2014-2-13 00:17:17

还真心没见过=- =
个人感觉第一个立体的红色箭头用su啦很easy啊？就是一个彩带加个三角形- -

**善JIAN者行** · 拓乡士官|**善JIAN者行** 发表于 2014-2-13 08:39:48

真心不会

**oldchen168** · 拓邦元帅|**oldchen168** 发表于 2014-2-13 09:08:28

sketchup可以画

**xuelian** · 拓邦元帅|**xuelian** 发表于 2014-2-13 10:09:48

高端大气哈，

**hsinway** · 拓城校尉|**hsinway** 发表于 2014-2-13 10:47:54

sketchup可以画

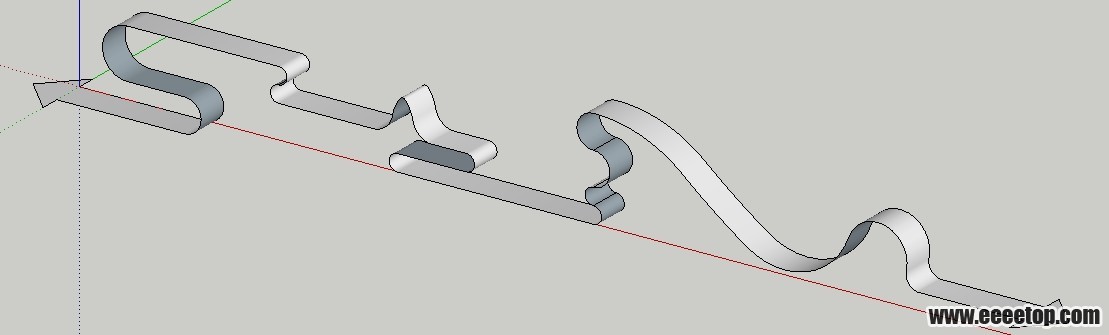

**xieshao911** · 拓城校尉|**xieshao911** 发表于 2014-2-13 12:54:41

尝试了下，cad>>su>>cad>>ai。

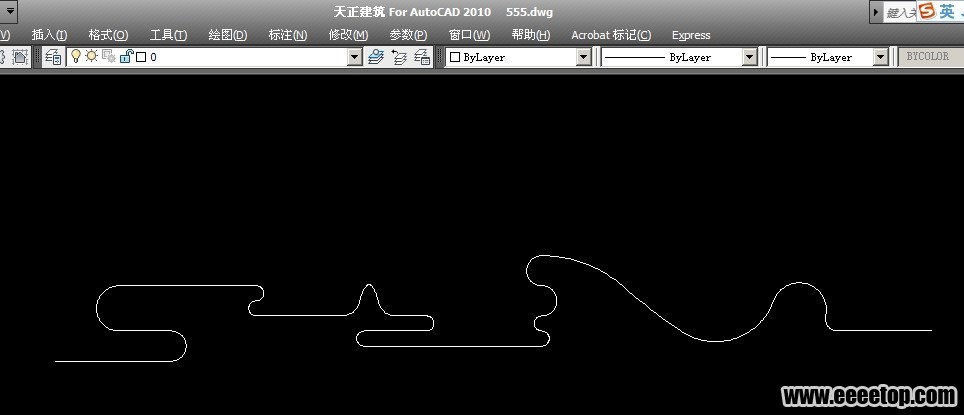

01.cad是最强大的线性工具（这个也可以在su里面画出来）

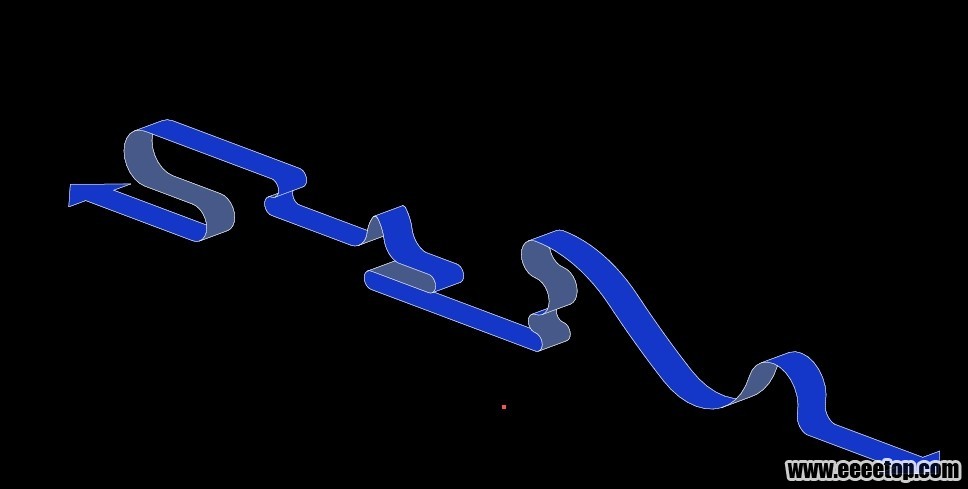

02.建模（su或者rhino（推荐这个））定个角度

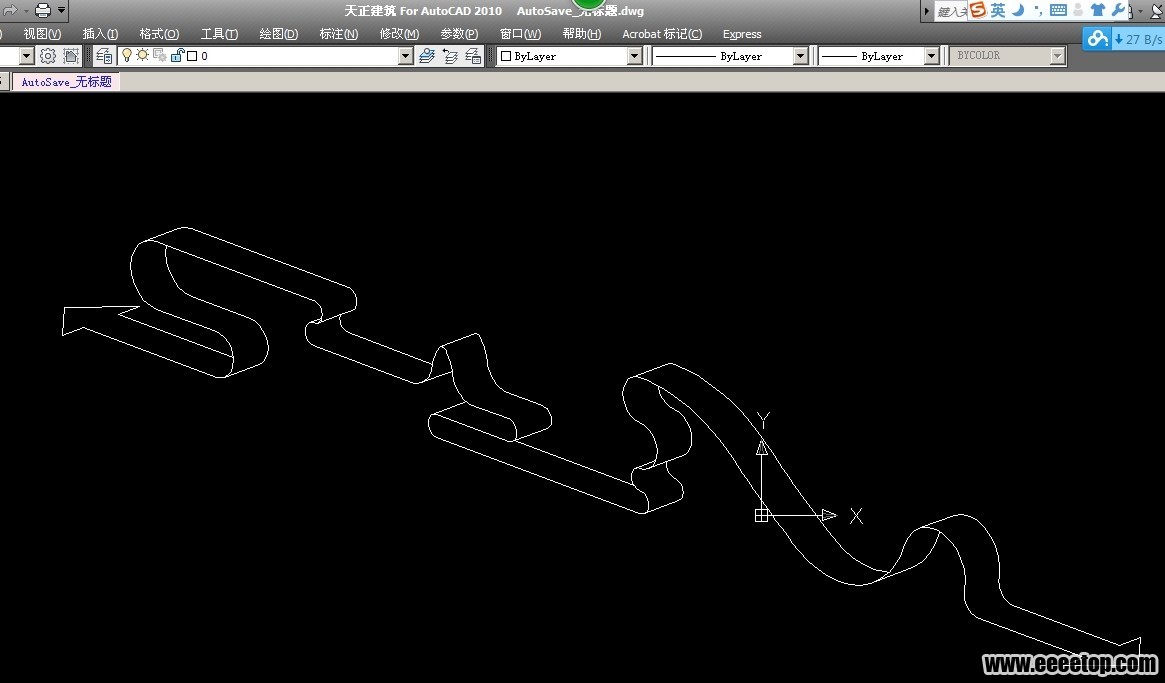

03.刚刚建的模型反倒成cad，并在cad里处理乱线

04.导入AI,使用实时上色工具（K）,高清矢量图

**arcgy** · 拓邑团练|**arcgy** 发表于 2014-2-13 12:59:58

xieshao911 发表于 2014-2-13 12:54

登录/注册后可看大图

尝试了下，cad>>su>>cad>>ai。
01.cad是最强大的线性工具（这个也可以在su里面画出来）

第三种的就只有在su里画了？

**arcgy** · 拓邑团练|**arcgy** 发表于 2014-2-13 13:01:15

jin1991 发表于 2014-2-13 11:45

登录/注册后可看大图

用rhino会简单一点点，su的话手工也可以，用一些小插件会快些，或者用cad画线条导入su做，或者cad画线条导如 ...

第三种的就只能要在sketchup里面画了？

**wangjie296** · 拓乡士官|**wangjie296** 发表于 2014-2-13 13:34:25

表示没见过不知道！！！楼主的图示应该不是SU里画的有细微差别

**arcgy** · 拓邑团练|**arcgy** 发表于 2014-2-13 13:41:08

wangjie296 发表于 2014-2-13 13:34

登录/注册后可看大图

表示没见过不知道！！！楼主的图示应该不是SU里画的有细微差别

确实不是su里的是网上看到的流线分析成图

**396257701** · 拓城校尉|**396257701** 发表于 2014-2-13 13:54:28

谢谢分享

喵的 · 拓城校尉|喵的发表于 2014-2-13 14:25:19

哇，涨姿势了
