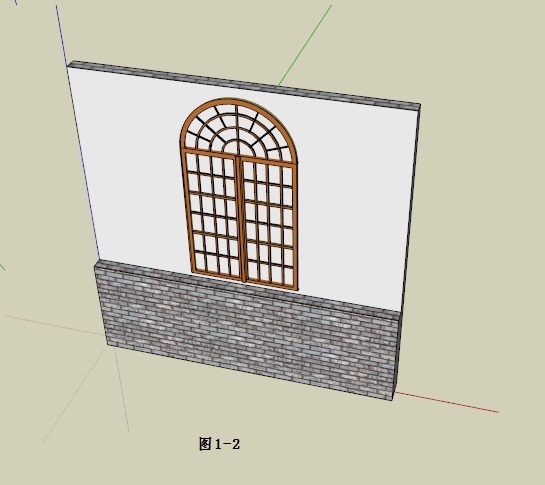

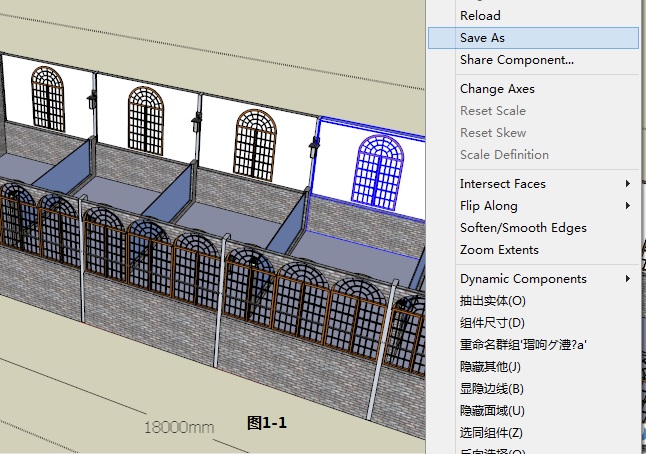

SketchUp简单而强悍的功能：组件替换 Reload命令探索 Reload命令在SU中文版中翻译是重新载入，意思就是在模型中重新载入一个SketchUp组件。 那是我初用SketchUp发现Reload功能时的初浅体会。但随着我对SketchUp的逐渐深入了解，并在一些小项目中的实际应用，我对Reload功能又有了一些全新的认识，对此功能的操作及应用进行重新整理归纳。 SU的Reload功能如果应用得好，可以大大提高我们的工作效率，还可以在大型模型的创建中，对建模流程进行控制，进行多人分工合作，最后完成精准的模型组装工作。 以下所有案例模型皆在SketchUp8.0中实现。 一、建模时相同模块创建为组件由于设计中的各种变化因素、客户要求的变化，一个建好的模型需要修改调整是很平常的事情，而要能够方便快速修改，在建模时就需要考虑好模型群组、组件的分类，图层的分类。实现快速替换组件的基础工作是我们在建模时就要考虑把相同的模块建成组件，如图1-1中模型对相同的墙面我把它做成组件并用Save As命令保存为图1-2的模型文件。

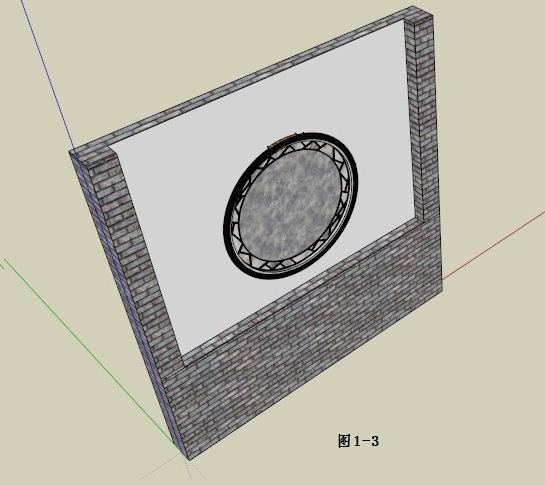

可以在图1-2文件的基础上，保持基本尺寸不变，坐标不变，修改为另一风格的墙面文件如图1-3，并用另外的文件名保存。
二、SketchUp组件快速替换的功能在下图2-1的模型中我们要改变一面墙上所有窗的造型为图1-3的风格。

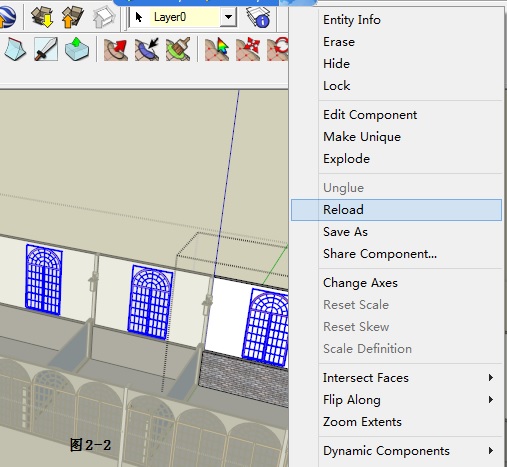

只需要在模型中操作选中这个组件后点鼠标右键弹如图2-2所示菜单:

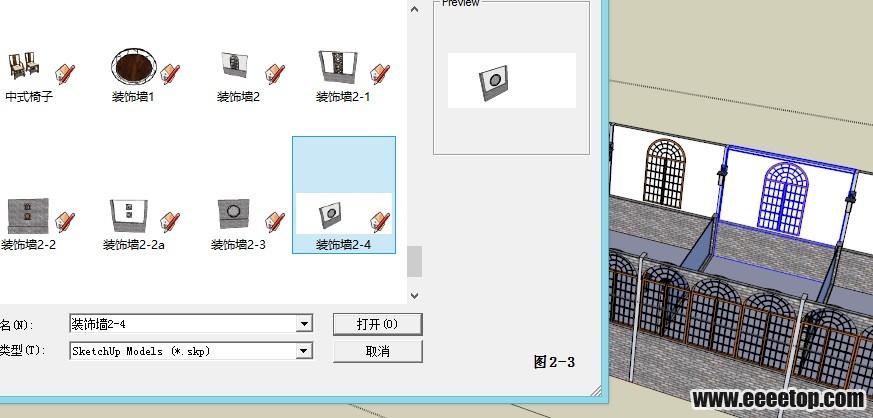

选Relaod重新载入另一个风格的墙面文件图1-3，如图2-3点打开按钮。

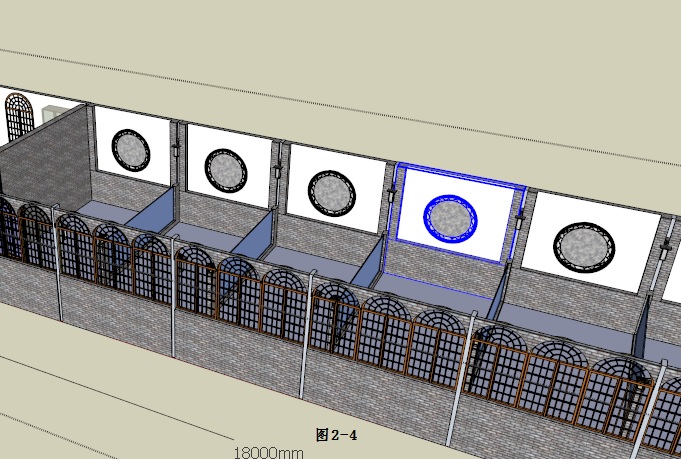

SU在重新载入后，你会发现所有相同的此组件瞬间都被替换成了新的组件如下图2-4所示：

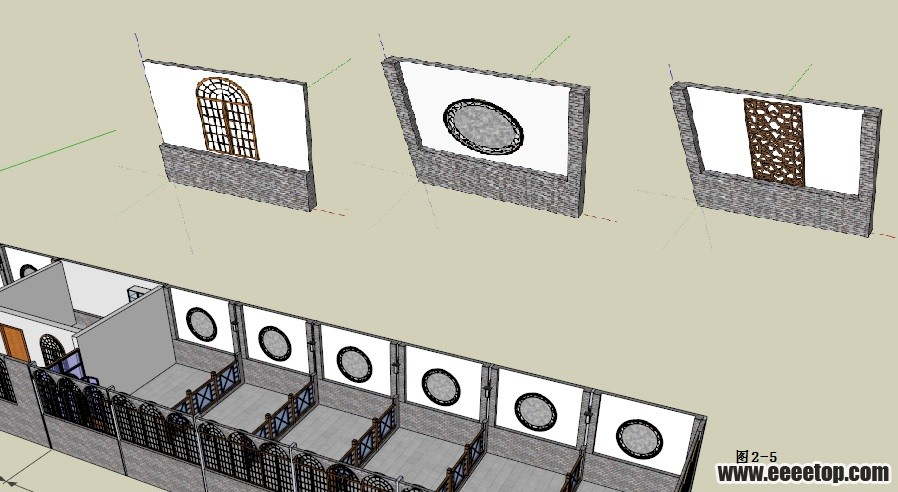

在实际应用中，我们如果准备好了多套局部组件方案，我们就可以用Reload命令快速组合不同风格墙面展现给客户看整体效果，如图2-5所示。
三、组件替换功能在多人协同建模的应用探索 在一个大型的模型建模工作中，常常需要多人配合才能完成建模任务，建模的方式与流程、建模的管理与优化就显得比单纯的建模工作更重要，Reload功能在此就起到了一个穿针引线的作用。我认为SketchUp软件的设计者是充分考虑到了这一作用的，需要我们在具体工作中进一步实践探索。在此我设计了一个简单案例供大家参考后可以举一反三。
1、 总布局图 总的布局图只需建成粗模如图3-1，只有基本轮廓及基本尺寸。把办公楼、长廊、圆型亭粗型做成组件,并用Save As命令分别保存为模型文件。在此Save As命令与Reload是方向相反的两个功能。
。。。。。。。。
