建筑小白求问屋顶排水问题


[版块:建筑师讨论区] [分类:求教求助] [复制链接] 报告无效帖子查看: 3997|回复: 13
拓乡士官|有过这记忆 发表于 2014-1-21 10:53:58 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币

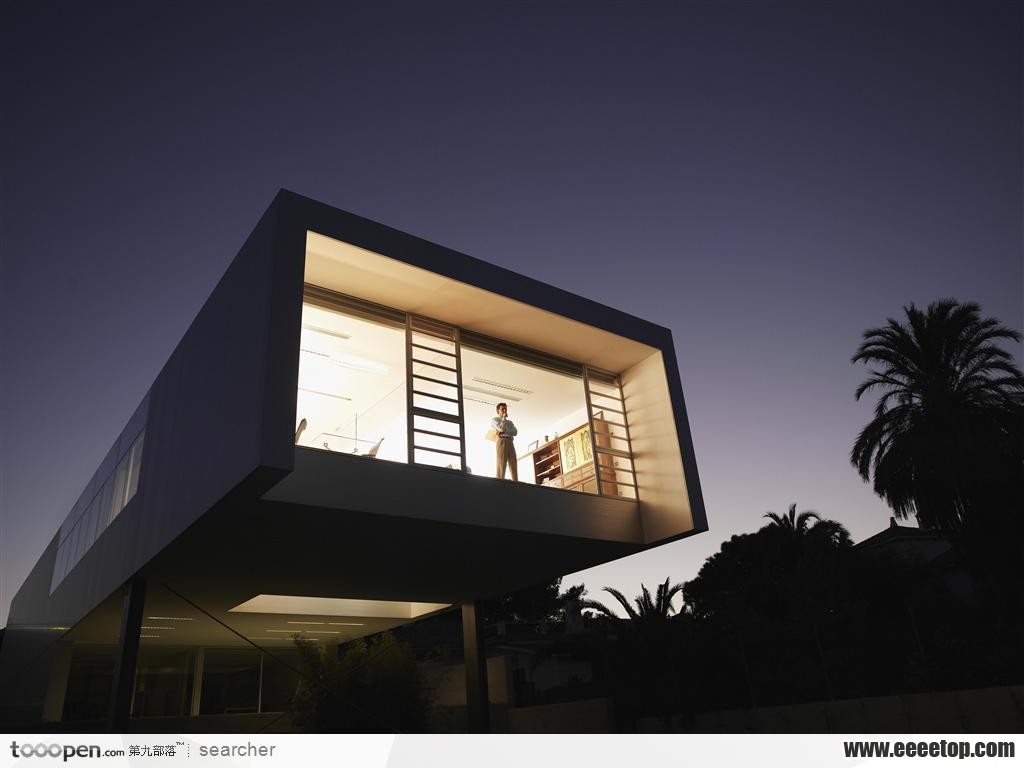

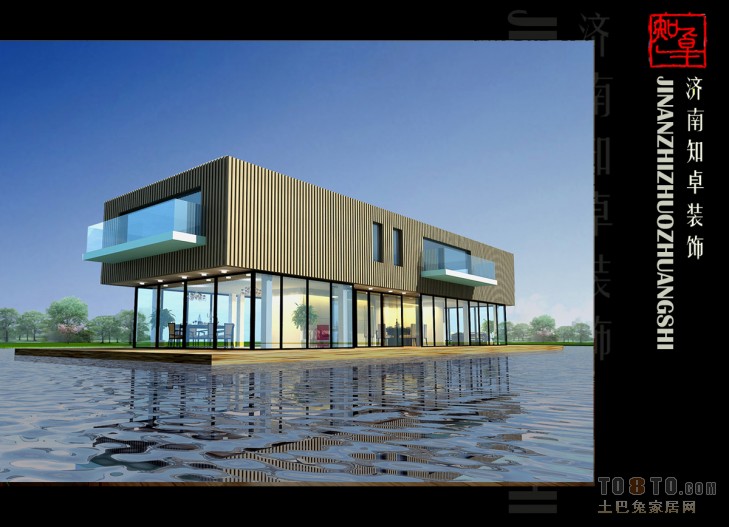

     经常看着类似于这样的别墅和住宅..它们的楼板厚度很小，然后顶层可以做大面积的落地窗..那这种建筑的屋顶排水是怎样做的呢？我曾经问过我们老师，老师说可能这种建筑是钢结构做的，楼板和梁的厚度和高度可以做的很小...然后钢屋面可以自由排水..
是这样吗?我就觉得就算这样水从屋顶自由落下不好吧..现在一般做屋顶排水有哪些形式呢？除做女儿墙和挑檐沟外还有啥呢？求大家补充知识- -!PS：它们一般是哪种结构形式?
回复

举报

  聚合标签: 建筑, 小白, 屋顶, 排水, 问题
 楼主 | 拓乡士官|有过这记忆 发表于 2014-1-21 10:55:44 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
有些这种现代风格的别墅屋顶就是平的...很是困扰啊....
回复 支持

举报

拓邑团练|xiusu1011 发表于 2014-1-21 12:34:00 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我也有同样的问题求解答
回复 支持

举报

拓城校尉|马甲不能少 发表于 2014-1-21 13:03:43 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
是啊，同求呢
回复 支持

举报

拓都将军|A-ting 发表于 2014-1-21 13:30:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
这个可能要结构或者设备专业的比较懂了
回复 支持

举报

拓土新兵|疯狂的戴夫 发表于 2014-1-21 14:52:46 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
可能是内排水吧。
回复 支持

举报

拓邑团练|lotus_zhy 发表于 2014-1-21 16:22:18 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
自由落水有建筑高度限制，你查查规范
回复 支持

举报

拓邦元帅|summer5un 发表于 2014-1-21 18:29:55 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
我知道范斯沃斯住宅是中间的卫生间核心是落地的，然后平屋面其实是四边高，中间内凹然后聚水、排水的。
《课程作业设计历程与剖析讲解》上线啦！
回复 支持

举报

拓都将军|JZchen 发表于 2014-1-22 09:39:40 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
国内的规范    高度不超过5米（不知道有没有更新）  是可以自由排水的
回复 支持

举报

 楼主 | 拓乡士官|有过这记忆 发表于 2014-1-22 10:33:53 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
JZchen 发表于 2014-1-22 09:39


登录/注册后可看大图

国内的规范    高度不超过5米（不知道有没有更新）  是可以自由排水的

就算是自由排水在现代别墅中水沿墙面留下不会影响使用么..
回复 支持

举报

拓乡士官|大猩猩 发表于 2014-1-22 10:51:11 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
可能有找坡，然后内排水。自由排水不太可能，会侵蚀立面材质。PS；人视点是无法看清具体的屋面排水构造哒。。。
回复 支持

举报

拓城校尉|sluggard 发表于 2014-1-22 13:38:38 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
应该是内排水，屋顶上肯定有排水沟或者雨水口，只是从人视的角度看，觉得是平的而已。
找构造图集看看就明白了
回复 支持

举报

拓都将军|JZchen 发表于 2014-1-23 11:37:22 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
有过这记忆 发表于 2014-1-22 10:33


登录/注册后可看大图

就算是自由排水在现代别墅中水沿墙面留下不会影响使用么..

自由排水 只是规范上允许  常用于坡屋面
具体情况具体分析
你怕水渍在墙面上留下痕迹  那外墙面用涂料就不太好了  可以用复合板材外挂  一两年还得清洗一次
或者结合造型做成品天沟排水   或者做内排水
回复 支持

举报

拓城校尉|向柯布学习 发表于 2014-1-23 14:01:08 | 显示全部楼层
发帖得20e币  e币充值  开通VIP会员  快速免费获取e币
内排水吧~
回复 支持

举报
