一种SketchUp表皮微教程

**darlling** · 拓都将军|**darlling** 发表于 2014-1-8 23:14:04

深圳老梁发表于 2014-1-8 20:48

登录/注册后可看大图

虽说是微教程，但也很给人启发。不知道使用shape bender插件的时候，首尾是怎么交接的呢，能无缝交接不？这 ...

真的没想到还可以这样，很吃惊，再次感到cad和su结合的魅力

**441426155** · 拓都将军|**441426155** 发表于 2014-1-8 23:16:57

小教程，大灵感！

**darlling** · 拓都将军|**darlling** 发表于 2014-1-8 23:18:56

刚刚试着做了一下，在cad保存的时候是需要将图案填充分解吗？因为没有分解导入su只有一个矩形，还有就是youxi讲的自己熟悉的封面操作，我封面的时候遇到问题了，我用suapp带的封面插件封的面，线条有的封闭不了，因为线条不是闭合的，不知道youxi的几步操作有没有我这样的问题啊，

**youxi** · 拓都将军|**youxi** 发表于 2014-1-8 23:19:13

深圳老梁发表于 2014-1-8 20:48

登录/注册后可看大图

虽说是微教程，但也很给人启发。不知道使用shape bender插件的时候，首尾是怎么交接的呢，能无缝交接不？这 ...

直接用这个插件无缝我还做不到，但是能够手工弥补。交接处自己会事先预留好一定尺寸和交接关系，变形后手工整理一下~
能够应用到什么程度，我也不知道啊，只是在自娱自乐拿来做做方案，告诉别人我要做什么而已。顺便再自我陶醉一下~
还望点拨

**youxi** · 拓都将军|**youxi** 发表于 2014-1-8 23:31:24

darlling 发表于 2014-1-8 23:18

登录/注册后可看大图

刚刚试着做了一下，在cad保存的时候是需要将图案填充分解吗？因为没有分解导入su只有一个矩形，还有就是you ...

是的。我其实是写的简单，但是真的做起来还是有点难度的。
封面这一步其实也有很多方法。我是利用点(vertex)插件中的容差值来使一定距离内的点合并成一个点的方法来实现的。

**darlling** · 拓都将军|**darlling** 发表于 2014-1-9 00:01:41

youxi 发表于 2014-1-8 23:31

登录/注册后可看大图

是的。我其实是写的简单，但是真的做起来还是有点难度的。
封面这一步其实也有很多方法。我是利用点(ver ...

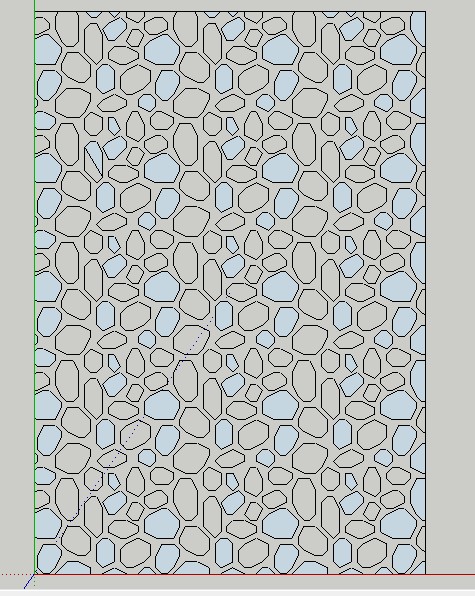

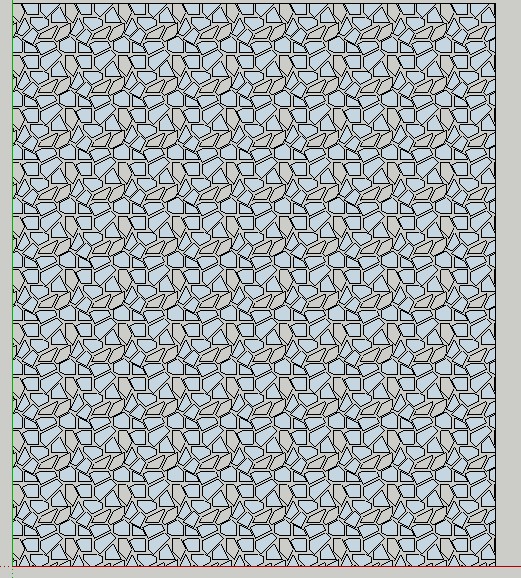

刚刚做成了，不过挺麻烦的，是在cad里将填充分解，然后一块一块的形成多段线，然后倒入su就直接可以形成了，不过在cad里挺麻烦的

**darlling** · 拓都将军|**darlling** 发表于 2014-1-9 00:52:27

本帖最后由 darlling 于 2014-1-9 00:59 编辑

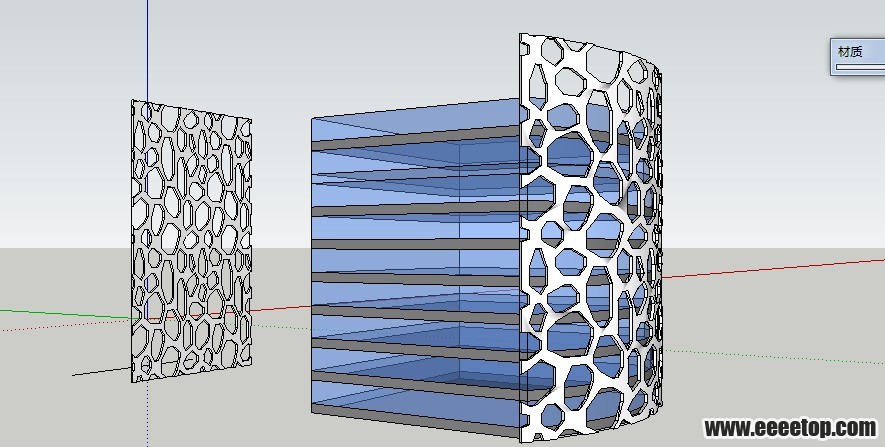

形体弯曲插件不太会用，还是勉强做出来一点效果，还需要在研究下形体弯曲插件

**994886911** · 拓邑团练|**994886911** 发表于 2014-1-9 08:55:26

建模的过程体现了思考的过程，牛

**李生录** · 永久VIP会员|**李生录** 发表于 2014-1-9 09:15:49

很受启发，谢谢楼主期待下次

**oldchen168** · 拓邦元帅|**oldchen168** 发表于 2014-1-9 09:16:55

又知道了一种方法,感谢分享

**like5519** · 拓都将军|**like5519** 发表于 2014-1-9 09:34:34

楼主真心强大，昨天还在为那个问题发愁的同学今天就得到解答了

**songdarling** · 拓乡士官|**songdarling** 发表于 2014-1-9 09:37:51

试着操作一下

**JZchen** · 拓都将军|**JZchen** 发表于 2014-1-9 10:01:32

惊呆了！！！

**yuanbo559** · 拓城校尉|**yuanbo559** 发表于 2014-1-9 10:03:47

这个方法厉害学习了

**e392605972** · 拓都将军|**e392605972** 发表于 2014-1-9 10:23:03

大神啊，虽然自己对这方面了解不多。
