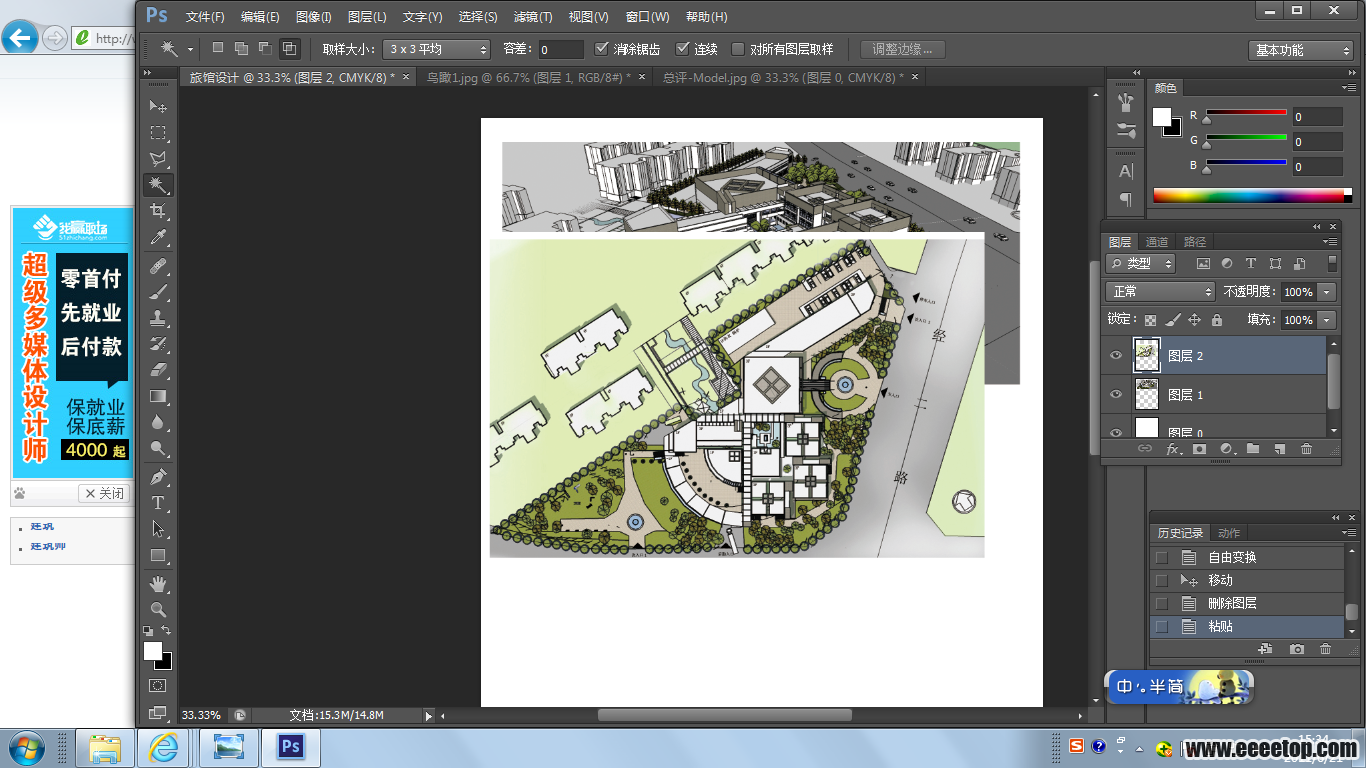

平面图尺寸怎么确定的？我弄成彩图排版的时候因为可以缩放，我就不知道固定大小了，怎么办？比如1:500的总平，怎么把它弄成1:500呢？在排版的时候。如图，我图复制进来的总平面怎么这么大？怎么弄成1:500的，第一次出图，不会啊，求帮助 |
-
看~
|
|
too young ,too simple,too much!!!!!!!!!!!!!!!
|
|
|
|
|
|
|
cad打印的时候直接按1:500的比例打印，ps用置入打印文本，这时进来的比例是标准的 |
|
|
|
|
|
|
|
|
Xp小件 发表于 2013-6-21 15:40
cad打印的时候直接按1:500的比例打印，ps用置入打印文本，这时进来的比例是标准的
那怎么置入打印文本捏 |
|
|
too young ,too simple,too much!!!!!!!!!!!!!!!
|
|
|
|
|
|
Xp小件 发表于 2013-6-21 15:46
不过好像你是su导的图是吧，，，
是的 不过我也导了个dwg然后再在cad里改成1:500然后用ps把线框和图片重合在一起了然后保存的图片，置入打印文本是不是文件—置入，然后就行了？
|
|
|
too young ,too simple,too much!!!!!!!!!!!!!!!
|
|
|
|
|
|
现计算出换算比例后的尺寸，再在ps里用标尺固定好尺寸，等比例拉伸图片就可以了，稍微差个一毫米什么的不打紧，就是说不必很精确。。。 |
|
这周忙死了。。。  |
|
|
|
|
|
|
恩，应该可以的，置入就是按实际比例放入，大小不会改变的 |
|
|
|
|
|
|
|
|
无法挡lowkick 发表于 2013-6-21 15:43
那怎么置入打印文本捏
直接拖进来 |
|
|
|
|
|
|
|
|
|
su导进layout里面，可以固定比例，然后导出pdf，再拉进ps里面 |
|
|
|
|
|
|
|
|
|
楼主 又是我啊 嘿嘿 915 569 682 这是我的QQ 速度加我吧 随时提供技术支持哦... |
|
|
不忘初心 方得始终
|
|
|
|
|
|
本帖最后由 无法挡lowkick 于 2013-6-22 00:54 编辑
妖， 发表于 2013-6-21 22:41
楼主 又是我啊 嘿嘿 915 569 682 这是我的QQ 速度加我吧 随时提供技术支持哦...
好的 嘿嘿 不要嫌我菜啊 你喜欢什么啊？qq |
|
|
too young ,too simple,too much!!!!!!!!!!!!!!!
|
|
|
|
|
|
无法挡lowkick 发表于 2013-6-22 00:52
好的 嘿嘿 不要嫌我菜啊 你喜欢什么啊？qq
次奥 我居然不记得我的问题了 真悲剧啊 楼主 你留下你的QQ 我尽快加你 希望还来得及啊 PS：楼上说的方法其实是正解 简单的说 我理解就是 先导一张你需要的比例的CAD到PS上 之后参照这个图像的大小把你需要的图像CTRL+T到和它一样的大小 当然为了调整的时候看得清楚 你可以调整一下不透明度 到时候完成以后再调回来 不需要太精确 差不多就可以了 也不知道我说的你听懂没有啊 也可以留下你的QQ 可以随时交流的 嘿嘿... |
|
|
不忘初心 方得始终
|
|
|
|
|
|
|
PS内标尺拉出参照线（两条标尺的间距就是后面所述直线按比例缩小后的尺寸），在CAD中把你的图旁边画一条直线，长度最好是按照比例缩小后为整数的（在PS内好拉标尺），打因为EPS文件，在PS中置入CAD的EPS文件后，在还没栅格化，也就是还是矢量图的时候，EPS文件内那条直线根据标尺调整至两线端顶在两条有预设间距的标尺线上。ok？ |
|
|
|
|
|
|
|
|
|
