如何布置柱网？求大神指导！

大三了都，柱网还不知道怎么布置，是不是很可悲？
大家都说最经济6-9M，但具体问题分析起来，好多边边角角都不知道怎么布置。
一定得横竖全在同一水平么？两三米内布置柱子有意义么？
一些转角处又该怎么处理额“？
求大神传授一般布置柱距的方法额！和常见问题额？！
可有相关链接有这方面专题？
小弟在此谢过！！！！！

同求柱网分布方法

神灵之王 发表于 2013-6-3 20:52


登录/注册后可看大图

同求柱网分布方法

,希望有大神相助呀。。。。

不是8~12m么？  我们老师说先布柱网 再做功能分区 但我觉得不该这样    一是尽量少、但够用  二是规整、美观 http://baike.baidu.com/view/3103889.htm 看看这个吧

xinanlong7 发表于 2013-6-3 21:06


登录/注册后可看大图

不是8~12m么？  我们老师说先布柱网 再做功能分区 但我觉得不该这样    一是尽量少、但够用  二是规整、美观 ...

谢谢额，，但具体排起来，好蛋疼。

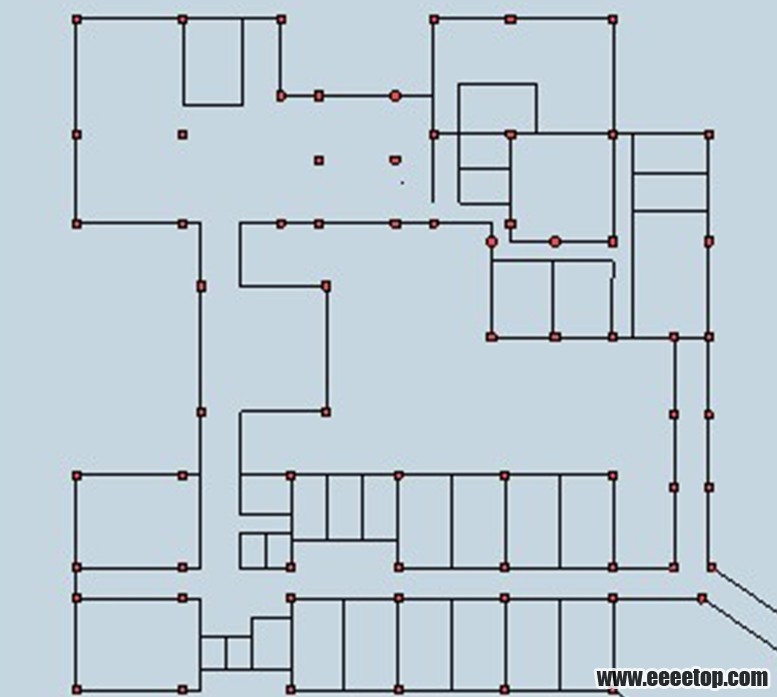

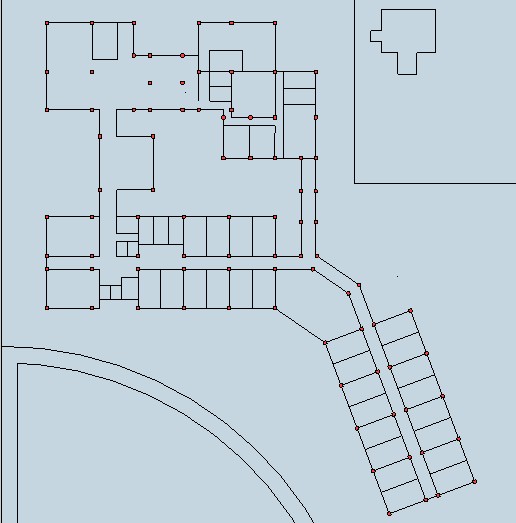

这叫排柱网么》？好尴尬。。。。。。。。好凌乱。。。

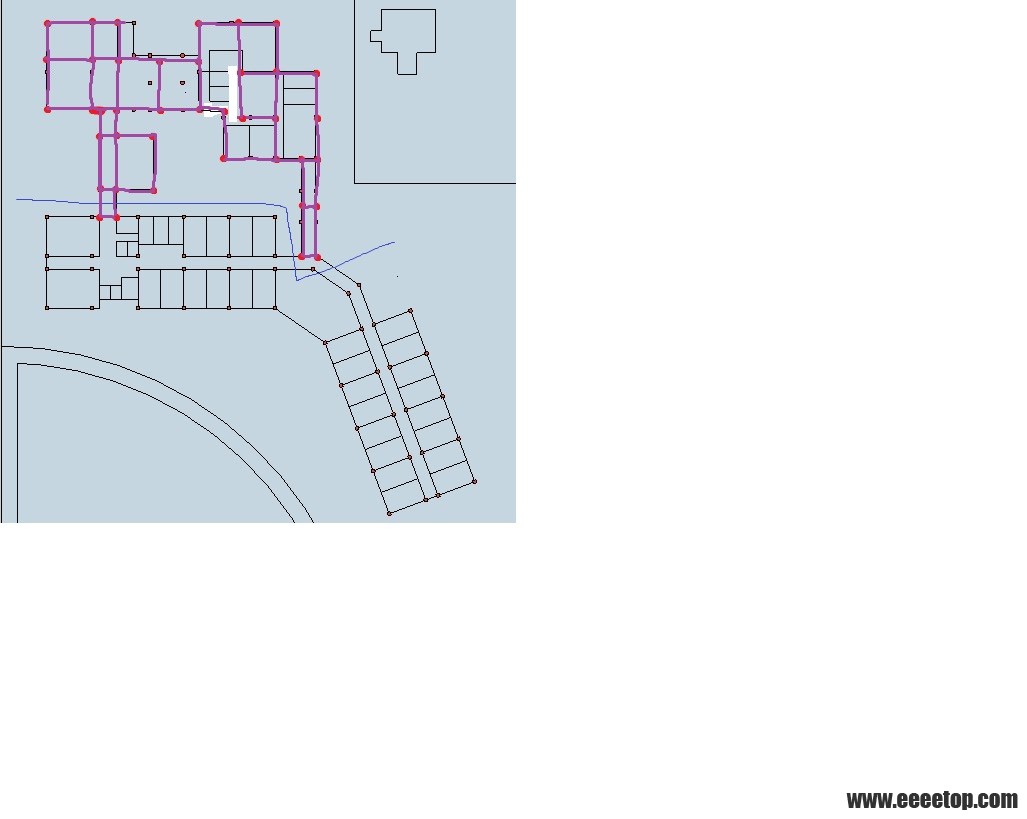

这是我排的一部分，有些地方实在不合理，是设计大忌，要吸取教训，下次不要这么排平面了。
首先，柱子和墙不一定合并，墙可以独立于柱子；
其次，最初画柱网的作用就是避免出现你这种浪费的问题，如果你能按照柱网排平面会节约很多；
再其次，柱子之所以要排的有规律是它要承受梁的压力，而梁是要承受楼板及其荷载的压力，所以最好的检验方法就是画出梁，看看哪里不合理（相对比，很多建筑是柱板无梁结构，这种建筑的柱子可以相邻在一定的半径内随意排柱）。

上半部分实在太乱了，我也只是随手画画，肯定有不好的地方，有什么问题还望各位说出来。
PS：下次做设计从柱网开始做起，然后学会模数，你的设计基本就可以实现了。

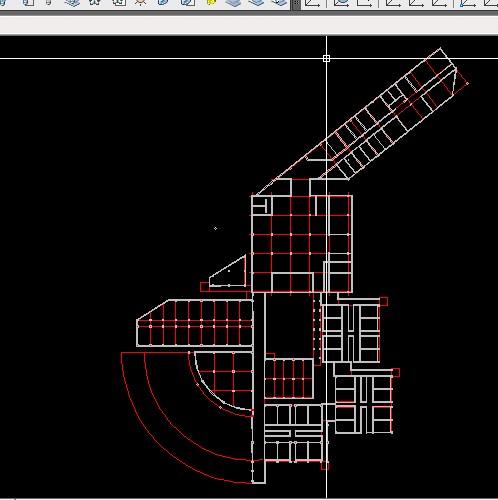

我也大三，我也在拍蛛网，正在做的旅馆，你这个拍的还可以吧，我觉得。我觉得一开始设计平面时就应该把柱网考虑进去，做成网格，然后再网格立面设计自己的平面，这样会更有逻辑，网格也会成为你设计平面是的控制线，纯属个人“意淫”

无法挡lowkick 发表于 2013-6-3 21:53


登录/注册后可看大图

我也大三，我也在拍蛛网，正在做的旅馆，你这个拍的还可以吧，我觉得。我觉得一开始设计平面时就应该把柱网 ...

不错，一看就是考虑过经济性的。    楼主最好学会这种方法，要不你就去做无梁结构。

songconghu 发表于 2013-6-3 21:16


登录/注册后可看大图

谢谢额，，但具体排起来，好蛋疼。

布图时结合柱网布置，原则是横平竖直，一套图里柱网是固定的，比如都是8M。同时结合主要房间（比如60㎡的房间多）的面积来确定柱网。

无法挡lowkick 发表于 2013-6-3 21:53


登录/注册后可看大图

我也大三，我也在拍蛛网，正在做的旅馆，你这个拍的还可以吧，我觉得。我觉得一开始设计平面时就应该把柱网 ...

说得对！设计平面时就要把柱网考虑进去。

KDELL 发表于 2013-6-3 21:44


登录/注册后可看大图

这是我排的一部分，有些地方实在不合理，是设计大忌，要吸取教训，下次不要这么排平面了。
首先，柱子和 ...

谢谢谢谢。。。。。我会继续努力的。。谢谢。
对了，柱子，不一定要贴外墙么？不过我看好多都是贴着外墙，然后，玻璃幕墙挂起。

倾听心声东东 发表于 2013-6-3 22:02


登录/注册后可看大图

说得对！设计平面时就要把柱网考虑进去。

我这个也是旅馆，，后面是住宿部分会简单些，，但其他空间尺寸不像住宿部份那么规整，，我就凌乱了。。。

倾听心声东东 发表于 2013-6-3 22:01


登录/注册后可看大图

布图时结合柱网布置，原则是横平竖直，一套图里柱网是固定的，比如都是8M。同时结合主要房间（比如60㎡的 ...

那不是一个设计里头所有尺寸都是刻意按柱网来定啦？但实际上，有些空间里的柱距是不是可以改变额？但整体上还是得规整么？

无法挡lowkick 发表于 2013-6-3 21:53


登录/注册后可看大图

我也大三，我也在拍蛛网，正在做的旅馆，你这个拍的还可以吧，我觉得。我觉得一开始设计平面时就应该把柱网 ...

同道中淫呀。。。。。旅馆，旅馆。。。全世界大三都在撸旅馆么。。。。
