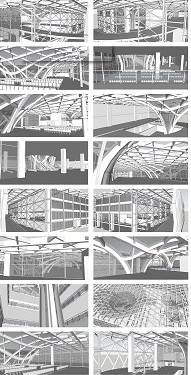

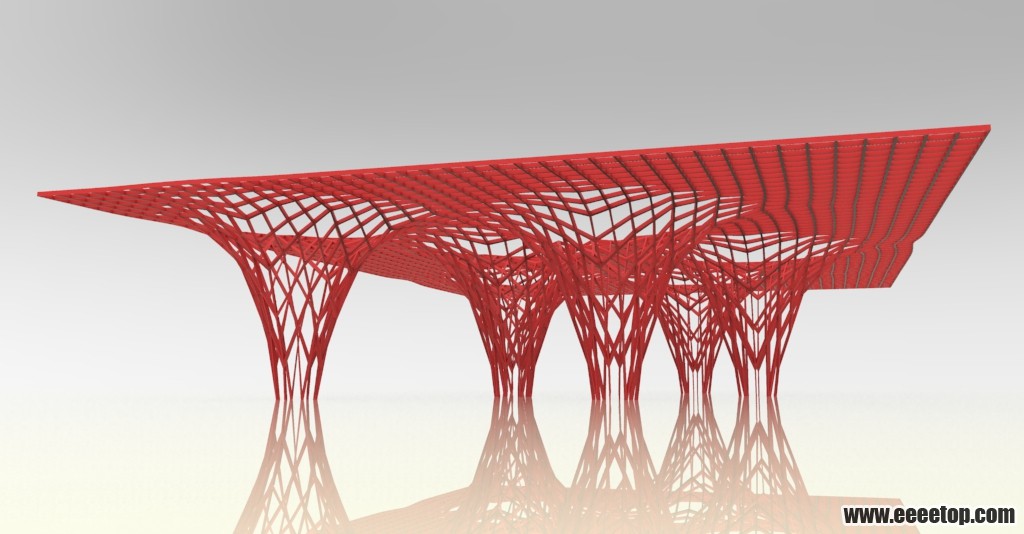

很漂亮的结构苦于逻辑

**S65510630** · 拓邦元帅|**S65510630** 发表于 2013-5-26 10:58:08

本帖最后由 S65510630 于 2013-5-26 11:03 编辑

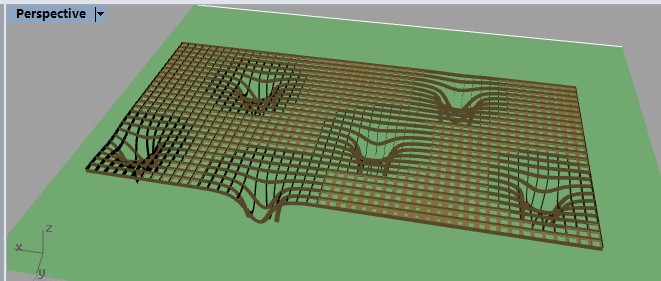

呃，话说我网格拿WB弄的跟原图不一样，如果想出原图的效果还是自己做个往上流动好了~

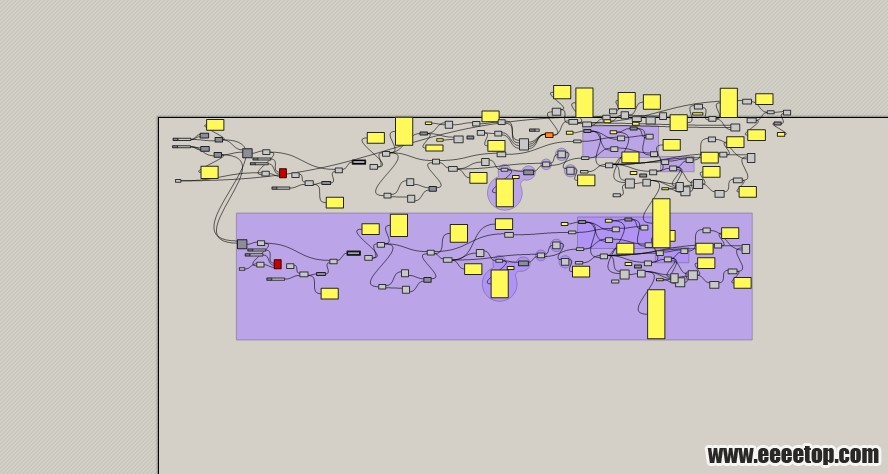

GH文件在压缩包里

**KDELL** · 拓邦元帅|**KDELL** 发表于 2013-5-26 11:43:32

S65510630 发表于 2013-5-26 10:58

登录/注册后可看大图

呃，话说我网格拿WB弄的跟原图不一样，如果想出原图的效果还是自己做个往上流动好了~

GH文件在压缩包里

大神！

**wangyuan** · 拓邑团练|**wangyuan** 发表于 2013-5-26 13:36:07

确实很厉害

**jin1991** · 拓都将军|**jin1991** 发表于 2013-5-26 14:33:54

本帖最后由 jin1991 于 2013-5-26 14:36 编辑

KDELL 发表于 2013-5-25 16:37

登录/注册后可看大图

@jin1991

这个模型比“阳光谷”，或者有些人说“世博轴”（模仿“阳光谷”做的）难不少，如果只是世博轴的话，可以用嵌面工具，放样出形体后三角形嵌面，当然均匀化和构建合理性的深化也很难，得用evolute tool等去实践，目前没有尝试，市面上没有好的教材，自学得花大精力，当然去原厂培训就是烧银子了。

好了，说一下这个模型的，我的看法：我也觉得是三条线的交叉，简单来说，就是两条线交叉，第三条线横贯其中。仔细看图，中间是一个六边形，然后旁边小三角形，这是基本图案，还有有些地方凹陷下去，你说的没错就是“引力”的概念，这个可以用一个函数来控制点向下移动的幅度，通过一些影响点来定位凹陷的位置，这个你可以参考“参数化建模”那本书的最后一个例子，那个例子如果你会了，实现这点不难。

但是，这个例子比书中例子难度大很多，因为书中只是简单的正交网格，而这个例子是这种编织图案（我只是说下思路，具体做的过程中可能会遇到很多障碍，因为这个数据逻辑偏复杂了）。

一种做法：先做出形体，然后用 paneltool 去映射那些图案，这个工具我还没开始接触，不过，看帮助应该能做到。柱子下部就手工操作。

另一种做法：纯gh做法，那就比较难了，我目前的想法是用矩阵网格（4:4根号3），对角线连线，然后取对角线的4等分点连线，
这里你要处理好很多数据的编号问题和连线问题，（我之所以考虑用矩形网格来做，而且只用一套网格系统，就是怕到时乱了很麻烦，如果你gh熟的话，你可以尝试多套网格一起做，可能可以更简便）你可以自己尝试做，我最近没时间做这个，而且我觉得我要做也得挺久的，如果你对gh不熟，建议放弃这个模型，或者简化点，做成正交，或者去掉那个横向的做成斜交

个人能力有限，只能说这么多，有疑问，建议去ncf请教牛人

ps：这个例子强烈建议去ncf上问问，可能会有好解法，我指的是与原图一致的做法，而不是简单地用wb或者lunchbox等做嵌面处理
