Ecotect2011傻瓜教程（一）——关于建模与导入模型，这几招就够用了

我这一系列所以叫【傻瓜教程】，一是因为所讲的都是实践应用中碰到最基本的操作方法；二是教程编写上追求图文清晰、有针对性。

---

【上集链接】
Ecotect2011傻瓜教程（开篇）——软件简介与资源下载
https://www.eeeetop.com/forum.php?mod=viewthread&tid=982&fromuid=2

上一章开篇已经给了大家基本的模型、汉化软件和气象数据，相信大家已经安装成功了吧。那么这一章，我要说的是对Ecotect2011界面的认识和让你能基本入手操作的一些命令。

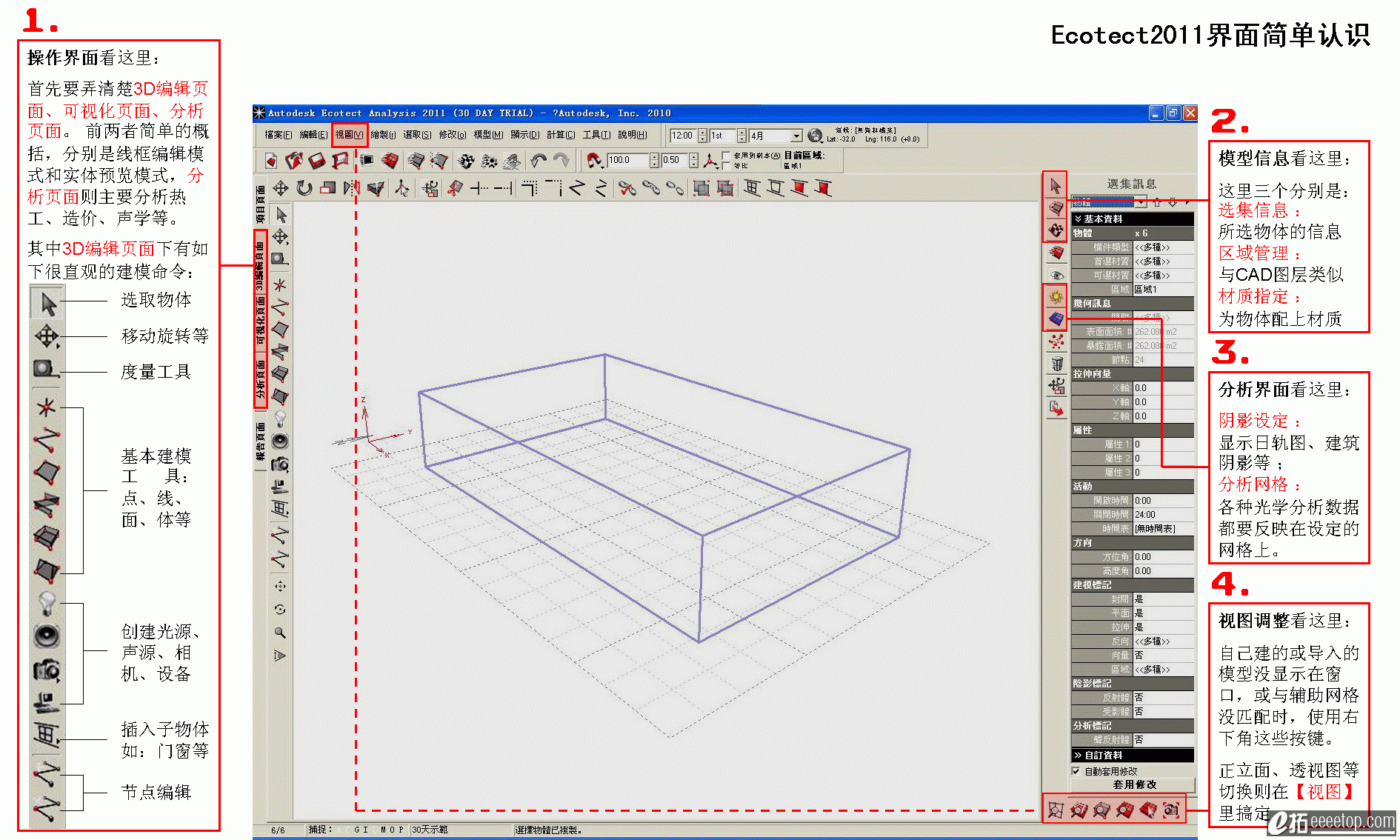

1.Ecotect2011界面基本认识：（教你认识最常用的命令。）

（点击查看大图）

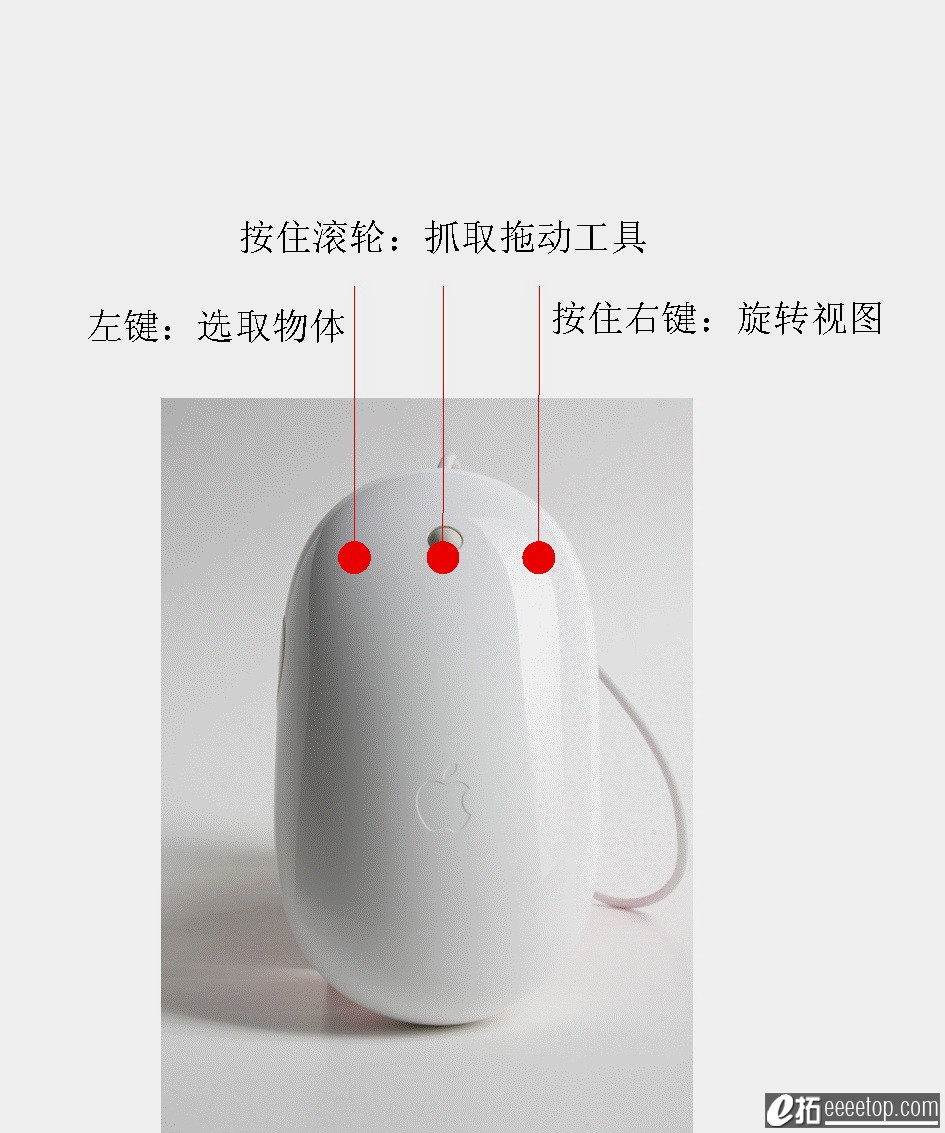

2.鼠标使用方法：（傻瓜图示）



3.CAD、SU模型导入时的注意事项：

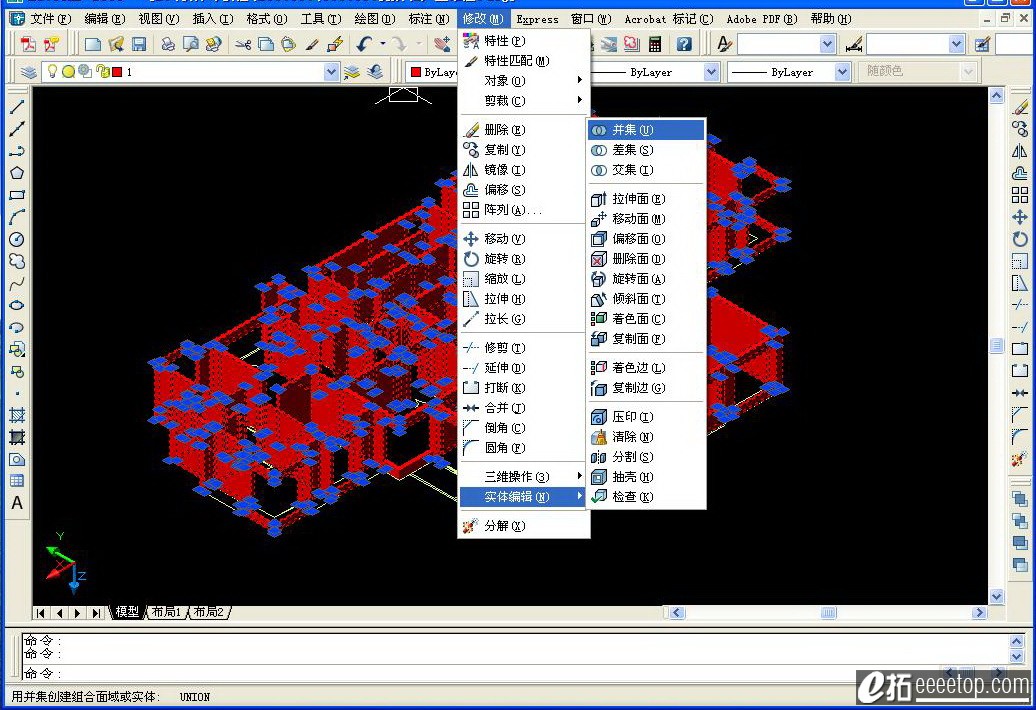

a.若是CAD模型，则在实体编辑里合并所有实体(保证所有要输出模型为一个实体）；

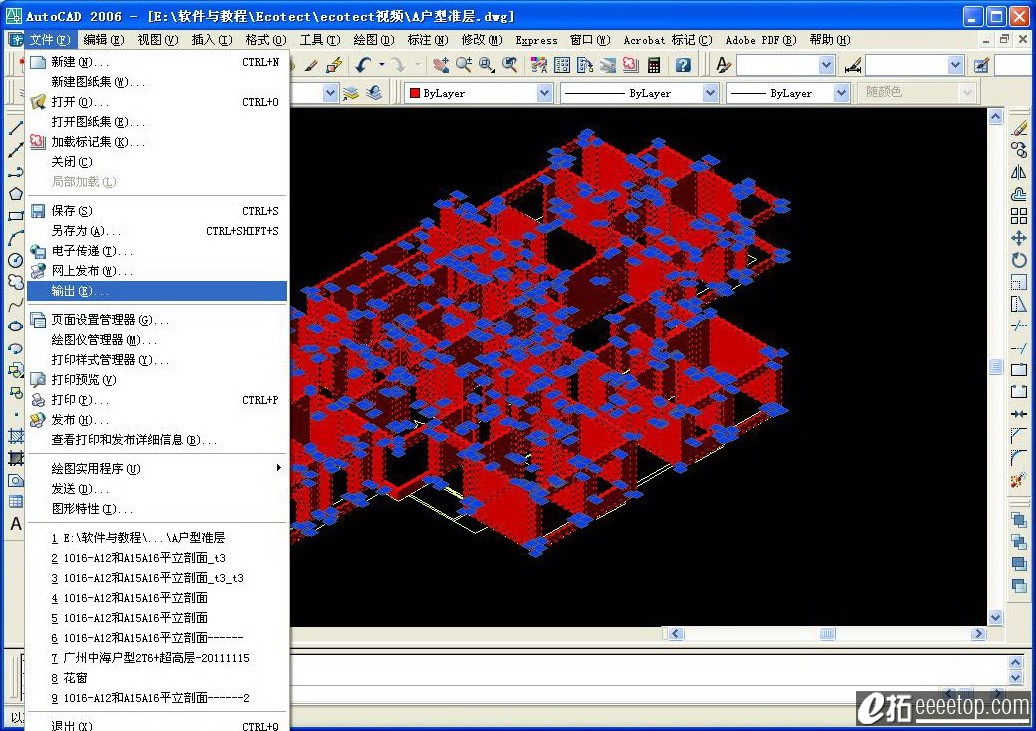

然后选择该实体，点文件下的输出，选择格式为.stl ；

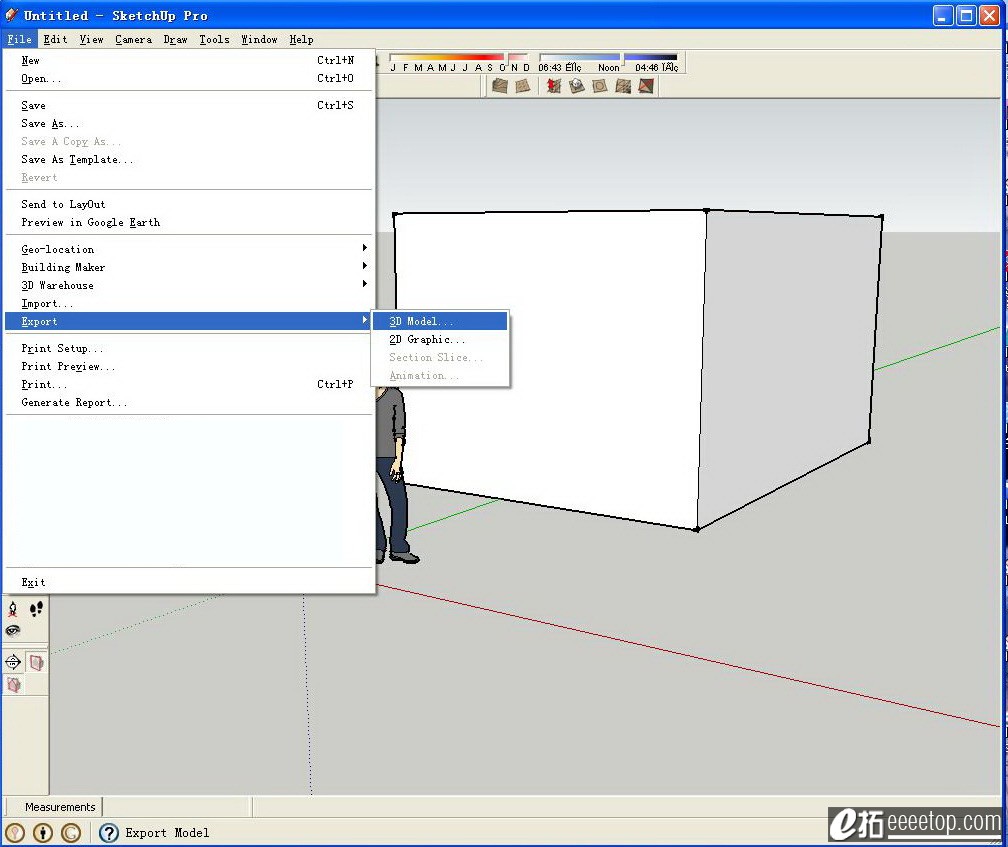

b.若是SU模型，则直接导出3D模型，模型格式为.dxf 或.obj ；

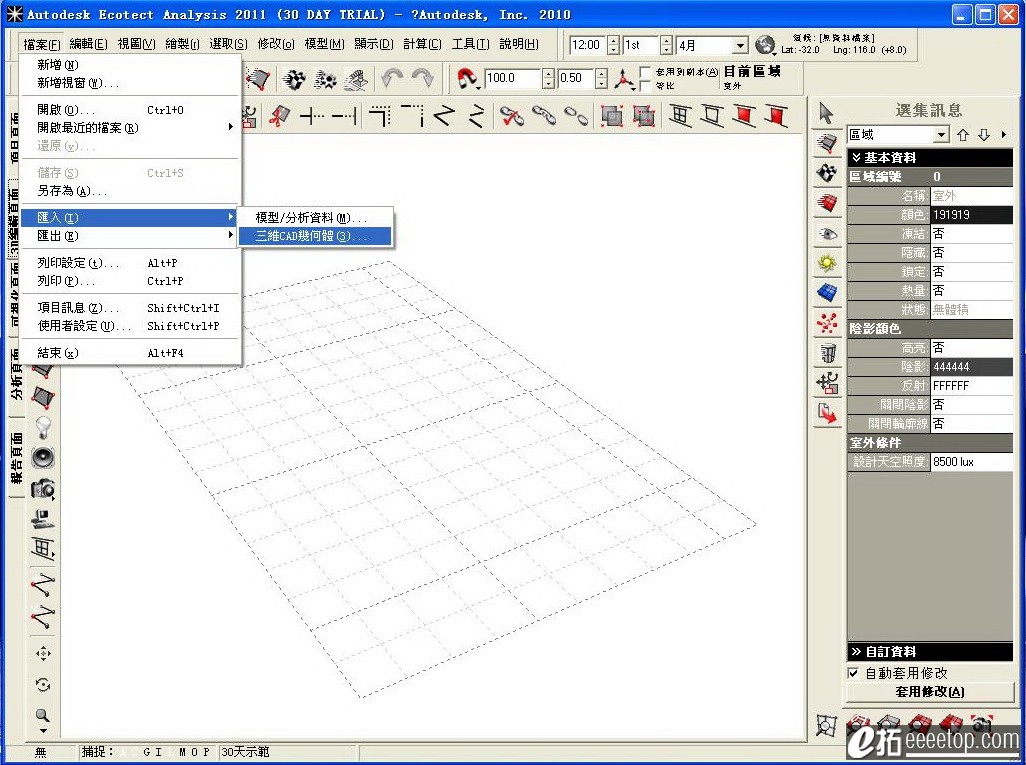

c.将.stl 或.dxf  或.obj 的文件导入Ecotect2011；

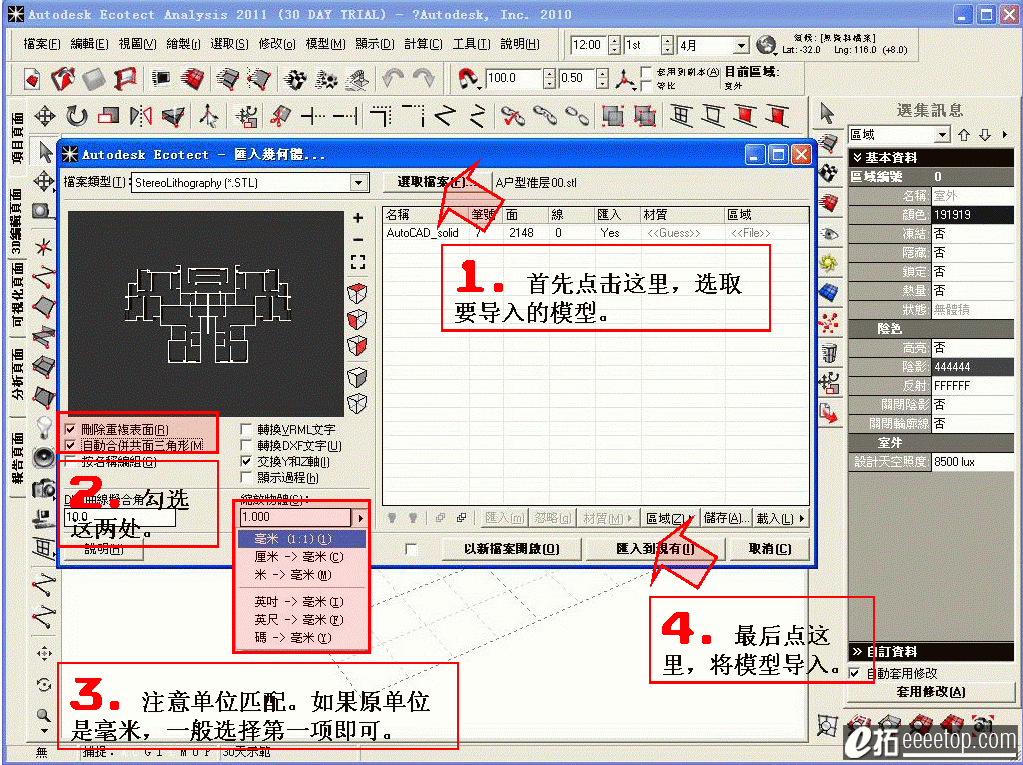

在导入模型的界面，有一下几个选项需要设置：




现在大家对软件应该有了基本认知，就可以开始简单建模或者对导入的模型进行一些完善啦。以下是我收集到的相关基本建模教程下载：
建模和热工分析.rar (12 MB, 下载积分: e币 -2  e币充值 VIP免e币)

2011-11-1 23:22 上传

点击文件名下载附件
当然，如果要更深入完整的学习Ecotect建模，可以参看老梁发的资料（前3章）：
Ecotect最新全程教程（深绿设推广版）
https://www.eeeetop.com/forum.php?mod=viewthread&tid=1008&fromuid=2

---

【下集预告】：Ecotect2011傻瓜教程（二）——室内采光分析的操作，附带实用小命令


登录/注册后可看大图

http://students.autodesk.com.cn/forum/forum.php?fromuid=491168，上面有全套的教程

回复 echol 的帖子

e.....不好意思，知道了

一直想用这个软件做绿色分析，原来做到这几点就足够了~

留着以后坐分析用，谢谢楼至前辈的指引

寫得非常清楚，感謝分享！

太感谢楼主的资料与分析啊

偶就喜欢傻瓜型的。。谢谢楼主大大。。

学习下，好用的。

谢谢楼主的无私！

非常好的教程  正在学习中

好东西啊 。。谢了哦

支持。。。。。。。。。。。

挺清晰的……不过怎么没有revit的导入=。=

采光分析用天正也能做。。但是感觉这个好专业。。
